سريع ملخص
صمامات كروية كاملة المنفذ هي العمود الفقري لخطوط الأنابيب الصناعية، حيث توفر تدفقًا دون عائق وإغلاقًا موثوقًا به - لكن أدائها يعتمد على الصيانة المناسبة والإصلاحات في الوقت المناسب. يؤدي إهمال الصيانة إلى حدوث تسربات، ووقف الاستيلاء، والفشل المبكر، مما يكلف الشركات الآلاف من فترات التوقف عن العمل. يشارك هذا الدليل نصائح الخبراء للصيانة واستكشاف الأخطاء وإصلاحها والإصلاح صمامات كروية كاملة المنفذ، لإطالة عمرها من 5-7 إلى 12+ سنة. سواء كان الأمر يتعلق بالنفط والغاز أو المواد الكيميائية أو أنظمة المياه، فإن هذه الممارسات تضمن عمل الصمامات بأعلى كفاءة.
المشهد الافتتاحي
ميا، مهندسة صيانة في مصنع للبتروكيماويات في المملكة المتحدة، تتنهد وهي تحدق في تسرب صمام كروي كامل المنفذ. "لقد استبدلنا هذا المقعد منذ ستة أشهر، فلماذا يتعطل مرة أخرى؟" تمتم لفريقها. الجاني؟ التشحيم غير المناسب وتخطي فحص عزم الدوران. توقف ساق الصمام قليلاً، مما أدى إلى إتلاف مقعد PTFE والتسبب في تسرب مكلف أدى إلى توقف الإنتاج. يبدو مألوفا؟ تعالج العديد من الفرق الصناعية صمامات كروية كاملة المنفذ كمعدات "اضبطها وانسىها"، فقط لمواجهة حالات الطوارئ عندما يتفاقم الإهمال. الخبر الجيد؟ باستخدام تقنيات الصيانة والإصلاح الصحيحة، يمكنك تجنب مأزق ميا. يحول هذا الدليل العناية بالصمامات من عمل روتيني إلى عادة موفرة للتكلفة - نظرًا لأنه يتم صيانتها جيدًا صمام كروي كامل المنفذ هو واحد موثوق.
نقاط الألم المستخدم
فشل الصمام المبكر بسبب إهمال الصيانة
تفترض العديد من الفرق صمامات كروية كاملة المنفذ فهي غير قابلة للتدمير، ولكن بدون صيانة منتظمة، فحتى النماذج المتينة تفشل مبكرًا. يمكن أن يؤدي تراكم الحطام والتآكل والتآكل غير الخاضع للمراقبة إلى تقليل العمر الافتراضي من 10 سنوات فما فوق إلى 2-3 سنوات فقط، مما يفرض عمليات استبدال مكلفة. بالنسبة لمصفاة متوسطة الحجم، استبدال DN300 واحد صمام كروي كامل المنفذ تكلف 18000 دولارًا أمريكيًا (بما في ذلك العمالة ووقت التوقف عن العمل) - وهي نفقات يمكن تجنبها بسهولة من خلال الصيانة الأساسية.
التوقف غير المخطط له من الإصلاحات التي يمكن الوقاية منها
جذع محصور، أو مقعد متسرب، أو تجويف مسدود في أ صمام كروي كامل المنفذ يمكن أن يوقف أنظمة خطوط الأنابيب بأكملها. بالنسبة لصناعات مثل معالجة المياه أو الأدوية، تبلغ تكلفة التوقف غير المخطط له مليون دولار في الساعة. تنبع معظم المشكلات من عمليات التفتيش التي تم تخطيها: تراكم الحطام الصغير اليوم يصبح انسدادًا كبيرًا غدًا، ويتحول الاتصال غير المحكم قليلاً إلى تسرب كارثي. يتم ترك فرق الصيانة لمكافحة الحرائق بدلاً من التركيز على المهام الاستباقية.
إصلاحات غير فعالة تؤدي إلى تفاقم المشاكل
محاولة الإصلاح صمامات كروية كاملة المنفذ بدون المعرفة الصحيحة غالبًا ما يجعل الأمور أسوأ. يؤدي استخدام الأجزاء العامة (بدلاً من الأجزاء الموصى بها من قبل الشركة المصنعة) إلى حدوث تسربات؛ الإفراط في تشديد الاتصالات يؤدي إلى إتلاف الخيوط. والتشحيم غير المناسب يجذب الحطام. تكلف هذه الإصلاحات الفاشلة أكثر على المدى الطويل، لأنها تتطلب وقتًا إضافيًا للتوقف عن العمل وقطع الغيار. بالنسبة للشركات التي لديها العشرات من الصمامات، فإن أوجه القصور هذه تتراكم بسرعة، مما يؤدي إلى تآكل الأرباح.
الحلول
تنفيذ جدول الصيانة الاستباقية

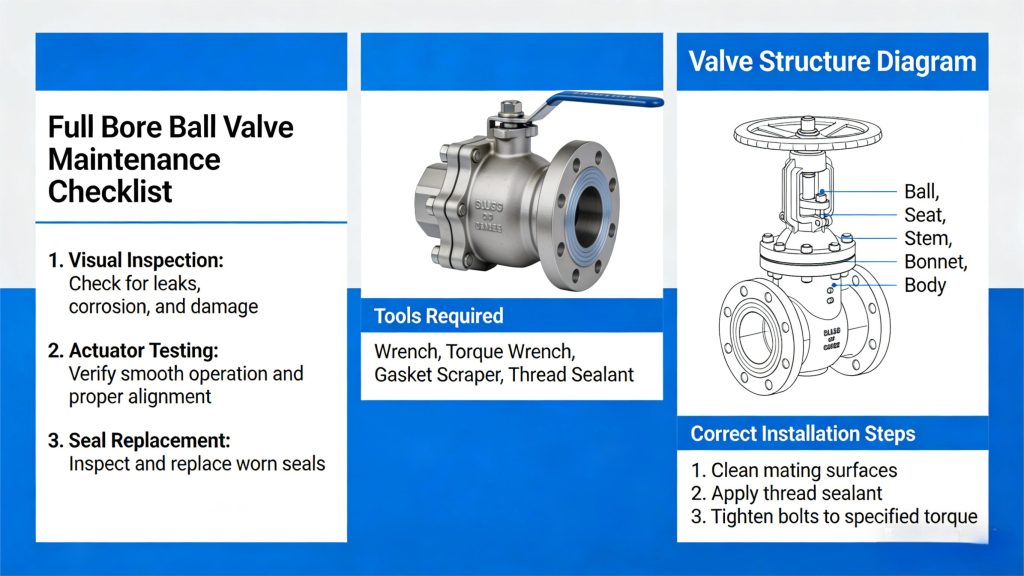

الصيانة الوقائية هي المفتاح لتوسيع نطاقك صمام كروي كامل المنفذعمر. اتبع هذا الجدول الزمني:
- الشيكات الشهرية: افحص التسربات حول التوصيلات، وتحقق من عزم الدوران التشغيلي (يجب أن يكون سلسًا وغير ملتصق)، وتأكد من دقة مؤشر الموضع.
- الغوص العميق الفصلي: قم بتنظيف جسم الصمام (باستخدام مذيب متوافق)، وافحص المقاعد بحثًا عن التآكل، وقم بتشحيم الجذع (استخدم مادة تشحيم مصنفة للوسائط ودرجة الحرارة).
- الإصلاحات السنوية: قم بإجراء تفكيك كامل (أو استئجار متخصصين)، واستبدال المقاعد/موانع التسرب الجذعية، وإجراء اختبارات الضغط/التسرب وفقًا لمعايير API 6D.
بالنسبة للصمامات الموجودة في البيئات القاسية (المواد الكيميائية المسببة للتآكل، الضغط العالي)، قم بتقصير الفواصل الزمنية بنسبة 30%، فالوقاية أقل تكلفة من الإصلاح.
إتقان تقنيات الإصلاح المستهدفة
لا تتطلب جميع حالات التآكل استبدالًا كاملاً، فالإصلاحات المستهدفة توفر الوقت والمال:
- إصلاح/استبدال المقعد: يمكن استبدال المقاعد الناعمة (PTFE/R-PTFE) بـ 500 مقعد؛ يمكن إعادة طلاء المقاعد المعدنية (تصلبها) بدلاً من استبدالها. ابحث عن علامات التآكل (التسريبات، الختم غير المتساوي) وقم بمعالجتها على الفور.

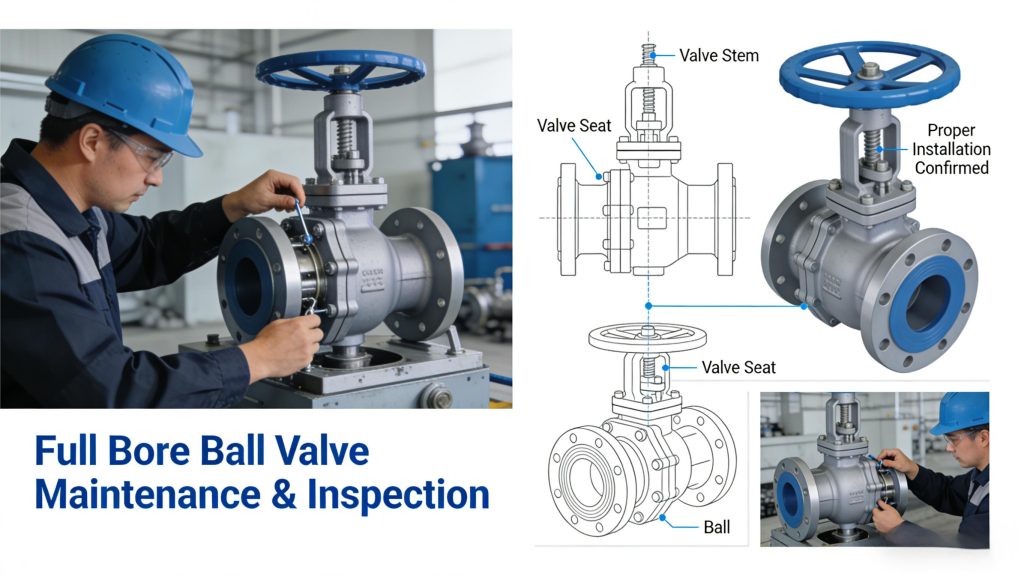

- صيانة الجذعية: إذا التصق الجذع، نظفه بفرشاة ناعمة (تجنب المواد الكاشطة) واستبدل ختم الجذع. للسيقان المضادة للانفجار (قياسية في معظم صمامات كروية كاملة المنفذ) ، افحص آلية الاحتفاظ بحثًا عن أي ضرر.
- إصلاحات الجسم: يمكن معالجة التآكل الطفيف في أجسام الفولاذ الكربوني باستخدام مانع الصدأ؛ بالنسبة للفولاذ المقاوم للصدأ، استخدم محلول التخميل. بالنسبة للشقوق أو الحفر العميقة، يعد الاستبدال ضروريًا - فلا تخاطر بالفشل الكارثي.
استخدم قطع الغيار عالية الجودة واتبع إرشادات الشركة المصنعة
يعتمد نجاح الصيانة والإصلاح على استخدام الأجزاء والتقنيات الصحيحة:
- قطع غيار أصلية: استخدم دائمًا الأجزاء الموصى بها من قبل الشركة المصنعة (على سبيل المثال، مقاعد Vcore Valve الأصلية وأختام الجذع) لضمان التوافق - غالبًا ما تتسبب الأجزاء العامة في حدوث تسربات أو تآكل مبكر.
- تزييت: اختر مادة تشحيم متوافقة مع الوسائط الخاصة بك (على سبيل المثال، متوافقة مع PTFE للمقاعد الناعمة، والشحم عالي الحرارة للمقاعد المعدنية). تجنب الإفراط في التشحيم، الذي يجذب الحطام.
- مواصفات عزم الدوران: اتبع إرشادات عزم الدوران الخاصة بالشركة المصنعة عند ربط الوصلات - فالإفراط في الربط يؤدي إلى إتلاف الخيوط والتسبب في حدوث تسربات.
دراسة الحالة
قامت إحدى مرافق المياه البلدية في اسكتلندا بتشغيل 60 صمامات كروية كاملة المنفذ (DN100-DN400، الفئة 300) في شبكة التوزيع الخاصة بها. قبل عام 2022، استخدموا الصيانة التفاعلية، بمتوسط 10 حالات فشل في الصمامات سنويًا - كل منها يتسبب في 4-6 ساعات من التوقف ويكلف أكثر من 9000 دولار أمريكي في الإصلاحات وتعويضات العملاء.
وفي عام 2022، قاموا بتنفيذ برنامج صيانة استباقي بناءً على هذا الدليل: فحوصات شهرية للتسرب، والتنظيف/التشحيم ربع السنوي، والإصلاحات السنوية، وتدريب الموظفين على الإصلاحات المستهدفة. لقد تحولوا أيضًا إلى قطع الغيار الأصلية. وكانت النتائج تحويلية:
- انخفضت حالات فشل الصمامات إلى حالة واحدة سنويًا (انخفاض بنسبة 90%).
- انخفضت تكاليف الصيانة بنسبة 65% (من 31500 سنويًا).
- زاد متوسط عمر الصمام من 5 إلى 13 عامًا.
وأشار مدير صيانة المرافق: “كنا نرى صمامات كروية كاملة المنفذ باعتبارها يمكن التخلص منها، ولكن الصيانة الاستباقية والإصلاحات المناسبة حولتها إلى أصول طويلة الأجل. إن التوفير في وقت التوقف عن العمل وحده يبرر البرنامج.
البيانات والتحليل المقارن
الصيانة الاستباقية مقابل الإصلاحات التفاعلية صمامات كروية كاملة المنفذ (استنادًا إلى اختبار ISO 17292 وبيانات الصناعة 2023):
| متري | الصيانة الاستباقية (لكل صمام) | الإصلاحات التفاعلية (لكل صمام) |
| تكلفة الصيانة السنوية | 550 | 2,200 |
| متوسط العمر | 10-15 سنة | 3-5 سنوات |
| التوقف في السنة | 0.5-1 ساعة | 8-12 ساعة |
| تردد التسرب | 0-1 لكل 5 سنوات | 2-3 في السنة |
| تكلفة الاستبدال (أكثر من 10 سنوات) | 0 دولار (لا حاجة لاستبدال) | 28,000 |
| إجمالي التكلفة لمدة 10 سنوات | 5,500 | 60,000 |
البيانات تتحدث عن الكثير: أدت الصيانة الاستباقية والإصلاحات في الوقت المناسب إلى خفض التكاليف الإجمالية بنسبة 85-90% على مدار عقد من الزمن. صمامات كروية كاملة المنفذ تم تصميمها من أجل المتانة، ولكن أدائها يتدهور دون رعاية. قد تبدو الإصلاحات التفاعلية أرخص على المدى القصير، لكن التكلفة التراكمية لوقت التوقف عن العمل والإصلاحات الفاشلة والاستبدالات تجعلها أكثر تكلفة بكثير. بالنسبة للشركات التي لديها صمامات متعددة، تكون التوفيرات أكثر أهمية.
الاتجاهات ورؤى السوق
العالمية صمامات كروية كاملة المنفذ ينمو سوق الصيانة بمعدل نمو سنوي مركب 4.9% (2023-2028)، مدفوعًا بإعطاء المشغلين الصناعيين الأولوية لطول عمر الأصول وتوفير التكاليف. تشمل الاتجاهات الرئيسية ما يلي:
- تكامل الصيانة التنبؤية: تمكين إنترنت الأشياء صمامات كروية كاملة المنفذمع أجهزة استشعار تراقب عزم الدوران ودرجة الحرارة والتسرب في الوقت الفعلي، لتنبيه الفرق بالمشكلات قبل تفاقمها. وهذا يقلل من وقت الفحص بنسبة 40% ويطيل عمر الصمام بنسبة 30%.
- خدمات الإصلاح المتخصصة: يقدم موفرو الطرف الثالث صيانة خاصة بالوسائط (على سبيل المثال، المواد الكيميائية المسببة للتآكل، والبخار عالي الضغط)، مما يضمن الامتثال لمعايير API 6D وISO 17292.
- الممارسات الصديقة للبيئة: تكتسب مواد التشحيم القابلة للتحلل ومنتجات التنظيف الخالية من المذيبات قوة جذب، مما يؤدي إلى مواءمة الصيانة مع أهداف الاستدامة دون المساس بالأداء.
- التدريب والشهادة: المزيد من الشركات تستثمر في تدريب الموظفين ل كرة بورت كاملة صمام إصلاححيث يقوم الفنيون المعتمدون بتقليل أخطاء الإصلاح بنسبة 70% مقارنة بالفرق غير المدربة.
نظرًا لأن الصناعات تواجه ضغوطًا لتقليل التكاليف ووقت التوقف عن العمل، لم تعد الصيانة الاستباقية والإصلاحات المناسبة أمرًا اختياريًا، بل أصبحت ميزة تنافسية.
أفضل ممارسات الصيانة والإصلاح
Dos للعناية الفعالة بصمامات الكرة ذات المنفذ الكامل
- افعل: توثيق جميع أنشطة الصيانة والإصلاح (التاريخ والمهام والأجزاء المستبدلة) لتتبع أداء الصمام والتخطيط للإصلاحات المستقبلية.
- افعل: تدريب الموظفين على الرعاية الخاصة بالوسائط - على سبيل المثال، تتطلب الصمامات ذات المقاعد المعدنية للبخار تزييتًا مختلفًا عن الصمامات ذات القاعدة PTFE للمواد الكيميائية.
- افعل: تخزين قطع الغيار في بيئة نظيفة وجافة لمنع التآكل أو التلوث.
- افعل: قم بإجراء اختبارات الضغط بعد الإصلاحات (وفقًا لـ API 6D) للتحقق من سلامة الختم - لا تتخطى هذه الخطوة أبدًا.
- افعل: قم بتدوير الصمامات المستخدمة بشكل غير متكرر شهريًا لمنع نوبة الساق.
لا ينبغي تجنب تلف الصمام
- لا تفعل ذلك: استخدم الأدوات الكاشطة (الصوف الفولاذي، الفرش السلكية) على المقاعد الناعمة أو كرة الصمام - فالخدوش تؤثر على الختم.
- لا تفعل ذلك: تجاهل التسريبات البسيطة - حتى التنقيط الصغير يشير إلى تآكل المقعد أو تراكم الحطام، الأمر الذي سيتفاقم بمرور الوقت.
- لا تفعل ذلك: استخدم مواد تشحيم غير متوافقة - على سبيل المثال، مواد التشحيم ذات الأساس الزيتي مع أنظمة الأكسجين قد تؤدي إلى نشوب حريق؛ يمكن أن تتصلب مواد التشحيم ذات درجة الحرارة العالية في تطبيقات درجات الحرارة المنخفضة.
- لا تفعل ذلك: حاول إجراء إصلاحات معقدة (على سبيل المثال، إعادة طلاء المقاعد المعدنية) دون التدريب المناسب - قم بتعيين متخصص حاصل على شهادة API 6D.
- لا تفعل ذلك: قم بخلط الأجزاء من شركات مصنعة مختلفة ومطابقتها، مما يؤدي إلى مشكلات التوافق والتسريبات.
الاستنتاج & دعوة للعمل
الصيانة المناسبة والإصلاحات في الوقت المناسب هي الأسرار لتحقيق أقصى قدر من الاستفادة صمامات كروية كاملة المنفذالأداء والعمر والفعالية من حيث التكلفة. من خلال تنفيذ عمليات الفحص الروتينية، وإتقان تقنيات الإصلاح المستهدفة، واستخدام قطع الغيار عالية الجودة، يمكنك تجنب فترات التوقف المكلفة، وتقليل تكاليف الاستبدال، وضمان التشغيل الموثوق به لسنوات. سواء كنت تدير صمامًا واحدًا أو أسطولًا، فإن الصيانة الاستباقية ستحول اهتمامك صمامات كروية كاملة المنفذ من التزام محتمل إلى أصل طويل الأجل.
هل أنت مستعد لتبسيط برنامج الصيانة والإصلاح لديك؟ استكشف مجموعات صيانة Vcore Valve (المصممة خصيصًا لـ صمامات كروية كاملة المنفذ) أو اتصل بفريقنا الهندسي للحصول على خطة خدمة مخصصة. لا تدع الإهمال يقلل من عمر صمامك - استثمر في الرعاية المناسبة اليوم واحصد ثمار انخفاض التكاليف وتحسين الموثوقية غدًا!
الأسئلة الشائعة
س 1: كم مرة يجب أن أقوم بصيانة الصمامات الكروية ذات المنفذ الكامل؟
ج1: بالنسبة للتطبيقات العامة، قم بإجراء فحوصات شهرية للتسرب/عزم الدوران، والتنظيف/التشحيم ربع السنوي، والإصلاحات السنوية. بالنسبة للبيئات القاسية (الوسائط المسببة للتآكل، الضغط العالي)، قم بتقصير الفواصل الزمنية بنسبة 30%. يجب تدوير الصمامات المستخدمة بشكل متكرر شهريًا.
Q2: ما مادة التشحيم التي يجب أن أستخدمها للصمامات الكروية ذات المنفذ الكامل؟
ج2: اختر مادة تشحيم متوافقة مع الوسائط ودرجة الحرارة الخاصة بك: مواد التشحيم المتوافقة مع PTFE للمقاعد الناعمة، والشحوم ذات درجة الحرارة العالية (حتى 450 درجة مئوية) للصمامات ذات المقاعد المعدنية، والخيارات القابلة للتحلل الحيوي للتطبيقات الحساسة للبيئة. استخدم دائمًا المنتجات الموصى بها من قبل الشركة المصنعة.
س3: هل يمكنني إصلاح المقعد المهترئ، أم أحتاج إلى استبدال الصمام بأكمله؟
A3: يمكن استبدال المقاعد الناعمة البالية (PTFE/R-PTFE) بتكلفة معقولة (500)؛ يمكن إعادة تسطيح الصمامات ذات المقاعد المعدنية (تصلب) بدلاً من استبدالها. لا تستبدل الصمام بأكمله إلا إذا كان الجسم متشققًا، أو كانت الكرة مثقوبة بعمق، أو إذا تجاوزت تكلفة الإصلاحات 50% من تكلفة الصمام الجديد.
س 4: كيف يمكنني منع نوبة الجذع في الصمامات الكروية ذات المنفذ الكامل؟
ج4: يحدث نوبة الجذع بسبب التآكل أو تراكم الحطام. يمكنك منع ذلك عن طريق تشحيم الجذع كل ثلاثة أشهر، ودورة الصمامات غير المستخدمة شهريًا، وشطف الصمامات في الوسائط المسببة للتآكل باستخدام سائل تحييد بعد الاستخدام. إذا التصق الجذع، نظفه بلطف، ولا تجبره أبدًا.
س 5: ما هي الاختبارات التي يجب أن أقوم بها بعد إصلاح الصمام الكروي ذو المنفذ الكامل؟
ج5: قم بإجراء اختبار ضغط الغلاف (للتحقق من سلامة الجسم) واختبار تسرب المقعد (للتحقق من الغلق المحكم للفقاعات)، وفقًا لمعايير API 6D. بالنسبة للتطبيقات المهمة، قم بإضافة فحص عزم الدوران التشغيلي لضمان الحركة السلسة.
س 6: هل تتطلب الصمامات الكروية ذات المنفذ الكامل صيانة مختلفة للوسائط المختلفة؟
ج6: نعم. على سبيل المثال، تتطلب الوسائط المسببة للتآكل تنظيفًا متكررًا ومثبطات للتآكل؛ يحتاج البخار ذو درجة الحرارة العالية إلى صمامات ذات مقاعد معدنية مع مواد تشحيم ذات درجة حرارة عالية؛ تتطلب التطبيقات المخصصة للطعام مواد تشحيم معتمدة من إدارة الغذاء والدواء الأمريكية وتنظيفًا خاليًا من المذيبات.
س7: هل يمكنني إجراء الإصلاحات بنفسي أم أحتاج إلى متخصص؟
ج7: يمكن إجراء الصيانة الأساسية (فحص التسرب والتشحيم) بواسطة موظفين مدربين. لإجراء الإصلاحات الكاملة أو إصلاحات الجذع أو إعادة تسطيح المقاعد المعدنية، قم بتعيين متخصص حاصل على شهادة API 6D لضمان الامتثال وتجنب الضرر.
