ملخص سريع
اختيار الصحيح نوع اتصال نهاية الصمام أمر بالغ الأهمية لسلامة النظام وكفاءته وطول العمر. صمام فك يرشدك من خلال إيجابيات وسلبيات معاهدة حظر الانتشار النووي, ذات حواف و لحام المقبس الاتصالات - تساعدك على اتخاذ قرارات مستنيرة ومصممة خصيصًا لتناسب احتياجات الضغط ودرجة الحرارة والصيانة والميزانية في تطبيقك.
مقدمة: لماذا تعتبر اتصالات نهاية الصمام مهمة
تخيل هذا: لقد قمت بتحديد صمامات لخط الأنابيب الجديد الخاص بك، ولكن يأتي يوم التثبيت - والصمامات لا تتطابق مع أطراف الأنابيب. أو ما هو أسوأ من ذلك: أنك تتسرع في تركيب الصمامات الملولبة، فقط لتجد تسربات متكررة تحت الضغط.
في Vcore Valve، نعلم أن مثل هذه الأخطاء يمكن أن تسبب توقفًا مكلفًا أو حتى مخاطر على السلامة. ولهذا السبب فإن اختيار نوع الاتصال النهائي الصحيح لا يقل أهمية عن الصمام نفسه.
نقاط الألم الشائعة للمستخدم
1. التسرب أو الفشل تحت الضغط العالي/درجة الحرارة
قد تعمل الوصلات الملولبة (NPT) مع خطوط المياه ذات الضغط المنخفض — ولكن في ظل ارتفاع درجة الحرارة أو الضغط أو الاهتزاز، يمكن أن تضعف تدريجيًا، مما يتسبب في حدوث تسرب أو فشل.
2. صعوبة الصيانة أو الاستبدال في الأنظمة المعقدة
إذا كان الصمام ملحومًا أو مثبتًا بشكل دائم (على سبيل المثال، لحام المقبس)، فإن استبداله أو صيانته غالبًا ما يعني قطعه وإعادة لحامه - مما يستغرق وقتًا طويلاً ومكلفًا.
3. ضعف التطابق بين نوع الاتصال وظروف خط الأنابيب
قد يؤدي اختيار صمام ملولب رخيص الثمن لخط أنابيب عالي الضغط/عالي الحرارة إلى توفير التكلفة الأولية - ولكنه قد يتسبب في حدوث مشكلات تتعلق بالسلامة أو الصيانة المتكررة لاحقًا.
الحلول والتوصيات من Vcore Valve
🛠️ 1. مطابقة نوع الاتصال لظروف التشغيل
-
استخدم معاهدة حظر الانتشار النووي (مترابطة) اتصالات ل الضغط المنخفض، ودرجة الحرارة المنخفضة الأنظمة (مثل خطوط أنابيب المياه أو الهواء الصغيرة).
-
اختر ذات حواف اتصالات ل متوسطة إلى عالية الضغط/درجة الحرارة، أو أين الوصول إلى الصيانة مطلوب.
-

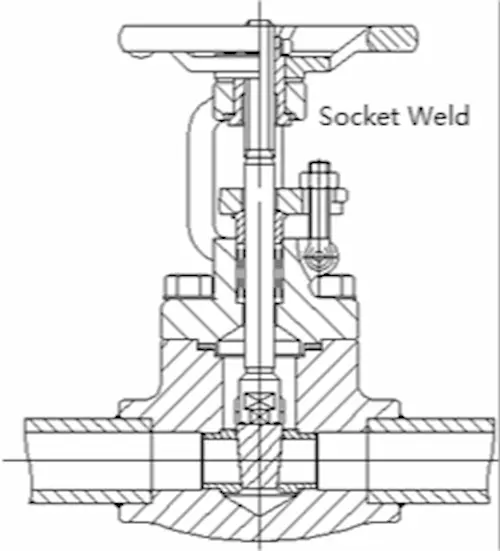

استخدم لحام المقبس (أو نهايات ملحومة أخرى) لـ أنظمة ذات تجويف صغير وضغط عالي ودرجة حرارة عالية أين وصلات دائمة ومحكمة التسرب ضرورية.
🔧 2. مراعاة تكرار الصيانة وسهولة الوصول إليها
إذا كان نظامك يتطلب إجراء فحص منتظم أو تنظيف أو استبدال الصمام، اتصالات ذات حواف مثالية - يمكن فك البراغي وإزالة الصمام دون إزعاج بقية خط الأنابيب.
💰 3. موازنة التكلفة الأولية مقابل الموثوقية على المدى الطويل
للمنشآت غير الحرجة واعية بالميزانية، معاهدة حظر الانتشار النووي قد يكون كافيا. لكن بالنسبة للأنظمة الصناعية الصعبة، ذات حواف أو لحام المقبس تقديم أداء وأمان أفضل على المدى الطويل — مع تجنب التسريبات المكلفة أو فترات توقف الإصلاح.
نظرة عامة مقارنة: NPT وFlanged وSocket Weld
| نوع الاتصال | أفضل ل/ نقاط القوة | القيود / التحذيرات |
|---|---|---|
| معاهدة حظر الانتشار النووي (مترابطة) | ماء/هواء منخفض الضغط، خطوط أنابيب صغيرة، سهلة التركيب باستخدام الأدوات الأساسية | سلامة تسرب معتدلة، ليست مثالية تحت الضغط العالي أو الاهتزاز أو درجات الحرارة القصوى |
| ذات حواف | خطوط الأنابيب المتوسطة والكبيرة، والأنظمة التي تحتاج إلى صيانة / سهولة الإزالة، والضغط العالي ودرجة الحرارة | أثقل وأكثر تكلفة، ويحتاج إلى مساحة تركيب أكبر |
| لحام المقبس | تجويف صغير (≥ 2″)، ضغط عالي/درجة حرارة عالية، اتصال دائم مانع للتسرب | يتطلب لحامًا ماهرًا، ويصعب إزالته أو إعادة صياغته، وتكلفة عمالة أعلى |
التركيب والصيانة:
-
NPT: سريع وخفيف الوزن، ولكن يمكن أن يخفف بمرور الوقت تحت الاهتزاز/التدوير الحراري.
-
ذات حواف: تتطلب محاذاة الترباس وحشية، ولكنها تتيح سهولة التفكيك للصيانة.
-
لحام المقبس: دائم ومضاد للتسرب، ولكن أي صيانة تتطلب القطع وإعادة اللحام.
النظر في التكلفة:
-
NPT: أقل تكلفة مقدمة، وأقل عدد من أدوات التثبيت.
-
ذات حواف: تكلفة أعلى للمواد والتركيب - ولكنها ذات قيمة أفضل على المدى الطويل في الأنظمة القابلة للصيانة.
-
لحام المقبس: تكلفة صمام معتدلة ولكن تكاليف العمالة/التركيب أعلى؛ مكلفة لإزالة إذا لزم الأمر.
سيناريوهات التطبيق والمشورة العملية
-
السباكة على نطاق صغير، وإمدادات المياه أو خطوط الهواء: اختر صمامات ملولبة NPT — فعالة من حيث التكلفة، وسهلة التركيب، وكافية للأنظمة منخفضة المخاطر.
-
خطوط الأنابيب الصناعية مع الصيانة الدورية (على سبيل المثال، معالجة المياه، التحكم في العمليات، المواد الكيميائية): اختر صمامات ذات حواف — أسهل في الخدمة، وقابلية للتكيف، وموثوقة تحت الضغط.
-
خطوط الضغط العالي/درجة الحرارة العالية الحرجة (مثل البخار والكيماويات والغاز): يفضل صمامات اللحام المقبس (أو متغيرات اللحام التناكبي) - قوية ودائمة ومقاومة للتسرب.
في Vcore Valve، نقوم بتوريد الصمامات بجميع أنواع الاتصال الثلاثة - مما يضمن حصولك على الملاءمة المناسبة لاحتياجات نظامك. استكشف موقعنا معلومات عنا صفحة لاكتشاف قدراتنا التصنيعية ومعايير الجودة.
الأسئلة الشائعة
س1. ما الذي تعنيه معاهدة حظر الانتشار النووي؟
ج: NPT = خيط الأنابيب الوطني المدبب. ويشير إلى الصمامات ذات الأطراف الملولبة والمدببة المصممة لتشكل ختمًا محكمًا للسوائل عند تثبيتها على خيوط الأنابيب المتوافقة.
س2. متى يجب أن أتجنب استخدام وصلات الصمامات الملولبة (NPT)؟
ج: لا يُنصح باستخدام الصمامات الملولبة لأنظمة الضغط العالي أو درجة الحرارة المرتفعة أو الاهتزاز، حيث قد تتفكك الخيوط بمرور الوقت، مما يؤدي إلى حدوث تسربات.
س3. هل الصمامات ذات الحواف مناسبة لجميع أحجام الأنابيب؟
ج: نعم - يمكن استخدام الصمامات الطرفية ذات الحواف عبر نطاق واسع الحجم وهي مثالية بشكل خاص عند الحاجة إلى الصيانة أو التفكيك.
س 4. ما هي العيوب الرئيسية للصمامات الطرفية الملحومة بالمقبس؟
ج: تتطلب وصلات لحام المقبس لحامًا ماهرًا، ويستغرق تركيبها وقتًا طويلاً، ويصعب تفكيكها - غالبًا ما يعني الاستبدال قطع خط الأنابيب وإعادة لحامه.
س5. كيف أختار نوع توصيل الصمام المناسب لمشروعي؟
ج: اعتبر: (١) حجم الأنبوب، (2) ضغط النظام/درجة الحرارة, (3) سلامة التسرب والسلامة, (4) تردد الصيانة, (5) الميزانية مقابل القيمة طويلة المدى. قم بمطابقة نوع الاتصال وفقًا لذلك.
س6. هل يستطيع Vcore Valve توفير جميع أنواع التوصيلات (الملولبة، ذات الحواف، الملحومة)؟
ج: نعم - نقوم بتصنيع وتوريد الصمامات معاهدة حظر الانتشار النووي (مترابطة), ذات حواف، و المقبس / ملحومة ينتهي، لتلبية متطلبات المشروع المتنوعة.
س7. ما هي المواد التي يجب علي مراعاتها عند اختيار وصلات نهاية الصمام؟
ج: اعتمادًا على الوسائط وظروف التشغيل لديك - يوصى باستخدام الفولاذ المقاوم للصدأ أو سبائك الفولاذ أو غيرها من المواد المقاومة للتآكل، خاصة للتطبيقات ذات درجات الحرارة العالية أو المسببة للتآكل أو الكيميائية.
