صمام كروي لحام البناء مكون من 3 قطع
نظرة عامة على المنتج
ال صمام كروي لحام البناء مكون من 3 قطع (تزوير) تم تصميمه للتطبيقات عالية الأداء التي تتطلب الموثوقية والختم الفائق. مع فريدة من نوعها بناء ثلاث قطع و مكونات مزورة، يوفر هذا الصمام تعزيزًا تأثير الختم، والمتانة العالية، ومنع التسرب، حتى في البيئات الأكثر تطلبًا.
هذا الصمام مثالي لصناعات مثل النفط والغاز, المعالجة الكيميائية, معالجة المياه، و توليد الطاقة، حيث يعد التحكم في السوائل ذات الضغط العالي ودرجة الحرارة العالية أمرًا بالغ الأهمية. إنه يوفر أداءً قويًا مع عملية تركيب سهلة وخيار اللحام مباشرة في خط الأنابيب.
الميزات الرئيسية:
-
تصميم من ثلاث قطع: يوفر حلاً مدمجًا وآمنًا وقويًا للتحكم في تدفق السوائل، خاصة في تطبيقات الضغط العالي.
-
مكونات مزورة: تم تصنيع جميع المكونات لضمان القوة العالية والمتانة والأداء الموثوق على مدار فترات طويلة.
-
تكنولوجيا الختم المتقدمة: تم تصميم الصمام مع هيكل الختم إلى الوراء لتعزيز الختم والحماية ضد التسرب.
-
نطاق ضغط واسع: مصممة للتعامل مع الضغوط من 16 ميجا باسكال ما يصل الى 32 ميجا باسكالمما يجعلها مناسبة لمعظم التطبيقات الثقيلة.
-
مقاومة درجات الحرارة: قادر على العمل في درجات حرارة تتراوح من -40 درجة مئوية إلى 80 درجة مئوية، مما يضمن المرونة عبر مجموعة متنوعة من البيئات.
المواصفات الفنية
| مكون | المواصفات |
|---|---|
| القطر الاسمي (DN) | 15 – 200 ملم |
| الضغط الاسمي (PN) | 16 ميجا باسكال، 32 ميجا باسكال |
| قوة اختبار الضغط | 24 ميجا باسكال، 48 ميجا باسكال |
| اختبار الختم بالضغط المنخفض | 0.6 ميجا باسكال |
| اختبار الختم بالضغط العالي | 17.6 ميجا باسكال، 35.2 ميجا باسكال |
| متوسطة قابلة للتطبيق | الماء، الزيت، البخار |
| درجة الحرارة المطبقة | -40 درجة مئوية إلى 80 درجة مئوية |
| المواد | وب، 1Cr18Ni9Ti، 2Cr13، SS304، نايلون، مطاط |
| معيار التصميم | غيغابايت / تي 12283، أبي 607 |
الأبعاد الرئيسية والوزن
| القطر الاسمي (DN) | L (مم) | D (مم) | د1 (مم) | د2 (مم) | الوزن (كجم) |
|---|---|---|---|---|---|
| 50 | 203 | 152 | 120 | 92 | 16 |
| 100 | 241 | 190 | 168 | 127 | 23 |
| 150 | 305 | 229 | 195 | 157 | 36 |
| 200 | 457 | 356 | 320 | 216 | 59 |
| 250 | 533 | 406 | 362 | 254 | 72 |
| 300 | 686 | 457 | 412 | 305 | 86 |
الوظائف والفوائد-
بناء ثلاث قطع: يتيح التصميم المكون من ثلاث قطع سهولة التركيب والصيانة. كل جزء قابل للاستبدال بشكل مستقل، مما يعزز فعالية التكلفة.
-
البناء المزورة: توفر الأجزاء المطروقة مزيدًا من القوة والمتانة، وهي مثالية لأنظمة الضغط العالي.
-
منع التسرب: ال هيكل الختم الخلفي و الأختام عالية الجودة تأكد من أن الصمام يحتفظ بختم محكم مانع للتسرب حتى في الظروف القاسية.
-
مقاومة درجات الحرارة العالية: مصممة لتحمل درجات الحرارة العالية، مما يجعلها مناسبة لتطبيقات البخار أو السوائل ذات درجة الحرارة العالية.
-
تصميم تتحمل كامل: يسمح بتدفق سلس وغير مقيد مع الحد الأدنى من انخفاض الضغط.
-
خيارات تشغيل متعددة: متوافق مع المحركات اليدوية أو الهوائية أو الكهربائية لتحقيق المرونة بناءً على الاحتياجات التشغيلية.
التطبيقات

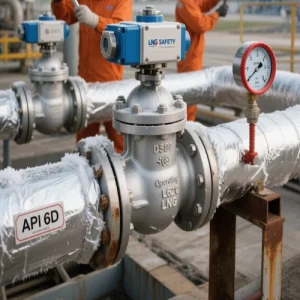

ال صمام كروي لحام البناء مكون من 3 قطع (تزوير) مناسبة لمجموعة واسعة من التطبيقات، بما في ذلك:
-
النفط والغاز: مثالي للاستخدام في أنظمة المنبع والمصب، والتعامل مع النفط الخام والغاز الطبيعي والسوائل الأخرى المعتمدة على البترول.
-
المعالجة الكيميائية: يتحكم في تدفق المواد الكيميائية أو الأحماض أو غيرها من المواد العدوانية في الصناعة الكيميائية.
-
معالجة المياه: يوفر تنظيمًا دقيقًا للسوائل لمحطات معالجة المياه، مما يضمن عدم التسرب والتشغيل السلس.
-
توليد الطاقة: يستخدم في محطات توليد الطاقة للتحكم بالبخار والماء والسوائل الأخرى تحت ضغط ودرجة حرارة عالية.
-
التعدين: يتعامل مع تدفق السوائل في عمليات التعدين حيث يتطلب الختم القوي والمتانة.
