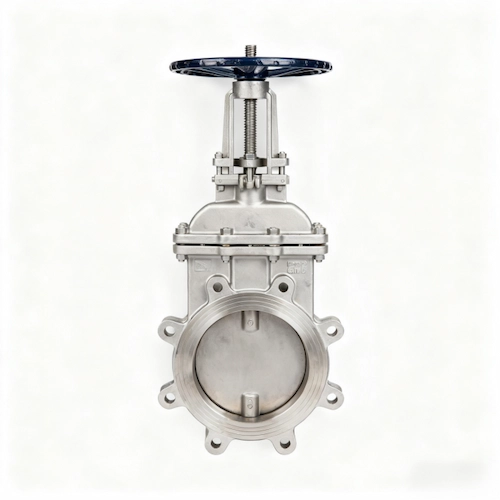

صمام بوابة اللوحة
نظرة عامة على المنتج
ال صمام بوابة اللوحة هو حل دائم وموثوق للتحكم في تدفق السوائل والغازات في خطوط الأنابيب. تم تصميم صمام البوابة اللوحية ليتحمل الضغوط ودرجات الحرارة الشديدة، وهو مصمم لمجموعة من التطبيقات الصناعية الصعبة، بما في ذلك خطوط أنابيب النفط والغاز ومحطات معالجة المياه وأنظمة المعالجة الكيميائية. يوفر التصميم القوي إغلاقًا إيجابيًا وسهولة الصيانة، مما يضمن عمرًا طويلًا حتى في أقسى البيئات.
الميزات الرئيسية
-
أداء موثوق: مصمم لتطبيقات الضغط العالي والمنخفض على حد سواء، يضمن صمام البوابة اللوحية تدفق السوائل بسلاسة وأمان، مع توفير البوابة إغلاقًا محكمًا لمنع التسرب.
-
البناء الدائم: تم تصنيع الصمام بمواد عالية الجودة مثل WCB وCF8M، وقد تم تصميمه ليدوم في ظل ظروف التشغيل القاسية.
-
نطاق الضغط الواسع: متوفر بتصنيفات ضغط مختلفة، بما في ذلك 1.0 ميجا باسكال، و1.6 ميجا باسكال، و2.5 ميجا باسكال، و4.0 ميجا باسكال، مما يجعله مناسبًا للاحتياجات الصناعية المختلفة.
-
سهولة الصيانة: تم تصميم هيكل الصمام لسهولة التفكيك، مما يضمن عمليات الصيانة والإصلاح الفعالة.
المواصفات الفنية
| مكون | المواصفات |
|---|---|
| القطر الاسمي (DN) | 25 – 600 ملم |
| الضغط الاسمي (PN) | 1.0 ميجا باسكال، 1.6 ميجا باسكال، 2.5 ميجا باسكال، 4.0 ميجا باسكال |
| قوة اختبار الضغط | 1.5 ميجا باسكال، 2.4 ميجا باسكال، 3.0 ميجا باسكال، 4.5 ميجا باسكال |
| متوسطة قابلة للتطبيق | الماء والنفط والغاز والبخار والسوائل الكيميائية |
| درجة الحرارة المطبقة | ≥ 200 درجة مئوية |
| المواد | WCB، CF8M، الفولاذ المقاوم للصدأ، PTFE، الجرافيت الناعم |
| معيار التصميم | غب / تي 12233، جب / تي 79، غب / تي 13927 |
الأبعاد الرئيسية والوزن
| القطر الاسمي (DN) | لتر (مم) | ح (مم) | د (مم) | د₁ (مم) | د₂ (مم) | D₆ (مم) | ب (مم) | و (مم) | الوزن (كجم) |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 415 | 160 | 125 | 100 | 220 | 16 | 3 | 24 |
| 65 | 203 | 560 | 195 | 145 | 120 | 250 | 18 | 3 | 36 |
| 80 | 229 | 610 | 220 | 160 | 135 | 280 | 20 | 3 | 46 |
| 100 | 254 | 750 | 250 | 190 | 160 | 320 | 22 | 3 | 62 |
| 150 | 350 | 850 | 300 | 240 | 220 | 400 | 24 | 4 | 98 |
| 200 | 450 | 1050 | 350 | 285 | 260 | 500 | 26 | 4 | 150 |
الوظائف والفوائد-
قدرة الختم: يضمن تصميم صمام البوابة اللوحية إحكام الإغلاق، مما يمنع التسرب والتلوث، حتى في ظل ظروف الضغط العالي.
-
تعزيز المتانة: المواد المستخدمة مقاومة للتآكل، مما يضمن التشغيل الموثوق في البيئات الصعبة.
-
تطبيقات متعددة الاستخدامات: مثالي للاستخدام في مجموعة متنوعة من الصناعات، بما في ذلك المصانع الكيماوية ومعالجة المياه وتكرير البترول، ويمكن لصمام البوابة اللوحية التعامل مع مجموعة واسعة من السوائل والغازات.
-
السلامة والموثوقية: يوفر هذا الصمام، المجهز بميزات آمنة من الفشل، تشغيلًا آمنًا، مما يقلل من مخاطر الفشل في الأنظمة الحيوية.
التطبيقات
ال صمام بوابة اللوحة يستخدم عادة في:
-
صناعة النفط والغاز: تنظيم تدفق النفط الخام والغاز الطبيعي.
-
المعالجة الكيميائية: التعامل مع المواد الكيميائية المسببة للتآكل والخطرة في المصانع الكيميائية.
-
معالجة المياه: إدارة تدفق المياه ومياه الصرف الصحي في الأنظمة البلدية.
-
محطات توليد الطاقة: التحكم في تدفق البخار والماء في أنظمة توليد الطاقة.
