صمام التحكم بالمقعد المزدوج الهوائي ZJHN
نظرة عامة على المنتج
صمام التحكم الهوائي ذو المقعد المزدوج ZJHN هو صمام عالي الأداء مصمم للتحكم الدقيق في التدفق في مجموعة متنوعة من التطبيقات الصناعية. يضمن تصميم الحجاب الحاجز ذو المقعدين الممتاز الاستقرار، دقة تدفق عالية، و صأداء موثوق في ظل ظروف التشغيل المختلفة. يتميز ببنية مواد متينة ومقاومة للتآكل، وهو مثالي للتعامل مع العدوانية السوائل والمواد الكيميائية ودرجات الحرارة المرتفعة البيئات.
الميزات الرئيسية:
-
خصائص التدفق: يوفر نطاقًا واسعًا قابلاً للتعديل، وتحكمًا ممتازًا في التدفق، ودقة عالية، مما يجعله مناسبًا للتطبيقات المعقدة.
-
المتانة: تم تجهيز الصمام بخيارات إغلاق متعددة، مما يوفر تصميمًا قويًا يقاوم التآكل والتآكل والأضرار الناجمة عن الضغط.
-
براعة: متوفر في تكوينات مختلفة للمشغل وأحجام الحجاب الحاجز لتناسب متطلبات النظام المختلفة.
-
أداء الختم: متوفر في أنواع مانعة للتسرب أو ذات درجات حرارة عالية لمزيد من الحماية ضد التسرب والظروف القاسية.
-
سهلة التركيب: تم تصميمه ليتم دمجه بسهولة في الأنظمة الحالية باستخدام وصلات الفلنجة القياسية.
| المعلمة | القيمة | قياسي |
|---|---|---|
| نطاق الحجم | DN20 – DN200 | جيجابايت/ت 9113 |
| تصنيف الضغط | PN16، PN40، PN63، PN100 | جيجابايت/ت 12221 |
| نطاق درجة الحرارة | -196 درجة مئوية إلى 450 درجة مئوية | إصدارات خاصة |
| خصائص التدفق | الخطية، ونسبة متساوية | إيك 60534-4 |
| ماكس قيمة السيرة الذاتية | 630 (DN200) | إيك 60534-2-1 |
| نوع المحرك | الحجاب الحاجز متعدد الربيع | إيك 60534-6 |
| مواد الجسم | ZG230-450، 304SS، 316SS، هاستيلوي | أستم A351 |
سعة التدفق (قيم السيرة الذاتية)
| DN (مم) | السيرة الذاتية الخطية | تساوي٪ السيرة الذاتية | نموذج المحرك | السفر (مم) |
|---|---|---|---|---|
| 20 | 6.9 | 6.3 | زب-22 | 16 |
| 25 | 11 | 10 | ||
| 40 | 27 | 25 | زب-23 | 25 |
| 100 | 176 | 160 | زب-34 | 40 |
| 200 | 690 | 630 | زب-45 | 60 |

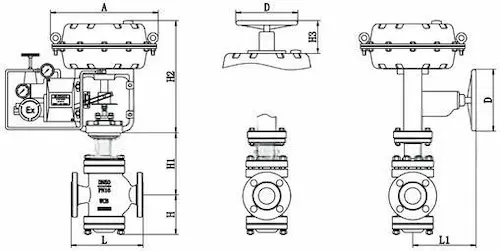

أبعاد التثبيت (مم)
| الاسم المميز | الطول (لتر) | الارتفاع (H1) | الوزن (كجم) | فئة الضغط |
|---|---|---|---|---|
| 20 | 150/230 | 155/165 | 24/27 | PN16/40 مقابل PN63/100 |
| 100 | 350/430 | 260/270 | 88/109 | PN16/40 مقابل PN63/100 |
| 200 | 600/650 | 420/430 | 260/305 | PN16/40 مقابل PN63/100 |
البيئة التطبيقية
يستخدم صمام التحكم الهوائي ذو المقعد المزدوج ZJHN على نطاق واسع في صناعات مثل:
-
المعالجة الكيميائية: للتحكم في تدفق المواد الكيميائية المسببة للتآكل والكاشطة.
-
النفط والغاز: مثالية لإدارة تدفق الغاز والنفط تحت ظروف الضغط العالي.
-
المستحضرات الصيدلانية: يضمن التحكم الدقيق في العمليات الصيدلانية الهامة.
-
معالجة المياه: يوفر أداءً موثوقًا في مرافق معالجة المياه لإدارة التدفق بشكل فعال.
الاستخدام الصناعي
-
التحكم في الأنظمة المعقدة: مع القدرة على التعامل مع أنظمة الضغط العالي ودرجة الحرارة العالية والطين الثقيل، فإن صمام ZJHN مناسب للبيئات الصناعية القاسية.
-
تطبيقات درجات الحرارة العالية: يضمن التصميم المقاوم للحرارة طول العمر والموثوقية في الأنظمة التي تتعامل مع درجات الحرارة المرتفعة المتقلبة.
لماذا تختار تصميم المقعد المزدوج؟
مقابل صمامات المقعد الواحد
- ◉ قدرة تدفق أعلى بنسبة 40%
- ◉ القوى المتوازنة تقلل حمل المحرك بنسبة 50%
- ◉ مناسبة لتطبيقات ΔP الأعلى
مقابل الصمامات الموجهة بالقفص
- ◉ لا يوجد انسداد في القفص في خدمات الملاط
- ◉ متطلبات صيانة أقل
- ◉ استقرار أفضل في البيئات الاهتزازية
