نظرة عامة سريعة

A صمام فحص مزدوج اللوحة، المعروف أيضًا باسم أ صمام فحص مزدوج اللوحة، هو حل مدمج وفعال لمنع التدفق العكسي في أنظمة الأنابيب الصناعية. يسمح تصميمها المفصلي المركزي المدعوم بنابض بالإغلاق السريع وتقليل المطرقة المائية وتقليل فقدان الضغط. تشرح هذه المقالة كيفية عمله، وأين يعمل بشكل أفضل، وكيفية تحديد التكوين المناسب لتحقيق الموثوقية على المدى الطويل.صمام فحص مزدوج اللوحة من نوع الرقاقة

سيناريو العالم الحقيقي: لماذا يعد التدفق العكسي قاتلًا صامتًا

تخيل أن مضخة الطرد المركزي تتوقف عن العمل بشكل غير متوقع. لجزء من الثانية، ينعكس التدفق. بدون وجود صمام فحص فعال، يمكن أن يؤدي هذا التدفق العكسي إلى اصطدام دافعة المضخة أو إتلاف الأختام أو تشقق دعامات الأنابيب.
وهذا هو بالضبط حيث أ صمام فحص مزدوج اللوحة يقوم بعمله بهدوء، سريعًا، ومنضبطًا، وبدون دراما.

نقاط الألم الشائعة للمستخدم

التدفق العكسي غير المنضبط

تغلق صمامات فحص التأرجح التقليدية ببطء وتعتمد على الجاذبية، مما يجعلها عرضة للتدفق العكسي أثناء عمليات الإغلاق المفاجئ.

مطرقة الماء والضوضاء

يؤدي تأخير إغلاق القرص إلى حدوث زيادات في الضغط، مما يؤدي إلى اهتزاز الأنابيب، والضوضاء، وفشل التعب على المدى الطويل.

مساحة التثبيت محدودة

تجعل الأبعاد الكبيرة وجهاً لوجه من الصعب تركيب صمامات الفحص التقليدية في أنظمة الانزلاق المدمجة.

الحلول العملية التي تقدمها صمامات عدم الرجوع ذات اللوحة المزدوجة

إغلاق سريع بمساعدة الربيع

الزنبركات المدمجة تجبر الصفائح على الإغلاق فورًا عندما يتباطأ التدفق، مما يقلل من السرعة العكسية.

تصميم رقاقة مدمجة

يتناسب الجسم ذو شكل الرقاقة بين الشفاه، مما يقلل الوزن والتكلفة ووقت التثبيت.

هيكل القرص المزدوج المتوازن

تعمل اللوحتان الأصغر حجمًا على توليد قصور ذاتي أقل، مما يتيح تشغيلًا أكثر سلاسة وتقليل التآكل.

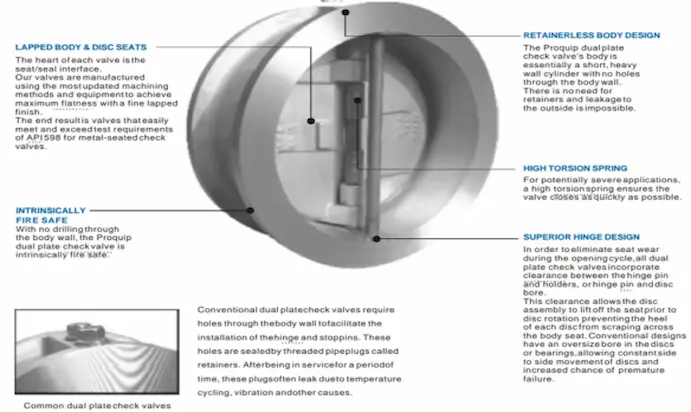

تفاصيل صمام فحص مزدوج اللوحة.

مبدأ العمل لصمام فحص اللوحة المزدوجة

مرحلة فتح التدفق

عندما يتجاوز ضغط التدفق الأمامي قوة الزنبرك، تدور اللوحتان بشكل مفتوح حول دبوس مفصلي مركزي. يمر التدفق بشكل متناظر عبر جسم الصمام.

حالة التدفق المستقر

عند التدفق الكامل، تظل اللوحات مفتوحة مع الحد الأدنى من العوائق، مما يؤدي إلى انخفاض الضغط المنخفض مقارنة بصمامات فحص التأرجح.

منع التدفق العكسي

ومع تباطؤ التدفق، تبدأ الينابيع في الإغلاق من قبل يتطور التدفق العكسي. تُغلق الألواح بإحكام على المقعد، مما يمنع التدفق العكسي والمطرقة المائية.

هذا الإجراء الذي يحركه الربيع هو الفرق الرئيسي بين أ صمام فحص مزدوج اللوحة والتصميمات التي تعتمد على الجاذبية.

دراسة الحالة: حماية المضخة في نظام التدفئة والتهوية وتكييف الهواء (HVAC).

في حلقة الماء المبرد HVAC الشاهقة، أ صمام فك صمام فحص مزدوج اللوحة تم استبدال صمام فحص التأرجح الصاخب.
النتائج بعد 12 شهرًا:

  • تقليل ضوضاء النظام بنسبة 35%

  • لم يتم تسجيل أي أحداث مطرقة مائية

  • تحسين عمر ختم المضخة

أبلغ العميل أيضًا عن سهولة الصيانة بسبب تركيب رقاقة الصمام.

البيانات الهندسية ومقارنة الأداء

ميزة صمام فحص مزدوج اللوحة صمام فحص التأرجح
سرعة الإغلاق سريع جدًا بطيء
خطر المطرقة المائية منخفض عالية
طول التثبيت قصير طويل
اتجاه التركيب أي يفضل أفقيا
فقدان الضغط منخفض متوسط

وهذا ما يفسر السبب صمامات فحص مزدوجة اللوحة يتم تحديدها بشكل متزايد في الأنظمة الحديثة.

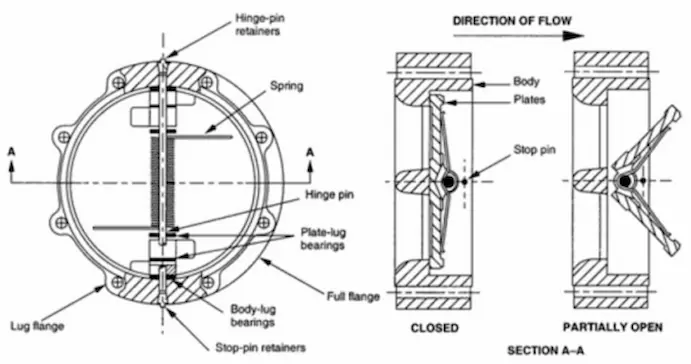

هيكل داخلي لصمام فحص مزدوج اللوحة

اتجاهات السوق واعتماد الصناعة

  • الطلب المتزايد في التدفئة والتهوية وتكييف الهواء, معالجة المياه، و الحماية من الحرائق

  • زيادة الاستخدام في أنظمة مدمجة محمولة على الانزلاق

  • الأفضلية ل الفولاذ المقاوم للصدأ لوحة مزدوجة فحص الصمامات في البيئات المسببة للتآكل

  • ابتعد عن صمامات فحص التأرجح في خطوط تفريغ المضخة

تعترف معايير الصناعة بشكل متزايد بصمامات الفحص سريعة الإغلاق كأفضل ممارسة لحماية المضخة.

توصيات الاختيار والاستخدام

  • اختر الفولاذ المقاوم للصدأ للتطبيقات المسببة للتآكل أو الصحية

  • اختر حديد الدكتايل لخدمات المياه العامة والتكييف

  • تأكد من توافق مادة الزنبرك مع درجة الحرارة والوسائط

  • تأكد من معيار الحافة الصحيح (ANSI، DIN، JIS)

  • قم بالتثبيت في خطوط تفريغ المضخة لتوفير الحماية المثلى

يقدم Vcore Valve تكوينات مخصصة لتتناسب مع ظروف التشغيل الحقيقية، وليس فقط بيانات الكتالوج.

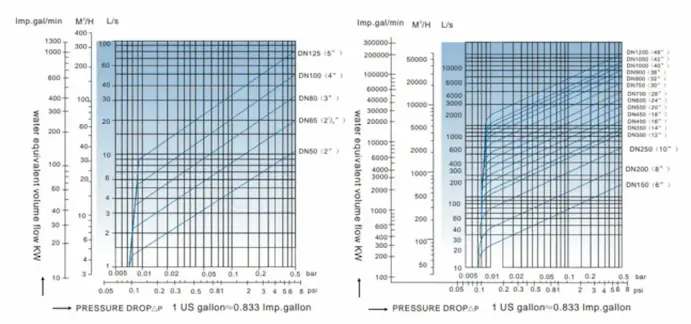

معلمات صمام فحص اللوحة المزدوجة

الخلاصة: صمام صغير يمنع المشاكل الكبيرة

A صمام فحص مزدوج اللوحة قد يبدو الأمر بسيطًا، لكن تأثيره الهندسي كبير. إن الإغلاق السريع والحجم الصغير ومنع التدفق العكسي الموثوق به يجعلها واحدة من أذكى الترقيات لأنظمة خطوط الأنابيب الحديثة.

👉 اتصل بـ Vcore Valve لتحديد صمام الفحص المزدوج المناسب لتطبيقك وحماية نظامك من أضرار التدفق المخفية.

الأسئلة الشائعة

ما هو صمام فحص اللوحة المزدوجة؟

إنه صمام فحص مدمج يستخدم لوحتين محملتين بنابض لمنع التدفق العكسي بسرعة وكفاءة.

كيف يختلف صمام فحص اللوحة المزدوجة عن صمام فحص التأرجح؟

فهو يغلق بشكل أسرع، ويقلل المطرقة المائية، ويتطلب مساحة تركيب أقل.

هل يمكن تركيب صمام فحص مزدوج اللوحة عموديًا؟

نعم، يمكن تركيبه في خطوط الأنابيب الأفقية والرأسية.

هل انخفاض الضغط مرتفع في صمامات الفحص ذات اللوحة المزدوجة؟

لا، يوفر التصميم الانسيابي ثنائي القرص فقدانًا منخفضًا للضغط.

ما هي المواد المتوفرة؟

تشمل المواد الشائعة حديد الدكتايل والفولاذ الكربوني والفولاذ المقاوم للصدأ.

هل صمامات الفحص ذات اللوحة المزدوجة مناسبة لمنافذ المضخة؟

نعم، يوصى بها بشدة لحماية تفريغ المضخة.

مرجع

  • تحقق من مبادئ ديناميكيات سائل الصمام

  • معايير حماية مضخة HVAC

  • المبادئ التوجيهية لمنع التدفق العكسي لخطوط الأنابيب الصناعية
