Beim Öffnen des Ventils bewegt sich der Exzenterkegel vom Sitz weg, anstatt ständig an der Dichtfläche zu reiben. Dies trägt dazu bei, die Reibung zu reduzieren, das Betriebsdrehmomentverhalten zu verbessern und eine zuverlässigere Steuerung in schmutzigen oder partikelhaltigen Flüssigkeiten zu unterstützen. Die richtige Auswahl hängt vom Zustand des Mediums, dem Feststoffgehalt, dem Druckabfall, der erforderlichen Durchflusscharakteristik, der Antriebsgröße und den Anforderungen an die Regelgenauigkeit ab.
Wichtige Produktmerkmale
- Exzentrisches Drehkegeldesign zur Kontrolle von Schmutzflüssigkeiten und Schlamm
- Der Stopfen bewegt sich beim Öffnen vom Sitz weg, um Reibung und Verschleiß zu reduzieren
- Geeignet für modulierende Steuerung, nicht nur für die Auf-Zu-Isolierung
- Anwendbar auf Abwasser, Zellstoff, Schlamm, chemische und feststoffhaltige Medien nach Überprüfung
- Manuelle, pneumatische oder elektrische Stellantriebsoptionen je nach Steuerungsanforderung
- Stellungsregler, Endschalter, Magnetventil oder Feedback-Zubehör sind bei Bedarf erhältlich
- Flansch- oder projektspezifischer Endanschluss je nach Rohrleitungsdesign
- Nützlich, wenn Kugelregelventile der Gefahr von Verstopfungen oder Erosion ausgesetzt sind
Produktkonfiguration
| Konfigurationselement | Gemeinsame Konfiguration | Projektoptionen |
|---|---|---|
| Ventiltyp | Exzentrisches Kegelsteuerventil | Exzentrisches Drehkegelventil für modulierenden oder Auf-Zu-Betrieb |
| Hauptfunktion | Durchflussregulierung für Schmutzflüssigkeiten und Schlammanwendungen | Stetige Regelung, Drosselung oder Trennung je nach gewählter Ausführung |
| Körpermaterial | Kohlenstoffstahl, Sphäroguss oder Edelstahl | Je nach Medium spezielle Legierung oder ausgekleidete Konstruktion |
| Steckerdesign | Exzentrischer Drehstecker | Metallisch dichtende, federnd dichtende oder projektspezifische Steckerkonstruktion |
| Sitzmaterial | Metallsitz oder elastischer Sitz | Hartbeschichtetes, gummiertes, PTFE- oder projektspezifisches Sitzmaterial |
| Betrieb | Pneumatischer Antrieb mit Stellungsregler | Bei Bedarf elektrischer Stellantrieb, Handgetriebe oder Steuerungszubehör |
| Verbindung beenden | Flanschverbindung | Projektspezifischer Anschluss gemäß Rohrleitungsnorm |
Technische Spezifikationen
| Spezifikationsartikel | Typische / verfügbare Optionen |
|---|---|
| Produkttyp | Exzentrisches Kegelregelventil / exzentrisches Drehkegelventil |
| Primäre Funktion | Modulierende Durchflussregelung für Schmutzflüssigkeiten, Abwasser, Schlamm und Chemikalien |
| Ventildesign | Exzentrischer Drehkegel, Flanschkörper, Drehsteuerventilstruktur |
| Größenbereich | Gemäß ausgewählter Produktserie und genehmigter Zeichnung |
| Druckbewertung | Je nach Karosseriedesign, Sitzmaterial, Aktuatorauswahl und Projektspezifikation |
| Körpermaterial | Kohlenstoffstahl, Sphäroguss, Edelstahl oder projektspezifisches Material |
| Stopfen-/Besatzmaterial | Edelstahl, Hartmetalllegierung, beschichtete Beschläge oder projektspezifisches Material |
| Sitzplatzoptionen | Metallsitz, elastischer Sitz oder ausgewähltes Dichtungsmaterial je nach Einsatzzweck |
| Strömungscharakteristik | Ausgewählt nach Regelanforderung, Cv-Wert und Prozessdaten |
| Betrieb | Pneumatischer Antrieb, elektrischer Antrieb, manuelles Getriebe oder Steuerungszubehörpaket |
| Zubehör | Stellungsregler, Luftfilterregler, Magnetventil, Endschalter, Handrad oder Rückmeldegerät |
| Typische Medien | Abwasser, Schlamm, Zellstoff, chemische Lösungen, verschmutzte Flüssigkeiten und feststoffhaltige Medien nach Überprüfung |
| Testreferenz | Gemäß genehmigter Prüfspezifikation und ggf. ausgewählter Produktnorm |
Technischer Hinweis: Veröffentlichen Sie keine festen Cv-Werte, Leckageklassen, Druckabfallgrenzen, Temperaturbereiche, Feststoffhandhabungsfähigkeiten oder Verstopfungsschutzaussagen, bis das Medium, die Durchflussrate, der Druckabfall, der Feststoffgehalt, die Antriebsgröße und die ausgewählte Ventilkonstruktion bestätigt sind.
So funktioniert ein Exzenterkegelregelventil
Ein Exzenterkegel-Steuerventil verwendet einen Drehkegel als Drosselelement. Der Kegel ist außermittig zum Ventilsitz montiert. Wenn sich das Ventil zu öffnen beginnt, bewegt die exzentrische Bewegung den Stopfen vom Sitz weg, wodurch die direkte Reibung zwischen Stopfen und Dichtfläche verringert wird.
Während des Betriebs dreht der Aktuator den Stopfen, um die Öffnungsfläche zu ändern und den Durchfluss zu regulieren. Diese Drehsteuerungsstruktur kann für schmutzige Flüssigkeiten, Abwasser, schlammartige Medien und Dienste nützlich sein, bei denen Schwebstoffe das Verstopfungsrisiko in herkömmlichen Steuerventilgarnituren erhöhen können.
Exzentrisches Kegelregelventil vs. Kugelregelventil
| Vergleichsartikel | Exzentrisches Kegelsteuerventil | Kugelregelventil |
|---|---|---|
| Steuerelement | Exzentrischer Drehstecker | Linearer Stecker und Sitzverkleidung |
| Typische Stärke | Schmutzige Flüssigkeiten, Abwasser, Schlamm und ausgewählte feststoffhaltige Dienstleistungen | Saubere Flüssigkeiten, Dämpfe, Gase und präzise Prozesssteuerung |
| Verstopfungsgefahr | Aufgrund des einfacheren rotierenden Strömungswegs ist der Anteil verschmutzter Medien häufig geringer | Kann je nach Ausstattungsdesign bei schmutzigen oder feststoffhaltigen Medien höher sein |
| Kontrollgenauigkeit | Geeignet für viele modulierende Dienste nach Größenprüfung | Wird oft für eine hochpräzise Steuerung in sauberen Medien ausgewählt |
| Auswahlfokus | Feststoffgehalt, Kegeldesign, Sitzverschleiß, Drehmoment und Antriebsdimensionierung | Cv, Innengarnitur, Druckabfall, Geräusch, Kavitation und Leckageklasse |
Exzentrisches Kükenregelventil im Vergleich zu allgemeinem Kükenventil
Für die Auf-Zu-Absperrung wird in der Regel ein allgemeiner industrieller Kükenhahn gewählt. Ein exzentrisches Kegelregelventil ist für den modulierenden Betrieb konzipiert, bei dem die Kegelposition durch einen Stellantrieb und einen Stellungsregler eingestellt wird, um den Durchfluss zu steuern. Die Hauptunterschiede liegen in der Exzenterbewegung, dem Sitzdesign und dem Antriebspaket.
| Vergleichsartikel | Exzentrisches Kegelsteuerventil | Allgemeines Kükenventil |
|---|---|---|
| Hauptfunktion | Durchflussregulierung und modulierende Steuerung | Ein-Aus-Isolierung |
| Betrieb | Pneumatischer oder elektrischer Antrieb mit Steuerungszubehör | Manueller, Getriebe-, pneumatischer oder elektrischer Auf-Zu-Betrieb |
| Typische Medien | Kontrolle von Abwasser, Schlamm, Zellstoff, Chemikalien und verschmutzten Flüssigkeiten | Isolierung von Öl-, Gas-, Wasser-, Chemie- oder allgemeinen Rohrleitungen |
| Auswahlfokus | Cv, Regelbereich, Antriebsdimensionierung, Sitzverschleiß und Prozessstabilität | Druckstufe, Dichtung, Gehäusematerial und Betätigungsdrehmoment |
Informationen zu allgemeinen Auf-Zu-Kükenventilanwendungen finden Sie in unserem Industrielles Kükenventil. Weitere Produkte zur Durchflussregulierung finden Sie unter Kategorie „Steuerventile“..
Antriebs- und Steuerungszubehör
Ein Exzenterkegelregelventil wird normalerweise mit einem Stellantrieb und Steuerzubehör entsprechend dem Prozesssteuersignal geliefert. Für die modulierende Steuerung ist eine pneumatische Betätigung üblich, während je nach Standortbedingungen eine elektrische Betätigung gewählt werden kann.
| Zubehör | Zweck |
|---|---|
| Pneumatischer Aktuator | Bietet Drehbewegung zur modulierenden oder Ein-/Aus-Ventilsteuerung |
| Elektrischer Aktuator | Wird dort eingesetzt, wo elektrische Steuerung oder Standortautomatisierung einen motorisierten Betrieb erfordern |
| Positionierer | Passt die Ventilposition entsprechend dem Steuersignal für modulierenden Betrieb an |
| Luftfilterregler | Steuert den Versorgungsdruck der Instrumentenluft für den pneumatischen Betrieb |
| Endschalter | Stellt dem Steuerungssystem eine Rückmeldung zu „Offen/Geschlossen“ oder „Position“ zur Verfügung |
| Magnetventil | Unterstützt Ein-Aus-Steuerung, Fehlerpositionslogik oder Automatisierungsanforderungen |

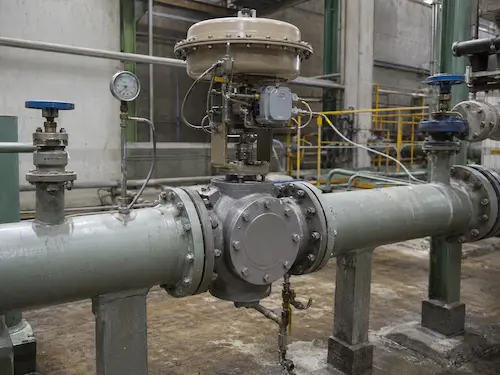

Typische Anwendungen
- Durchflussregelung einer Kläranlage
- Schlamm- und Schmutzwasserkontrollleitungen
- Hilfskontrolldienst für Bergbauschlamm und Abraum nach Überprüfung
- Steuerung von Prozessflüssigkeiten für Zellstoff und Papier
- Regulierung chemischer Schlämme und verunreinigter Flüssigkeiten
- Industrielle Prozesslinien mit Schwebstoffen
- Kühlwasser, Prozesswasser und Versorgungssysteme mit dem Risiko verschmutzter Medien
- Durchflusskontrolldienst, bei dem Kugelventilgarnituren schnell verstopfen oder verschleißen können
Informationen zur Auswahl von Schlamm- und Schmutzflüssigkeitsventilen finden Sie unter Auswahl des Schlammventils. Für Schlamm- und Bergbauanwendungen siehe Schlamm- und Bergbauventile.
Anwendungsgrenzen
- Nicht empfohlen für extrem scharfe oder sehr harte Partikel, es sei denn, die Bezugs- und Sitzmaterialien wurden speziell geprüft.
- Ohne detaillierte Überprüfung der Steuerventildimensionierung nicht für den Einsatz bei starker Kavitation, Flashing oder hohem Geräuschpegel geeignet.
- Für den Einsatz bei hohem Druckabfall ist eine Überprüfung von Stellantrieb, Innengarnitur, Sitz und Erosion erforderlich.
- Kristallisierende Medien können das Drehmoment erhöhen oder die Bewegung des Stopfens beeinträchtigen.
- Klebrige oder verkrustende Medien erfordern möglicherweise eine Reinigung, Spülung oder eine spezielle Designüberprüfung.
- Als völlig verstopfungs- oder verschleißfest sollte man es nicht bezeichnen.
- Die Leckageklasse hängt vom gewählten Sitzdesign und den Testspezifikationen ab.
- Die Steuerungsleistung hängt von der korrekten Cv-Berechnung, der Antriebsdimensionierung und den Prozessdaten ab.
Inspektion und Dokumentation
| Inspektion / Dokument | Zweck |
|---|---|
| Materialprüfzertifikat | Bestätigt bei Bedarf Gehäuse, Stopfen, Schaft und druckführendes Material. |
| Maßprüfung | Überprüft Baulänge, Flanschbohrung, Antriebsschnittstelle und Ventilmarkierung. |
| Shell-Drucktest | Überprüft die Integrität des druckhaltigen Körpers unter vereinbarten Testbedingungen. |
| Sitzdichtheitstest | Überprüft die Absperrleistung gemäß der ausgewählten Sitzkonstruktion und den Inspektionsanforderungen. |
| Funktioneller Schlaganfalltest | Überprüft die Drehung des Steckers, den Stellweg, den Öffnungswinkel und die mechanische Bewegung. |
| Kalibrierung des Stellungsreglers | Überprüft die Reaktion des Ventils auf das Steuersignal, wenn der Stellungsregler mit Strom versorgt wird. |
| Drehmoment-/Antriebsprüfung | Bestätigt die Stellantriebsleistung und den Betriebsdrehmomentspielraum unter vereinbarten Bedingungen. |
| Endgültiges Datenbuch | Sammelt Zeichnungen, Zertifikate, Inspektionsprotokolle, Testberichte und Verpackungsdokumente. |
Die Exportverpackung soll Flanschflächen, Sitzbereich, Stopfenoberfläche, Wellendichtbereich, Stellantrieb, Stellungsregler, Schläuche und Steuerungszubehör schützen. Ventile können je nach Ventilgröße und Versandart mit Flanschabdeckungen, feuchtigkeitsbeständiger Verpackung, Schaumstofftrennung und verstärkten Sperrholzkisten verpackt werden.
Für die Ventilauswahl erforderliche Informationen
- Ventilgröße und -menge
- Mittlerer Name und Zusammensetzung
- Feststoffgehalt, Partikelgröße und Abriebgrad
- Minimale, normale und maximale Durchflussrate
- Eingangsdruck und Ausgangsdruck
- Betriebsdruckabfall und maximaler Differenzdruck
- Betriebstemperatur und Auslegungstemperatur
- Erforderlicher Cv-Wert oder Prozesskontrolldaten, falls verfügbar
- Erforderliches Steuersignal, Fehlerposition und Antriebstyp
- Sitzleckageanforderung, falls angegeben
- Anforderungen an Gehäuse-, Stopfen-, Sitz- und Verkleidungsmaterialien
- Anschlussstandard, Face-to-Face-Anforderung und Installationsrichtung
- Prüf-, Dokumentations- und Fremdüberwachungspflicht
FAQ
Wozu dient ein Exzenterkegelregelventil?
Ein Steuerventil mit Exzenterkegel wird zur modulierenden Durchflussregelung in Abwasser-, Schlamm-, Zellstoff-, Chemikalien- und Schmutzflüssigkeitsleitungen verwendet, bei denen bei herkömmlichen Steuerventilgarnituren die Gefahr von Verstopfungen oder Verschleiß besteht.
Ist ein Exzenterkegelventil dasselbe wie ein normales Kegelventil?
Nein. Für die Auf-Zu-Absperrung wird normalerweise ein herkömmliches Kükenventil verwendet. Ein Regelventil mit Exzenterkegel dient zur Durchflussregulierung und wird normalerweise mit Stellantrieb, Stellungsregler und Steuerungszubehör geliefert.
Warum ist der Stecker exzentrisch?
Der Exzenterkegel bewegt sich beim Öffnen vom Sitz weg. Dies trägt dazu bei, die direkte Reibung zwischen Kegel und Sitz zu reduzieren, was bei schmutzigen oder partikelhaltigen Medien nützlich sein kann.
Ist es für den Güllebetrieb geeignet?
Es kann für ausgewählte Schlamm- oder Schmutzflüssigkeitsanwendungen in Betracht gezogen werden, aber Feststoffgehalt, Partikelhärte, Strömungsgeschwindigkeit, Druckabfall und Besatzmaterial müssen vor der Auswahl überprüft werden.
Welche Informationen werden für ein Angebot benötigt?
Geben Sie für ein Angebot Medium, Feststoffgehalt, Durchflussrate, Einlassdruck, Auslassdruck, Druckabfall, Temperatur, erforderliches Steuersignal, Fehlerposition, Sitzleckageanforderung, Materialanforderung und Inspektionsanforderungen an.
