Resumen rápido
Características clave del producto
- Selección confirmada por el proyecto: La configuración de la válvula de bola flotante se compara con la hoja de datos real.
- Diseño centrado en aplicaciones: El tipo de válvula, el método de sellado, el material y el método de operación se seleccionan en función de las condiciones de servicio.
- Borrar ruta de documentación: Se pueden preparar dibujos, registros de inspección y certificados cuando se enumeran en el pedido.
- Revisión práctica de ingeniería: Vcore Valve verifica los detalles de la instalación que afectan la operación en campo, no solo el nombre del producto.

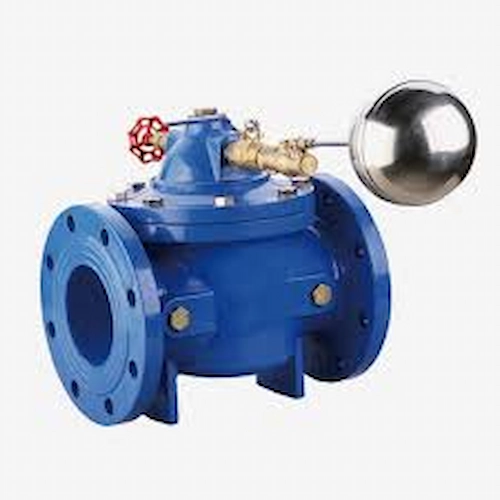

Descripción general del producto
A diferencia de una válvula de bola manual ordinaria, una válvula de bola flotante forma parte de un dispositivo de control de nivel. El movimiento del flotador actúa sobre el mecanismo de la válvula para que el flujo de líquido pueda controlarse sin energía externa en un servicio adecuado. La selección correcta depende del diseño del tanque, la condición de presión, el espacio disponible, la limpieza del medio, la compatibilidad del material y el acceso para mantenimiento.
La válvula de bola flotante recomendada debe confirmarse con el medio, la condición de presión y temperatura, los requisitos de conexión, el método de operación, los requisitos de inspección y los detalles de instalación en el sitio. Vcore Valve utiliza esa información para evitar suposiciones no respaldadas sobre el rango de tamaño, la clase de presión, el límite de temperatura, la clase de fuga o el cumplimiento de estándares.
Configuración del producto
| Artículo | Nota de selección |
|---|---|
| Tipo de válvula | Válvula de bola flotante para control automático del nivel de líquido. |
| Método de control | Movimiento mecánico del flotador; funcionamiento sin actuador cuando sea adecuado para el servicio |
| Estilo de conexión | Conexión roscada, bridada o específica del proyecto confirmada mediante hoja de datos |
| Diseño flotante | Tamaño del flotador, longitud del brazo y espacio libre de movimiento comparados con el diseño del tanque |
| Asiento y sello | Seleccionado según el medio, la temperatura y los requisitos de cierre. |
| Materiales | Materiales de carrocería, molduras y flotadores confirmados por datos de corrosión y servicio. |
Especificaciones técnicas
| Parámetro | Requisito de confirmación del proyecto |
|---|---|
| Rango de tallas | Confirmado por el modelo seleccionado y el requisito de conexión. |
| Condición de presión | Se debe comparar con la presión de entrada y el servicio de control del tanque. |
| Rango de temperatura | Confirmado por la compatibilidad del material y del sello. |
| Rendimiento de fuga | Definido por el diseño del asiento seleccionado y los requisitos de inspección. |
| Idoneidad media | Agua limpia y fluidos industriales seleccionados después de la revisión de compatibilidad |
| Documentación | Documentos de inspección y materiales disponibles cuando se requieren por pedido. |

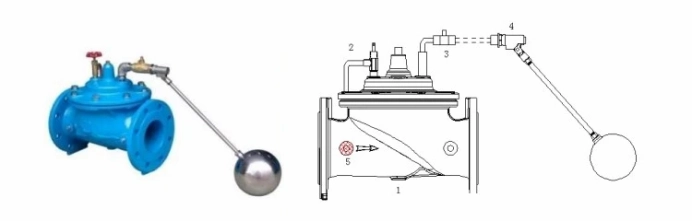

Cómo funciona el diseño
La válvula de bola flotante debe seleccionarse alrededor del tanque, no solo alrededor de la tubería. Una revisión correcta incluye la presión de entrada, la banda de nivel esperada, la turbulencia, el recorrido del flotador, el espacio de instalación disponible y si el flotador puede moverse libremente. Vcore Valve evita tratar el producto como una válvula de cierre universal porque el comportamiento de control depende en gran medida de la instalación.
Para cotización, Vcore Valve trata la válvula de bola flotante como parte de un sistema. El mismo nombre de producto puede requerir diferentes materiales del cuerpo, materiales de sellado, dimensiones de conexión, métodos de operación y documentos de inspección cuando cambia el medio, la temperatura, la presión, la frecuencia de los ciclos o la posición de instalación.
Comparación de productos
| Opción de válvula | Punto de selección principal | Escenario de revisión típico |
|---|---|---|
| válvula de bola de flotador | Control mecánico del nivel de líquido mediante un mecanismo de flotador. | Tanques y depósitos que requieren control de llenado automático |
| válvula de bola manual | Aislamiento manual de apertura y cierre de cuarto de vuelta | Aislamiento de tuberías donde no se requiere control de nivel |
| válvula de control | Control modulante con actuador y entrada de señal. | Bucles de proceso automatizados con instrumentación. |
| válvula de retención | Previene el flujo inverso a través de una acción unidireccional. | Prevención de reflujo en tuberías en lugar de control del nivel del tanque |
Lista de verificación de selección
| Elemento de la lista de verificación | Por qué es importante |
|---|---|
| Diseño del tanque revisado | Se debe confirmar el movimiento del flotador y la distancia de instalación. |
| Presión de entrada comprobada | El exceso de presión puede afectar la estabilidad del cierre y la vida útil del asiento. |
| Compatibilidad media comprobada | Los materiales del cuerpo, el flotador y el sello deben coincidir con la química del líquido. |
| Conexión confirmada | La rosca, la brida o la conexión especial deben coincidir con el diseño de la tubería. |
| Acceso de mantenimiento previsto | La inspección del flotador y del asiento debería ser posible después de la instalación. |

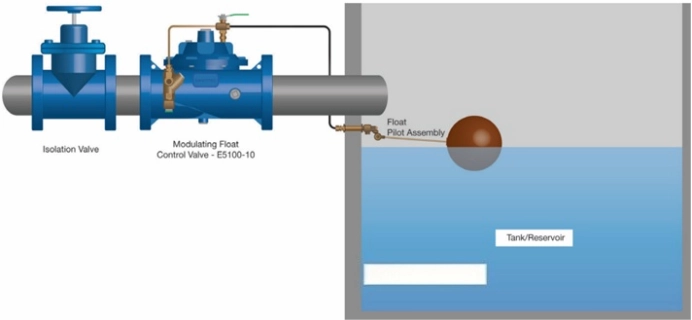

Aplicaciones típicas
- Tanques y depósitos de agua que requieren control de llenado automático
- Sistemas de agua de refrigeración y servicios públicos después de la revisión de presión
- Sistemas de almacenamiento de líquidos industriales con medios limpios compatibles.
- Control de nivel mecánico simple donde se prefiere el funcionamiento sin energía
Límites de aplicación
- No recomendado para lodos sucios, sólidos pesados o medios pegajosos a menos que el mecanismo se revise especialmente.
- No sustituye a una válvula de control instrumentada cuando se requiere un control modulante preciso
- La turbulencia del tanque, la alta presión de entrada o el movimiento restringido del flotador pueden causar un funcionamiento inestable
Notas de ingeniería
No seleccione una válvula de bola flotante únicamente de un tamaño o rango de presión copiado. Las páginas de productos antiguas suelen contener gamas genéricas que pueden no coincidir con el modelo de válvula real. Vcore Valve confirma el diseño final a partir del dibujo del producto seleccionado y la hoja de datos del cliente antes de publicar o comprometerse con los valores técnicos.
Flujo de trabajo de pedidos
| paso | acción |
|---|---|
| 1 | Enviar datos del medio, presión-temperatura, tamaño de tubería y requisitos de conexión. |
| 2 | Confirmar el tipo de válvula, el material, el diseño del asiento y el método de operación. |
| 3 | Revisar el dibujo, la hoja de datos y los requisitos de inspección. |
| 4 | Confirmar términos comerciales, cronograma de producción y paquete de documentos. |
| 5 | Inspeccionar, empaquetar y enviar de acuerdo con los requisitos del pedido confirmado. |
¿Por qué trabajar con la válvula Vcore?
Vcore Valve ayuda a los compradores industriales a convertir el nombre de un producto en una especificación de válvula confirmada. El equipo revisa la aplicación, comprueba si la válvula de bola flotante seleccionada es adecuada y prepara una cotización basada en la construcción confirmada en lugar de afirmaciones genéricas sin respaldo.
Inspección y Documentación
| Documento o cheque | Disponibilidad |
|---|---|
| Certificado de materiales | Disponible cuando se especifica en la orden de compra. |
| Registro de prueba de presión | Preparado según el requisito de inspección confirmado. |
| Dibujo acotado | Proporcionado para revisión cuando se confirme el modelo seleccionado. |
| Fotos de embalaje | Disponible antes del envío cuando se solicite |
| Placa de identificación y marcado | Preparado según pedido y requisitos documentales aplicables. |
Información requerida para la cotización
- Tamaño de válvula o tamaño de tubería y estándar de conexión
- Datos de composición, temperatura y presión del medio.
- Método de operación: manual, de engranajes, neumático o eléctrico cuando corresponda
- Preocupaciones por la preferencia de materiales y la corrosión
- Requisitos de inspección, documentación y embalaje.
Recursos relacionados con válvulas
Revise las páginas de válvulas relacionadas que técnicamente están más cerca de esta familia de productos:
- Válvula de bola con asiento de metal
- Válvula de bola estándar doble ANSI/JIS
- Válvula de bola conformada de tres vías
Para referencia general sobre el diseño de válvulas, consulte Información sobre estándares de válvulas ASME B16.34. El cumplimiento final debe ser confirmado por el modelo de producto seleccionado y la ficha técnica del proyecto.
Preguntas frecuentes
¿Para qué se utiliza una válvula de bola flotante?
Una válvula de bola de flotador se utiliza para el control automático del nivel de líquido en tanques o depósitos adecuados donde el flotador puede moverse libremente.
¿Es igual que una válvula de bola normal?
No. Una válvula de bola normal suele ser una válvula de aislamiento manual o accionada, mientras que una válvula de bola de flotador utiliza el movimiento del flotador para controlar el nivel.
¿Qué información se necesita antes de la selección?
Se debe proporcionar el plano del tanque, el medio líquido, la presión de entrada, el tipo de conexión, la posición de instalación y el material requerido.
¿Puede funcionar sin energía?
En aplicaciones adecuadas, el mecanismo de flotador mecánico puede funcionar sin alimentación externa. La idoneidad final debe ser comprobada por el modelo seleccionado.
¿Puede Vcore Valve personalizar los materiales?
Las opciones de materiales se pueden revisar según los requisitos de corrosión, temperatura y compatibilidad de líquidos.
Comida práctica para llevar
Una selección confiable de válvulas de bola flotante comienza con los datos de servicio. Envíe a Vcore Valve la hoja de datos del proyecto y el equipo revisará los materiales, el diseño del sellado, los detalles de la conexión, el método de operación y los documentos de inspección antes de confirmar la oferta final.
