Ikhtisar Singkat

Pemahaman DN dan PN di katup sangat penting bagi para insinyur dan pembeli yang memilih katup industri. DN (Diameter Nominal) mewakili klasifikasi ukuran nominal katup, sedangkan PN (Nominal Tekanan) menunjukkan peringkat tekanan yang dapat ditahan oleh katup dengan aman. Bersama-sama, Spesifikasi katup DN dan PN memastikan kompatibilitas dengan sistem perpipaan dan pengoperasian yang aman di bawah tekanan.

---

Skenario Teknik yang Dikenal

Seorang insinyur proyek menerima lembar spesifikasi yang menunjukkan:

DN100 PN16

Insinyur segera memahami ukuran katup, namun pertanyaan kuncinya tetap ada:

Apakah peringkat tekanan cukup untuk sistem perpipaan?

Jika tekanan pengoperasian mencapai 15 bar dengan lonjakan sesekali, katup PN16 dapat berfungsi — namun dengan margin keselamatan minimal.

Situasi seperti ini menunjukkan mengapa pengertian Arti katup DN dan PN sangat penting untuk sistem industri.

---

Masalah Umum yang Dihadapi Pembeli

Kebingungan Antara Ukuran Katup dan Peringkat Tekanan

Banyak pembeli baru berasumsi DN mengacu pada kapasitas tekanan, padahal itu sebenarnya mewakili diameter nominal.

Pemilihan Kelas Tekanan yang Salah

Memilih yang benar Ukuran katup DN tapi yang salah Peringkat PN dapat menyebabkan kebocoran, deformasi, atau kegagalan katup prematur.

Mencampur Standar Internasional

Proyek global terkadang bercampur Standar DN/PN dengan Peringkat Kelas ANSI, menyebabkan masalah kompatibilitas selama instalasi.

---

Solusi Praktis Pemilihan DN dan PN

Cocokkan DN Dengan Diameter Pipa

Itu penunjukan DN memastikan katup cocok dengan pipa, flensa, dan alat kelengkapan dengan ukuran nominal yang sama.

Pilih PN Berdasarkan Tekanan Sistem Maksimum

Insinyur biasanya memilih katup dengan a Peringkat PN lebih tinggi dari tekanan operasi sistem.

Pertimbangkan Efek Suhu

Temperatur yang lebih tinggi mengurangi batas tekanan yang diijinkan. Selalu periksa peringkat tekanan-suhu sebelum seleksi akhir.



---

Apa Arti DN dalam Katup?

DN adalah singkatan Diameter Nominal, cara standar untuk mengidentifikasi ukuran pipa dan katup.

Poin-poin penting:

• DN mewakili klasifikasi diameter nominal

• Ini memastikan kompatibilitas di seluruh saluran pipa dan katup

• Ini tidak mewakili diameter dalam yang tepat

Contoh ukuran DN:

Diameter pipa sebenarnya dapat bervariasi tergantung pada ketebalan dinding dan standar material.

---

Apa Arti PN dalam Katup?

PN adalah singkatan Tekanan Nominal, yang mewakili peringkat tekanan katup dalam kondisi standar.

Peringkat PN yang umum meliputi:

• PN6

• PN10

• PN16

• PN25

• PN40

• PN64

Misalnya:

PN16 menunjukkan katup yang dirancang untuk menahan Tekanan 16 bar pada suhu referensi.

Namun, tekanan sebenarnya yang diijinkan dapat berubah tergantung pada suhu dan bahan katup.

---

Perbedaan Antara DN dan PN

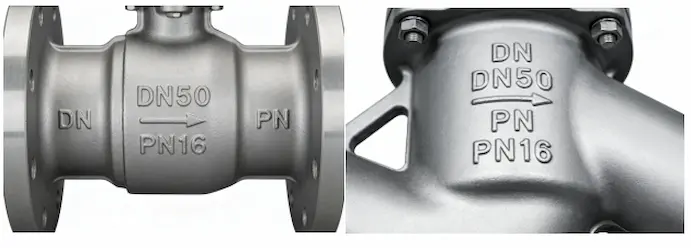

Meskipun DN dan PN muncul bersamaan pada label katup, keduanya mewakili parameter yang berbeda.

Secara sederhana:

DN memastikan katup cocok dengan pipa
PN memastikan katup menahan tekanan sistem

---

Studi Kasus: Pemilihan Peringkat PN yang Salah

Fasilitas pengolahan air terpasang DN200 PN10 katup kupu-kupu dalam pipa yang beroperasi di dekatnya tekanan 12 bar.

Selama lonjakan tekanan:

• badan katup mengalami deformasi

• kebocoran kecil terjadi pada sambungan flensa

Akar penyebabnya sudah jelas:

Itu Peringkat PN lebih rendah dari tekanan sistem.

Setelah mengganti katup dengan model PN16, sistem perpipaan beroperasi dengan andal tanpa kebocoran lebih lanjut.

---

Data/Analisis Ilmiah

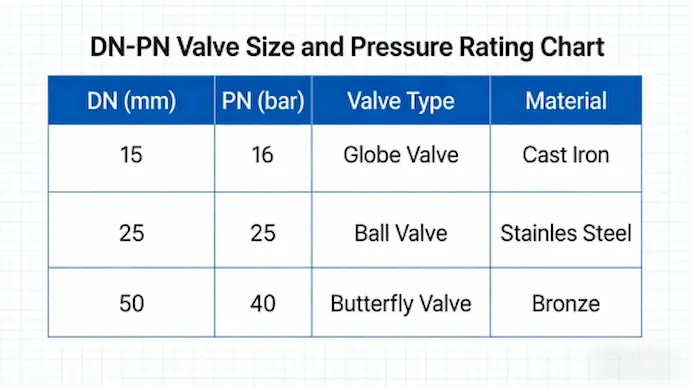

Di bawah ini adalah perbandingan tipikal yang disederhanakan Ukuran DN dan peringkat tekanan PN digunakan dalam aplikasi katup industri.

Klasifikasi ini membantu para insinyur menyeimbangkan kapasitas aliran, toleransi tekanan, dan biaya pemasangan.

---

Tren Industri dalam Standar Katup

Proyek infrastruktur modern semakin menggabungkan berbagai standar internasional.

Standar umum meliputi:

• ISO standar ukuran pipa untuk DN

• Klasifikasi tekanan PN Eropa

• Kelas tekanan ANSI untuk sistem Amerika

Untuk mengakomodasi proyek internasional, produsen seperti Katup Vcore sering menghasilkan katup yang kompatibel dengan keduanya Standar DN/PN dan ANSI.

---

Tip Praktis untuk Insinyur

Saat memilih katup industri, pertimbangkan pedoman berikut:

1. Selalu cocokkan DN dengan ukuran pipa

Memastikan kompatibilitas dengan pipa dan flensa.

2. Pilih PN dengan margin keamanan yang memadai

Lonjakan tekanan dapat melebihi tekanan operasi nominal.

3. Periksa penurunan suhu

Suhu tinggi mengurangi batas tekanan yang diijinkan.

---

Kesimpulan

Pemahaman Arti DN dan PN pada katup sangat penting untuk desain saluran pipa yang aman dan efisien. DN menentukan ukuran katup nominal, memastikan kompatibilitas dengan sistem perpipaan, sedangkan PN menunjukkan peringkat tekanan yang dapat ditangani katup dengan aman. Memilih kombinasi yang tepat membantu mencegah kebocoran, kegagalan sistem, dan waktu henti yang mahal.

Di Katup Vcore, kami memproduksi katup industri yang dirancang sesuai standar internasional Standar DN dan PN, membantu para insinyur dan pembeli memilih katup yang menghasilkan ukuran presisi dan kinerja tekanan yang andal.

---

FAQ

Apa yang dimaksud dengan DN pada katup?

DN adalah singkatan Diameter nominalnya, yang mewakili klasifikasi ukuran nominal yang digunakan untuk pipa dan katup.

Apa yang dimaksud dengan PN pada katup?

Maksudnya PN Nominal Tekanan, menunjukkan nilai tekanan yang dapat ditahan oleh katup dengan aman.

Apa yang dimaksud dengan DN50 PN16?

Artinya katup tersebut mempunyai a diameter nominal 50 mm dan sebuah peringkat tekanan 16 bar.

Apakah DN adalah diameter pipa sebenarnya?

Tidak. DN adalah a ukuran referensi standar, bukan diameter dalam yang tepat.

Apa yang terjadi jika rating PN terlalu rendah?

Katup dapat bocor, berubah bentuk, atau rusak jika tekanan sistem melebihi nilai PN-nya.

Bisakah DN/PN digunakan dengan sistem ANSI?

Ya, tetapi para insinyur harus memverifikasi kompatibilitas keduanya Peringkat PN dan kelas tekanan ANSI.

---
