Ringkasan Singkat
Itu batang anti ledakan adalah salah satu fitur keselamatan terpenting namun sering diabaikan katup bola industri. Ketika tekanan sistem meningkat secara tidak terduga, batang yang dirancang dengan buruk dapat keluar dari badan katup sehingga menimbulkan risiko keselamatan yang serius bagi personel dan peralatan. Di Katup Vcore, kami mempertimbangkan batang anti ledakan katup bola elemen desain yang tidak dapat dinegosiasikan, bukan peningkatan opsional. Artikel ini menjelaskan cara kerja batang anti ledakan, mengapa batang tersebut penting, dan cara mengidentifikasi desain yang sesuai dengan keyakinan.
Momen Rekayasa Dunia Nyata
“Katupnya tertutup… lalu batangnya keluar.”
Kalimat ini biasanya muncul dalam laporan kejadian, tidak pernah dalam spesifikasi desain. Insiden ledakan batang pohon jarang terjadi—tetapi jika terjadi, insiden tersebut merupakan kekerasan, berbahaya, dan sepenuhnya dapat dicegah jika dilakukan dengan benar desain batang katup bola.
Poin Masalah Pengguna Umum
Kurangnya Kesadaran
Banyak pembeli yang fokus pada material bodi dan kelas tekanan, mengabaikan fitur keselamatan internal seperti batang anti ledakan.
Kesulitan Mengidentifikasi Desain Anti-Ledakan yang Sebenarnya
Beberapa katup dipasarkan sebagai “anti-ledakan” tanpa memenuhi prinsip atau standar desain yang diakui.
Tekanan Kepatuhan Keselamatan
Proyek minyak & gas dan kimia semakin membutuhkan bukti yang terdokumentasi fitur keselamatan katup bola.
Solusi Praktis dari Vcore Valve
Pilih Desain Batang yang Dipasang di Internal
Benar sekali batang anti ledakan katup bola menggunakan batang yang dipasang dari dalam badan katup, secara fisik mencegah ejeksi di bawah tekanan.
Verifikasi Kepatuhan dengan Standar yang Diakui
Standar seperti katup bola API spesifikasi dan persyaratan keselamatan kebakaran dengan jelas mendefinisikan prinsip retensi batang yang dapat diterima.
Pilih Jenis Katup yang Tepat
Keduanya katup bola mengambang dan trunnion katup bola yang dipasang dapat dilengkapi batang anti-ledakan—tetapi pelaksanaan desain lebih penting daripada jenis katup.
Studi Kasus Penerapan Nyata
Kasus 1: Katup Isolasi Kilang
Sebuah kilang ditentukan katup bola yang aman terhadap api dengan batang anti-ledakan internal untuk layanan hidrokarbon.
Hasil: Lulus audit keselamatan tanpa temuan terkait batang selama inspeksi.
Kasus 2: Jalur Pemrosesan Bahan Kimia
Katup yang lebih tua tanpa batang anti-ledakan mengalami pergerakan batang di bawah siklus tekanan.
Hasil: Katup diganti dengan a katup bola baja tempa menampilkan bahu penahan batang internal, menghilangkan risiko.

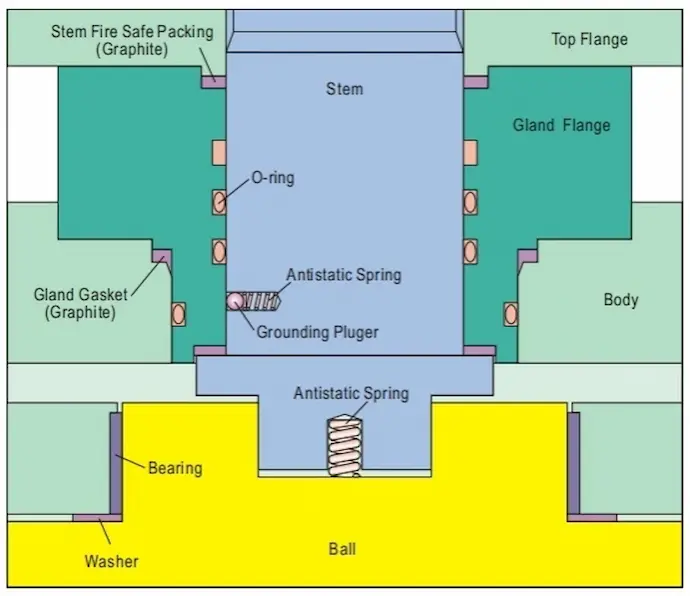

Analisis Teknis: Cara Kerja Batang Anti Ledakan
Dalam katup bola standar, tekanan sistem bekerja ke atas pada batang. Tanpa retensi, tekanan berlebihan atau kegagalan segel dapat memaksa batang keluar.
Logika Desain Batang Anti Ledakan
-
Batang dimasukkan dari dalam badan katup
-
Bahu batang lebih besar dari lubang batang
-
Tekanan mendorong batang ke dalam tubuh, bukan keluar
Perbandingan: Batang Anti Ledakan vs Batang Konvensional
| Fitur | Batang Anti Ledakan | Batang Konvensional |
|---|---|---|
| Pemasangan batang | Dalaman | Eksternal |
| Risiko ejeksi | Dieliminasi | Mungkin |
| Tingkat keamanan | Tinggi | Terbatas |
| Kepatuhan | API/aman api siap | Seringkali tidak patuh |
Uji teknik menunjukkan retensi batang internal dapat menahan tekanan jauh melampaui batas pengoperasian normal.
Data Keselamatan dan Perspektif Risiko
Tinjauan keamanan industri menunjukkan bahwa kegagalan yang berhubungan dengan batang, meskipun jarang terjadi, menyebabkan:
-
Insiden pelepasan cairan berenergi tinggi
-
Risiko cedera operator yang serius
-
Kerusakan peralatan sekunder
Dalam layanan kritis, dirancang dengan baik batang anti ledakan katup bola adalah persyaratan keselamatan dasar—bukan fitur premium.
Tren Industri dan Wawasan Pasar
-
Batang anti-ledakan kini menjadi standar di sebagian besar batang katup bola API
-
Kontraktor EPC semakin banyak yang menolak katup tanpa desain retensi batang yang terdokumentasi
-
Sertifikasi tahan api secara tidak langsung menegakkan persyaratan batang anti ledakan
Di Katup Vcore, semua katup bola industri dirancang dengan retensi batang internal sebagai praktik standar.
Rekomendasi Seleksi dan Penggunaan
-
Selalu minta konfirmasi desain batang selama penawaran harga
-
Tinjau gambar penampang katup, bukan hanya lembar data
-
Gabungkan batang anti-ledakan dengan fitur tahan api dan anti-statis
-
Hindari katup berbiaya rendah dengan konstruksi batang yang tidak jelas
Kesimpulan
Itu batang anti ledakan adalah komponen kecil dengan implikasi keselamatan yang sangat besar. Memilih katup bola tanpa fitur ini membuat sistem dan manusia menghadapi risiko yang tidak perlu.
Jika Anda menentukan katup bola industri untuk aplikasi yang menuntut, Katup Vcore memberikan desain yang telah terbukti dengan keamanan bawaan—direkayasa, diuji, dan didokumentasikan.
👉 Hubungi Vcore Valve hari ini untuk mendiskusikan solusi katup bola yang lebih aman untuk proyek Anda.
FAQ
Apa yang dimaksud dengan batang anti ledakan pada katup bola?
Ini adalah batang yang dirancang untuk mencegah ejeksi di bawah tekanan dengan ditahan secara internal.
Apakah batang anti ledakan wajib?
Mereka diwajibkan atau sangat direkomendasikan di sebagian besar aplikasi minyak & gas dan api.
Bisakah katup bola apung memiliki batang anti ledakan?
Ya. Baik desain terapung maupun trunnion dapat menyertakannya.
Bagaimana cara mengidentifikasi batang anti ledakan yang sebenarnya?
Periksa gambar penampang dan konfirmasi pemasangan batang internal.
Apakah API memerlukan batang anti ledakan?
Standar API secara efektif mengamanatkan retensi batang melalui persyaratan desain.
Apakah Vcore Valve menyertakan fitur ini sebagai standar?
Ya. Semua Katup bola Vcore Valve gunakan desain batang anti ledakan.
Referensi
-
American Petroleum Institute – API 6D: Katup Pipa
-
API 607 – Uji Kebakaran untuk Katup Putaran Seperempat
-
ASME B16.34 – Katup: Peringkat Tekanan–Suhu
-
ISO 17292 – Katup Bola Logam untuk Industri Perminyakan
-
Asosiasi Produsen Katup (VMA) – Pedoman Keamanan Katup
-
Kotak Peralatan Teknik – Prinsip Desain Batang Katup
-
Perpustakaan Teknis Vcore Valve – Fitur Keamanan Ball Valve
