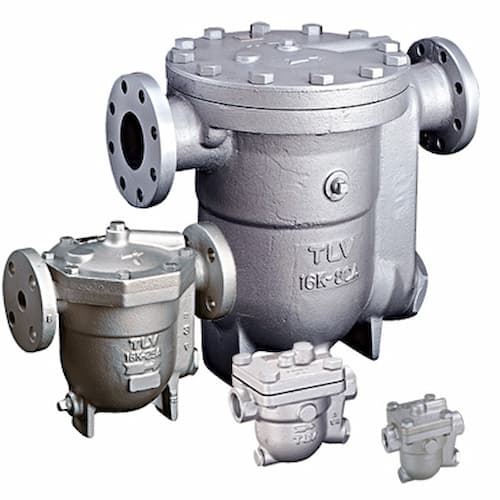

Perangkap Uap Mengapung Bola Bebas
Ikhtisar Produk
Itu Perangkap Uap Mengapung Bola Bebas dirancang untuk perangkap uap berkinerja tinggi dalam sistem industri, khususnya di sboiler tim dan sistem pemulihan kondensat. Perangkap ini menggunakan mekanisme bola bebas yang memungkinkan pembuangan kondensat secara andal mencegah uap keluar. Desainnya yang ringkas, konstruksi kokoh, dan daya tahan tinggi menjadikannya ideal untuk aplikasi yang memerlukan kontrol uap efisien dalam kondisi tekanan dan suhu yang berfluktuasi.
Fitur Utama:
-
Pembuangan Kondensat yang Efisien: Memastikan penghilangan kondensat secara efektif, mencegah water hammer dan meningkatkan efisiensi sistem.
-
Mekanisme Bola Bebas: Menampilkan pelampung bola bebas yang merespons perubahan tekanan dan suhu, memberikan kontrol otomatis tanpa intervensi manual.
-
Daya Tahan Tinggi: Dibangun dengan baja karbon dan baja tahan karat, sehingga sangat tahan terhadap korosi dan keausan.
-
Kisaran Suhu dan Tekanan yang Luas: Cocok untuk aplikasi suhu tinggi dan tekanan tinggi, memastikan pengoperasian yang andal di berbagai lingkungan industri.
-
Performa Bebas Kebocoran: Memberikan penyegelan tingkat tinggi untuk meminimalkan kehilangan uap dan meningkatkan efisiensi energi.
Spesifikasi Teknis
| Model | PN (Tekanan Nominal) | Tekanan Kerja Maks | Suhu Kerja Maks | Suhu Maks yang Diijinkan | Tingkat Kebocoran | Tekanan Balik Maks | Media yang Berlaku |
|---|---|---|---|---|---|---|---|
| CS41H-16 | 1,6MPa | 1,6MPa | 203°C | 220°C | <0,5% | >80% | Uap, air kondensat |
| CS41H-16C | 2,4MPa | 1,6MPa | 250°C | 425°C | <0,5% | >80% | Uap, air kondensat |
| CS41H-40 | 6,0MPa | 4,0MPa | 250°C | 425°C | <0,5% | >80% | Uap, air kondensat |
Bahan untuk Bagian Utama
-
Bodi dan Kap mesin: Besi Cor Abu-abu (CS41H-16), Baja Karbon (CS41H-16C), Baja Tahan Karat (CS41H-40)
-
Kursi, Bola, Perkolator: Baja Tahan Karat
Dimensi & Berat Utama
| Diameter Nominal (DN) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | Berat (kg) |
|---|---|---|---|---|---|
| 15 | 210 | 230 | 105 | 65 | 10.6 |
| 25 | 210 | 230 | 115 | 70 | 16 |
| 40 | 260 | 460 | 225 | 177 | 19 |
| 50 | 290 | 500 | 230 | 177 | 28.7 |
| 100 | 400 | 630 | 310 | 226 | 56 |
| 150 | 450 | 650 | 355 | 290 | 76 |
| 200 | 500 | 700 | 380 | 300 | 110 |
Fungsi dan Manfaat
-
Penghapusan Kondensat Otomatis: Mekanisme pelampung bola bebas menghasilkan pembuangan kondensat secara otomatis dan efisien, menjaga efisiensi sistem, dan mencegah penumpukan air berlebih.
-
Efisiensi Energi: Dengan meminimalkan kebocoran uap dan meningkatkan aliran kondensat, steam trap ini membantu mengoptimalkan konsumsi energi dalam sistem berbasis uap.
-
Daya Tahan dan Keandalan: Dibuat dengan bahan berkualitas tinggi seperti baja tahan karat dan baja karbon, memastikan kinerja jangka panjang bahkan dalam kondisi industri yang keras.
-
Toleransi Tekanan dan Suhu Tinggi: Mampu menangani tekanan hingga 6,0 MPa dan suhu hingga 425°C, sehingga cocok untuk berbagai aplikasi industri.
-
Pengoperasian Bebas Kebocoran: Memastikan kehilangan uap minimal, sehingga mengurangi biaya operasional dan meningkatkan efisiensi sistem.
Aplikasi
Itu Perangkap Uap Mengapung Bola Bebas sangat ideal untuk berbagai aplikasi industri, termasuk:
-
Ketel Uap: Secara efisien menghilangkan kondensat dari sistem uap, mencegah water hammer dan mengoptimalkan kinerja boiler.
-
Penukar Panas: Membantu menjaga pengoperasian penukar panas dengan mencegah penumpukan kondensat dan kehilangan uap.
-
Makanan dan Minuman: Mengontrol aliran uap dan kondensat dalam sistem pemrosesan makanan, memastikan pertukaran panas yang efisien dan kehilangan energi yang minimal.
-
Farmasi: Digunakan dalam proses manufaktur farmasi yang memerlukan kontrol suhu dan tekanan yang tepat untuk menjaga kualitas produk.
-
Pembangkit Listrik: Memastikan pengelolaan uap dan kondensat yang efisien di pembangkit listrik, mengurangi pemborosan uap, dan menjaga efisiensi termal.
