Ringkasan Singkat
Pemilihan Plate Gate Valve harus disesuaikan dengan perilaku media sebenarnya, ruang pemasangan dan kebutuhan inspeksi, tidak hanya ukuran pipa nominal. Katup Gerbang Pelat adalah katup isolasi kompak yang digunakan di mana gerbang atau pelat datar membuka dan menutup jalur aliran. Bahan ini sering dipilih untuk air limbah, bubur, bubuk, pulp, dan layanan utilitas industri jika bahan dudukan, pelat, dan bodi disesuaikan dengan kondisi medium dan padat.
Fitur Produk Utama
- Desain pelat datar mendukung isolasi buka-tutup langsung.
- Cocok untuk layanan bubur, air limbah, bubuk dan industri pilihan setelah konfirmasi material.
- Bahan dudukan dan pelat dapat ditinjau menurut kandungan abrasi, korosi, dan padatannya.
- Pengoperasian manual, pneumatik, atau listrik dapat dipilih berdasarkan ukuran dan frekuensi pengoperasian.
- Struktur bodi yang ringkas dapat membantu jika ruang pemasangan terbatas.

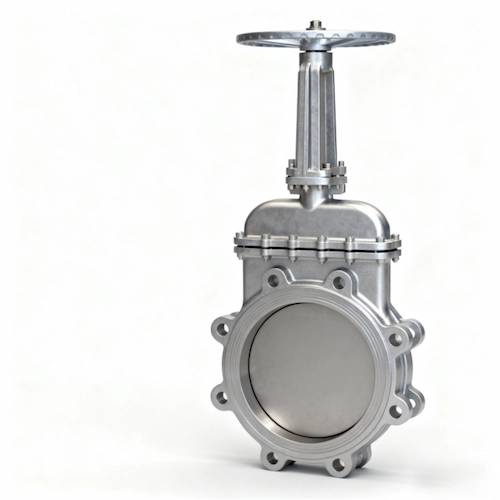

Ikhtisar Katup Gerbang Pelat
Katup gerbang pelat menggunakan gerbang atau pelat datar untuk mengisolasi pipa. Ia dihargai karena pengoperasiannya yang sederhana, strukturnya yang ringkas, dan penghentian yang praktis di banyak sistem industri. Berbeda dengan katup gerbang pada umumnya, desain gerbang pelat sering dipertimbangkan ketika media mungkin mengandung padatan atau ketika jalur aliran langsung lebih disukai. Bagi pembeli B2B, yang terpenting bukan hanya nama katupnya tetapi media kerjanya. Bubur, air limbah, bubuk, dan air bersih memerlukan pemilihan bahan dudukan, pelat, pengepakan, dan badan yang berbeda. Vcore Valve dapat meninjau kondisi proyek sebelum merekomendasikan konfigurasi yang sesuai.
Konfigurasi Produk
| Barang Konfigurasi | Konfigurasi Umum | Opsi Proyek |
|---|---|---|
| Tipe Katup | Katup isolasi gerbang pelat | Operasi manual, pneumatik atau listrik |
| Fungsi Utama | Isolasi pipa buka-tutup | Tidak disarankan untuk pelambatan terus menerus |
| Kesesuaian Media | Air, air limbah, bubur, pulp atau bubuk setelah ditinjau | Pastikan kandungan padatan dan risiko korosi |
| Desain Kursi | Kursi berbahan karet, logam, atau khusus proyek | Dipilih berdasarkan tekanan, suhu dan media |
| Badan / Pelat | Bahan sesuai kebutuhan proyek | Besi ulet, baja karbon, baja tahan karat atau bahan lain yang dikonfirmasi |
| Pemeliharaan | Pemeriksaan kursi dan pengepakan sesuai layanan | Media abrasif mungkin memerlukan interval pemeriksaan yang lebih singkat |
Spesifikasi Teknis
| Spesifikasi Barang | Opsi Khas / Tersedia | Catatan Seleksi |
|---|---|---|
| Jenis Produk | Katup gerbang pelat | Untuk layanan isolasi industri |
| Ukuran | Tersedia sesuai dengan kebutuhan pipa | Konfirmasikan gambar sebelum memesan |
| Peringkat Tekanan | PN, Kelas ANSI atau standar proyek | Konfirmasikan dengan tekanan desain |
| Bahan Tubuh | Besi ulet, baja karbon, baja tahan karat atau bahan tertentu | Pilih berdasarkan korosi dan tekanan |
| Piring / Gerbang | Baja tahan karat atau bahan yang kompatibel | Abrasi dan korosi harus ditinjau ulang |
| Kursi | Karet, logam atau tempat duduk khusus | Tergantung pada media dan suhu |
| Operasi | Handwheel, aktuator pneumatik atau aktuator listrik | Pilih berdasarkan frekuensi dan kontrol lokasi |
Ukuran pasti, peringkat tekanan, material, standar sambungan, dan persyaratan pengujian harus dikonfirmasi dari lembar data proyek sebelum memesan. Jika media kerja bersifat korosif, abrasif, beracun, mudah terbakar, sangat panas atau sangat dingin, konfirmasi material lebih penting daripada deskripsi katalog umum.

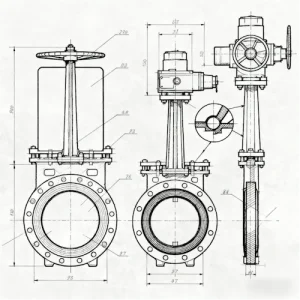

Cara Kerja Desain Gerbang Pelat
Pelat bergerak melintasi jalur aliran untuk membuka atau menutup saluran. Pada media yang sesuai, gerakan langsung dapat memberikan isolasi praktis dengan struktur yang kompak. Untuk servis yang mengandung benda padat, jarak bebas, kontak tempat duduk, dan material gerbang harus ditinjau dengan cermat.
- Pelat harus sesuai dengan kandungan medium dan padatan.
- Pemilihan tempat duduk mempengaruhi kinerja penyegelan dan masa pakai.
- Servis abrasif mungkin memerlukan material dudukan yang diperkuat atau khusus.
- Pemilihan aktuator harus mempertimbangkan kekuatan operasi dan frekuensi.
Katup Gerbang Pelat vs Katup Gerbang Konvensional
Kedua katup digunakan untuk isolasi, namun jalur aliran, kesesuaian media, dan perilaku pemeliharaan dapat berbeda.
| Barang Perbandingan | Katup Gerbang Pelat | Katup / Desain Alternatif | Catatan Pembeli |
|---|---|---|---|
| Media Dengan Benda Padat | Sering dipertimbangkan untuk bubur, pulp atau air limbah setelah ditinjau | Lebih baik untuk isolasi pipa cairan bersih | Konfirmasikan konten padatan sebelum pemilihan. |
| Struktur Tubuh | Pergerakan lempeng kompak | Desain gerbang baji atau paralel | Ruang instalasi dan akses pemeliharaan penting. |
| Pembatasan | Tidak dimaksudkan untuk pelambatan terus menerus | Juga tidak ideal untuk pelambatan | Gunakan katup kontrol untuk pengaturan yang akurat. |
| Keausan Kursi | Kondisi jok sangat mempengaruhi kebocoran | Kontak tempat duduk dan baji mempengaruhi kebocoran | Media yang kasar memerlukan seleksi yang konservatif. |
| Opsi Operasi | Manual, pneumatik atau listrik | Manual, roda gigi atau aktuator | Pilih berdasarkan ukuran dan frekuensi pengoperasian. |
Katup Gerbang Pelat: 5 Poin Pemilihan Utama
Untuk layanan bubur atau air limbah, kandungan padatan dan kondisi kimia sama pentingnya dengan tekanan dan ukuran.
| Faktor Seleksi | Mengapa Itu Penting | Apa yang Harus Dikonfirmasi Pembeli |
|---|---|---|
| Kandungan Padat | Partikel mempengaruhi keausan kursi dan pergerakan gerbang | Persentase, ukuran partikel dan sifat abrasif |
| Kimia Sedang | Korosi dapat merusak bodi, pelat, atau dudukan | pH, klorida, komposisi kimia dan suhu |
| Tekanan / Suhu | Mempengaruhi pemilihan bodi dan kursi | Tekanan desain dan suhu kerja |
| Frekuensi Operasi | Sering bersepeda meningkatkan keausan | Siklus harian dan kebutuhan aktuator |
| Ruang Instalasi | Aktuator dan badan katup memerlukan izin | Tata letak saluran pipa dan akses pemeliharaan |
Pertimbangan Kursi, Penyegelan dan Perawatan
Penyegelan katup gerbang pelat sangat dipengaruhi oleh desain dudukan dan cara gerbang bersentuhan dengan area penyegelan. Dalam layanan bubur atau padat, penyegelan harus dievaluasi bersama dengan ketahanan aus dan akses pembersihan.
- Kursi karet mungkin cocok untuk aplikasi air atau bubur tertentu setelah tinjauan kompatibilitas.
- Kursi logam dapat dipertimbangkan untuk suhu yang lebih tinggi atau kondisi abrasif.
- Pengemasan harus diperiksa secara teratur dalam layanan yang mengandung padatan.
- Pembilasan saluran pipa dan akses pemeliharaan dapat meningkatkan keandalan jangka panjang.

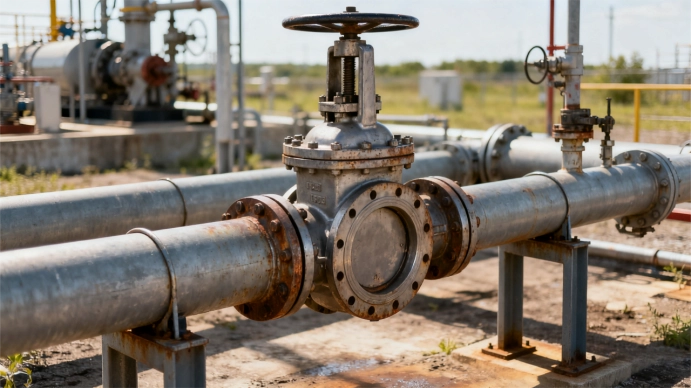

Aplikasi Khas
Katup gerbang pelat dapat digunakan di titik isolasi industri yang mengutamakan struktur kompak dan kompatibilitas media.
- Jaringan pipa pengolahan air limbah dan lumpur
- Layanan penambangan bubur dan pemrosesan mineral setelah ditinjau
- Sistem penanganan pulp, bubuk dan curah
- Titik isolasi air dan utilitas industri
- Stasiun pompa atau isolasi jalur proses
- Proyek yang memerlukan pematian kompak secara manual atau teraktuasi
Batasan Aplikasi
- Tidak cocok untuk setiap bubur abrasif atau korosif tanpa tinjauan material.
- Tidak disarankan untuk layanan pelambatan berkelanjutan.
- Keausan tempat duduk dan pengepakan diperkirakan terjadi pada media yang mengandung padatan.
- Layanan suhu tinggi atau tekanan tinggi harus dikonfirmasi oleh lembar data.
- Jangan memilih hanya berdasarkan ukuran nominal; konfirmasi detail sedang.
Catatan Teknik untuk Pembeli
Untuk katup gerbang pelat, pilihan teknis terbaik biasanya dibuat sebelum pesanan pembelian dilakukan. Sebuah katup dapat memiliki ukuran nominal yang tepat dan masih bisa rusak lebih awal jika media, suhu, kandungan padatan, risiko korosi, atau metode pengoperasian tidak ditinjau sepenuhnya. Inilah sebabnya Vcore merekomendasikan untuk memeriksa kondisi servis bersama dengan gambar, daftar material, dan persyaratan inspeksi.
Cocokkan Katup dengan Kondisi Kerja Nyata
Banyak kegagalan produk berasal dari pemilihan katup hanya berdasarkan nama atau kelas tekanan. Dalam proyek sebenarnya, jenis katup yang sama mungkin berperilaku berbeda dalam air bersih, uap, bubur, gas, utilitas kimia, atau layanan bersuhu rendah. Pembeli harus memastikan apakah katup digunakan untuk isolasi, pengaturan, pematian darurat, bypass pemeliharaan, atau keselamatan proses sebelum pemilihan akhir.
Tinjau Kompatibilitas Material Sejak Dini
Bahan bodi, trim, jok, paking, pengepakan, dan perbautan harus diperiksa sebagai satu kesatuan sistem yang lengkap. Jika media bersifat korosif, abrasif, berhubungan dengan oksigen, bersuhu tinggi, bersuhu rendah, atau berbahaya, kata-kata yang paling aman adalah memastikan kesesuaian material berdasarkan lembar data proyek daripada mengandalkan deskripsi katalog umum.
Konfirmasikan Akses Pengoperasian dan Pemeliharaan
Pengoperasian manual mungkin cukup untuk ukuran kecil atau penggunaan frekuensi rendah, sedangkan kotak roda gigi atau aktuator mungkin diperlukan untuk katup yang lebih besar, pengoperasian jarak jauh, atau siklus berulang. Akses pemeliharaan juga harus ditinjau. Katup yang dipasang pada posisi sulit mungkin memerlukan aktuator, orientasi batang, atau rencana inspeksi yang berbeda.
Gunakan Dokumentasi untuk Mengurangi Risiko Pengadaan
Proyek ekspor sering kali memerlukan gambar, laporan pengujian, sertifikat, catatan inspeksi, foto pengepakan, dan konfirmasi papan nama. Dokumen-dokumen ini membantu pembeli memverifikasi bahwa katup yang dikirimkan sesuai dengan persyaratan teknis yang disetujui sebelum pengiriman.
Kesalahan Seleksi Umum yang Harus Dihindari
- Memilih hanya berdasarkan ukuran nominal tanpa memastikan tekanan, suhu dan media.
- Menggunakan katup penutup untuk pelambatan terus menerus ketika katup kontrol atau katup globe lebih cocok.
- Mengabaikan bahan jok, pengepakan, paking, atau trim ketika bahan bodi terlihat dapat diterima.
- Dengan asumsi satu desain katup standar cocok untuk layanan korosif, abrasif, suhu rendah, atau suhu tinggi.
- Memilih aktuator sebelum memastikan torsi pengoperasian, tekanan diferensial, dan frekuensi bersepeda.
- Melupakan ruang pemasangan, pengeboran flensa, panjang tatap muka, atau akses pemeliharaan.
Alur Kerja Pemesanan untuk Pembeli Proyek
| Langkah | Masukan Pembeli | Fokus Tinjauan Vcore |
|---|---|---|
| 1. Tinjauan Aplikasi | Medium, tekanan, suhu, kondisi aliran dan fungsi | Jenis katup, arah material dan kesesuaian layanan |
| 2. Konfirmasi Gambar | Ukuran, standar koneksi, tatap muka, ruang aktuator | Kompatibilitas dimensi dan risiko pemasangan |
| 3. Konfirmasi Materiil | Persyaratan bodi, trim, jok, paking, pengepakan, dan perbautan | Kompatibilitas korosi, abrasi, suhu dan media |
| 4. Metode Operasi | Operasi manual, gearbox, listrik, pneumatik atau hidrolik | Torsi, frekuensi, mode kontrol dan kondisi lokasi |
| 5. Ruang Lingkup Inspeksi | Laporan pengujian, MTC, PMI, pelapisan, pengepakan dan dokumen khusus | Ketertelusuran pesanan dan kesiapan pengiriman |
Mengapa Bekerja Dengan Vcore Valve
Vcore Valve berfokus membantu pembeli memilih katup sesuai dengan kondisi proyek sebenarnya daripada menggunakan satu deskripsi umum untuk setiap aplikasi. Bagi distributor, perusahaan EPC, tim pemeliharaan pabrik, dan pembuat peralatan OEM, hal ini dapat mengurangi biaya komunikasi dan membantu menghindari ketidaksesuaian selama pemasangan. Ketika suatu proyek memiliki media yang tidak pasti, dokumen khusus, atau persyaratan non-standar, Vcore dapat meninjau lembar data, gambar, dan catatan aplikasi sebelum penawaran. Hal ini sangat penting terutama untuk katup yang digunakan dalam isolasi kritis, layanan sensitif terhadap kebocoran, media abrasif, sistem suhu rendah, saluran pipa bersuhu tinggi, atau operasi otomatis.
Inspeksi dan Dokumentasi
Untuk proyek ekspor dan pengadaan teknik, dokumen inspeksi membantu pembeli memverifikasi bahwa katup yang disediakan sesuai dengan persyaratan teknis yang dikonfirmasi. Vcore Valve dapat mendiskusikan ruang lingkup dokumen sebelum produksi sesuai dengan pesanan proyek.
| Inspeksi / Dokumen | Tujuan | Kapan Meminta |
|---|---|---|
| Sertifikat Uji Materi | Mengonfirmasi nilai material komponen yang mengandung tekanan dan dibasahi serta angka panas. | Ketika ketertelusuran material diperlukan oleh pembeli atau proyek. |
| Inspeksi Dimensi | Memeriksa sambungan, tatap muka, arah pengoperasian, dan dimensi utama. | Untuk proyek penggantian dan pencocokan flensa. |
| Laporan Uji Tekanan | Mencatat hasil uji cangkang dan dudukan sesuai standar yang disepakati. | Untuk sebagian besar pesanan katup industri. |
| Inspeksi Visual dan Pelapisan | Memeriksa permukaan pengecoran, kualitas pelapisan, penandaan dan detail pelat nama. | Untuk proyek ekspor dan instalasi luar ruangan. |
| Daftar Pengepakan dan Penandaan Ekspor | Konfirmasi kemasan, kuantitas, berat kotor, dan tanda pengiriman. | Sebelum pengiriman dan dokumentasi bea cukai. |
| Catatan Tes / Pembersihan Khusus | Mendokumentasikan pengujian suhu rendah, kebocoran, pembersihan, atau pengujian lain yang disepakati. | Hanya ketika proyek memerlukannya. |
Informasi yang Diperlukan untuk Pemilihan Katup
- Nama medium, kandungan padatan dan ukuran partikel
- Ukuran dan kuantitas proyek
- Tekanan kerja, suhu dan frekuensi operasi
- Preferensi bodi, pelat, dudukan, dan bahan pengepakan
- Jenis aktuator, posisi pemasangan dan dokumen yang diperlukan
Daftar Periksa Pembelian Plate Gate Valve
A Katup Gerbang Pelat harus dipilih berdasarkan kondisi sedang, kandungan padatan, tekanan, suhu, bahan dudukan, bahan gerbang, jenis aktuator, dan ruang pemasangan, bukan berdasarkan ukuran nominal saja.
- Ukuran dan kuantitas katup
- Nama medium, kandungan padatan dan ukuran partikel
- Tekanan dan suhu kerja
- Standar koneksi dan posisi pemasangan
- Preferensi bodi, pelat, dudukan, dan bahan pengepakan
- Operasi manual, pneumatik atau listrik
- Dokumen yang diperlukan, persyaratan pelapisan, pengepakan dan papan nama
Sumber Daya Katup Terkait
Tinjau halaman katup terkait yang secara teknis lebih dekat dengan rangkaian produk ini:
Referensi Standar dan Dokumentasi
Untuk terminologi teknik dan konteks spesifikasi katup saja, pembeli dapat meninjaunya Informasi standar katup ASME B16.34. Kepatuhan standar akhir, kisaran ukuran, kelas tekanan, kisaran suhu, dan persyaratan kebocoran harus dikonfirmasi dari lembar data model yang dipilih dan spesifikasi pembelian.
Pertanyaan Umum
1. Apa itu katup gerbang pelat?
Plate gate valve merupakan katup isolasi yang menggunakan pelat atau gerbang datar untuk membuka dan menutup jalur aliran.
2. Dapatkah katup gerbang pelat digunakan untuk bubur?
Ini dapat dipilih untuk beberapa layanan lumpur atau air limbah, namun kandungan padatan, abrasi dan kompatibilitas material harus dikonfirmasi.
3. Apakah cocok untuk pelambatan?
Umumnya digunakan untuk isolasi daripada pelambatan terus menerus karena pembukaan sebagian dapat meningkatkan keausan.
4. Bahan apa yang harus dipilih?
Bahan tergantung pada media, tekanan, suhu, risiko korosi dan kandungan padatan.
5. Informasi apa yang diperlukan untuk kutipan?
Harap berikan ukuran, media, kandungan padatan, tekanan, suhu, sambungan, bahan, dan metode pengoperasian.
Kesimpulan Praktis
Katup gerbang pelat dapat menjadi pilihan isolasi praktis ketika pembeli dengan jelas memastikan kondisi medium, kandungan padatan, bahan, tekanan, suhu, dan metode pengoperasian sebelum memesan.
