Ikhtisar Singkat
Pemahaman tekanan uap sangat penting bagi para insinyur yang bekerja dengannya katup industri, saluran pipa, dan sistem fluida. Tekanan uap menentukan seberapa mudah suatu cairan menguap dan secara langsung mempengaruhi fenomena seperti kavitasi, mendidih, dan stabilitas sistem. Dalam proses industri, mengabaikan tekanan uap dapat menyebabkan kerusakan peralatan, risiko keselamatan, dan waktu henti yang mahal. Panduan ini dari Katup Vcore menjelaskan konsep, faktor-faktor yang mempengaruhinya, dan bagaimana para insinyur dapat mengelolanya secara efektif dalam aplikasi katup dan perpipaan.
Skenario Rekayasa Cepat
Bayangkan seorang insinyur proses meninjau sistem pipa yang mengangkut hidrokarbon panas.
Tekanan turun secara tiba-tiba pada a katup kontrol, dan beberapa saat kemudian sistem mulai bergetar keras.
Dalam beberapa minggu, trim katup menunjukkan kerusakan lubang.
Pelakunya?
Kavitasi disebabkan oleh kesalahan perhitungan tekanan uap.
Banyak kegagalan industri disebabkan oleh kesalahpahaman sederhana: bagaimana cairan berperilaku ketika tekanan dan suhu berubah.
Masalah Umum yang Dihadapi Insinyur
1. Kavitasi Tak Terduga pada Katup Kontrol
Ketika tekanan sistem turun di bawah tekanan fluida tekanan uap, gelembung terbentuk dan pecah dengan hebat, merusak bagian dalam katup.
2. Pemilihan Katup yang Salah
Mengabaikan karakteristik tekanan uap dapat mengakibatkan katup tidak dapat menahan kedipan atau pembentukan uap yang tinggi.
3. Ketidakstabilan Sistem dalam Proses Suhu Tinggi
Fluida dengan tekanan uap tinggi dapat bertransisi menjadi uap dengan cepat, sehingga menciptakan kondisi aliran dua fase.
Solusi Praktis yang Harus Diterapkan oleh Insinyur
1. Hitung Tekanan Uap pada Suhu Operasional
Selalu evaluasi tekanan uap vs suhu operasi daripada mengandalkan tabel standar.
2. Pilih Desain Katup Tahan Kavitasi
Katup industri harus mencakup:
-
pengurangan tekanan multi-tahap
-
trim anti-kavitasi
-
komponen internal yang mengeras
3. Pertahankan Margin Tekanan yang Aman
Insinyur biasanya memelihara a margin tekanan di atas tekanan uap untuk mencegah berkedip.

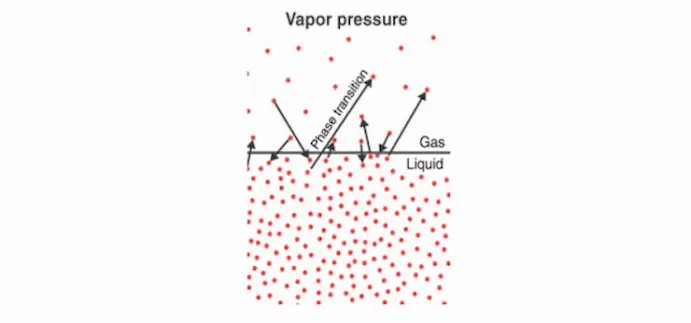

Apa itu Tekanan Uap?
Tekanan uap adalah tekanan yang diberikan oleh uap ketika berada dalam kesetimbangan dengan fase cairnya dalam sistem tertutup.
Secara sederhana, ini mengukur seberapa mudah suatu cairan berubah menjadi gas.
Ketika molekul keluar dari permukaan cairan dan menjadi uap, mereka menciptakan tekanan di ruang sekitarnya. Keseimbangan antara penguapan dan kondensasi menentukan tekanan uap.
Tekanan uap yang lebih tinggi berarti cairan lebih mudah menguap, membuatnya lebih fluktuatif.
Faktor Kunci Yang Mempengaruhi Tekanan Uap
Suhu
Suhu adalah faktor terpenting yang mempengaruhi tekanan uap.
Saat suhu meningkat:
-
energi molekul meningkat
-
semakin banyak molekul yang keluar dari cairan
-
tekanan uap meningkat dengan cepat
Gaya Antarmolekul
Cairan dengan gaya antarmolekul yang kuat (seperti air) memiliki tekanan uap yang lebih rendah.
Cairan dengan gaya lemah (seperti pelarut) lebih mudah menguap.
Komposisi Cairan
Campuran dapat mempunyai perilaku tekanan uap yang sangat berbeda dibandingkan dengan cairan murni.
Inilah alasannya rekayasa proses kimia membutuhkan pemodelan termodinamika yang rinci.
Tekanan Uap dan Titik Didih
Mendidih terjadi ketika tekanan uap suatu cairan sama dengan tekanan di sekitarnya.
Misalnya:
-
Air mendidih pada 100°C pada tekanan atmosfer
-
Pada tekanan yang lebih rendah (ketinggian tinggi), pendidihan terjadi pada suhu yang lebih rendah
Prinsip yang sama juga berlaku di dalam jaringan pipa industri.
Jika tekanan lokal turun di bawah tekanan uap, mendidih cepat dapat terjadi seketika.
Mengapa Tekanan Uap Penting dalam Sistem Katup Industri

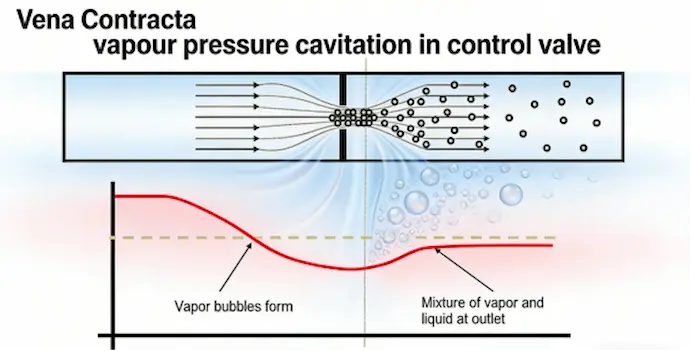

Kavitasi
Salah satu ancaman terbesar terhadap kinerja katup adalah kavitasi.
Kavitasi terjadi ketika:
-
Tekanan fluida turun di bawah tekanan uap
-
Gelembung uap terbentuk
-
Gelembung runtuh ketika tekanan meningkat
Ledakan ini menciptakan gelombang kejut yang merusak komponen katup.
Berkedip
Berbeda dengan kavitasi, berkedip terjadi ketika gelembung uap tidak pecah dan tetap berada dalam aliran.
Hal ini mengarah pada:
-
erosi
-
getaran
-
mengurangi akurasi kontrol aliran
Seleksi Cairan
Saat memilih fluida atau merancang sistem, insinyur harus mengevaluasi:
-
tekanan uap
-
suhu operasi
-
penurunan tekanan melintasi katup
Mengabaikan faktor-faktor ini dapat memperpendek umur peralatan secara drastis.
Studi Kasus: Kavitasi pada Katup Kontrol
Sebuah kilang memasang katup pengatur aliran baru yang menangani kondensat panas.
Kondisi pengoperasian:
Suhu: 160°C
Penurunan tekanan: 12 bar
Dalam waktu tiga bulan, para insinyur mengamati:
-
kebisingan yang parah
-
getaran
-
kerusakan katup bagian dalam
Setelah dianalisis, masalahnya diidentifikasi sebagai tekanan uap menyebabkan kavitasi.
Solusi diterapkan:
-
trim katup anti-kavitasi
-
pengurangan tekanan multi-tahap
Hasil:
Umur katup meningkat lebih dari 4×.
Analisis Data
Di bawah ini adalah perbandingan nilai tekanan uap yang disederhanakan pada 25°C.
| Substansi | Tekanan Uap (atm) | Tingkat Volatilitas | Dampak Industri |
|---|---|---|---|
| Dietil eter | 0.7 | Sangat tinggi | Risiko penguapan tinggi |
| bromin | 0.3 | Tinggi | Memerlukan sistem yang tertutup |
| Etanol | 0.08 | Sedang | Cairan proses umum |
| Air | 0.03 | Rendah | Perilaku cairan yang stabil |
| Gliserol | sangat rendah | Sangat rendah | Penguapan minimal |
Tekanan uap yang lebih tinggi menunjukkan kecenderungan yang lebih besar untuk menguapkan cairan.
Untuk rekayasa katup, hal ini berdampak langsung risiko kavitasi dan stabilitas sistem.
Tren Pasar dan Teknik
Industri proses industri semakin fokus optimasi dinamis fluida.
Tren yang muncul meliputi:
-
Simulasi aliran berbasis AI
-
pemodelan kavitasi prediktif
-
sistem pemantauan katup cerdas
Produsen katup modern menyukainya Katup Vcore sedang berintegrasi desain trim tingkat lanjut untuk mengurangi kerusakan yang berhubungan dengan uap.
Karena industri menuntut efisiensi yang lebih tinggi, pemahaman tentang sifat termodinamika seperti itu tekanan uap menjadi lebih kritis.
Tip Teknik untuk Mengelola Tekanan Uap
Insinyur dapat mengurangi masalah terkait uap dengan mengikuti beberapa praktik utama.
1. Hindari penurunan tekanan yang berlebihan
Rancang sistem perpipaan untuk meminimalkan pengurangan tekanan secara tiba-tiba.
2. Gunakan kontrol tekanan bertahap
Katup multi-tahap mengurangi risiko kavitasi.
3. Pantau suhu proses
Kenaikan suhu dapat meningkatkan tekanan uap secara drastis.
4. Pilih jenis katup yang sesuai
Katup globe dengan trim anti-kavitasi sering kali bekerja lebih baik dalam kondisi ini.
Kesimpulan
Pemahaman tekanan uap sangat penting untuk merancang sistem fluida industri yang aman dan andal.
Dari pencegahan kavitasi untuk pemilihan cairan dan desain katup, tekanan uap memainkan peran penting dalam kinerja teknik.
Dengan mempertimbangkan tekanan uap selama perancangan sistem dan memilih peralatan yang sesuai, para insinyur dapat menghindari kegagalan yang merugikan dan meningkatkan keandalan jangka panjang.
Di Katup Vcore, kami membantu operator industri memilih katup yang tepat untuk kondisi fluida yang sulit, memastikan pengoperasian yang stabil dan memperpanjang umur peralatan.
FAQ
Berapa tekanan uap secara sederhana?
Tekanan uap adalah tekanan yang diciptakan oleh uap cairan ketika penguapan dan kondensasi mencapai kesetimbangan.
Mengapa tekanan uap penting dalam katup?
Ini menentukan apakah kavitasi atau kedipan dapat terjadi di dalam katup.
Apakah tekanan uap meningkat seiring suhu?
Ya. Temperatur yang lebih tinggi memberi molekul lebih banyak energi untuk keluar dari fase cair.
Apa yang terjadi jika tekanan turun di bawah tekanan uap?
Cairan mulai menguap, membentuk gelembung yang dapat menyebabkan kavitasi.
Dapatkah tekanan uap merusak katup industri?
Ya. Kavitasi yang disebabkan oleh perbedaan tekanan uap dapat mengikis trim dan dudukan katup.
Bagaimana para insinyur mencegah kavitasi?
Dengan mempertahankan margin tekanan yang cukup dan menggunakan desain katup anti-kavitasi.
