Ikhtisar Singkat
Dalam sistem kontrol fluida modern, katup 2 arah dan 3 arah memainkan peran yang berbeda secara mendasar. Namun banyak pembeli memperlakukannya sebagai komponen yang dapat dipertukarkan, sehingga menyebabkan pengendalian aliran tidak efisien, sistem tidak stabil, dan biaya yang tidak perlu. Di Katup Vcore, kami secara rutin membantu teknisi dan tim pengadaan mengklarifikasi kapan katup dua arah sudah mencukupi—dan kapan katup tiga arah benar-benar diperlukan. Panduan ini menjelaskan logika, aplikasi, dan prinsip pemilihan di balik kedua jenis katup.
Skenario Pembukaan: Debat Teknik Umum
“Tidak bisakah kita menggunakan katup 2 arah saja di sini?”
“Ya—tapi lalu bagaimana Anda mengalihkan atau mencampurkan alirannya?”
Pertanyaan tunggal tersebut sering kali menentukan apakah suatu sistem berjalan dengan lancar atau menjadi latihan pemecahan masalah yang terus-menerus.
Poin Masalah Pengguna
Kebingungan Tentang Fungsi Katup
Banyak pengguna memahami ukuran dan material katup, tetapi tidak logika konfigurasi port.
Desain Sistem yang Terlalu Rumit
Menggunakan beberapa katup 2 arah dimana satu katup 3 arah akan lebih efisien.
Ketidakstabilan Kontrol
Pemilihan katup yang salah dapat menyebabkan lonjakan tekanan, fluktuasi suhu, atau distribusi aliran yang tidak merata.
Solusi & Rekomendasi Pakar
Memahami Persyaratan Jalur Aliran
Kebutuhan katup ditentukan oleh apa yang harus dilakukan cairan tersebut, bukan hanya apakah harus berhenti atau mulai.
Kurangi Komponen Melalui Desain Cerdas
Katup 3 arah yang dipilih dengan benar dapat menggantikan beberapa katup isolasi.
Pilih Katup yang Dirancang untuk Kontrol, Bukan Sekadar Isolasi
Akurasi kontrol dan respons sama pentingnya dengan kemampuan mematikan.
Apa Itu Katup 2 Arah?
A katup 2 arah mempunyai satu saluran masuk dan satu saluran keluar. Fungsi satu-satunya adalah untuk mengizinkan atau menghentikan aliran.
Karakteristik Khas
-
Fungsi nyala/mati atau pelambatan
-
Struktur sederhana
-
Biaya dan pemeliharaan lebih rendah
-
Banyak digunakan dalam tugas isolasi
Aplikasi Umum
-
Penutupan pasokan air
-
Saluran gas
-
Isolasi minyak dan bahan kimia
-
Loop kontrol proses sederhana
Apa itu a Katup 3 Arah?
A katup 3 arah memiliki tiga port dan dirancang untuk mengalihkan atau mencampur aliran.
Karakteristik Khas
-
Pengalihan aliran atau pencampuran
-
Mengurangi kompleksitas perpipaan
-
Meningkatkan stabilitas suhu dan aliran
-
Sering digunakan dalam sistem kontrol

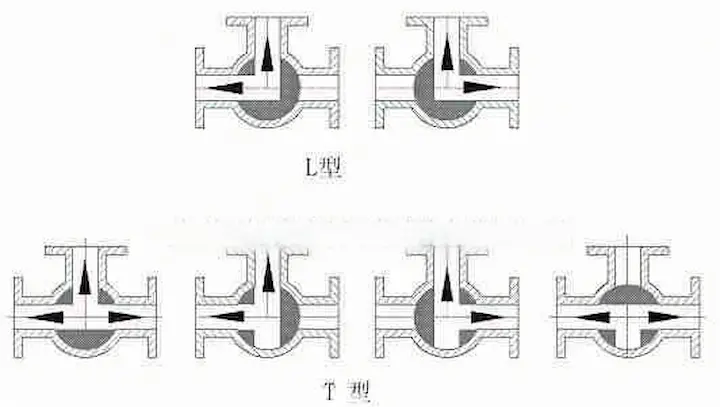

Konfigurasi Umum
-
L-port (mengalihkan aliran)
-
T-port (aliran pencampuran atau pemisahan)

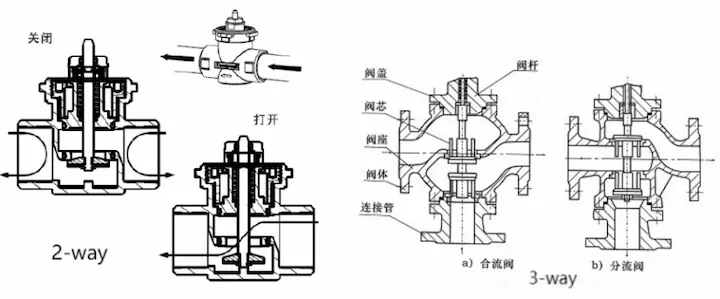

Katup 2 Arah vs Katup 3 Arah: Perbedaan Inti
| Fitur | Katup 2 Arah | Katup 3 Arah |
|---|---|---|
| Jumlah Pelabuhan | 2 | 3 |
| Fungsi Utama | Mematikan/mengatur | Alihkan / campur |
| Kompleksitas Sistem | Sederhana | Sedang |
| Kemampuan Kontrol | Terbatas | Tinggi |
| Penggunaan Khas | Isolasi | Kontrol proses |
Mengapa Katup 2 Arah Diperlukan
Isolasi Sistem
Mereka tetap menjadi solusi yang paling dapat diandalkan mati total.
Efisiensi Biaya
Komponen yang lebih sedikit dan biaya unit yang lebih rendah menjadikannya ideal untuk isolasi skala besar.
Kesederhanaan Perawatan
Desain yang sederhana mengurangi titik kegagalan.
Mengapa Katup 3 Arah Diperlukan
Kontrol Arah Aliran
Mereka memungkinkan peralihan yang mulus antara dua jalur aliran.
Stabilitas Suhu dan Proses
Banyak digunakan dalam sistem HVAC dan pertukaran panas.
Pengurangan Perpipaan dan Katup
Satu katup 3 arah dapat menggantikan beberapa katup 2 arah.
Studi Kasus dari Vcore Valve
Kasus 1 – Kontrol Suhu HVAC
Mengganti katup 2 arah ganda dengan katup pencampur 3 arah tunggal akan menstabilkan suhu saluran keluar dan mengurangi kegagalan aktuator.
Kasus 2 – Lingkaran Pendinginan Industri
Katup pengalih 3 arah menyederhanakan kontrol bypass dan meningkatkan efisiensi energi.
Pertimbangan Data & Rekayasa
-
Katup 3 arah mengurangi guncangan tekanan selama peralihan
-
Lebih sedikit aktuator berarti biaya otomatisasi lebih rendah
-
Konfigurasi port yang tepat mencegah zona mati
Tren Pasar & Wawasan Industri
-
Peningkatan penggunaan katup 3 arah dalam sistem HVAC hemat energi
-
Meningkatnya permintaan akan katup kontrol otomatis
-
Preferensi untuk solusi katup kompak dalam selip modular
Tip Penggunaan & Pemilihan
-
Gunakan katup 2 arah untuk isolasi dan regulasi dasar
-
Gunakan katup 3 arah untuk pencampuran, pengalihan, atau kontrol bypass
-
Selalu konfirmasi konfigurasi port (tipe L atau T)
-
Cocokkan jenis aktuator untuk mengontrol persyaratan akurasi
Kesimpulan
Pemahaman mengapa katup 2 arah dan 3 arah diperlukan adalah masalah logika sistem, bukan preferensi katup. Katup dua arah tetap penting untuk isolasi, sementara katup tiga arah memberikan manajemen aliran dan efisiensi kontrol yang lebih cerdas. Di Vcore Valve, kami membantu para insinyur memilih katup yang menyederhanakan sistem daripada memperumitnya.
Pertanyaan Umum
Q1: Dapatkah katup 3 arah menggantikan dua katup 2 arah?
Dalam banyak aplikasi, ya—terutama untuk mengalihkan atau mencampur aliran.
Q2: Apakah katup 3 arah lebih mahal?
Per unit, ya—tetapi sering kali mengurangi total biaya sistem.
Q3: Apakah katup 3 arah memerlukan aktuator khusus?
Belum tentu, namun ukuran aktuator lebih penting.
Q4: Apakah katup 2 arah cocok untuk aplikasi kontrol?
Mereka dapat mengatur aliran tetapi tidak memiliki kontrol arah.
Q5: Katup mana yang lebih baik untuk sistem HVAC?
Katup 3 arah biasanya lebih disukai untuk loop kontrol suhu.
