Riepilogo veloce
Sapere quando una valvola è aperta o chiusa è fondamentale per il funzionamento efficiente del sistema, sia che si tratti di impianti idraulici, applicazioni industriali o sistemi HVAC. La posizione aperta o chiusa della valvola può essere controllata tramite la direzione della maniglia, il movimento dello stelo, la posizione del volantino, l'indicatore di marcia, il feedback dell'attuatore, il segnale dell'interruttore di limite, la risposta del flusso e le registrazioni delle etichette della valvola. Per un isolamento critico, l'indicazione della posizione deve essere verificata mediante la procedura operativa anziché fare affidamento esclusivamente sulla direzione della maniglia. In questa guida spieghiamo come determinare quando una valvola è completamente aperta o chiusa, evidenziando i principali tipi di valvole e il loro funzionamento.
Scenario di apertura: un dilemma comune
Immagina questo: stai supervisionando un'operazione industriale critica. Il manometro fluttua e non sei sicuro se la valvola è completamente aperta o chiusa. Valutare erroneamente la posizione potrebbe portare a problemi seri come perdita di pressione, inefficienza del sistema o persino danni ad apparecchiature sensibili. Come puoi assicurarti di utilizzare correttamente le tue valvole?
Punti critici dell'utente
Rischi di posizionamento errato della valvola Efficienza del sistema
L'identificazione errata se una valvola è aperta o chiusa può causare inefficienza del sistema, fluttuazioni di pressione e, in alcuni casi, guasti al sistema.
Difficoltà nel funzionamento della valvola manuale
Nei sistemi con valvole manuali, non è sempre facile discernere se la valvola è completamente aperta o chiusa, in particolare in aree remote o di difficile accesso.
Manutenzione inadeguata della valvola
La manutenzione regolare è fondamentale per garantire che le valvole funzionino senza problemi. Con il passare del tempo, le valvole potrebbero non aprirsi o chiudersi completamente a causa dell'usura, rendendo il processo ancora più difficile.
Soluzioni e consigli degli esperti
Utilizzare indicatori visivi o posizionatori di valvole
Per evitare confusione, considerare le valvole con indicatori visivi di posizione. Ad esempio, molte valvole a sfera hanno una maniglia che punta nella direzione del flusso quando è aperta e in una direzione perpendicolare quando è chiusa.
Installare gli attuatori per valvole automatizzate
Gli attuatori automatizzati e il feedback di posizione possono ridurre gli errori di identificazione manuale, ma i segnali di posizione devono essere controllati rispetto alla corsa dell'attuatore, all'impostazione del finecorsa, alla coppia della valvola, all'alimentazione pneumatica o elettrica e alla risposta effettiva del processo in un servizio critico.
Ispezioni e manutenzione regolari delle valvole
Eseguire ispezioni regolari per garantire che le valvole non funzionino male a causa dell'usura. La lubrificazione delle parti in movimento e la sostituzione delle guarnizioni contribuiranno a mantenere nel tempo il corretto funzionamento della valvola.
Scenari tipici di operazioni errate
Caso 1 – Sistema a vapore industriale
Nei sistemi a vapore o ad acqua calda, una valvola di isolamento parzialmente aperta può causare fluttuazioni di pressione, rumore, instabilità della temperatura o scarso trasferimento di calore. La posizione della valvola deve essere controllata in base alla corsa del volantino, alla posizione dello stelo, all'indicatore di marcia e alla risposta del sistema.
Caso 2 – Impianti idraulici residenziali
Negli impianti idrici o HVAC, la maniglia di una valvola a sfera può sembrare aperta, ma la valvola potrebbe essere ancora parzialmente chiusa se il fermo della maniglia è danneggiato, la maniglia è stata reinstallata in modo errato o la connessione dello stelo è disallineata.
Dati e confronto tecnico
| Tipo di valvola | Come controllare la posizione aperta/chiusa | Attenzione importante |
|---|---|---|
| Valvola a sfera | Maniglia solitamente parallela al tubo = aperta; perpendicolare = chiuso | Si applica principalmente alle valvole a sfera manuali standard a due vie; verificare dopo la modifica della maniglia o dell'attuatore |

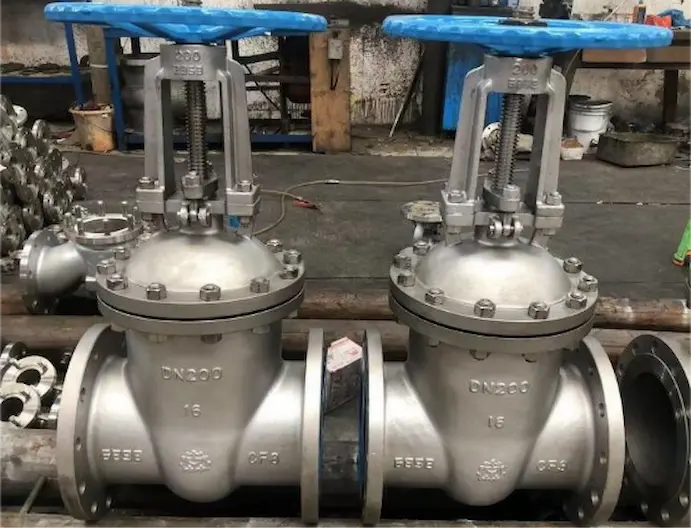

| Valvola a saracinesca | Il volantino gira più volte; lo stelo ascendente si solleva all'apertura | Le valvole a saracinesca con stelo non ascendente potrebbero richiedere un indicatore di posizione o un conteggio dei giri |
| Valvola a globo | La corsa del volantino/stelo indica la posizione del disco | L'apertura parziale è comune perché le valvole a globo vengono spesso utilizzate per la strozzatura |
| Valvola a farfalla | La leva, l'indicatore della marcia o l'indicatore dell'attuatore mostrano la posizione del disco | La posizione del disco potrebbe non essere evidente dall'esterno senza indicatore |
| Valvola di ritegno | Si apre automaticamente con flusso diretto e si chiude con flusso inverso | Non possono essere valutate manualmente come valvole di isolamento a meno che non vi sia un accesso per l'ispezione o un indicatore esterno |
| Valvola attuata | Finecorsa, posizionatore, indicatore locale o feedback del sistema di controllo | Il segnale deve corrispondere alla corsa effettiva della valvola e alle condizioni di coppia |
Tendenze di mercato e approfondimenti del settore
-
La crescente domanda di sistemi di valvole automatizzate: Con la crescente automazione nei processi industriali, le valvole con attuatori e posizionatori stanno diventando sempre più popolari per fornire un controllo accurato del flusso e ridurre l'errore umano.
-
Valvole intelligenti per il monitoraggio remoto: L’ascesa dell’Industria 4.0 ha reso essenziale il monitoraggio remoto delle posizioni delle valvole. Molte nuove valvole sono dotate di sensori integrati che inviano dati in tempo reale ai sistemi centrali.
Consigli di stile/utilizzo
-
Valvole a sfera per un funzionamento rapido: Scegli le valvole a sfera per applicazioni che richiedono frequenti operazioni di accensione/spegnimento, come negli impianti idraulici o negli impianti HVAC.
-
Valvole a globo per un controllo di precisione del flusso: Quando è richiesta precisione per la strozzatura, le valvole a globo sono la scelta migliore. Sono spesso utilizzati nei sistemi di riscaldamento e raffreddamento in cui un flusso costante è fondamentale.
-
Utilizzare le valvole di ritegno in applicazioni preventive: Utilizzare sempre valvole di ritegno quando è fondamentale prevenire il riflusso, soprattutto nei sistemi con pompe o condutture dell'acqua.
Conclusione
Capire quando la valvola è aperta o chiusa è essenziale per mantenere l'efficienza del sistema, prevenire danni e garantire un funzionamento sicuro. Che tu operi nel settore industriale, HVAC o residenziale. La corretta identificazione della posizione della valvola dovrebbe combinare indicatori visivi, corsa meccanica, feedback dell'attuatore, risposta del sistema e registri di manutenzione. Per un isolamento critico, seguire sempre la procedura operativa e di sicurezza del sito.
👉 Contatta Vcore Valve oggi stesso per la consulenza di esperti sulla selezione, installazione e manutenzione della valvola. Il nostro team è qui per aiutarti a scegliere la valvola giusta per il tuo sistema, garantendo un funzionamento regolare ed efficiente.
Domande frequenti
Q1: Come posso determinare se una valvola è completamente aperta?
R: La maggior parte delle valvole è dotata di un indicatore visivo. Ad esempio, le valvole a sfera avranno una maniglia parallela alla direzione del flusso quando sono completamente aperte. In alternativa, gli attuatori delle valvole spesso dispongono di sensori di posizione che forniscono feedback.
Q2: Posso utilizzare una valvola a saracinesca per la strozzatura?
R: Le valvole a saracinesca generalmente non sono consigliate per la strozzatura poiché tendono a usurarsi rapidamente. Le valvole a globo sono un'opzione migliore per un controllo preciso del flusso.
Q3: Come faccio a sapere quando una valvola è completamente chiusa?
R: Per molte valvole a sfera manuali a due vie, una maniglia perpendicolare indica solitamente la posizione chiusa. Per altri tipi di valvole, controllare il volantino, la corsa dello stelo, l'indicatore di marcia, il feedback dell'attuatore o la marcatura del produttore. Un'indicazione di posizione chiusa non garantisce una chiusura a tenuta stagna; la perdita dipende dalle condizioni della sede, dai detriti, dal differenziale di pressione e dai requisiti del test.
Q4: Le valvole automatizzate sono più affidabili di quelle manuali?
R: Le valvole automatizzate, soprattutto quelle dotate di posizionatore, offrono un controllo più affidabile e accurato rispetto alle valvole manuali. Riducono inoltre il rischio di errore umano.
Q5: Posso installare una valvola senza l'aiuto di un professionista?
R: Sebbene alcune installazioni semplici possano essere eseguite senza assistenza professionale, è meglio consultare un professionista per un'installazione corretta, soprattutto per sistemi ad alta pressione o complessi.
