סקירה מהירה
בתעשיות בסיכון גבוה כמו נפט וגז, פטרוכימיה והעברת צינורות, בידוד אינו אופציונלי - הוא קריטי למשימה. Double Block and Bleed (DBB) שסתומים ו שסתומי בידוד ודימום כפולים (DIB). נועדו לספק בטיחות משופרת, מניעת דליפות וביטחון תחזוקה. מאמר זה מ שסתום Vcore מסביר כיצד פועלים שסתומי DBB ו-DIB, ההבדלים המבניים ביניהם וכיצד לבחור את הפתרון הנכון עבור יישומי בידוד תובעניים.
שיחת אתר נפוצה
"הקו מבודד - אבל אנחנו לחלוטין בטוח?"
השאלה הזו היא מדוע קיימים שסתומי DBB ו-DIB. בשירותים קריטיים, "כנראה אטום" הוא אף פעם לא מספיק טוב.
נקודות כאב של משתמש בבידוד צנרת
בטיחות בידוד לא ברורה
שסתומים חד-מושבים אינם יכולים להבטיח אפס דליפה במהלך תחזוקה או כיבוי.
מגבלות שטח ועלויות
בידוד מסורתי דורש שסתומים מרובים, אביזרים ונקודות דימום.
ציות וחשיפת סיכונים
אי עמידה בתקני API ובטיחות עלול להוביל להשבתה, קנסות או גרוע מכך - תאונות.
כיצד שסתומי DBB ו-DIB מטפלים באתגרים הללו
בידוד מיותר אמיתי
שניהם שסתומי DBB ו שסתומי DIB לספק שני מחסומי איטום עם חלל דימום ביניהם.
עיצוב שסתום קומפקטי
גוף שסתום בודד מחליף שסתומי בידוד מרובים, ומפחית את טביעת הרגל והמשקל.
בטחון תחזוקה משופר
יציאות דימום מאפשרות למפעילים לאמת את תקינות האיטום לפני התערבות.
בשעה שסתום Vcore, עיצובי DBB ו-DIB מתוכננים לפעולות בטיחותיות ראשונות.
הבנת שסתומים כפולים בלוק ודימום (DBB).
מהו שסתום DBB?
A חסימה כפולה ושסתום דימום כולל שני משטחי איטום עצמאיים (בלוקים) ופתח דימום הממוקם ביניהם.

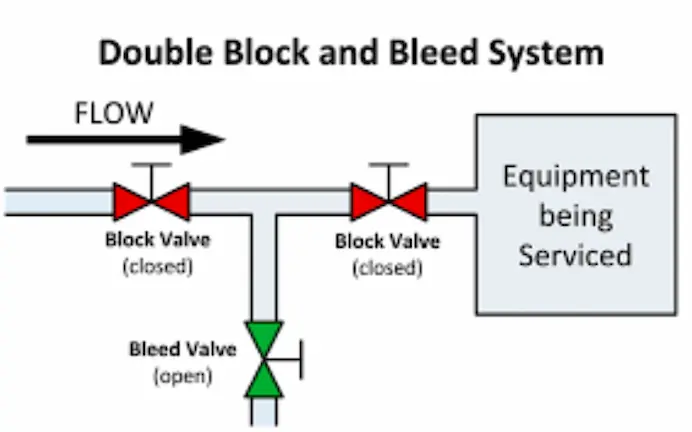

כיצד פועל שסתום DBB
-
אטמים ראשוניים ומשניים מבודדים לחץ במעלה הזרם ומורד הזרם
-
שסתום הדימום מוציא לחץ כלוא
-
דליפה מעבר לאטם הראשון משתחררת בבטחה
מאפייני מפתח של שסתומי DBB
-
שני רכיבי איטום מסתמכים על לחץ קו
-
דימום מאשר את שלמות הבידוד
-
בשימוש נרחב ב שסתומי בידוד צנרת
הבנת שסתומי בידוד כפול ודימום (DIB).
מהו שסתום DIB?
A שסתום DIB מספק שני אטמי בידוד עצמאיים, כל אחד מסוגל לאטום נגד לחץ משני הצדדים.
כיצד פועל שסתום DIB
-
כל מושב פועל כמחסום בידוד ממריץ את עצמו
-
ניתן לדמם או לנטר את החלל בין המושבים
-
מציע בטיחות גבוהה יותר מאשר עיצובי DBB סטנדרטיים
DIB סוג I מול סוג II
-
DIB-1: שני מושבים דו-כיווניים עם הקלה עצמית
-
DIB-2: מושב דו-כיווני ואחד חד-כיווני

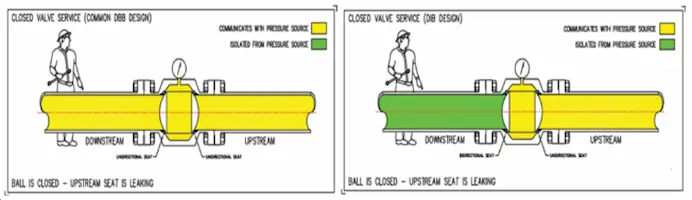

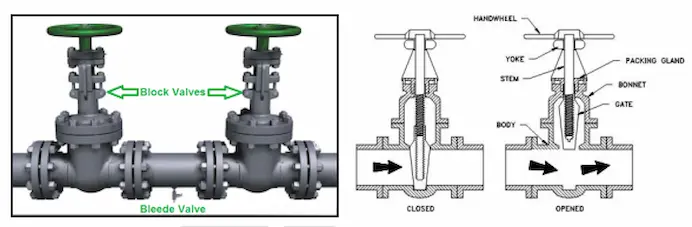

DBB לעומת DIB: השוואה טכנית
| תכונה | שסתום DBB | שסתום DIB |
|---|---|---|
| עקרון הבידוד | תלוי בלחץ הקו | איטום עצמאי |
| איתור נזילות | דרך יציאת דימום | דרך יציאת דימום |
| רמת בטיחות | גבוה | גבוה מאוד |
| תאימות | API 6D | API 6D |
| יישומים אופייניים | צינורות, סעפות | נקודות בידוד קריטיות |
השוואה זו מסבירה מדוע שסתומי DIB מצוינים לעתים קרובות עבור שירותים בסיכון גבוה.
מקרי מקרה ויישומים מעשיים
מקרה 1: פלטפורמת נפט וגז מהחוף
A שסתום כדור DIB החליף מערכת בידוד רב-שסתומים.
תוצאות:
-
סיכון דליפה מופחת
-
תחזוקה מהירה יותר
-
שיפור הציות לביקורות בטיחות
מקרה 2: קו העברת בתי זיקוק
A שסתום DBB נבחר עבור מתלי צינורות מוגבלים במקום.
תוצאות:
-
התקנה קומפקטית
-
אימות בידוד אמין
-
עלות התקנה נמוכה יותר
נתונים, תקנים ותובנה הנדסית
תקני תעשייה רלוונטיים
-
API 6D – שסתומי צנרת
-
ISO 14313 – שסתומי נפט וגז טבעי
-
ASME B16.34 - דירוגי לחץ-טמפרטורה
יתרון הנדסי
שסתומי DBB ו-DIB מפחיתים את חיבורי האוגן, אשר סטטיסטית אחראים לאחוז גדול מאירועי הדליפה במערכות בלחץ.
מגמות שוק ותובנות בתעשייה
-
אימוץ מוגבר של שסתומי בידוד כפולים ב-LNG ומימן
-
העדפה גוברת לשסתומי DIB באזורי בטיחות קריטיים
-
אינטגרציה עם מפעילים ומשוב מיקום
-
ביקוש לתכנונים בטוחים לאש ובעלי פליטה נמוכה
טכנולוגיית הבידוד נעה לעבר פחות רכיבים, בטיחות גבוהה יותר וניטור חכם יותר.
המלצות בחירה ושימוש
-
בחר שסתומי DBB לבידוד סטנדרטי ויעילות שטח
-
בחר שסתומי DIB עבור מדיה מסוכנת, רעילה או בלחץ גבוה
-
ודא תמיד תאימות API 6D
-
שקול את דרישות ההפעלה והניטור
מסקנה
להבין איך שסתומי DBB ו-DIB העבודה חיונית לתכנון מערכות בידוד בטוחות ויעילות יותר. בעוד ששניהם מציעים הגנה משופרת, שסתומי DIB לספק את הרמה הגבוהה ביותר של בידוד עצמאי עבור שירותים קריטיים.
בשעה שסתום Vcore, אנחנו מעצבים שסתומי כדור DBB ו-DIB העומדים בסטנדרטים בינלאומיים ובדרישות תפעול מהעולם האמיתי.
👉 צור קשר עם Vcore Valve כדי לבחור את פתרון הבידוד המתאים ליישום שלך.
שאלות נפוצות
מה ההבדל העיקרי בין שסתומי DBB ו-DIB?
DBB מסתמך על לחץ קו לאיטום, בעוד ש-DIB מספק מחסומי איטום עצמאיים.
האם שסתומי DBB ו-DIB מכוסים על ידי API 6D?
כן, שני העיצובים מוגדרים ומוסדרים על ידי API 6D.
האם שסתומי DBB יכולים להחליף שני שסתומי בידוד נפרדים?
כן, זה אחד היתרונות העיקריים שלהם.
האם שסתומי DIB בטוחים יותר משסתומי DBB?
בדרך כלל כן, במיוחד עבור מדיה קריטית או מסוכנת.
האם ניתן להפעיל שסתומי DBB ו-DIB?
בהחלט - הפעלה ידנית, פנאומטית וחשמלית נפוצה כולם.
האם Vcore Valve מספקת שסתומי DBB/DIB מאושרים API 6D?
כן, עם תיעוד מלא ובדיקות.
