שסתום כדורי נתמך במושב
סקירת הפקה

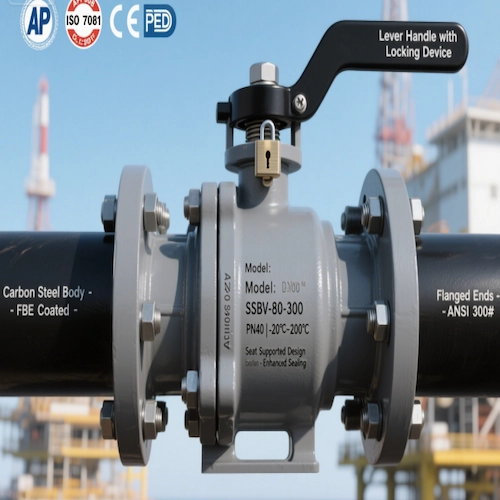

ה שסתום כדורי נתמך במושב מבית Vcore Valves הוא שסתום בעל ביצועים גבוהים המיועד להתמודד עם נוזלים בלחץ גבוה ובטמפרטורה גבוהה במערכות צנרת קריטיות. ה עיצוב נתמך במושב מספק יכולות איטום מצוינות, המבטיח פעולה אטומה לדליפה וחיי שירות ארוכים יותר, אפילו בסביבות תובעניות. שסתום זה כולל א כדור צף עם מעוצב במיוחד מערכת תמיכה למושב שמפחית את שחיקת הכדור ומגביר את העמידות והביצועים הכוללים של השסתום.
תכונות מפתח
-
עיצוב נתמך במושב - מגביר את אמינות האיטום ומפחית את הבלאי בכדור, ומאריך את חיי השירות
-

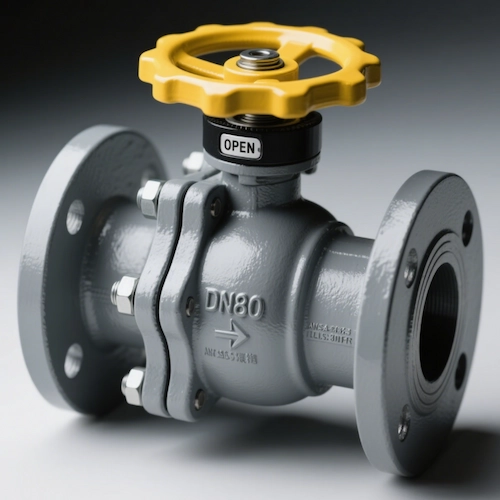

עיצוב מלא - מספק ירידת לחץ מינימלית ויעילות זרימה גבוהה יותר
-
בנייה עמידה - עשוי מחומרים עמידים בפני קורוזיה כגון נירוסטה, פלדת פחמן ופלדות סגסוגת
-
בקרת זרימה מדויקת - אידיאלי לפעולות מצערת והפעלה/כיבוי במערכות צנרת
-
עמידות בלחץ גבוה ובטמפרטורה - מתאים ליישומים תובעניים עם תנודות בלחצים וטמפרטורות
-
קומפקטי וחזק - עיצוב חוסך מקום עם ביצועים גבוהים ועמידות לטווח ארוך
-
איטום אמין - מבטיח אטימה הדוקה ודליפה מינימלית בתנאי הפעלה משתנים
-
אפשרויות הפעלה מגוונות - זמין עם מפעילים ידניים, פנאומטיים או חשמליים לבקרה אוטומטית
מפרט טכני
| פריט | תיאור |
|---|---|
| סוג שסתום | שסתום כדורי נתמך במושב |
| חומר גוף | נירוסטה (304, 316), פלדת פחמן (A105, WCB), פלדת סגסוגת |
| חומר כדור | נירוסטה (304, 316), פליז |
| חומר מושב | PTFE, PEEK, NBR, מושב מתכת |
| חומר גזע | נירוסטה 304 / 316 |
| ציפוי | אפוקסי מלוכד בהיתוך (FBE), ציפוי אנטי קורוזיה |
| טווח מידות | DN15–DN1200 (½"–48 אינץ') |
| דירוג לחץ | PN10 / PN16 / PN25 / 150LB / 300LB |
| דירוג טמפרטורה | -20°C עד +200°C (מושב PTFE), עד 350°C (מושב מתכת) |
| סוג חיבור | מאוגן (ANSI B16.34), הברגה, ריתוך קת, ריתוך שקעים |
| סוג מושב | מושב רך (PTFE, EPDM), מושב מתכת (304, 316 נירוסטה) |
| אפשרויות הפעלה | מפעיל ידני, פניאומטי, חשמלי |
| יישום | מים, נפט, גז, קיטור, כימיקלים, תמיסה |
| עמידה בתקנים | ISO 9001, API 608, ANSI B16.34, AWWA C507, CE |
מידות ומשקל עיקריים
| DN (מ"מ) | L (מ"מ) | H (מ"מ) | W (מ"מ) | משקל (ק"ג) |
|---|---|---|---|---|
| 15 | 120 | 130 | 80 | 1.5 |
| 20 | 130 | 140 | 90 | 2.0 |
| 25 | 140 | 160 | 100 | 2.5 |
| 40 | 160 | 200 | 120 | 3.5 |
| 50 | 180 | 220 | 140 | 5.0 |
| 80 | 200 | 250 | 160 | 8.5 |
| 100 | 220 | 270 | 180 | 12 |
| 150 | 260 | 300 | 200 | 20 |
פונקציה
ה שסתום כדורי נתמך במושב נועד לספק בקרת זרימה אמינה במערכות צנרת. המאפיין המרכזי של שסתום זה הוא שלו עיצוב נתמך במושב, שבו מושב השסתום ממוקם בצורה שתומך בכדור, מונע בלאי יתר ומבטיח אטימה אמינה גם בתנאי לחץ גבוה או טמפרטורה גבוהה.
ה שסתום כדורי עיצוב מאפשר זרימה מלאה כאשר השסתום פתוח לחלוטין, מזעור ירידת הלחץ. כאשר השסתום סגור, ה מושב מספק אטימה הדוקה המונעת דליפה, ומבטיחה בלימת נוזלים גם בתנאי הפעלה משתנים. ה עיצוב נתמך במושב משפר את ביצועי השסתום על ידי הפחתת הכוח הנדרש להפעלת השסתום, מה שהופך אותו לאידיאלי עבור מערכות אוטומטיות הדורשות תדרי רכיבה גבוהים.
נבנה מ נירוסטה, פלדת פחמן, או סגסוגת פלדה, גוף השסתום ורכיביו מתוכננים לעמוד בתנאים קשים, מה שהופך אותו לאידיאלי עבור תעשיות כגון נפט וגז, עיבוד כימי, טיפול במים, ו מערכות HVAC. ה עיצוב נתמך במושב מבטיח שהשסתום יכול לפעול ביעילות גם בלחצים משתנים, מספק בקרת זרימה אמינה במגוון רחב של יישומים.
יישום
-
נפט וגז - בידוד ובקרת זרימה בצינורות, בתי זיקוק ופלטפורמות ימיות
-
עיבוד כימי – ויסות זרימה במערכות ייצור והפצה כימיים
-
טיפול במים – בידוד וויסות זרימת המים במתקני טיהור ומערכות הפצה
-
מערכות HVAC – בקרת זרימת מים חמים וצוננים במבנים מסחריים או תעשייתיים
-
ייצור חשמל – בקרת זרימה במערכות קיטור וקירור לתחנות כוח
-
הובלת כרייה והובלה – ויסות זרימה בצינורות דבל ומערכות זנב
-
מזון ומשקאות – בקרת זרימה בקווי ייצור של נוזלים, שמנים וגזים
