סיכום מהיר
שסתומי איזון הם רכיבים קריטיים במערכות נוזלים - במיוחד HVAC והגדרות הידרוניים - שנועדו לשלוט ולאזן את זרימת הנוזל, לשמור על לחץ עקבי ולהבטיח פיזור טמפרטורה אופטימלי.
סצנת פתיחה: המשרד שלא הצליח להגיע לנוחות
תארו לעצמכם שנכנסים למשרד שלכם ביום שני בבוקר: אזור הקבלה מרגיש כמו מקפיא, הפינה של צוות השיווק לוהטת, וחדר הישיבות מתחלף בין השניים - כל זאת בזמן שמערכת ה-HVAC מזמזמת, זוללת אנרגיה. מנהל המתקנים ניסה להתאים תרמוסטטים, לבדוק מסננים ואפילו להזמין טכנאי, אבל שום דבר לא נדבק. נשמע מוכר? רוב הסיכויים שהאשם הוא מערכת הידרונית לא מאוזנת - והפתרון הוא מערכת שנבחרה היטב שסתום איזון.
נקודות כאב למשתמש
חלוקת טמפרטורה לא אחידה
במערכות לא מאוזנות, המים זורמים לנתיב ההתנגדות המינימלית, ומשאירים חלק מהאזורים מחוממים לא מעט או מקוררים יתר על המידה.
בזבוז אנרגיה ועלויות תפעול גבוהות
מערכות HVAC לא מאוזנות מאלצות את המשאבות לעבוד קשה יותר כדי לפצות על בעיות זרימה, ולהגדיל את צריכת האנרגיה בעד 30%. הוסף קריאות תחזוקה תכופות לרכיבים שעובדים יתר על המידה, ועלויות התפעול יוצאות מכלל שליטה.
אי יציבות מערכת וקיצור תוחלת חיים
תנודות בלחצים וקצבי זרימה גורמים לבלאי מוגזם של דוודים, רדיאטורים ויחידות סליל מאוורר. שחיקה, רעשי מים וכשל בטרם עת של רכיבים הופכים נפוצים, מה שמוביל להחלפות יקרות ולזמן השבתה.
פתרונות והמלצות
בחר את הסוג הנכון של שסתום איזון

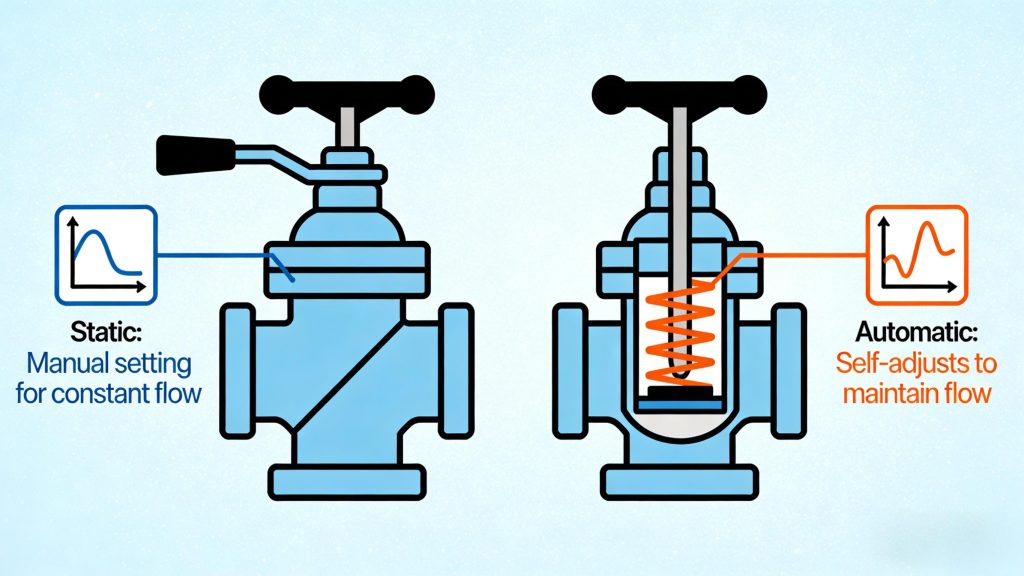

בחר א שסתום איזון מותאם לצרכי המערכת שלך: שסתומים סטטיים לתנאי עומס מלא, שסתומים אוטומטיים לעומסים משתנים, או PICVs לבקרת הכל-באחד בהגדרות מורכבות.
תעדוף גודל והתקנה מקצועיים
גודל השסתום משפיע ישירות על הביצועים. השתמש בטבלאות מידות של היצרן או התייעץ עם מומחה טכני כדי להתאים את שסתום איזון לקוטר הצינור ולקצב הזרימה הנדרש.
יישם תחזוקה שוטפת וכיול
אפילו הטובים ביותר שסתום איזון זקוק לתחזוקה. תזמן בדיקות תקופתיות כדי לאמת הגדרות, לנקות רכיבים ולכיול מחדש אם המערכת דורשת שינוי. שסתומים סטטיים עשויים להזדקק לכוונון ידני, בעוד שסתומים אוטומטיים דורשים בדיקה של חלקים נעים.
מקרה מבחן: מתקן תעשייתי מוריד את עלויות האנרגיה ב-22%
מפעל ייצור בינוני בברמינגהם נאבק בחימום לא אחיד במתקן המשתרע על פני 50,000 מ"ר. עובדים בשטח הכינוס התלוננו על נקודות קור, בזמן שהמחסן התחמם יתר על המידה. לאחר ביקורת מערכת, הטכנאים התקינו סטטי שסתומי איזון על כל קו מסועף וכייל אותם באמצעות ציוד בדיקה חכם. בתוך שלושה חודשים, צריכת האנרגיה של המפעל ירדה ב-22%, וחיסכו למעלה מ-21,000 פאונד בשנה. עקביות הטמפרטורה השתפרה, הפחתת תלונות עובדים והגברת הפרודוקטיביות.
נתונים וניתוח מדעי: איזון סוגי שסתומים השוו
| תכונה | שסתום איזון סטטי | שסתום איזון אוטומטי | שסתום בקרה בלתי תלוי בלחץ (PICV) |
| מבצע | התאמה ידנית | התאמה עצמית | בלתי תלוי בלחץ + בקרת זרימה |
| התאמת עומס | עומס מלא (2-3% מהפעולה) | עומסים משתנים | כל תנאי העומס |
| יעילות אנרגטית | גבוה (צריכת אנרגיה נמוכה) | גבוה מאוד (מפחית שאיבת יתר) | הגבוה ביותר (מיעל זרימה + לחץ) |
| עלות התקנה | תחתון | מתון | גבוה יותר |
| צרכי תחזוקה | כיול מחדש תקופתי | מינימלי | נמוך |
| דיוק | מדויק לקצבי זרימה נמוכים | עקבי בשינויי לחץ | יוצא דופן (תקנת הכל באחד) |
| יישום אידיאלי | מים חמים ביתיים, ייצור חשמל | מערכות HVAC, יחידות סליל מאוורר | מערכים הידרוניים מורכבים, קרני קירור |
נתונים שמקורם ב-HVAC Engineering Research Association (HERA) ודוחות ביצועים של היצרן.
טרנדים ותובנות שוק
הגלובלי שסתום איזון השוק צפוי לצמוח ב-CAGR של 5.8% בין 2024 ל-2030, מונע על ידי הדחיפה לבניינים יעילים באנרגיה ותקנות מחמירות יותר של פליטת פחמן בבריטניה ובאיחוד האירופי. מגמות מפתח כוללות:
- ביקוש עולה לחכם איזון שסתומים עם קישוריות IoT לניטור מרחוק.
- אימוץ PICVs בבניינים מסחריים נובע מהפונקציונליות הכל-ב-אחד שלהם.
- התמקדות מוגברת בחומרים ידידותיים לסביבה (למשל, רכיבים בעלי עופרת נמוכה) כדי לעמוד ביעדי הקיימות.
- מגזרי התעשייה משקיעים בקוטר גדול שסתומי איזון(10-12 אינץ') עבור שדרוגי מערכת הידרוניים.
המלצות שימוש

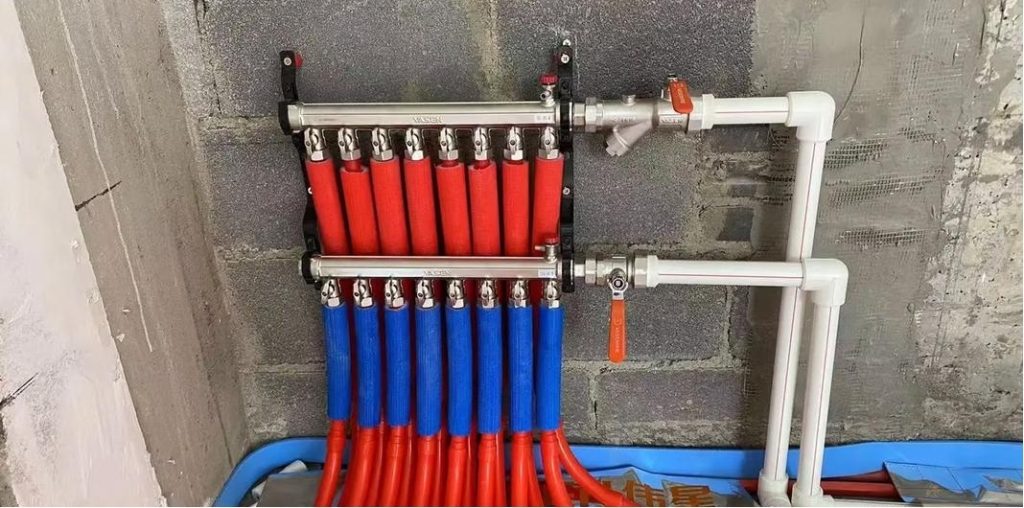

- מגורים/מסחר קטן: בחר סטטי שסתומי איזון(DN 15-40) לחסכוניות וקלות תחזוקה. אידיאלי עבור חימום רצפתי ומערכות HVAC קטנות.
- מסחרי/תעשייתי גדול: שסתומים אוטומטיים או PICVs טובים יותר לעומסים משתנים. שימוש ביחידות טיפול באוויר, מחליפי חום ומערכות קורות מקוררות.
- חידושים: שסתומים סטטיים הם שדרוג ידידותי לתקציב עבור מערכות ישנות יותר; שסתומים אוטומטיים מציעים חיסכון לטווח ארוך עבור הגדרות ביקוש גבוה.
- הפחתת רעש: אוטומטי איזון שסתומים למזער רעש ושחיקה של מים, מה שהופך אותם למושלמים עבור משרדים, בתי חולים ובתי ספר.
מסקנה
נבחר היטב ומותקן כהלכה שסתום איזון הוא הגיבור הבלתי מוכר של מערכות HVAC ומערכות הידרוניות יעילות. זה פותר חוסר עקביות בטמפרטורה, מקצץ בעלויות האנרגיה ומאריך את תוחלת חיי הציוד - כל זאת תוך יצירת סביבה נוחה יותר. בין אם אתם משדרגים מערכת חימום למגורים או מייעלים מתקן תעשייתי, נכון שסתום איזון מספק תשואות מוחשיות. לתובנות נוספות של מומחים, חקור שלנו מדריך Vavle
שאלות נפוצות
ש1: למה משמש שסתום איזון?
ת: א שסתום איזון שולט על זרימת נוזלים ולחץ במערכות הידרוניות ו-HVAC, מבטיח חלוקת טמפרטורה אחידה, הפחתת השימוש באנרגיה ומניעת נזק לציוד.
ש 2: כיצד אוכל לבחור את שסתום האיזון בגודל הנכון?
ת: התאם את השסתום לקוטר הצינור שלך (DN) ולקצב הזרימה הנדרש. השתמש בטבלאות מידות של היצרן או התייעץ עם מומחה - גודל שגוי משבש את איזון המערכת.
ש3: האם שסתומי איזון סטטיים או אוטומטיים טובים יותר?
ת: שסתומים סטטיים חסכוניים עבור מערכות עומס מלא (למשל, שימוש ביתי). שסתומים אוטומטיים מצטיינים בהגדרות עומס משתנה (למשל, HVAC גדול) עם התאמה עצמית.
ש 4: האם שסתומי איזון דורשים תחזוקה?
ת: כן - שסתומים סטטיים זקוקים לכיול מחדש תקופתי; שסתומים אוטומטיים דורשים מדי פעם בדיקות חלקים. תחזוקה שוטפת מבטיחה ביצועים מיטביים.
ש 5: האם שסתום איזון יכול להפחית את עלויות האנרגיה?
ת: בהחלט. על ידי ייעול הזרימה ומניעת שאיבת יתר, שסתומי איזון יכול לצמצם את צריכת האנרגיה ב-15-30%, כפי שמוצג במחקרים בתעשייה.
ש6: מהו טווח טמפרטורת העבודה עבור שסתומי איזון?
ת: רוב השסתומים פועלים בין -20℃ ל-120℃, מתאים לתערובות מים ואתילן גליקול (נפוץ במערכות הידרוניות).
ש7: האם שסתומי איזון מתאימים לקורות מקוררות?
ת: כן-שסתומי איזון לשלוט בזרימת המים המצוננים לקורות מקוררות, להבטיח קירור מדויק ומניעת תת/קירור יתר במבנים מסחריים.
