ダブルオフセットとトリプルオフセットのバタフライバルブの説明

1️⃣ 概要

ダブルオフセットについての議論  対 トリプルオフセットバタフライバルブ は単に価格の問題ではなく、シールの信頼性、耐用年数、および操作の安全性に直接影響します。どちらの設計も従来の同心バタフライ バルブを改良していますが、役割は大きく異なります。で Vコアバルブ、誤ったバルブの選択により早期漏れやオーバースペックが発生することがよくあります。このガイドでは、実際の違い、実際の使用例、賢明な選択方法について説明します。

---

2️⃣ 冒頭のシナリオ: よくあるエンジニアリングのジレンマ

「どちらのサプライヤーも自社のバルブは漏れがゼロだと主張しています。一方はダブルオフセット、もう一方はトリプルオフセットです。なぜ価格差がこれほど大きいのでしょうか?」

これは、当社のエンジニアが EPC 請負業者や工場マネージャーから毎週聞かれる質問です。短い答え: シーリングの哲学は全く異なります両方のバルブは外側では同じように見えますが。

---

3️⃣ ユーザーの問題点

❌ 問題点 1: 紛らわしいオフセット用語

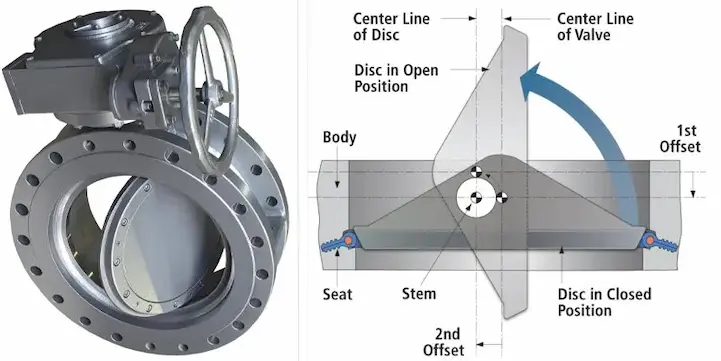

多くの購入者は理解しています 4分の1回転動作 しかし、動作中に「ダブル」または「トリプル」オフセットが実際に何を意味するのかを視覚的に理解するのは困難です。

❌ 問題点 2: 取り付け後の漏れ

を使用して ダブルオフセットバタフライバルブ 高温または重要な隔離サービスでは、時間の経過とともにシートの摩耗や漏れが発生することがよくあります。

❌ 問題点 3: 不必要なパフォーマンスに対する過剰な支払い

一部のシステムは金属間のシールを必要としませんが、最終的には高価になります。 トリプルオフセットバタフライバルブ 明確な利益がないまま。

---

4️⃣ 解決策と推奨事項

✅ 解決策 1: シールの種類をサービスに合わせる

ソフトな座り心地のデザインは、清潔で適度なサービスに適しています。金属固定設計は、高温、高圧、または耐火性の要件に不可欠です。

✅ 解決策 2: 単価ではなくライフサイクルコストを考慮する

頻繁にメンテナンスを行う安価なバルブは、耐用年数全体にわたって高級バルブよりもコストがかかることがよくあります。

✅ 解決策 3: バルブ専門家に早めに相談する

で Vコアバルブバタフライ バルブの設計を推奨する前に、媒体、温度、圧力、動作サイクルを確認します。

---

5️⃣ ケーススタディの例

🏭 ケース 1: 地域暖房ネットワーク

ヨーロッパの暖房システムは、漏れのあるソフトシートバルブを次の暖房システムに置き換えました。 ダブルオフセットバタフライバルブコストを抑えながら耐用年数を向上させます。

🔥 ケース 2: 製油所の緊急隔離

製油所が必要 耐火性、ゼロ漏洩絶縁。のみ トリプルオフセットバタフライバルブ APIおよび安全基準を満たしたラミネートメタルシートを採用。

---

6️⃣ 技術的および科学的な比較

重要なポイント:

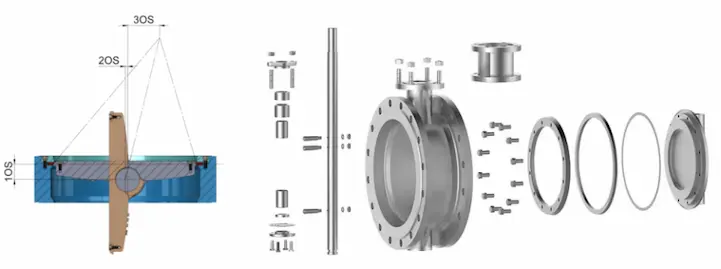

3 番目のオフセットは動作中の摩擦を排除し、 真のカムアクションシールトリプルオフセットバルブが過酷なサービスに優れているのはこのためです。

---

7️⃣ 市場動向と業界の洞察

• 需要の高まり 金属シートバタフライバルブ エネルギーおよび石油化学プロジェクトにおいて

• EPC はますます指定しています トリプルオフセットバタフライバルブ 重要な隔離のために

• バルブ調達戦略では、ライフサイクルの信頼性が初期コストを上回るようになりました

---

8️⃣ 選択と使用ガイドライン

を選択してください ダブルオフセットバタフライバルブ もし:

• メディアはきれいです

• 温度と圧力は適度です

• 金属シールを使用しない場合は厳密な遮断が必要です

を選択してください トリプルオフセットバタフライバルブ もし:

• 高温または熱サイクルが存在する

• 耐火性または漏れゼロは必須です

• バルブの故障は高い運用リスクを伴います

弊社のエンジニアリングチームは、 Vコアバルブ トルクの計算、アクチュエータのサイジング、および材料の選択を支援します。

---

9️⃣ 結論

「より良い」バルブはありません。 アプリケーションに適したバルブ。の違いを理解する ダブルオフセットとトリプルオフセットのバタフライバルブ 漏れ、ダウンタイム、不必要なコストを防ぎます。

👉 Vコアバルブへのお問い合わせ エキスパートによるバルブ選択サポートや、プロジェクトに合わせたカスタム バタフライ バルブ ソリューションを今すぐご利用いただけます。

---

🔟よくある質問

Q1: トリプル オフセット バタフライ バルブは常にダブル オフセットよりも優れていますか?
いいえ。トリプル オフセット バルブは過酷なサービス向けに設計されており、中程度の条件ではダブル オフセット バルブの方が経済的です。

Q2: ダブルオフセットバタフライバルブは漏れゼロを達成できますか?
ソフトシートを使用すればしっかりとした遮断を実現できますが、金属間の漏れがゼロになるのはトリプルオフセット設計だけです。

Q3: トリプルオフセットバルブはスロットリングに適していますか?
これらは主に、継続的なスロットリングではなく、分離を目的として設計されています。

Q4: トリプルオフセットバルブの価格が高くなるのはなぜですか?
複雑な形状、精密機械加工、金属シーリングコンポーネントが原因です。

Q5: Vcore Valve は両方のタイプを製造していますか?
はい。 Vコアバルブ は、カスタマイズされた材料と規格を備えたダブル オフセット バタフライ バルブとトリプル オフセット バタフライ バルブの両方を供給します。

---

 参考資料

• API 609 – バタフライバルブ

• ISO 5752 – メタルシートバルブ規格

• 工業用バルブメーカーのガイドライン

• Vcore バルブ エンジニアリング選択マニュアル
