フローティングボールバルブとトラニオンボールバルブの違いは何ですか?
冒頭のシナリオ: 高くつく見落とし
「コストを節約するためにフローティング ボール バルブを選択しましたが、アクチュエーターが故障してしまいました。」
6 か月間高圧下に置かれた後、過剰なバルブ トルクによりアクチュエータが損傷しました。根本原因はアクチュエーターだけではありませんでした。バルブの構造が使用条件に適していませんでした。ライン圧力、バルブ サイズ、動作周波数により、選択したフローティング ボール バルブには高すぎるトルク要求が発生するため、トラニオン取り付けの設計を最初から検討する必要がありました。
この状況は工業用バルブの調達ではよく見られます。フローティング ボール バルブとトラニオン ボール バルブは、外側からは同じように見えますが、内部の負荷分散とシール機構は大きく異なります。間違った設計を選択すると、高トルク、アクチュエータの過負荷、シートの摩耗、漏れ、または不必要なコストが発生する可能性があります。
ユーザーの問題点
問題点 1: 構造上の混乱
多くの購入者は、フローティング ボール バルブとトラニオン ボール バルブの違いは主にサイズであると考えています。実際には、主な違いはボールのサポート方法とシール力の生成方法です。
問題点 2: トルクの過小評価
バルブの選択が不適切だと、作動トルクが高くなる可能性があります。これは、バルブが電気または空気圧アクチュエータで自動化されている場合に特に重要です。バルブトルクを理解せずにアクチュエータを選定すると、動作中にシステムが故障する可能性があります。
問題点 3: 仕様の過大または過小
一部のプロジェクトでは、フローティング ボール バルブで十分な場合に、トラニオン ボール バルブに過剰な費用がかかります。他のプロジェクトでは、トラニオン取り付け設計の方が安全で信頼性が高い高圧または大型のサービスでフローティング ボール バルブを使用しています。
解決策と推奨事項
解決策 1: バルブのタイプを圧力とサイズに合わせる
フローティング ボール バルブは、低～中圧および小型～中型のアプリケーションで一般的に使用されます。トラニオン取り付けボールバルブは、通常、より大きなサイズ、より高い圧力クラス、およびトルク制御が重要な用途に好まれます。
解決策 2: 長期運用を検討する
操作トルクが低いと、アクチュエータの耐用年数が向上し、ステムの応力が軽減され、長期的な信頼性が向上します。ハイサイクルまたは自動化されたシステムでは、トラニオンに取り付けられたボールバルブがより強力な機械的利点を提供する可能性があります。
解決策 3: 完全な動作状態を確認する
バルブの選択は、圧力、温度、DN/NPS サイズ、媒体、シート材質、動作周波数、アクチュエータ要件、およびプロジェクト文書に基づいて行う必要があります。で Vコアバルブ、選択はバルブの名前だけではなく、実際の動作条件に基づいて行われます。
ボールバルブのタイプ、ポート設計、材料、シート、および用途のより広範な概要については、購入者は次のメインガイドも読むことができます。 工業用ボールバルブ.

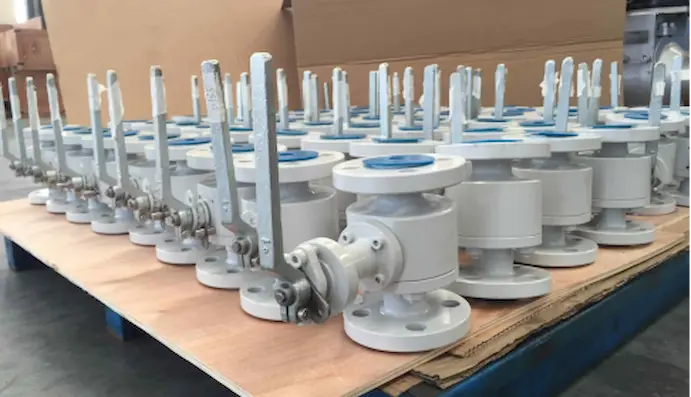

フローティングボールバルブとは何ですか?
A フローティングボールバルブ 下部トラニオンサポートによってボールが機械的に固定されていないのが特徴です。ボールはバルブシートの間に保持されます。ラインの圧力がかかると、ボールはわずかに下流側に移動し、下流側のシートに押し付けられてシールが形成されます。
このデザインはシンプル、コンパクト、そしてコスト効率に優れています。バルブのサイズ、圧力、操作トルクが許容範囲内に収まる一般的な産業サービスで広く使用されています。
主な特徴
- シンプルな内部構造
- コンパクトなボディデザイン
- 多くの中小規模向けにコスト効率が高い
- 圧力補助による下流側シートシール
- 圧力やサイズが大きくなると作動トルクも増加します
代表的な用途
- 給水システム
- HVAC パイプライン
- 一般産業サービス
- 中小規模のガスパイプライン
- 互換性のある薬液移送ライン
- ユーティリティおよびプロセス分離サービス
フローティングボールバルブは以下の用途に広く使用されています。 小径から中径 中程度の圧力定格。これらは通常、アプリケーションで信頼性の高い遮断、コンパクトな構造、および妥当なコストが必要な場合に実用的な選択肢となります。
トラニオン型ボールバルブとは何ですか?
A トラニオンボールバルブ ボールは上部と下部のトラニオンによって機械的に固定されています。フローティングボールバルブとは異なり、ボールは圧力を受けても下流側に移動しません。代わりに、ボールは固定されたままであり、シートはボールに向かって移動してシール力を生み出します。
この構造により、特に大型で高圧の用途において、摩擦と作動トルクの低減に役立ちます。トラニオン取り付けボールバルブは、石油およびガスのパイプライン、石油化学プラント、高圧トランスミッションシステム、および重要な隔離サービスでよく使用されます。
主な特徴
- 機械的サポートを備えた固定ボール設計
- 作動トルクの低減と安定化
- 高圧、大口径に最適
- 多くの場合、ギアボックス、電動アクチュエーター、または空気圧アクチュエーターと一緒に使用されます。
- フローティングボールバルブよりも複雑で、通常は高価です
代表的な用途
- 石油とガスのパイプライン
- 石油化学プラント
- 高圧送電線
- 大口径パイプライン絶縁
- 重要な遮断アプリケーション
- 自動高圧バルブシステム
フローティングボールバルブとトラニオンボールバルブの構造比較
| 特徴 | フローティングボールバルブ | トラニオンボールバルブ |
|---|---|---|
| ボールサポート | ボールはシートに保持されており、圧力がかかるとわずかに動く可能性があります | ボールは上下トラニオンサポートで固定 |
| シール原理 | ラインの圧力がボールを下流のシートに押し付けます | シートは固定ボールに向かって移動し、シールを作成します |
| 作動トルク | 特に大きいサイズでは圧力がかかるとより高くなります | 高圧または大型サービスでのより低い安定性 |
| 圧力能力 | 低圧から中圧によく使用されます。 | 中圧から超高圧に適しています |
| バルブサイズ範囲 | 中小規模の DN/NPS サイズに共通 | 中規模から大規模の DN/NPS サイズに共通 |
| シートデザイン | シートはシールとサポート荷重の両方を支えます | スプリング式または圧力補助式のシートが一般的です |
| コスト | 通常は低い | 通常はもっと高い |
| 一般的な使用方法 | 一般的な遮断、公共サービス、水道、ガス、互換性のある化学薬品 | 石油とガス、高圧、大規模なパイプライン、重要な隔離 |
フローティングボールバルブのシール方法
フローティングボールバルブでは、ライン圧力によりボールが下流側シートに向かって押されます。圧力が増加するとシール力も増加します。この圧力補助シール原理は、多くの一般的な産業用途で効果的です。
ただし、圧力が高くなるとボールとシートの間の接触荷重も増加します。バルブが大きすぎる場合、圧力が高すぎる場合、またはアクチュエーターのサイズが適切でない場合、これにより操作トルクが上昇し、シートの摩耗が加速する可能性があります。
このため、小型から中型のサイズおよび中程度の圧力サービスにはフローティング ボール バルブが選択されることが多く、圧力、サイズ、トルクがより要求される場合にはトラニオン マウント ボール バルブが検討されます。
トラニオンボールバルブのシール方法
トラニオンボールバルブでは、ボールは機械的に支持されており、圧力がかかっても下流側に移動しません。シートはボールに向かって動き、密閉性を生み出します。これにより、ボールシートインターフェースにかかる直接的な圧力負荷が軽減され、操作トルクの制御に役立ちます。
多くのトラニオン取り付けボールバルブは、用途やプロジェクトの規格に応じて、スプリング式シート、圧力補助シール、キャビティ圧力リリーフ、静電気防止設計、防火設計、またはダブルブロックおよびブリード機能を備えて設計されています。
高圧パイプライン システムでは、固定ボール構造が安定した動作、低トルク、自動化への優れた適合性をサポートするため、トラニオン ボール バルブが好まれることがよくあります。
圧力とサイズの比較
圧力とバルブのサイズは、フローティング ボール バルブとトラニオン ボール バルブを選択する際の 2 つの主要な要素です。フローティング ボール バルブは、多くの中小型バルブにとって実用的かもしれませんが、バルブのサイズと圧力が増加するにつれて、トルクとシート荷重の管理がより困難になります。
通常フローティングボールバルブが適している場合
- 小型から中型のバルブ サイズ
- 一般産業用遮断サービス
- 中程度の圧力の適用
- 水、ガス、石油、および互換性のある化学サービス
- 頑丈な構造が必要ないコスト重視のプロジェクト
通常、トラニオンボールバルブが好まれる場合
- 大口径パイプライン
- 高圧サービス
- 石油およびガス輸送パイプライン
- クリティカルな絶縁アプリケーション
- より低い操作トルクが必要な用途
- アクチュエータのトルクを制御する必要がある自動バルブ
厳しい圧力と腐食条件については、購入者は次のページでこのガイドを確認することもできます。 高圧用途用ステンレス鋼バルブ.
作動トルク比較
作動トルクは、フローティング ボール バルブとトラニオン ボール バルブの最も重要な違いの 1 つです。トルクは、手動操作、ギアボックスの選択、電動アクチュエータのサイズ設定、空気圧アクチュエータのサイズ設定、および長期メンテナンスの信頼性に影響します。
フローティングボールバルブでは、ライン圧力によってボールが下流側シートに押し付けられます。圧力とサイズが増加すると、ボールとシートの間の摩擦が増加します。これにより操作トルクが増大し、より大型のアクチュエータが必要になる場合があります。
トラニオン形ボールバルブでは、ボールはトラニオンによって支持されます。ボールがシートに強く押し込まれるのではなく、シートは固定されたボールに向かって移動します。これにより、特に大型または高圧の使用において、操作トルクの低減に役立ちます。
自動化システムの場合、アクチュエータのトルクは、バルブのトルク データ、使用圧力、シートの材質、動作周波数、および安全マージンに従って選択する必要があります。自動ボールバルブを選択するバイヤーは、次のガイドもお読みください。 電動ボールバルブ.
シール性能とシート寿命
フローティングボールバルブシートの動作
フローティングボールバルブは、圧力、バルブサイズ、シート材質、媒体が適切であれば、優れた遮断を実現します。下流側シートはライン圧力によってボールを押し付けられるため、しっかりとしたシールが形成されます。
制限は、シートに大きな荷重がかかることです。用途に高圧、頻繁な操作、研磨粒子、または不適切なアクチュエータのサイズ設定がある場合、シートの摩耗が速くなる可能性があります。
トラニオンボールバルブシートの挙動
トラニオン型ボールバルブは通常、要求の厳しいサービスにおいて、より制御されたシール動作を提供します。サポートされたボール構造により、過度のボールの動きが軽減され、シートの設計は高圧、大径、または重要な遮断要件に合わせて最適化できます。
ハイサイクルサービスの場合、トラニオン設計により、特大または過圧のフローティングボールバルブと比較して、シートの摩耗とステムのストレスが軽減されます。
材質とシートの選択
フローティングボールバルブとトラニオンボールバルブの両方に、適切なボディ材質、ボール材質、ステム材質、シート材質、シール材質、パッキンが必要です。適切な材料は、媒体、圧力、温度、腐食のリスク、および動作頻度によって異なります。
共通のボディ材質
- 耐食性および一般産業用のステンレス鋼
- 石油、ガス、蒸気、および選択された非腐食サービス用の炭素鋼
- 塩化物が豊富な用途または過酷な用途向けの二相ステンレス鋼または超二相ステンレス鋼
- 特殊な腐食環境用のチタンまたはニッケル合金
共通シート材質
- PTFE による幅広い耐薬品性と低摩擦性
- 機械的強度を向上させる強化 PTFE
- 選択されたアプリケーションでより高いパフォーマンスのサービスを実現する PEEK
- 高温、研磨媒体、または過酷な使用に耐える金属製シート
化学薬品を使用する場合は、シートとシールの適合性を慎重に検討する必要があります。バルブ本体は適切な場合もありますが、シートまたはシールの破損により、漏れ、高トルク、または早期交換が発生する可能性があります。
ケーススタディと実践例
ケース 1: 都市水道システム
DN80 フローティング ボール バルブは、最小限のコストで低圧で信頼性の高い遮断を実現しました。この用途には中程度の圧力と単純な隔離が含まれていたため、トラニオンを取り付けたバルブでは有意義なメリットが得られずにコストが増加してしまいます。
事例 2: 天然ガスパイプライン
DN400 トラニオン ボール バルブは操作トルクを 40% 以上削減し、アクチュエータの耐用年数を延ばし、操作の信頼性を向上させました。この場合、バルブサイズが大きくなり圧力が高くなるため、トラニオン構造がより良い選択となりました。
事例 3: 自動薬液移送ライン
購入者は、離脱トルクを確認せずに、自動化学物質移送ライン用のフローティング ボール バルブを選択しました。数か月使用後、シートの荷重と堆積物によりトルクが増加しました。改良されたシート素材とより適切なアクチュエータのサイジングによる設計の見直しにより、信頼性が向上しました。
エンジニアリングデータとパフォーマンス分析
大型フローティングボールバルブの作動トルクは、圧力が上昇するとボールが下流側シートに押し込まれるため、急速に増加する可能性があります。対照的に、トラニオンボールバルブはボールが機械的に支持され、シートがボールに向かって移動するため、より安定したトルクレベルを維持します。
ハイサイクル運転の場合、トラニオン設計によりシートの摩耗とステムの応力を軽減できます。これは、自動バルブ、パイプラインの隔離、およびバルブの故障がシャットダウンや安全上のリスクを引き起こす可能性があるシステムにとって特に重要です。
トルクの計算に疑問が生じた場合、購入者は、特に高圧、大口径、または頻繁な運転にトラニオン取り付け型ボールバルブがより適しているかどうかを検討する必要があります。
市場動向と業界の洞察
- LNG、水素、長距離エネルギーパイプラインにおけるトラニオンボールバルブの需要の拡大
- 高温および過酷な使用のために金属シート設計の使用が増加
- 自動化に適した低トルクのバルブ構造をより重視
- プロジェクト固有の文書化、テスト、材料トレーサビリティに対する需要の増加
- 最低の初期購入コストではなく、総所有コストを重視する
エネルギー移行プロジェクト、高圧ガス システム、重要な産業インフラでは、先進的なボール バルブ テクノロジーの採用が加速しています。ガスサービスの選択については、購入者は次の記事もお読みください。 ガス用ボールバルブ.
スタイルと使用方法の推奨事項
を選択してください フローティングボールバルブ もし:
- 圧力は中程度です
- バルブサイズは小または中
- 予算は限られている
- バルブは主に一般的な遮断に使用されます
- 操作トルクは手動またはアクチュエータの制限内です
を選択してください トラニオンボールバルブ もし:
- 圧力が高い
- DN/NPS サイズが大きい
- 自動化された操作が必要です
- 低い操作トルクが重要
- アプリケーションは重要なパイプライン分離です
- このシステムは、石油およびガス、石油化学、LNG、水素、または高圧伝送サービスです。
経験則: トルクの計算、圧力クラス、またはバルブのサイズによって不確実性が生じる場合は、最終的な選択の前にトラニオンに取り付けられた設計を検討してください。
アプリケーション比較表
| アプリケーション | 推奨方向 | 理由 |
|---|---|---|
| 一般水道管路 | フローティングボールバルブ | シンプルで信頼性が高く、さまざまなサイズに対応できるコスト効率の高い製品 |
| 小型または中型のガスライン | フローティングボールバルブ | 圧力とトルクが設計制限内の場合に適しています |
| 大口径パイプライン | トラニオンボールバルブ | 優れたボールサポートと低い操作トルク |
| 高圧石油およびガスのサービス | トラニオンボールバルブ | 高圧および耐久性の高い絶縁用に設計 |
| 薬液移送ライン | サイズ、圧力、材料の適合性によって異なります | ボディ、ボール、シート、シールの材質はメディアと一致する必要があります |
| 自動遮断弁 | バルブトルクと作動頻度により異なります | トラニオン設計により、大型バルブではアクチュエータのトルクが低下する可能性があります |
| 高温または研磨性の高いサービス | 特別な設計レビューが必要 | シートの材質とバルブ構造が重要 |
フローティングボールバルブとトラニオンボールバルブの選び方
フローティング ボール バルブとトラニオン マウント ボール バルブのどちらを選択するかは、サイズ、圧力、操作トルク、シートの材質、使用条件、操作方法、プロジェクトの要件に基づいて選択する必要があります。
| 選択質問 | 「はい」の場合 | 考えられる方向 |
|---|---|---|
| バルブは小型ですか、それとも中型ですか? | 圧力とトルクは管理可能です。 | フローティングボールバルブ |
| バルブ径が大きいのでしょうか？ | ボール負荷とトルクが高い。 | トラニオンボールバルブ |
| サービスは高圧的ですか? | より高度な機械的サポートが必要です。 | トラニオンボールバルブが多い |
| 作動トルクが低いことは重要ですか? | 手動またはアクチュエータのトルクを制御する必要があります。 | トラニオンボールバルブが多い |
| アプリケーションは全体的に停止していますか? | 頑丈な設計要件はありません。 | 多くの場合フローティングボールバルブ |
| バルブは重要なパイプラインを隔離するためのものですか? | 信頼性、圧力、安全性が優先されます。 | トラニオンボールバルブが多い |
よくある選択の間違い
間違い 1: 安いという理由だけでフローティング ボール バルブを選択する
フローティング ボール バルブはコスト効率が優れていますが、大型、高圧、または高トルクの用途には適さない場合があります。価格だけで選択すると、動作上の問題やアクチュエータの大型化につながる可能性があります。
間違い 2: 簡単なサービスのためにトラニオン ボール バルブを過剰に指定する
トラニオン取り付けボールバルブは強力で信頼性がありますが、単純な低圧または小型のサービスには不要な場合があります。過剰な仕様は、意味のある価値を追加することなくコストを増加させます。
間違い 3: 作動トルクを無視する
トルクは、手動操作、ギアボックスの選択、アクチュエーターのサイズに影響します。購入者はバルブトルクを確認せずに電動または空気圧アクチュエータを選択しないでください。
間違い 4: シートの材質を無視する
シートの材質は、シール、トルク、温度特性、耐薬品性、耐用年数に影響します。 PTFE、強化PTFE、PEEK、メタルシート等のオプションを使用条件に応じて選択してください。
間違い 5: すべてのボールバルブを同じものとして扱う
フローティング ボール バルブとトラニオン ボール バルブは、外側からは似ているように見えますが、内部のサポートとシールの構造が異なります。購入者は注文する前に構造を確認する必要があります。
見積前に購入者が提供すべき情報
正しいボールバルブタイプを推奨するには、サプライヤーは正確な動作条件データを必要とします。購入者は以下を提供する必要があります:
- バルブサイズと接続規格
- 媒体名と構成
- 使用圧力と設計圧力
- 使用温度と最高温度
- 流れ状態：液体、気体、蒸気、スラリー、混合相
- 要求される遮断性能
- ボディ材質要件
- ボールとステムの材質要件
- シートとシールの材質要件
- 手動、ギアボックス、電気、または空圧操作
- 動作周波数
- 適用される規格と文書要件
B2B バイヤー向けの最終推奨事項
フローティング ボール バルブは通常、小型から中型のサイズ、一般的な工業用遮断、圧力とトルクが設計制限内にあるコスト重視の用途に実用的な選択肢です。シンプル、コンパクト、信頼性が高く、水道、ガス、石油、化学、公共サービスで広く使用されています。
通常、トラニオン取り付けボールバルブは、大型、高圧、石油およびガスのパイプライン、重要な絶縁、およびより低い操作トルクとより強力なボールサポートが必要な用途に適した選択肢です。コストは高くなりますが、要求の厳しいサービスにおいてより優れた機械的信頼性を提供できます。
フローティング ボール バルブとトラニオン マウント ボール バルブのどちらを選択するかについてサポートが必要な場合は、 Vコアバルブ バルブのサイズ、圧力、温度、媒体、材料要件、操作方法、プロジェクト文書を確認できます。購入者は、当社のオプションを比較することもできます ボールバルブのカテゴリー.
産業用調達の場合、重要な質問は「フローティングかトラニオンか?」だけではありません。より良い質問は、「この正確な圧力、サイズ、トルク、使用条件下で安全かつ確実に動作できるボール サポートおよびシール構造はどれですか?」ということです。
結論
フローティングボールバルブとトラニオンボールバルブの違いは表面的なものではありません。これは、動作トルク、アクチュエータのサイズ、シール動作、圧力能力、安全性、コスト、長期信頼性に直接影響します。適切な設計を選択すると、よりスムーズな動作とより長い耐用年数が保証されます。
👉 Vコアバルブへのお問い合わせ プロジェクトの条件に合わせたボールバルブの選択に関する専門家のガイダンスが得られます。
よくある質問
Q1: トラニオンボールバルブは常に優れているのですか?
いいえ、高圧、大型、重要な隔離には適していますが、小型または中圧のシステムには不要な場合があります。
Q2: フローティングボールバルブはなぜトルクが大きいのですか?
ラインプレッシャーがボールを下流側のシートに直接押しつけるからです。圧力とバルブのサイズが増加すると、シートの負荷と摩擦が増加します。
Q3: トラニオンボールバルブは高価ですか?
はい。トラニオン ボール バルブは、より複雑な構造、追加のサポート コンポーネント、およびより頑丈なシート設計を備えているため、通常、より高価になります。
Q4: フローティングボールバルブは自動化できますか?
はい。ただし、アクチュエータのサイジングでは、実際のバルブのトルク、圧力、シートの材質、動作周波数、安全マージンを考慮する必要があります。
Q5: どのバルブが長持ちしますか?
高圧、大型、またはハイサイクル用途では、多くの場合、トラニオン ボール バルブによりシートとステムの寿命が長くなります。一般的な小規模または中規模の遮断サービスでも、適切に選択されたフローティング ボール バルブにより、信頼性の高い耐用年数を提供できます。
Q6: Vcore Valve は両方のタイプを製造していますか?
はい。 Vcore Valve は、プロジェクトの要件に応じて、カスタマイズされた材料、圧力クラス、シート材料、接続タイプ、操作方法を備えたボール バルブ ソリューションを提供できます。
