전체 포트 대 감소된 포트 볼 밸브 선택은 산업용 파이프라인 프로젝트에서 일반적인 결정입니다. 두 밸브 유형 모두 회전 볼을 사용하여 흐름을 열거나 닫지만 내부 보어 크기는 다릅니다. 이러한 차이는 유량, 압력 강하, 밸브 중량, 본체 크기, 비용, 세척 능력 및 장기적인 시스템 성능에 영향을 미칩니다.
B2B 구매자라면 가격만 보고 선택해서는 안 됩니다. 감소된 포트 볼 밸브는 전체 흐름이 필요하지 않을 때 실용적이고 경제적일 수 있습니다. 풀 포트 볼 밸브는 일반적으로 시스템에 낮은 압력 강하, 높은 유량, 파이프라인 피깅, 쉬운 세척 또는 최소 흐름 제한이 필요할 때 더 좋습니다.
이 가이드에서는 실제 산업 구매자의 관점에서 전체 포트와 축소 포트 볼 밸브의 차이점을 설명합니다. 구조, 보어 크기, 흐름 동작, 압력 강하, 응용 분야, 비용, 일반적인 실수 및 선택 요구 사항을 다룹니다. 볼 밸브 유형, 재질, 시트, 포트 설계 및 응용 분야에 대한 광범위한 개요를 보려면 다음의 주요 가이드를 읽어보세요. 산업용 볼 밸브.
풀 포트 볼 밸브란 무엇입니까?

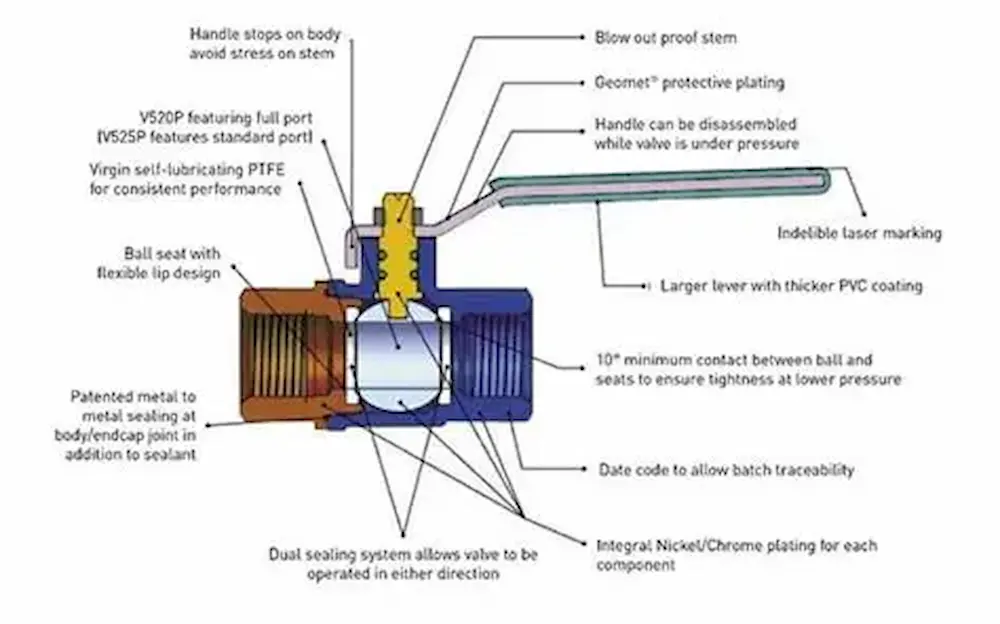

A 풀 포트 볼 밸브풀 보어 볼 밸브라고도 하는 은 파이프라인 내경과 동일한 직경에 가까운 볼 보어를 가지고 있습니다. 밸브가 완전히 열리면 흐름 경로는 최소한의 제한으로 거의 직선형이 됩니다.
이 설계는 압력 강하를 줄이고 높은 유량을 유지하는 데 도움이 됩니다. 풀 포트 볼 밸브는 공정에서 최대 흐름, 손쉬운 청소, 피깅 또는 밸브를 통한 낮은 저항이 필요할 때 종종 선택됩니다.
풀 포트 볼 밸브의 주요 특징
- 보어 크기는 파이프 내경에 가깝습니다.
- 감소된 포트 설계보다 낮은 압력 강하
- 더 높은 유량
- 필요한 경우 피깅 또는 파이프라인 청소에 더 좋습니다.
- 밸브 몸체가 더 크고 무거워짐
- 일반적으로 축소된 포트 밸브보다 비용이 높음
일반적인 응용 분야
- 석유 및 가스 파이프라인
- 고유량 공정 라인
- 피깅 가능한 파이프라인
- 물 전달 시스템
- 낮은 제한이 요구되는 화학 물질 이송 라인
- 압력 강하를 최소화해야 하는 시스템
축소 포트 볼 밸브란 무엇입니까?

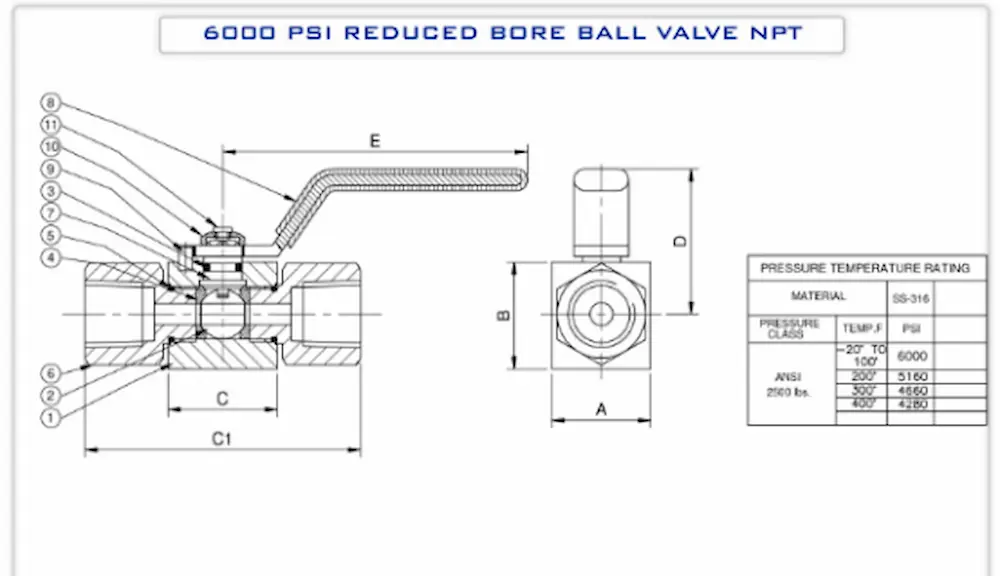

A 감소된 포트 볼 밸브감소된 보어 볼 밸브라고도 하는 은 파이프라인 내부 직경보다 내부 보어가 더 작습니다. 밸브가 열리면 흐름은 볼 내부의 더 좁은 구멍을 통과합니다.
이로 인해 풀 포트 밸브보다 더 많은 유량 제한이 발생하지만 더 컴팩트하고 경제적인 밸브 설계가 가능해집니다. 감소된 포트 볼 밸브는 최대 유량 용량이 필요하지 않은 일반 산업용 차단 응용 분야에 널리 사용됩니다.
축소형 포트 볼 밸브의 주요 특징
- 내경이 파이프 내경보다 작습니다.
- 더욱 콤팩트해진 밸브 바디
- 다양한 크기로 비용 절감
- 풀 포트 설계에 비해 무게가 가볍습니다.
- 풀 포트 밸브보다 더 높은 압력 강하
- 피깅 용도에는 적합하지 않음
일반적인 응용 분야
- 일반 유틸리티 파이프라인
- 전체 흐름이 중요하지 않은 물 및 공기 라인
- 중소 산업 격리 지점
- 비용에 민감한 프로젝트
- 약간의 압력 강하가 허용되는 시스템
- 피깅이 불가능한 프로세스 라인
구매자는 Vcore Valve의 산업용 볼 밸브 구조를 비교할 수 있습니다. 볼 밸브 카테고리.
전체 포트와 축소된 포트 볼 밸브: 코어 차이점 표
| 비교 요인 | 풀 포트 볼 밸브 | 감소된 포트 볼 밸브 |
|---|---|---|
| 보어 크기 | 파이프 내경에 가깝습니다. | 파이프 내경보다 작음 |
| 흐름 용량 | 더 높은 유량 | 낮은 유량 |
| 압력 강하 | 낮은 압력 강하 | 더 높은 압력 강하 |
| 밸브 몸체 크기 | 더 커진 차체 디자인 | 더욱 컴팩트한 바디 디자인 |
| 무게 | 보통 더 무거워요 | 보통 더 가벼움 |
| 비용 | 일반적으로 더 높음 | 일반적으로 더 낮음 |
| 피깅 | 디자인이 허용하는 경우 적합할 수 있음 | 일반적으로 적합하지 않음 |
| 최고의 사용 | 고유량, 낮은 압력 강하, 피깅 가능, 임계 유량 시스템 | 일반 차단, 유틸리티 서비스, 비용에 민감한 애플리케이션 |

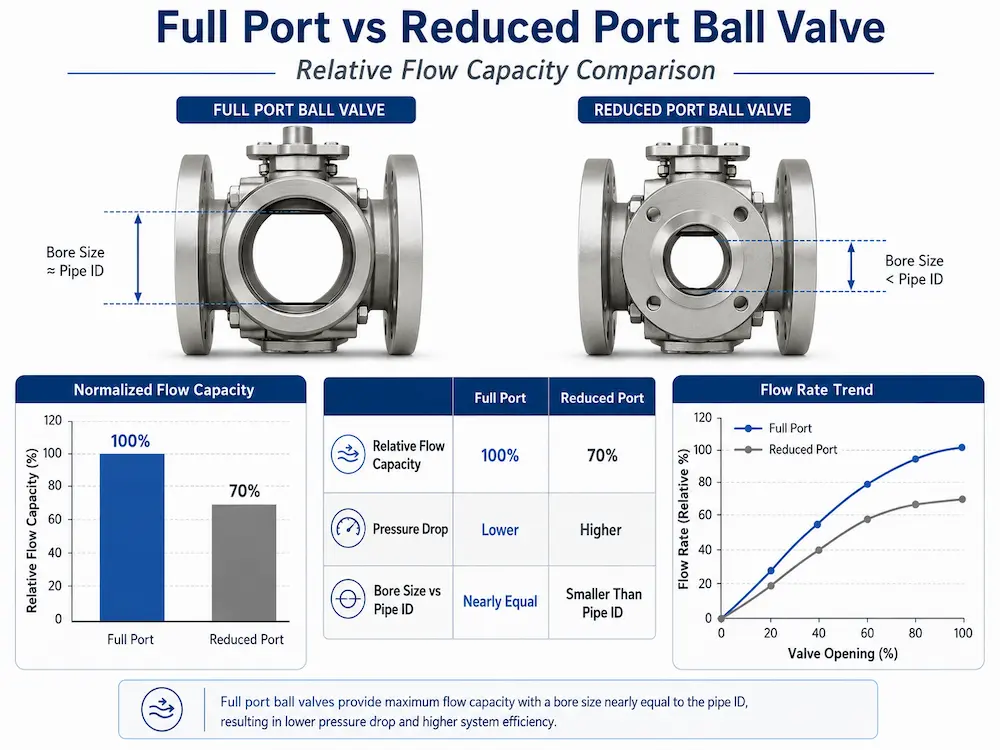

보어 크기가 유량 용량에 미치는 영향
볼 내부의 보어 크기는 밸브가 열려 있을 때 밸브를 통과할 수 있는 유체의 양에 직접적인 영향을 미칩니다. 풀 포트 밸브에서 보어는 파이프와 동일한 크기에 가깝습니다. 이를 통해 유동 경로를 넓게 유지하고 제한을 줄일 수 있습니다.
감소된 포트 밸브에서는 보어가 더 작습니다. 흐름은 더 좁은 개구부를 통과해야 하므로 밸브를 통한 속도가 증가하고 더 많은 압력 손실이 발생합니다. 많은 일반 응용 분야에서 이러한 압력 손실은 허용됩니다. 고유량 또는 에너지에 민감한 시스템의 경우 문제가 될 수 있습니다.
유량 용량이 중요한 이유
- 펌프 에너지 소비에 영향을 미칩니다.
- 프로세스 흐름 속도에 영향을 미칩니다.
- 시스템 압력 균형에 영향을 미칩니다.
- 파이프라인 효율성에 영향을 미칩니다.
- 밸브를 피거블 라인에 사용할 수 있는지 여부에 영향을 미칠 수 있습니다.
시스템에 최대 유량 또는 낮은 압력 강하가 필요한 경우 일반적으로 풀 포트 볼 밸브가 더 안전한 방향입니다. 밸브가 단순한 격리에만 사용되고 유량 손실이 허용되는 경우 감소된 포트 볼 밸브가 더 경제적일 수 있습니다.
압력 강하 비교
압력 강하는 완전 포트 볼 밸브와 축소 포트 볼 밸브 사이의 가장 중요한 차이점 중 하나입니다. 풀 포트 볼 밸브는 개방 보어가 파이프 크기에 가깝기 때문에 제한이 적습니다. 감소된 포트 볼 밸브는 보어가 더 작기 때문에 더 많은 제한을 발생시킵니다.
긴 파이프라인, 펌프 시스템, 송수 전송, 석유 및 가스 서비스, 고유량 공정 라인에서 압력 강하는 시스템 효율성에 영향을 미칠 수 있습니다. 이러한 경우 전체 포트 설계는 더 높은 초기 비용만큼 가치가 있을 수 있습니다.
짧은 유틸리티 라인, 저유량 서비스 또는 압력 손실이 중요하지 않은 시스템에서는 감소된 포트 설계로 밸브 비용과 무게를 줄이는 동시에 안정적인 차단 기능을 제공할 수 있습니다.
완전 보어와 축소 보어: 동일한 용어인가요?
그렇습니다. 많은 산업용 밸브 사양에서, 전체 포트 그리고 완전 보어 비슷한 방식으로 사용됩니다. 둘 다 파이프 보어에 가까운 내부 보어가 있는 밸브를 설명합니다. 마찬가지로, 감소된 포트 그리고 감소된 보어 일반적으로 파이프보다 유량 입구가 작은 밸브를 설명합니다.
그러나 구매자는 조건에만 의존해서는 안됩니다. 유량이 중요한 경우 실제 내경, 밸브 규격, 도면, 유량계수 등을 확인하는 것이 좋습니다.
언제 풀 포트 볼 밸브를 선택해야 합니까?
응용 분야에 높은 유량, 낮은 압력 강하 또는 파이프라인 크기에 가까운 흐름 경로가 필요한 경우 풀 포트 볼 밸브를 선택하십시오.
- 압력 강하를 최소화해야 하는 경우에 사용하십시오.
- 시스템에 최대 유량이 필요할 때 사용하십시오.
- 파이프라인 피깅이나 청소가 필요할 수 있는 경우에 사용하십시오.
- 흐름 제한이 생산에 영향을 미칠 수 있는 중요한 공정 라인에서 사용하십시오.
- 고유량 물, 석유, 가스 또는 화학물질 이송 파이프라인에 사용하십시오.
- 최저 밸브 비용보다 시스템 효율성이 더 중요한 경우에 사용하십시오.
견고한 산업용 파이프라인 연결을 위해 구매자는 다음을 평가할 수도 있습니다. 플랜지 용접 볼 밸브 압력, 연결 표준 및 프로젝트 요구 사항에 따라 다릅니다.
언제 축소형 포트 볼 밸브를 선택해야 합니까?
시스템에 최대 유량이 필요하지 않고 적당한 압력 강하가 허용되는 경우 감소된 포트 볼 밸브를 선택하십시오. 축소 포트 밸브는 소형이고 경제적이며 차단 서비스에 대한 신뢰성이 높기 때문에 일반 산업 시스템에서 일반적으로 사용됩니다.
- 일반 파이프라인 격리에 사용합니다.
- 유량 용량이 주요 관심사가 아닐 때 사용하십시오.
- 컴팩트한 크기와 저렴한 비용이 중요할 때 사용하세요.
- 유틸리티 라인, 수도 라인, 공기 라인 및 다양한 프로세스 지원 시스템에서 사용하십시오.
- 피깅이 필요하지 않은 곳에 사용하십시오.
- 시스템 설계가 이미 압력 손실을 허용하는 경우에 사용하십시오.
간단한 개방-폐쇄 파이프라인 서비스의 경우 구매자는 다음을 비교할 수도 있습니다. 온-오프 볼 밸브 수동 또는 자동 차단이 필요한 곳.
애플리케이션 비교표
| 신청 | 추천방향 | 이유 |
|---|---|---|
| 피깅 가능한 석유 및 가스 파이프라인 | 풀 포트 볼 밸브 | 피깅이나 청소를 위해 거의 직선에 가까운 보어를 허용합니다. |
| 고유량 물 전달 | 풀 포트 볼 밸브 | 압력 강하를 줄이고 흐름 효율성을 향상시킵니다. |
| 일반 유틸리티 차단 | 감소된 포트 볼 밸브 | 전체 흐름이 필요하지 않을 때 컴팩트하고 비용 효율적 |
| 약품 이송 라인 | 흐름과 매체에 따라 다름 | 재질, 시트, 압력 강하 및 유량을 검토해야 합니다. |
| 압축 공기 라인 | 포트가 줄어드는 경우가 많음 | 압력 손실이 시스템 한계 내에 있을 때 허용됨 |
| 엄격한 흐름 요구 사항을 갖춘 프로세스 라인 | 종종 전체 포트 | 제한을 낮추면 필요한 유량을 유지하는 데 도움이 됩니다. |
| 비용에 민감한 소형 파이프라인 | 포트가 줄어드는 경우가 많음 | 가격이 저렴하고 본체도 작아 실용적일 수 있음 |
비용 및 공간 고려 사항
풀 포트 볼 밸브는 일반적으로 보어가 파이프 크기에 가까워야 하므로 몸체와 볼이 더 큽니다. 이로 인해 재료 사용량, 가공 비용, 밸브 중량 및 설치 공간이 증가하는 경우가 많습니다.
축소된 포트 볼 밸브는 일반적으로 재료가 덜 필요하고 더 컴팩트할 수 있습니다. 이는 비용에 민감한 프로젝트, 소규모 파이프라인 또는 흐름 제한이 주요 관심사가 아닌 애플리케이션에 매력적일 수 있습니다.
조달의 경우 항상 더 저렴한 밸브가 최선의 선택은 아닙니다. 감소된 포트 밸브로 인해 압력 손실, 펌프 비효율성 또는 프로세스 흐름 제한이 발생하는 경우 구매 가격이 낮아져 운영 비용이 높아질 수 있습니다. 전체 흐름이 필요하지 않은 경우 전체 포트 밸브는 불필요한 과잉 사양이 될 수 있습니다.
재료와 좌석 선택은 여전히 중요합니다
포트 유형은 볼 밸브 선택의 일부일뿐입니다. 구매자는 또한 본체 재질, 볼 재질, 스템 재질, 시트 재질, 씰 재질, 압력 등급 및 온도 범위를 확인해야 합니다.
일반적인 본체 재질
- 내식성과 청정산업 서비스를 위한 스테인레스 스틸
- 석유, 가스, 증기, 연료 및 특정 비부식성 서비스용 탄소강
- 특수 압력 또는 온도 요구 사항에 맞는 합금강
- 심각한 부식 환경을 위한 티타늄 또는 특수 합금
공통 시트 재료
- 광범위한 내화학성과 낮은 마찰을 위한 PTFE
- 향상된 기계적 강도를 위한 강화 PTFE
- 선택된 고성능 서비스를 위한 PEEK
- 고온, 마모성 또는 가혹한 환경에 적합한 금속 시트
부식에 민감하거나 고압 응용 분야의 경우 구매자는 다음에 대한 가이드를 검토할 수도 있습니다. 고압 응용 분야용 스테인레스 스틸 밸브. 화학 서비스의 경우 전체 포트 또는 축소 포트 설계를 선택하기 전에 재료 및 시트 호환성을 주의 깊게 확인해야 합니다.
플로팅 및 트러니언 볼 밸브의 전체 포트와 축소 포트 비교
플로팅 볼 밸브와 트러니언 장착 볼 밸브 모두에 전체 포트 및 축소 포트 설계가 있을 수 있습니다. 이는 구매자가 포트 유형과 볼 지지 구조를 혼동해서는 안 된다는 것을 의미합니다.
플로팅 볼 밸브는 전체 포트 또는 축소 포트일 수 있습니다. 트러니언 장착 볼 밸브는 전체 포트 또는 축소 포트일 수도 있습니다. 포트 유형은 유량 및 압력 강하에 영향을 미치는 반면, 플로팅 또는 트러니언 구조는 볼 지지, 밀봉 동작, 토크 및 압력 적합성에 영향을 미칩니다.
지지 구조와 작동 토크를 자세히 비교하려면 다음 가이드를 읽어보세요. 플로팅 대 트러니언 볼 밸브.
수동, 전기 및 공압 작동
수동 조작
수동 전체 포트 및 축소 포트 볼 밸브는 레버, 기어박스 또는 핸드휠로 작동됩니다. 더 작은 밸브는 종종 레버 핸들을 사용합니다. 밸브가 크거나 토크가 높은 밸브에는 기어 작동이 필요할 수 있습니다.
전기 작동
전기 볼 밸브는 원격 개폐 또는 조절 작동을 위해 액추에이터를 사용합니다. 풀 포트 밸브에는 밸브 크기와 토크가 더 높을 경우 더 큰 액추에이터가 필요할 수 있습니다. 축소된 포트 밸브는 더 컴팩트할 수 있지만 액추에이터 크기는 여전히 실제 토크 데이터를 기반으로 해야 합니다.
자동화 프로젝트의 경우 구매자는 다음에 대한 가이드를 읽을 수 있습니다. 전기 볼 밸브.
공압 작동
공압식 볼 밸브는 빠른 작동, 높은 사이클 빈도 또는 안전 스프링 복귀가 필요한 곳에 사용됩니다. 선택한 액추에이터는 밸브 토크, 작동 압력, 시트 재질, 사이클 빈도 및 안전 요구 사항과 일치해야 합니다.
일반적인 선택 실수
실수 1: 비용 절감을 위해 축소된 포트만 선택
감소된 포트 볼 밸브는 밸브 비용을 줄일 수 있지만 흐름을 제한할 수도 있습니다. 시스템에 높은 유량이나 낮은 압력 강하가 필요한 경우 감소된 포트 설계로 인해 성능 문제가 발생할 수 있습니다.
실수 2: 필요하지 않을 때 전체 포트를 선택하는 것
풀 포트 볼 밸브가 모든 시스템에 대해 자동으로 더 나은 것은 아닙니다. 파이프라인에 최대 유량, 피깅 또는 낮은 압력 강하가 필요하지 않은 경우 감소된 포트 밸브가 더 경제적이고 실용적일 수 있습니다.
실수 3: 실제 보어 직경을 무시함
풀 포트, 풀 보어, 축소 포트, 축소 보어 등의 용어는 제조업체 및 표준에 따라 다를 수 있습니다. 구매자는 유량이 중요한 경우 실제 보어 직경이나 밸브 도면을 확인해야 합니다.
실수 4: 펌프 시스템의 압력 강하 무시
압력 강하는 펌프 부하를 증가시키고 시스템 효율성을 감소시킬 수 있습니다. 긴 파이프라인이나 고유량 시스템에서는 포트 선택을 신중하게 검토해야 합니다.
실수 5: 포트 유형과 밸브 유형을 혼동함
전체 포트와 축소 포트는 보어 크기를 나타냅니다. 플로팅 및 트러니언은 볼 지지 구조를 설명합니다. 전체 볼 밸브 사양에는 두 가지가 모두 포함되어야 합니다.
B2B 구매자를 위한 선택 체크리스트
견적을 요청하기 전에 구매자는 다음 정보를 준비해야 합니다.
| 선택항목 | 확인 사항 | 중요한 이유 |
|---|---|---|
| 흐름 요구 사항 | 정상 및 최대 유량 | 전체 포트가 필요한지 여부를 결정합니다. |
| 압력 강하 한계 | 밸브 전반에 걸쳐 허용된 압력 손실 | 압력 손실이 중요한 경우 축소된 포트는 적합하지 않을 수 있습니다. |
| 파이프라인 피깅 | 피깅 또는 청소가 필요한지 여부 | 일반적으로 전체 포트 설계가 필요합니다. |
| 밸브 크기 | DN/NPS 및 파이프 일정 | 보어 크기, 유동 면적, 토크 및 비용에 영향을 미칩니다. |
| 중간 | 물, 가스, 기름, 증기, 화학물질, 슬러리 또는 용제 | 본체, 볼, 시트 및 씰 재질 결정 |
| 압력 | 사용압력 및 설계압력 | 압력 등급 및 밸브 구조 결정 |
| 온도 | 정상 및 최대 온도 | 시트 및 씰 재료 선택에 영향을 미칩니다. |
| 조작방법 | 수동, 전기, 공압 또는 기어박스 | 토크 및 액추에이터 요구 사항을 결정합니다. |
| 문서 | 도면, 데이터시트, 시험성적서, 자재인증서 | 프로젝트 승인 및 올바른 조달 지원 |
정보 구매자는 견적 전에 제공해야 합니다.
- 밸브 크기 및 연결 규격
- 전체 포트 또는 축소 포트 설계 필요
- 매체 이름 및 구성
- 사용압력 및 설계압력
- 작동 온도 및 최대 온도
- 정상 및 최대 유량
- 알려진 경우 허용되는 압력 강하
- 피깅 또는 청소가 필요한지 여부
- 본체 재질 요구 사항
- 볼 및 스템 재료 요구 사항
- 시트 및 씰 재료 요구 사항
- 수동, 전기 또는 공압 작동
- 필수 표준, 테스트 및 문서화
산업용 구매자를 위한 최종 권장사항
풀 포트 볼 밸브는 일반적으로 파이프라인에 최대 유량, 낮은 압력 강하, 피깅, 세척 또는 최소 유량 제한이 필요한 경우 더 나은 선택입니다. 일반적으로 비용이 더 많이 들고 본체도 더 크지만 까다로운 유량 응용 분야에서 시스템 효율성을 보호할 수 있습니다.
감소된 포트 볼 밸브는 일반적으로 일반 차단, 유틸리티 서비스, 소형 설치 및 일부 압력 강하가 허용되는 비용에 민감한 응용 분야에 실용적인 선택입니다. 자동으로 품질이 낮아지는 것은 아닙니다. 이는 전체 보어 흐름이 필요하지 않은 응용 분야를 위해 간단히 설계되었습니다.
전체 포트와 축소 포트 볼 밸브 중에서 선택하는 데 도움이 필요한 경우, Vcore 밸브 유량, 압력, 온도, 매체, 파이프 크기, 압력 강하 한계 및 작동 방법을 검토할 수 있습니다. 구매자는 당사의 옵션을 비교할 수도 있습니다. 볼 밸브 카테고리.
산업 소싱의 경우 핵심 질문은 "풀 포트인가, 축소 포트인가?" 뿐만이 아닙니다. 더 나은 질문은 "이 파이프라인에 실제로 필요한 유량은 얼마이며, 시스템이 수용할 수 있는 압력 강하는 어느 정도입니까?"입니다.
자주 묻는 질문
1. 풀 포트와 축소 포트 볼 밸브의 차이점은 무엇입니까?
풀 포트 볼 밸브에는 파이프 내경에 가까운 보어가 있어 더 높은 유량과 더 낮은 압력 강하를 허용합니다. 감소된 포트 볼 밸브는 보어가 더 작기 때문에 더 작고 경제적이지만 더 제한적입니다.
2. 풀 포트 볼 밸브는 언제 사용해야 합니까?
시스템에 높은 유량, 낮은 압력 강하, 피깅, 세척 또는 최소 흐름 제한이 필요한 경우 풀 포트 볼 밸브를 사용하십시오.
3. 축소 포트 볼 밸브는 언제 사용해야 합니까?
애플리케이션이 일반 차단이고 유량이 중요하지 않으며 적당한 압력 강하가 허용되는 경우 감소된 포트 볼 밸브를 사용하십시오.
4. 풀 포트 볼 밸브가 항상 더 좋습니까?
아니요. 풀 포트 볼 밸브는 더 나은 흐름 용량을 제공하지만 일반적으로 더 크고 무겁고 가격이 더 비쌉니다. 전체 흐름이 필요하지 않은 경우 감소된 포트 밸브가 더 실용적일 수 있습니다.
5. 감소된 포트 볼 밸브를 가스나 물에 사용할 수 있습니까?
그렇습니다. 감소된 포트 볼 밸브는 시스템의 압력 강하 및 유량 용량이 허용되는 경우 다양한 가스, 물, 공기, 오일 및 유틸리티 서비스에 사용할 수 있습니다.
