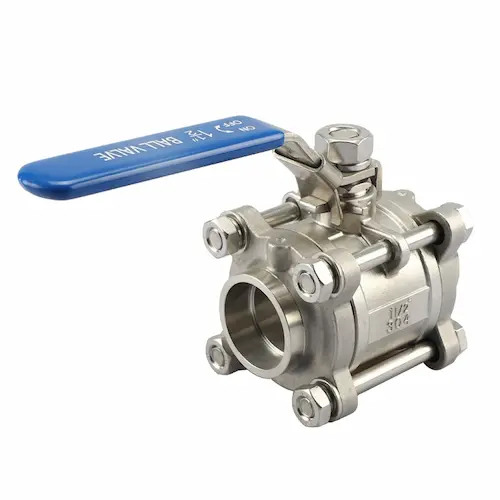

3피스형 볼 밸브
제품개요
3피스형 볼 밸브 다양한 산업 응용 분야에서 안정적이고 안전한 흐름 제어를 위해 설계되었습니다. 3피스 디자인이 특징인 이 밸브는 다음과 같은 기능을 제공합니다. 유지보수 용이성, 내구성, 원활한 작동. 다음과 같이 공간 제약과 신뢰성이 중요한 산업에 사용하기에 이상적입니다. 석유 및 가스, 화학, 수처리 산업.
주요 특징:
-
3피스 디자인: 밸브 본체를 3개 부분으로 나누어 시스템에서 밸브 전체를 분리할 필요 없이 유지보수 및 수리가 용이합니다.
-
내구성 있는 구조: 스테인레스 스틸과 같은 고품질 소재로 제작되어 열악한 작업 조건에서도 장기적인 성능과 신뢰성을 보장합니다.
-
정밀 밀봉: 누출을 방지하도록 설계되어 고압 및 저압 시스템 모두에서 안전하고 효율적인 흐름 제어를 보장합니다.
-
다양한 애플리케이션: 다양한 산업 공정에서 물, 가스, 오일 및 기타 유체의 흐름을 제어하는 데 적합합니다.
-
컴팩트하고 효율적: Tri-Piece Type 볼 밸브는 뛰어난 내구성과 설치 용이성을 유지하면서 공간 절약형 설계를 제공합니다.
기능 및 이점
-
효율적인 흐름 제어: 다양한 매체의 흐름을 원활하고 정밀하게 조절합니다.
-
유지 관리의 용이성: 3피스 디자인으로 빠른 분해와 유지관리가 가능하여 정기적인 서비스가 필요한 산업 환경에 이상적입니다.
-
누출 없는 작동: 고압 환경에서도 작동 중 누수가 발생하지 않는 설계로 장기간 사용에 대한 신뢰성이 높습니다.
-
내구성: 스테인레스 스틸을 포함한 견고한 건축 자재는 거친 작업 환경에서도 밸브가 안정적으로 작동하도록 보장합니다.
-
다양성: 다양한 산업 공정에서 물, 오일, 가스, 증기를 조절하는 데 적합하며 다양한 분야에 걸쳐 폭넓은 사용성을 제공합니다.
기술 사양
| 구성 요소 | 사양 |
|---|---|
| 공칭 직경(DN) | 1/4″ – 3″ |
| 공칭 압력(PN) | 1.6MPa |
| 테스트 압력 | 2.4MPa |
| 재료 | 스테인레스 스틸, PTFE |
| 온도 범위 | -40°C ~ 150°C |
| 적용 가능한 매체 | 물, 기름, 가스, 증기 |
| 스레드 유형 | BSPT, NPT |
주요 치수 및 무게
| 공칭 직경(DN) | 엘(mm) | 디(mm) | 높이(mm) | 폭(mm) | 체중(kg) |
|---|---|---|---|---|---|
| 1/4″ | 65 | 10 | 48 | 120 | 0.6 |
| 3/8″ | 65 | 12 | 50 | 120 | 0.7 |
| 1/2″ | 67 | 15 | 54 | 120 | 0.8 |
| 3/4″ | 82 | 20 | 57 | 130 | 1.1 |
| 1″ | 91 | 25 | 72 | 154 | 1.3 |
| 1 1/4″ | 108 | 32 | 79 | 154 | 1.5 |
| 1 1/2″ | 129 | 40 | 81 | 185 | 2.0 |
| 2″ | 128 | 50 | 97 | 185 | 2.5 |
| 3″ | 206 | 80 | 150 | 204 | 4.5 |
응용
3피스형 볼 밸브는 고압 및 저압 시스템 모두에서 안전하고 효율적인 흐름 제어가 필요한 다양한 산업에 사용하기에 이상적입니다. 다재다능한 디자인으로 다음과 같은 용도에 적합합니다.
-
수처리: 도시 및 산업 수처리 공장의 물 흐름을 조절하는 데 이상적입니다.
-
석유 및 가스: 원유, 천연가스, 정제 제품의 파이프라인 및 기타 시스템의 흐름을 조절하는 데 적합합니다.
-
화학 처리: 화학공장의 각종 화학물질 및 유해유체를 규제하는데 사용됩니다.
-
발전: 발전소의 증기 및 물 흐름을 조절하는 데 일반적으로 사용됩니다.
- 음식과 음료: 위생 용도, 특히 액체 식품 가공 및 규제 분야에 적합합니다.
