Snel overzicht
Bespreken wigafsluiter versus plaat schuifafsluiter is niet alleen een kwestie van voorkeur; het heeft direct invloed op de betrouwbaarheid van de afdichting, de onderhoudskosten en de uptime van het systeem. Bij Vcore Valve zien we dat deze beslissing veel te vaak ten onrechte wordt genomen. In deze gids worden de echte technische verschillen uiteengezet, zodat u met vertrouwen de juiste oplossing kunt selecteren.
Een vertrouwd technisch gesprek
“De leiding lekt weer.”
"Hebben we een wigvormige schuifafsluiter gebruikt?"
“Ja… hetzelfde als vorig project.”
"Maar dit is mestverwerking, waarom geen platen?"
Als die uitwisseling ongemakkelijk vertrouwd aanvoelt, ben je niet de enige.
Veelvoorkomende pijnpunten voor gebruikers
1. Verkeerde klepselectie
Veel systemen gebruiken wigvormige schuifafsluiters standaard, zelfs als de omstandigheden duidelijk gunstig zijn voor a plaat schuifafsluiter.
2. Onverwachte lekkage
Een onjuist afdichtingsontwerp kan leiden tot interne lekkage, vooral bij vuile of hoogcyclische toepassingen.
3. Hoge onderhoudskosten
Kleppen die moeilijk schoon te maken, te repareren of opnieuw te plaatsen zijn, worden al snel een verplichting in plaats van een bezit.
Praktische Oplossingen en Selectieadvies
1. Stem het kleptype af op het medium
Schone vloeistoffen? EEN wigvormige schuifafsluiter presteert vaak goed. Slurry-, gas- of piggable pijpleidingen? Plaatafsluiters excelleren.
2. Houd rekening met de bedrijfsfrequentie
Regelmatig fietsen verhoogt de slijtage van wigzittingen, terwijl plaatontwerpen een stabiele afdichting behouden.
3. Denk verder dan de initiële kosten
Een goedkopere klep vooraf kan tijdens zijn levensduur veel meer kosten.
Casevoorbeelden uit het veld
Geval 1: Waterzuiveringsinstallatie
Bij een gemeentelijk project werden wigvormige schuifafsluiters gebruikt voor de isolatie van schoon water. Resultaat: lage kosten, minimaal onderhoud, uitstekende levensduur.
Geval 2: Gastransmissiepijpleiding
Een olie- en gasklant heeft wigkleppen vervangen plaatafsluiters om varkensoperaties te ondersteunen. Het aantal lekkage-incidenten is tot nul gedaald.

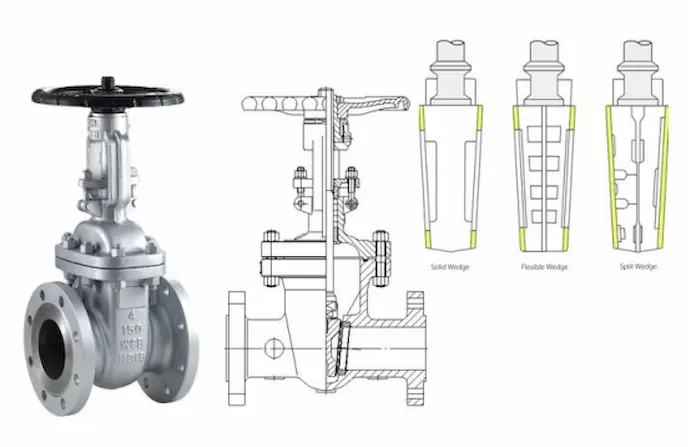

Technische vergelijking: Wedge Gate Valve versus Slab Gate Valve
| Parameter | Wigafsluiter | Plaatpoortklep | Technische impact |
|---|---|---|---|
| Poortontwerp | Stevige of flexibele wig | Vlakke plaat met doorvoer | Beïnvloedt afdichting en stroming |
| Afdichtingsmethode | Klemkracht tegen stoelen | Parallelle stoelen met plaat | Plaat biedt een stabielere afdichting |
| Stroompad | Gedeeltelijk belemmerd | Volle boring | Plaat ondersteunt pigging |
| Mediageschiktheid | Schone vloeistoffen | Gas, slurry, vuile media | Voorkomt ophoping van vuil |
| Onderhoud | Matig | Laag | Plaat gemakkelijker schoon te maken |
| Bidirectionele afdichting | Beperkt | Uitstekend | Cruciaal voor pijpleidingen |
| Typische normen | API600 | API6D | Definieert het toepassingsbereik |
Datagedreven inzichten
-
Plaatafsluiters verminderen de drukval tot wel 15–20% in lange pijpleidingen
-
Wigafsluiters vertonen daarna een hogere zittingslijtage 5.000+ cycli
-
Through-conduit-ontwerpen verlagen de pigging-risico's aanzienlijk
Markttrends en branche-inzicht
De mondiale verschuiving naar efficiëntie van de pijpleiding en voorspellend onderhoud zorgt voor een grotere adoptie van plaatafsluiters, vooral in de olie-, gas- en LNG-sectoren. Ondertussen, wigvormige schuifafsluiters blijven dominant in water, HVAC en algemene industriële diensten.
Stijl- en gebruiksaanbevelingen
-
Kies wigvormige schuifafsluiters voor kostengevoelige, schone stroomsystemen
-
Kies plaatafsluiters voor kritische isolatie en piggable pijpleidingen
-
Stem de klepkeuze altijd af op de operationele doelstellingen op lange termijn
Conclusie
Er is geen “one-size-fits-all” antwoord, maar dat is wel zo is een juiste voor uw systeem. Bij Vcore-klephelpen we ingenieurs kleppen te selecteren die de uitvaltijd verminderen, de onderhoudskosten verlagen en de levensduur verlengen.
👉 Praat met ons technisch team of ontdek ons volledige assortiment industriële schuifafsluiters vandaag.
Veelgestelde vragen
Vraag 1: Wat is het belangrijkste verschil tussen een wigschuifafsluiter en een plaatafsluiter?
De wigvormige schuifafsluiter sluit af door mechanisch vastklemmen, terwijl de plaatschuifafsluiter parallelle zittingen en een doorvoerontwerp gebruikt.
Vraag 2: Welke klep is beter voor pigging-systemen?
Plaatafsluiters zijn ideaal vanwege hun onbelemmerde stromingspad met volledige doorlaat.
Vraag 3: Zijn wigschuifafsluiters goedkoper?
Ja, over het algemeen zijn de initiële kosten lager, maar er kunnen hogere levenscycluskosten zijn.
Vraag 4: Kunnen plaatschuifafsluiters vuile media verwerken?
Absoluut. Ze zijn specifiek ontworpen voor mest- en gasdiensten.
Vraag 5: Welke klep gaat langer mee?
In zware omstandigheden of omstandigheden met een hoge cyclus presteren plaatafsluiters doorgaans beter dan wigontwerpen.
Referentie
-
API 600 – Stalen schuifafsluiters
-
API 6D – Pijpleidingkleppen
-
ISO 10434 – Geboute motorkapafsluiters
-
ASME B16.34 – Klepdrukwaarden
-
Technische kennisbank van Union Valve
