Snelle samenvatting
Terugslagklep voor automatische terugstroombeveiliging in water-, nuts- en industriële leidingen. Vcore Valve beoordeelt de stroomrichting, installatieoriëntatie, drukomstandigheden, materialen, stoelontwerp en inspectie-eisen volgens het bevestigde projectgegevensblad.
Belangrijkste productkenmerken
- Het scharnierende schijfontwerp maakt voorwaartse stroming mogelijk en sluit wanneer tegengestelde stroming optreedt.
- Geschikt voor vele terugstroompreventiewerkzaamheden na medium- en installatiebeoordeling.
- De materialen van het lichaam, de schijf en de zitting kunnen worden afgestemd op de corrosie- en drukomstandigheden.
- Kan horizontale pijpleidingservice ondersteunen wanneer de installatieomstandigheden geschikt zijn.
- Afhankelijk van de orderomvang kunnen inspectiedocumenten en testrapporten worden verstrekt.
Overzicht terugslagklep terugslagklep
Een terugslagklep is een automatische terugslagklep die een scharnierende schijf gebruikt om voorwaartse stroming mogelijk te maken en tegengestelde stroming te helpen voorkomen. Het wordt vaak geselecteerd voor water-, afvalwater-, nuts-, chemische en industriële pijpleidingen waar stroming met lage weerstand en terugstroompreventie vereist zijn.
De juiste keuze hangt af van de stroomrichting, de installatierichting, de minimale stroomsnelheid, de drukomstandigheden, het materiaal van de zitting, het risico op waterslag en de toegang voor onderhoud. Vcore Valve beoordeelt deze details alvorens een configuratie aan te bevelen.
Productconfiguratie
| Configuratie-item | Gemeenschappelijke configuratie | Projectopties |
|---|---|---|
| Ventieltype | Terugslagklep | De configuratie is afhankelijk van het geselecteerde model en de staat van onderhoud |
| Hoofdfunctie | Automatische terugstroombeveiliging | Geen externe voeding vereist voor de normale controlefunctie |
| Schijfontwerp | Scharnierende zwenkschijf | De beweging van de schijf is afhankelijk van de stroom en de installatierichting |
| Stoelontwerp | Metalen of zachte zitting na beoordeling | Geselecteerd op medium, temperatuur en afsluitverwachting |
| Installatie | Meestal beoordeeld op horizontale of gespecificeerde stroomrichting | Bevestig de oriëntatie voordat u bestelt |
| Projectondersteuning | Tekening- en documentbeoordeling | Materiaal- en testdocumenten volgens orderomvang |
Technische specificaties
| Specificatie artikel | Typische/beschikbare opties | Selectie Opmerking |
|---|---|---|
| Producttype | Terugslagklep | Voor automatische niet-retourservice |
| Grootte | Beschikbaar volgens de vereisten van de projectpijplijn | Bevestig met tekening en geselecteerd model |
| Drukclassificatie | Projectspecifieke beoordeling na bevestiging | Vertrouw niet op oude URL-bewoordingen |
| Lichaamsmateriaal | Gietstaal, nodulair gietijzer, roestvrij staal of gespecificeerd materiaal | Selecteer op medium en corrosierisico |
| Zitting / Schijf | Materiaal geselecteerd op gebruiksconditie | Beoordeel slijtage, corrosie en uitvalverwachtingen |
| Verbinding | Flens-, wafer- of projectspecifieke aansluiting naar keuze | Bevestig standaard en face-to-face vóór productie |
| Inspectie | Druktest, stoeltest en documenten indien nodig | Speciale eisen moeten in de aankoopdocumenten worden vermeld |
De exacte maat, drukwaarde, materiaal, aansluitnorm, lektestvereiste en inspectieomvang moeten worden bevestigd op basis van het gegevensblad van het geselecteerde model voordat u bestelt. Wanneer het werkmedium corrosief, schurend, giftig, brandbaar, zeer heet of zeer koud is, is materiaalbevestiging belangrijker dan een generieke catalogusbeschrijving.

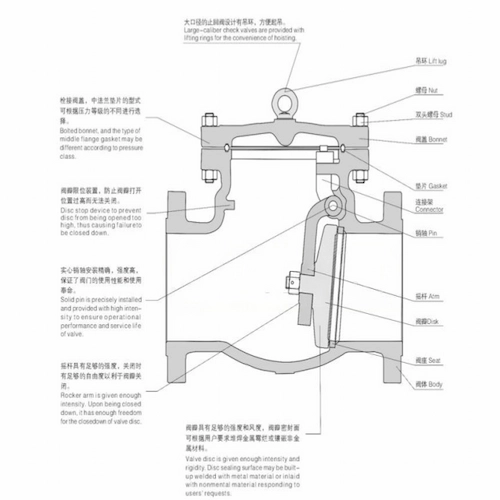

Hoe de zwenkschijf terugstroming voorkomt
Tijdens de voorwaartse stroom zwaait de schijf open en laat media door. Wanneer de stroom vertraagt, stopt of omkeert, keert de schijf terug naar de zitting om terugstroming te helpen voorkomen. Het daadwerkelijke sluitgedrag is afhankelijk van de stroomsnelheid, inbouworiëntatie en systeemdynamiek.
Het risico op waterslag moet worden beoordeeld als de pomp snel start of stopt. In sommige systemen kan een ander ontwerp van de terugslagklep geschikter zijn.
- Bevestig medium, druk, temperatuur en stroomrichting vóór de offerte.
- Zorg ervoor dat de behuizing, bekleding, zitting, pakking en verpakkingsmaterialen overeenkomen met de bevestigde onderhoudsbeurt.
- Controleer de bedieningsmethode, installatieruimte en onderhoudstoegang vroegtijdig.
- Vermeld speciale reinigings-, coating-, test- of documentatievereisten in de aankoopspecificatie.
Terugslagklep versus terugslagklep van het lifttype
Beide kleppen voorkomen terugstroming, maar hun interne bewegings- en installatievereisten verschillen.
| Vergelijkingsitem | Terugslagklep | Alternatief ventiel/ontwerp | Koper Opmerking |
|---|---|---|---|
| Schijfbeweging | Scharnierende schijf zwaait open met voorwaartse stroom | Schijf of zuiger gaat verticaal omhoog | Selecteer op stroomrichting en vereiste drukval. |
| Drukdaling | Vaak geschikt waar een lagere weerstand gewenst is | Kan hoger zijn, afhankelijk van het ontwerp | Bevestig aanvaardbaar drukverlies. |
| Installatie | Vereist doorgaans de juiste oriëntatie en stroomrichting | Vaak gebruikt in verticale of specifieke lay-outs | Controleer de installatie vóór aankoop. |
| Onderhoud | Schijfscharnier en zitting moeten worden geïnspecteerd | Geleiding en schijfzitting moeten worden geïnspecteerd | Onderhoud verschilt per ontwerp. |
| Toepassing Pasvorm | Gemeenschappelijk voor het voorkomen van terugstroming van water en nutsvoorzieningen | Handig als een liftsluiting de voorkeur heeft | Kies op systeemdynamiek. |
Selectiechecklist voor terugslagklep
Een terugslagklep moet worden geselecteerd op basis van de stroomomstandigheden en de installatie-indeling, en niet alleen op basis van de nominale maat.
| Selectiefactor | Waarom het ertoe doet | Wat kopers moeten bevestigen |
|---|---|---|
| Stroomrichting | De controlefunctie is afhankelijk van een correcte installatie | Horizontale of verticale richting en pijlmarkering |
| Minimale stroom | Bij een lage doorstroming wordt de schijf mogelijk niet volledig geopend | Normaal debiet en pompconditie |
| Risico van omgekeerde stroom | Beïnvloedt het sluitgedrag van de zitting en de schijf | Risico op tegendruk en waterslag |
| Middelmatig | Corrosie of vaste stoffen beïnvloeden de levensduur van de zitting en de scharnieren | Vloeistofnaam, zuiverheid en deeltjesgehalte |
| Onderhoudstoegang | Inspectie van schijven en scharnieren kan nodig zijn | Kleplocatie en toegangsruimte |
Overwegingen voor zitting, afdichting en onderhoud
Het afdichtingssysteem moet als compleet pakket worden beoordeeld. Lichaamsmateriaal, bekledingsmateriaal, stoelontwerp, pakking, pakking, bouten, bedieningsfrequentie en onderhoudstoegang hebben allemaal invloed op de levensduur. Voor veeleisende media moet het datablad van het geselecteerde model worden gecontroleerd voordat een claim over vaste prestaties wordt gepubliceerd.
- Installeer volgens de gemarkeerde stroomrichting.
- Controleer het risico op waterslag voordat u het type terugslagklep selecteert.
- Bevestig het stoelmateriaal en de afsluitverwachting vóór productie.
- Publiceer geen vaste maat, klasse of standaardconformiteit zonder bevestiging van het geselecteerde model.
Typische toepassingen
Swing Check Valve kan worden gebruikt in de volgende soorten industriële toepassingen nadat de feitelijke werkomstandigheden zijn bevestigd.
- Watertoevoer- en afvoerleidingen
- Pompafvoerleidingen na beoordeling van de waterslag
- Pijpleidingen voor industriële nutsvoorzieningen
- Chemische en proceslijnen na materiaalbevestiging
- Terugstroompreventiepunten in onderhoudsbypasssystemen
Toepassingslimieten
- Niet geschikt wanneer de tegenstroomsluiting extreem snel moet zijn, tenzij het geselecteerde ontwerp wordt bevestigd.
- Presteert mogelijk niet goed bij een zeer lage stroomsnelheid.
- Vaste stoffen kunnen de beweging van de schijf en de afdichting van de zitting beïnvloeden.
- De installatierichting moet worden bevestigd voordat u bestelt.
Technische opmerkingen voor kopers
Bij projectinkoop wordt de veiligste klepselectie gemaakt voordat de inkooporder wordt vrijgegeven. Alleen een productnaam is niet voldoende. Kopers moeten het procesmedium, de druk, de temperatuur, het stromingsgedrag, de installatieoriëntatie, de aansluitstandaard, de bedieningsmethode, de inspectievereiste en de behoeften aan exportdocumentatie bevestigen.
Stem de klep af op reële werkomstandigheden
Hetzelfde kleptype kan zich anders gedragen in schoon water, stoom, slurry, chemische dienst, gasdienst of temperatuurgevoelige media. De klep moet worden geselecteerd op basis van reële procesomstandigheden, en niet alleen op basis van de nominale maat.
Controleer de materiaalcompatibiliteit vroeg
Carrosserie, trim, zitting, pakking, pakking en boutmaterialen moeten samen worden gecontroleerd. Als het medium corrosief, schurend, zuurstofgerelateerd, gevaarlijk, hoge temperatuur of lage temperatuur is, moet de geschiktheid van het materiaal worden bevestigd op basis van het projectgegevensblad.
Bevestig toegang tot bediening en onderhoud
Handmatige bediening kan voldoende zijn voor kleine kleppen of laagfrequent gebruik. Tandwiel-, elektrische of pneumatische bediening kan nodig zijn voor grotere kleppen, afgelegen locaties of herhaaldelijk fietsen. Onderhoudstoegang moet ook worden overwogen voordat de configuratie wordt afgerond.
Gebruik documentatie om het inkooprisico te verminderen
Tekeningen, testrapporten, materiaalcertificaten, inspectiegegevens, naamplaatinformatie en verpakkingsdocumenten helpen kopers vóór verzending te bevestigen dat de geleverde klep voldoet aan de goedgekeurde vereisten.
Veelvoorkomende selectiefouten die u moet vermijden
- Alleen selecteren op nominale grootte zonder het medium en de taak te bevestigen.
- Het kopiëren van vaste druk-, temperatuur- of standaardclaims uit een oude URL of generieke catalogus.
- Het negeren van zitting-, pakking-, pakking- of bekledingsmaterialen en alleen het lichaamsmateriaal controleren.
- Gebruik van een afsluitklep voor zware controlewerkzaamheden zonder technische bevestiging.
- Bevestiging van de bestelling voordat u tekeningen, documenten en installatie-oriëntatie controleert.
Bestelworkflow voor projectkopers
| Stap | Invoer van koper | Focus op Vcore-kleppenrecensie |
|---|---|---|
| 1. Beoordeling van de aanvraag | Medium, druk, temperatuur, stroomrichting en klepfunctie | Kleptype, materiaalrichting en geschiktheid voor onderhoud |
| 2. Tekeningbevestiging | Grootte, aansluitnorm, face-to-face-vereiste en installatieruimte | Omtrektekening, poortrichting en bedieningsmethode |
| 3. Materiaalbeoordeling | Vereisten voor behuizing, bekleding, zitting, pakking, pakking en bouten | Compatibiliteit met medium en werkende staat |
| 4. Test- en documentreikwijdte | Druktest, stoeltest, certificaten en keuringsrapporten | Bevestig documenten vóór productie |
| 5. Voorbereiding van de verzending | Naamplaatje, markering, verpakking en exportvereiste | Laatste foto's en verpakkingsdetails volgens de omvang van de bestelling |
Waarom werken met Vcore-klep
Vcore Valve richt zich op industriële flow control-producten voor projectkopers, distributeurs en engineeringteams. Wij kunnen u helpen de servicevoorwaarden te beoordelen, praktische suggesties voor klepselectie te geven, technische documenten op te stellen en exportverpakkingsvereisten voor bevestigde bestellingen te ondersteunen.
Inspectie en documentatie
| Inspectie / Document | Doel | Wanneer aanvragen |
|---|---|---|
| Materiaaltestcertificaat | Bevestigt materiaalkwaliteiten en traceerbaarheid voor drukhoudende en bevochtigde onderdelen | Wanneer traceerbaarheid van materialen vereist is |
| Dimensionale inspectie | Controleert belangrijke afmetingen aan de hand van goedgekeurde tekeningen | Vóór verzending of inspectie door derden |
| Druktestrapport | Bevestigt druk- en stoeltestrecords volgens de orderomvang | Voor projectdocumentatiepakketten |
| Visuele en coatinginspectie | Controleert uiterlijk, coating, markering en naamplaatje | Vóór het verpakken en exporteren |
| Paklijst en exportmarkering | Ondersteunt logistiek en locatieontvangst | Voor exportzendingen en projectmagazijnen |
Informatie vereist voor klepselectie
- Gemiddelde en reinheidstoestand
- Stroomrichting en installatieoriëntatie
- Projectgrootte, druk en temperatuuromstandigheden
- Voorkeur voor zitting, schijf en lichaamsmateriaal
- Waterslagrisico, keuringsdocumenten en aansluitnorm
Gerelateerde bronnen voor kleppen
Bekijk gerelateerde ventielpagina's die technisch dichter bij deze productfamilie liggen:
Normen en documentatiereferenties
Alleen voor technische terminologie en klepspecificatiecontext kunnen kopers deze beoordelen Informatie over klepnormen ASME B16.34. De uiteindelijke naleving van de standaard, het maatbereik, de drukklasse, het temperatuurbereik en de lektestvereisten moeten worden bevestigd op basis van het gegevensblad van het geselecteerde model en de aankoopspecificatie.
Veelgestelde vragen
Waar wordt een terugslagklep voor gebruikt?
Het wordt gebruikt om voorwaartse stroming mogelijk te maken en tegengestelde stroming in geschikte pijpleidingsystemen te helpen voorkomen.
Heeft het externe voeding nodig?
Nee. De controlefunctie is automatisch en afhankelijk van de stroomrichting en schijfbeweging.
Kan het verticaal worden geïnstalleerd?
De installatierichting moet vóór de bestelling worden bevestigd met het geselecteerde model en de projectindeling.
Wat veroorzaakt slechte prestaties van de terugslagklep?
Een laag debiet, een verkeerde installatierichting, vaste stoffen, waterslag en ongeschikt zittingmateriaal kunnen allemaal de prestaties beïnvloeden.
Welke informatie is nodig voor een offerte?
Geef medium, stroomrichting, druk, temperatuur, aansluiting, materiaal, installatierichting en documentvereisten op.
Praktische afhaalmaaltijd
Een betrouwbare aankoop van een terugslagklep begint met bevestigde werkomstandigheden, niet met een vaste catalogusclaim. Deel het projectgegevensblad met Vcore Valve, zodat de klepconfiguratie, materialen, bedieningsmethode en documentatieomvang vóór productie kunnen worden beoordeeld.
