Snelle samenvatting
Vergelijken kantelbare schijf versus stille terugslagklep is niet alleen een kwestie van voorkeur. Elk ontwerp gedraagt zich heel anders onder reële bedrijfsomstandigheden, zoals stroomsnelheid, drukschommelingen en pompuitschakeling. Bij Vcore-klephelpen we ingenieurs vaak kostbare fouten te voorkomen door te begrijpen hoe deze terugslagkleppen daadwerkelijk presteren tijdens gebruik, en niet alleen op papier.
Een typisch technisch gesprek
'Het zijn allebei terugslagkleppen, toch?'
‘Ja, maar de ene beschermt je pijpleiding, de andere beschermt je slaap.’
Veelvoorkomende pijnpunten voor gebruikers
Waterslag- en geluidsproblemen
Een onjuiste klepselectie kan leiden tot ernstige drukstoten en systeemtrillingen.
Misverstand bij het afsluiten
Veel gebruikers gaan ervan uit dat alle terugslagkleppen op dezelfde manier sluiten. Dat doen ze niet.
Met oog voor de bedrijfskosten op de lange termijn
De initiële klepprijs verbergt vaak toekomstige onderhouds- en stilstandkosten.
Praktische oplossingen van Vcore Valve
Stem het klepontwerp af op de stromingskarakteristieken
Begrijp of uw systeem regelmatig last heeft van omkering van de stroom.
Overweeg dynamische sluitsnelheid
Sneller is niet altijd beter; gecontroleerde afsluiting is belangrijk.
Denk verder dan de aanschafkosten
De levenscyclusprestaties wegen zwaarder dan de initiële besparingen.

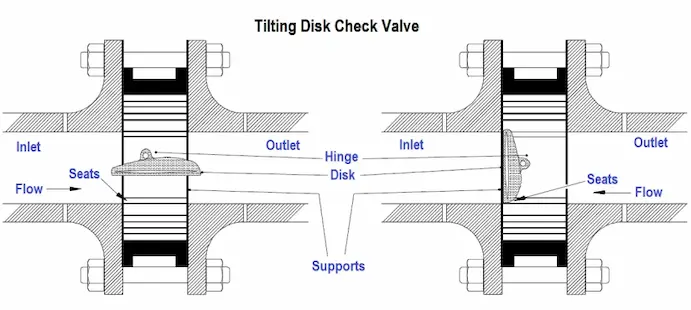

Wat is een terugslagklep met kantelschijf?
A terugslagklep met kantelschijf maakt gebruik van een draaibare schijf die op een verschoven scharnier is gemonteerd. Wanneer de stroom naar voren beweegt, kantelt de schijf open. Wanneer de stroom vertraagt of omkeert, sluiten de zwaartekracht en de terugstroomkracht de schijf soepel.
Belangrijkste kenmerken:
-
Lage drukval
-
Geschikt voor pijpleidingen met grote diameter
-
Effectief in systemen met constante stroom
Bij Vcore-klepKantelschijfontwerpen worden veel gebruikt bij energieopwekking en grootschalige watersystemen.
Wat is een stille terugslagklep?
A stille terugslagklep, ook bekend als een niet-slam-terugslagklep, maakt gebruik van een veerondersteunde schijf of zuiger. De klep sluit automatisch voordat tegenstroom optreedt, waardoor het geluid en de waterslag aanzienlijk worden verminderd.
Belangrijkste kenmerken:
-
Sluiting met veerondersteuning
-
Compact ontwerp
-
Uitstekend geschikt voor pompafvoerleidingen
Kantelschijf versus stille terugslagklep Structurele ontwerpvergelijking
| Functie | Kantelschijf Terugslagklep | Stille terugslagklep |
|---|---|---|
| Sluitmechanisme | Zwaartekracht + terugstroming | Met veerondersteuning |
| Geluidsniveau | Matig | Zeer laag |
| Drukval | Laag | Iets hoger |
| Controle van waterslag | Goed | Uitstekend |
| Installatierichting | Horizontaal heeft de voorkeur | Flexibel |
Casestudy: Retrofit van pompstations
Een gemeentelijk pompstation kreeg herhaaldelijk te maken met spanningsstoringen in de leidingen.
Originele opstelling:
Kantelschijfterugslagklep geïnstalleerd stroomafwaarts van pompen.
Probleem:
Het snel uitschakelen van de pomp veroorzaakte een tegenstroomschok.
Oplossing:
Vervangen door Vcore Valve stille terugslagkleppen elimineerde drukpieken en verminderde onderhoudsincidenten met meer dan 60%.
Engineering en op data gebaseerde vergelijking
Uit onderzoek blijkt:
-
Stille terugslagkleppen verminderen de waterslagdruk met tot 80%
-
Aanbieding kantelschijfterugslagkleppen 30–40% lager drukverlies onder gestage stroom
-
Een onjuiste klepkeuze draagt bij aan bijna 35% van de pompgerelateerde storingen
Sectortrends en marktinzichten
-
Toenemende adoptie van stille terugslagkleppen in stedelijke watersystemen
-
Aanhoudende voorkeur voor kantelbare schijfontwerpen in pijpleidingen met grote diameter
-
Groeiende nadruk op regelgeving voor geluidsreductie
-
Analyse van de levenscycluskosten wordt standaard bij de aanschaf van kleppen
Selectie- en gebruiksaanbevelingen
Kies een terugslagklep met kantelschijf wanneer:
-
De stroom is stabiel en continu
-
Het gaat om pijpleidingen met een grote diameter
-
Een laag drukverlies is van cruciaal belang
Kies een stille terugslagklep wanneer:
-
Pompsystemen zijn gevoelig voor terugstroming
-
Lawaai en trillingen moeten tot een minimum worden beperkt
-
De ruimte is beperkt
Conclusie
Er bestaat geen universele “beste” terugslagklep, alleen de juiste voor uw systeem.
Bij Vcore-klep, wij engineeren beide terugslagkleppen met kantelbare schijf en stille terugslagkleppen met toepassingsspecifieke richtlijnen om een veilige, stille en efficiënte werking van pijpleidingen te garanderen.
👉 Neem contact op met Vcore-klep om deskundige ondersteuning te krijgen bij de selectie van terugslagkleppen en systeemoptimalisatie.
Veelgestelde vragen
Vraag 1: Zijn stille terugslagkleppen altijd beter dan typen met kantelbare schijven?
Nee. Elk ontwerp is geschikt voor verschillende bedrijfsomstandigheden.
Vraag 2: Welke klep is beter om waterslag te voorkomen?
Stille terugslagkleppen zorgen voor superieure waterslagcontrole.
Vraag 3: Hebben terugslagkleppen met kantelschijf meer ruimte nodig?
Ja, ze hebben doorgaans meer installatieruimte nodig.
Vraag 4: Kunnen stille terugslagkleppen verticaal worden geïnstalleerd?
Veel ontwerpen maken verticale installatie mogelijk, afhankelijk van het model.
Vraag 5: Welke klep heeft een langere levensduur?
Beide kunnen goed presteren als ze correct worden geselecteerd en onderhouden.
Vraag 6: Biedt Vcore Valve op maat gemaakte terugslagklepoplossingen?
Ja, op basis van systeemparameters en standaarden.
