Resumo rápido: A válvula à prova de explosão é selecionada para serviços em áreas classificadas onde o corpo da válvula, o atuador, o solenóide, a chave limitadora e o invólucro da fiação devem corresponder à classificação do local. A Vcore Valve recomenda confirmar o escopo do certificado, tipo de atuador, material, conexão e documentos de inspeção do modelo selecionado antes da cotação.

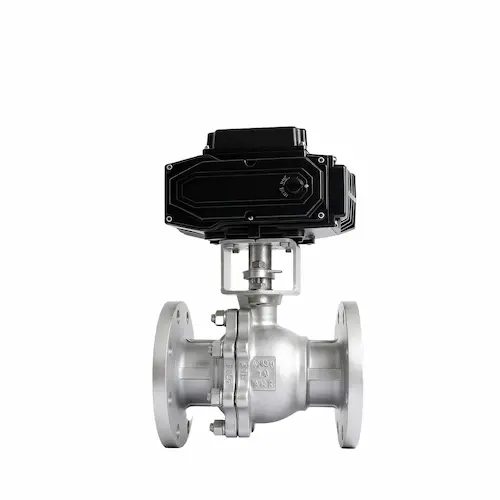

O Válvula à prova de explosão não existe um único projeto de válvula universal. Em projetos reais geralmente significa válvula de esfera, válvula borboleta, válvula gaveta ou válvula de controle equipada com acessórios elétricos ou pneumáticos à prova de explosão para áreas classificadas. A classe de pressão corporal, a faixa de tamanho, a faixa de temperatura e o padrão de aprovação devem ser confirmados a partir do modelo e certificado exatos selecionados, em vez de serem assumidos a partir do nome do produto ou URL antigo.
Áreas de aplicação
| Aplicação | Finalidade de Engenharia |
|---|---|
| Processamento químico | Controla o fluxo onde vapores inflamáveis ou zonas classificadas possam estar presentes. |
| Utilidades de petróleo e gás | Suporta isolamento ou operação automatizada em tubulações de áreas perigosas. |
| Fazendas de tanques | Usado com atuadores e interruptores adequados para desligamento remoto ou linhas de transferência. |
| Manuseio de solventes | Requer seleção de acessórios que correspondam à classificação elétrica do local. |
| Energia e plantas industriais | Fornece isolamento controlado para sistemas auxiliares que exigem gabinetes protegidos. |
Configuração do produto
| Item de configuração | Notas de seleção |
|---|---|
| Tipo de válvula | Válvula esfera, borboleta, gaveta, globo ou controle devem corresponder à função do processo. |
| Atuador | O atuador elétrico ou pneumático deve corresponder à classificação de torque/impulso e área perigosa. |
| Acessórios | A válvula solenoide, a chave limitadora e o posicionador exigem certificação de gabinete compatível. |
| Material do corpo | Selecione de acordo com dados de fluido, corrosão, temperatura e pressão. |
| Conexão | A conexão flangeada, rosqueada ou soldada deve corresponder às especificações da tubulação. |
Revisão de especificações técnicas
| Ponto Técnico | O que confirmar |
|---|---|
| Classe de área perigosa | Confirme o grupo de gás, a classe de temperatura, a zona/divisão e os requisitos do código local. |
| Escopo do certificado | ATEX, IECEx ou outras aprovações só devem ser declaradas quando o certificado do modelo selecionado as confirmar. |
| Dimensionamento de válvula | Confirme o tamanho, a classificação de pressão e a taxa de vazão na folha de dados selecionada. |
| Fornecimento de energia ou ar | Combine a tensão do atuador, a pressão do ar e a posição de falha com o projeto do local. |
| Teste | As verificações de pressão, funcionais e elétricas devem seguir as especificações de compra. |
Pacote de válvula à prova de explosão comparado com válvula automatizada padrão
| Recurso | Pacote de válvula à prova de explosão | Válvula Automatizada Padrão |
|---|---|---|
| Adequação da área | Selecionado para áreas classificadas ou perigosas quando a certificação corresponde ao local. | Utilizado em áreas não classificadas ou instalações protegidas. |
| Acessórios | Os invólucros dos acessórios devem ter proteção adequada e escopo de aprovação. | Invólucros padrão podem não ser aceitáveis em áreas perigosas. |
| Documentação | Certificado, desenho de fiação e registros de inspeção são geralmente críticos. | Documentos básicos sobre válvulas e atuadores podem ser suficientes. |
| Risco de seleção | A incompatibilidade entre o certificado e a classificação do local pode criar riscos de segurança. | O principal risco geralmente é o ajuste do processo, o torque ou o desempenho do controle. |
Lista de verificação de aquisições
| Item da lista de verificação | Razão |
|---|---|
| Definir classificação do site | A seleção do certificado começa pela classificação da área perigosa. |
| Confirme a função da válvula | O serviço de isolamento, estrangulamento ou controle determina o tipo de válvula e o atuador. |
| Verifique a posição de falha | Falha aberta, falha fechada ou última falha devem corresponder à lógica de segurança do processo. |
| Revise a entrada do cabo | O tipo de rosca e a seleção do bucim devem corresponder às práticas elétricas do local. |
| Solicitar documentos | Solicite certificado, desenho, relatório de teste e documento de fiação quando necessário. |
Notas de seleção de válvula à prova de explosão
Um Válvula à prova de explosão deve ser selecionado como um conjunto completo de válvula e atuador. Os engenheiros devem confirmar se o certificado cobre apenas o atuador, apenas o invólucro de acessórios ou o pacote completo. Informações gerais sobre áreas perigosas podem ser revisadas através IECEx, enquanto a conformidade final deve vir da documentação do modelo da válvula Vcore selecionada.
Perguntas frequentes
Todas as válvulas à prova de explosão possuem aprovação ATEX?
Não. A aprovação ATEX depende do modelo e certificado exatos. Não deve ser reivindicado a menos que a documentação do modelo selecionado o confirme.
Qualquer corpo de válvula pode ser usado com um atuador à prova de explosão?
O corpo da válvula ainda deve atender aos requisitos de pressão, temperatura, fluido e torque. A classificação do atuador por si só não é suficiente.
Quais informações são necessárias para cotação?
Fornece médio, tamanho, classe de pressão, classificação de área perigosa, fornecimento de energia ou ar, posição de falha e requisitos de documentos.
Quais documentos devem ser solicitados?
Os documentos comuns incluem certificado, desenho, diagrama de fiação, relatório de teste de pressão e registro de teste funcional.
Para válvulas automatizadas relacionadas, revise o Gama de válvulas de esfera Vcore Valve ou entre em contato com a Vcore Valve para obter um pacote de atuador correspondente.
