Resumo rápido
Válvula de retenção tipo elevação vertical para prevenção automática de refluxo em layouts de pipeline verticais ou confirmados pelo projeto. A válvula Vcore analisa a direção do fluxo, queda de pressão, vedação da sede, materiais, orientação de instalação e requisitos de inspeção de acordo com a folha de dados confirmada.
Principais recursos do produto
- A função automática de retenção ajuda a proteger bombas e tubulações contra fluxo reverso.
- O fechamento do tipo elevador pode ser adequado para layouts de fluxo verticais ou confirmados pelo projeto.
- Os materiais da sede, do disco e da guia podem ser revisados de acordo com as condições médias e operacionais.
- O movimento interno compacto pode ser útil onde o movimento do disco oscilante não é preferido.
- Documentos e escopo de inspeção podem ser confirmados antes da produção.

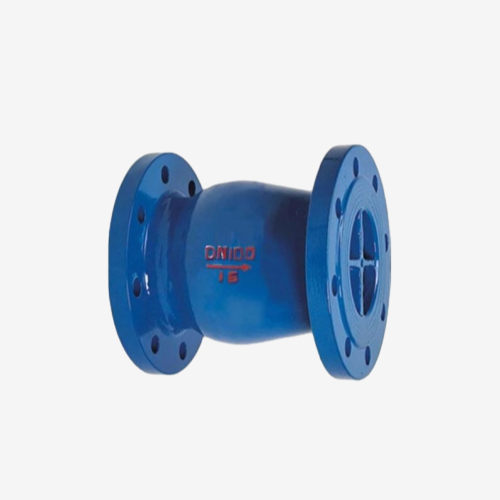

Visão geral da válvula de retenção do tipo elevação vertical
Uma válvula de retenção do tipo elevação é uma válvula automática de retenção onde o disco ou pistão se eleva da sede sob fluxo direto e retorna à sede quando o fluxo para ou inverte. É selecionado quando o layout da tubulação, a direção do fluxo e a condição de pressão são adequados para uma ação de fechamento do tipo elevação.
A Vcore Valve analisa se um projeto de elevação, elevação vertical ou outro projeto de válvula de retenção é mais adequado para o serviço. A classificação de pressão final, faixa de tamanho, faixa de temperatura, requisitos de vazamento e conformidade com os padrões devem ser confirmados na folha de dados do modelo selecionado e nas especificações de compra.
Configuração do produto
| Item de configuração | Configuração Comum | Opções de projeto |
|---|---|---|
| Tipo de válvula | Válvula de retenção de elevação | Elevação vertical ou projeto de elevação específico do projeto após revisão |
| Função principal | Prevenção automática de refluxo | Não é necessária alimentação externa para a função de verificação normal |
| Movimento do disco | O disco ou pistão se eleva da sede sob fluxo direto | O movimento depende do fluxo e da orientação da instalação |
| Design do assento | Assento metálico ou macio após revisão | Selecionado por meio, temperatura e expectativa de desligamento |
| Instalação | Orientação vertical ou especificada após confirmação do modelo | Confirme a direção do fluxo antes de fazer o pedido |
| Apoio ao Projeto | Revisão de desenhos e documentos | Documentos de materiais e testes de acordo com o escopo do pedido |
Especificações Técnicas
| Item de especificação | Opções típicas/disponíveis | Nota de seleção |
|---|---|---|
| Tipo de produto | Válvula de retenção tipo elevador | Para serviço automático sem devolução |
| Tamanho | Disponível de acordo com os requisitos do pipeline do projeto | Confirme com modelo e desenho selecionados |
| Classificação de pressão | Classificação específica do projeto após confirmação | Não confie em URLs antigos |
| Material do corpo | Aço carbono, aço inoxidável, ferro dúctil ou material especificado | Selecione por risco médio e de corrosão |
| Disco / Assento | Material selecionado por condição de serviço | Revise a expectativa de desligamento e o risco de desgaste |
| Conexão | Flangeado, rosqueado, soldado ou específico do projeto, conforme aplicável | Confirme o padrão antes da produção |
| Inspeção | Teste de pressão, teste de assento e documentos conforme necessário | Testes especiais somente quando especificado nos documentos de compra |
O tamanho exato, a classificação de pressão, o material, o padrão de conexão, os requisitos de teste de vazamento e o escopo da inspeção devem ser confirmados na folha de dados do modelo selecionado antes do pedido. Quando o meio de trabalho é corrosivo, abrasivo, tóxico, inflamável, muito quente ou muito frio, a confirmação do material é mais importante do que uma descrição genérica do catálogo.

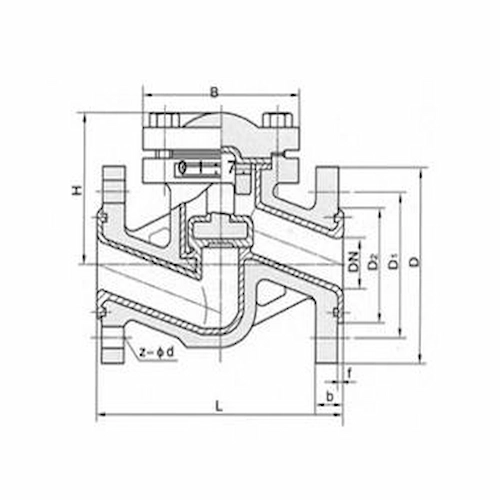

Como funciona o mecanismo de verificação de elevação vertical
O fluxo direto levanta o disco da sede. Quando o fluxo direto diminui ou inverte, o disco retorna à sede e ajuda a evitar o refluxo. Como o movimento do disco é guiado, a válvula deve ser instalada na orientação correta para o modelo selecionado.
O comprador deve confirmar a direção da linha, fluxo mínimo, queda de pressão, contrapressão e risco de golpe de aríete antes de selecionar este tipo de válvula de retenção.
- Confirme o meio, a pressão, a temperatura e a direção do fluxo antes da cotação.
- Combine os materiais do corpo, acabamento, sede, junta e embalagem com o serviço confirmado.
- Revise antecipadamente o método de operação, o espaço de instalação e o acesso para manutenção.
- Indique requisitos especiais de limpeza, revestimento, testes ou documentação nas especificações de compra.
Válvula de retenção tipo elevação vs válvula de retenção oscilante
Ambos evitam o fluxo reverso, mas o movimento do disco e as necessidades de instalação são diferentes.
| Item de comparação | Válvula de retenção tipo elevador | Válvula/Design Alternativo | Nota do comprador |
|---|---|---|---|
| Elemento de fechamento | O disco ou pistão sobe e retorna ao assento | O disco articulado abre e fecha | Selecione por orientação de linha e condição de fluxo. |
| Revisão de instalação | A orientação é crítica para o movimento de elevação | A orientação também é importante, mas o movimento difere | Confirme com o desenho do modelo selecionado. |
| Queda de pressão | Pode ser maior dependendo do design interno | Muitas vezes mais baixo em designs de balanço adequados | Verifique a perda de pressão permitida. |
| Martelo de Aríete | O comportamento de fechamento deve ser revisado | O disco oscilante também pode criar golpe de aríete em alguns sistemas | A dinâmica do sistema é importante. |
| Manutenção | Guia, disco e sede devem ser inspecionados | Dobradiça e assento devem ser inspecionados | O plano de peças sobressalentes difere por tipo. |
Lista de verificação de seleção de válvula de retenção do tipo de elevação vertical
Uma válvula de retenção do tipo elevação vertical deve ser selecionada somente após a confirmação da orientação, fluxo e contrapressão.
| Fator de seleção | Por que é importante | O que os compradores devem confirmar |
|---|---|---|
| Orientação de instalação | O mecanismo de elevação depende da direção | Requisito de instalação vertical, horizontal ou específico do modelo |
| Taxa de fluxo | O disco deve levantar de forma confiável sob fluxo normal | Condição de fluxo normal, mínimo e máximo |
| Queda de pressão | O caminho do fluxo interno afeta a perda do sistema | Perda de pressão permitida e condição da bomba |
| Vedação do assento | A prevenção de refluxo depende da condição do assento | Assento macio ou metálico e expectativa de desligamento |
| Limpeza Média | Partículas podem afetar o movimento do disco | Nome do fluido, conteúdo de sólidos e limpeza |
Considerações sobre assento, vedação e manutenção
O sistema de vedação deve ser revisado como um pacote completo. O material do corpo, o material do acabamento, o design da sede, a gaxeta, a gaxeta, os parafusos, a frequência de operação e o acesso para manutenção afetam a vida útil. Para mídias exigentes, a ficha técnica do modelo selecionado deve ser verificada antes da publicação de qualquer declaração de desempenho fixo.
- Instale apenas de acordo com a direção de fluxo do modelo selecionado.
- Evite usar declarações de vazamento fixas, a menos que sejam verificadas pelo modelo selecionado e pelo relatório de teste.
- Revise os sólidos, a viscosidade e o risco de corrosão antes da seleção do material.
- Confirme se o projeto de elevação, giro ou verificação de wafer é mais adequado para o sistema.

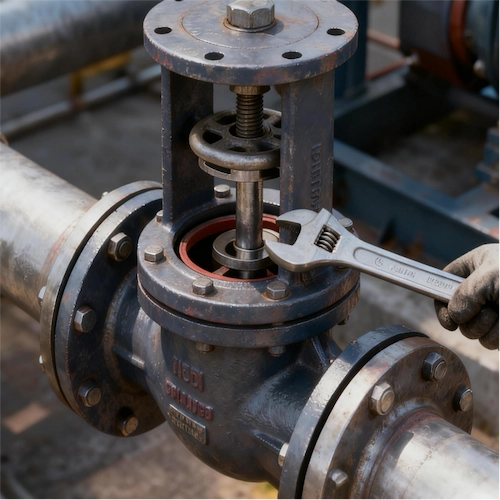

Aplicações Típicas
A válvula de retenção do tipo elevador pode ser usada nos seguintes tipos de serviços industriais após a confirmação da condição real de trabalho.
- Prevenção de refluxo de pipeline vertical após confirmação do modelo
- Proteção contra descarga da bomba onde o projeto de elevação for adequado
- Linhas de água, serviços públicos e processos após revisão do material
- Serviço compacto sem retorno em tubulações industriais
- Sistemas que requerem proteção automática contra fluxo reverso
Limites de aplicação
- Nem todas as válvulas de retenção de elevação são adequadas para todas as orientações de instalação.
- Um fluxo muito baixo pode não levantar o disco de forma confiável.
- A mídia suja pode afetar o movimento guiado do disco.
- Não publique desempenho fixo de vazamento, faixa de tamanho, classe de pressão ou conformidade padrão sem a confirmação da folha de dados.
Notas de engenharia para compradores
Para compras de projetos, a seleção mais segura da válvula é feita antes da liberação do pedido de compra. O nome do produto por si só não é suficiente. Os compradores devem confirmar o meio do processo, pressão, temperatura, comportamento do fluxo, orientação de instalação, padrão de conexão, método de operação, requisitos de inspeção e necessidades de documentação de exportação.
Combine a válvula com condições reais de trabalho
O mesmo tipo de válvula pode se comportar de maneira diferente em água limpa, vapor, lama, serviços químicos, serviços de gás ou meios sensíveis à temperatura. A válvula deve ser selecionada de acordo com as condições reais do processo, não apenas pelo tamanho nominal.
Revise antecipadamente a compatibilidade de materiais
Corpo, acabamento, sede, junta, embalagem e materiais de aparafusamento devem ser verificados em conjunto. Se o meio for corrosivo, abrasivo, relacionado ao oxigênio, perigoso, de alta ou baixa temperatura, a adequação do material deverá ser confirmada na ficha técnica do projeto.
Confirme o acesso de operação e manutenção
A operação manual pode ser suficiente para válvulas pequenas ou uso de baixa frequência. A operação por engrenagem, elétrica ou pneumática pode ser necessária para válvulas maiores, locais remotos ou ciclos repetidos. O acesso para manutenção também deve ser considerado antes de finalizar a configuração.
Use a documentação para reduzir o risco de aquisição
Desenhos, relatórios de testes, certificados de materiais, registros de inspeção, informações de placas de identificação e documentos de embalagem ajudam os compradores a confirmar se a válvula entregue atende aos requisitos aprovados antes do envio.
Erros comuns de seleção a serem evitados
- Selecionando apenas pelo tamanho nominal sem confirmar meio e serviço.
- Copiar declarações fixas de pressão, temperatura ou padrão de um URL antigo ou catálogo genérico.
- Ignorar os materiais da sede, junta, embalagem ou acabamento, verificando apenas o material do corpo.
- Usando uma válvula de corte para tarefas de controle severas sem confirmação técnica.
- Confirmar o pedido antes de verificar desenhos, documentos e orientações de instalação.
Fluxo de trabalho de pedidos para compradores de projetos
| Passo | Entrada do comprador | Foco na revisão da válvula Vcore |
|---|---|---|
| 1. Revisão da aplicação | Meio, pressão, temperatura, direção do fluxo e função da válvula | Tipo de válvula, direção do material e adequação ao serviço |
| 2. Confirmação de desenho | Tamanho, padrão de conexão, requisitos presenciais e espaço de instalação | Desenho de esboço, direção da porta e método de operação |
| 3. Revisão de Materiais | Requisitos de corpo, acabamento, sede, junta, embalagem e aparafusamento | Compatibilidade com condições médias e de trabalho |
| 4. Escopo do teste e do documento | Teste de pressão, teste de assento, certificados e registros de inspeção | Confirme os documentos antes da produção |
| 5. Preparação da Remessa | Placa de identificação, marcação, embalagem e exigência de exportação | Fotos finais e detalhes da embalagem de acordo com o escopo do pedido |
Por que trabalhar com a válvula Vcore
A Vcore Valve concentra-se em produtos de controle de fluxo industrial para compradores de projetos, distribuidores e equipes de engenharia. Podemos ajudar a revisar as condições de serviço, fornecer sugestões práticas de seleção de válvulas, preparar documentos técnicos e dar suporte aos requisitos de embalagem de exportação para pedidos confirmados.
Inspeção e Documentação
| Inspeção / Documento | Objetivo | Quando solicitar |
|---|---|---|
| Certificado de teste de material | Confirma os graus de material e a rastreabilidade de peças molhadas e que contêm pressão | Quando a rastreabilidade do material é necessária |
| Inspeção Dimensional | Verifica dimensões importantes em relação ao desenho aprovado | Antes do envio ou inspeção de terceiros |
| Relatório de teste de pressão | Confirma os registros de teste de pressão e sede de acordo com o escopo do pedido | Para pacotes de documentação de projeto |
| Inspeção Visual e de Revestimento | Verifica a aparência, revestimento, marcação e placa de identificação | Antes de embalar e exportar |
| Lista de embalagem e marcação de exportação | Suporta logística e recebimento no local | Para remessas de exportação e armazéns de projetos |
Informações necessárias para seleção de válvula
- Condição média e de limpeza
- Direção do fluxo e orientação de instalação
- Tamanho do projeto, condição de pressão e temperatura
- Queda de pressão permitida e condição da bomba
- Requisitos de corpo, disco, sede, conexão e documento
Recursos relacionados à válvula
Revise as páginas de válvulas relacionadas que estão tecnicamente mais próximas desta família de produtos:
- Válvula de retenção oscilante
- Válvula de retenção tipo oscilante wafer
- Produtos de válvula de retenção
Padrões e referências de documentação
Apenas para terminologia de engenharia e contexto de especificação de válvula, os compradores podem revisar Informações sobre padrões de válvula ASME B16.34. A conformidade final com o padrão, faixa de tamanho, classe de pressão, faixa de temperatura e requisitos de teste de vazamento devem ser confirmados na folha de dados do modelo selecionado e nas especificações de compra.
Perguntas frequentes
Para que é usada uma válvula de retenção do tipo elevação vertical?
Ele é usado para permitir o fluxo direto e ajudar a evitar o fluxo reverso quando o projeto do tipo de elevação selecionado corresponde ao layout da tubulação.
É apenas para dutos verticais?
Alguns projetos são destinados ao serviço vertical, enquanto outros podem ter regras de instalação diferentes. Confirme a orientação com o modelo selecionado.
Fornece fechamento hermético?
Não assuma um desempenho de vazamento fixo. As expectativas de vazamento na sede devem ser confirmadas pelo modelo selecionado, padrão de teste e especificação de compra.
O que deve ser verificado antes de fazer o pedido?
A direção do fluxo, orientação, pressão, temperatura, meio, queda de pressão e requisitos de material devem ser confirmados.
Em que ela difere de uma válvula de retenção oscilante?
Uma válvula de retenção de elevação usa movimento de elevação guiado, enquanto uma válvula de retenção oscilante usa um disco articulado. A seleção depende do layout do sistema e das condições do fluxo.
Conclusão prática
Uma compra confiável de válvula de retenção do tipo elevador começa com condições de trabalho confirmadas, não com uma reivindicação fixa de catálogo. Compartilhe a folha de dados do projeto com a Vcore Valve para que a configuração da válvula, os materiais, o método de operação e o escopo da documentação possam ser revisados antes da produção.
