Resumo rápido: Um quebra-vácuo permite que o ar entre em uma tubulação, tanque ou equipamento quando a pressão interna cai abaixo da pressão atmosférica, ajudando a prevenir a formação de vácuo, sifonamento e possíveis danos ao equipamento. Uma válvula de retenção permite o fluxo em uma direção e fecha para reduzir o fluxo reverso. As duas válvulas são frequentemente confundidas, mas resolvem problemas diferentes: os disjuntores de vácuo controlam a pressão negativa ou o risco de sifão, enquanto as válvulas de retenção controlam o refluxo. Eles não são substitutos diretos. A seleção deve ser baseada no problema do sistema, direção do fluxo, condição de pressão, local de instalação, meio, comportamento de vedação necessário e padrões de projeto aplicáveis.
Um disjuntor de vácuo e uma válvula de retenção não são o mesmo dispositivo. Um disjuntor de vácuo admite ar em um sistema para evitar vácuo, efeito de sifão ou colapso de tanque/tubo. Uma válvula de retenção evita o fluxo reverso de líquido ou gás em uma tubulação. Uma válvula de retenção normalmente não pode substituir um disjuntor de vácuo, e um disjuntor de vácuo normalmente não pode substituir uma válvula de retenção. Em alguns sistemas, ambos podem ser necessários porque resolvem problemas diferentes.
Para os compradores, a maneira mais segura de compará-los não é apenas pelo nome da válvula, mas pelo problema que o sistema está tentando resolver: pressão negativa, risco de sifão, fluxo reverso, desligamento da bomba, golpe de aríete, requisito de vedação ou especificação de código/projeto.
Disjuntor de vácuo vs válvula de retenção: principais diferenças
| Artigo | Disjuntor de vácuo | Válvula de retenção |
|---|---|---|
| Função principal | Admite ar para quebrar o vácuo ou reduzir o efeito sifão. | Impede o fluxo reverso dentro de seus limites de projeto e vedação. |
| Principal problema resolvido | Vácuo, pressão negativa, sifonagem e possível colapso de tanques ou tubulações. | Fluxo reverso, fluxo reverso, proteção da bomba e controle de direção do sistema. |
| Comportamento de fluxo | Normalmente fechado, depois abre para admitir ar quando ocorre condição de vácuo. | Abre com fluxo direto e fecha quando o fluxo para ou inverte. |
| Pode evitar o refluxo? | Não foi projetada como válvula principal de isolamento de refluxo, a menos que um dispositivo certificado específico suporte essa função. | Sim, dentro dos seus limites de pressão, vedação, instalação e tipo de válvula. |
| Pode quebrar o vácuo? | Sim, desde que dimensionado corretamente e instalado no ponto de entrada de ar correto. | Normalmente não. Uma válvula de retenção não deve ser selecionada para interromper o vácuo por vazamento. |
| Localização típica | Pontos altos, saídas de tanques, linhas de drenagem longas e sistemas propensos a sifões. | Linhas de descarga de bombas, pontos de proteção contra fluxo reverso e tubulações horizontais ou verticais selecionadas. |
| O comprador deve confirmar | Condição de vácuo, localização de entrada de ar, meio, pressão, elevação e compatibilidade de materiais. | Direção do fluxo, pressão de abertura, comportamento de fechamento, tipo de válvula e queda de pressão. |

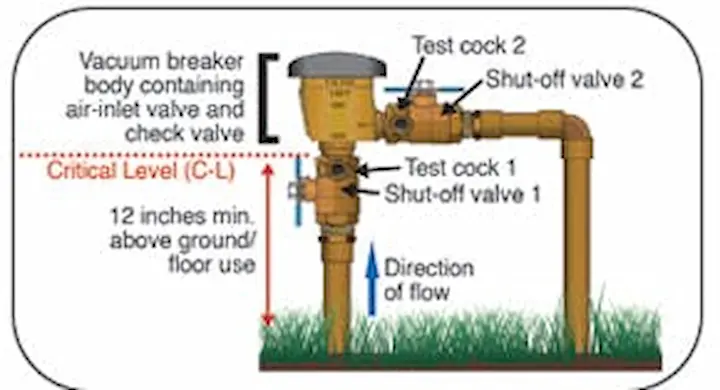

Como funciona um disjuntor a vácuo
Um disjuntor de vácuo é um dispositivo de admissão de ar. Quando a pressão dentro de um tubo, tanque ou equipamento cai abaixo da pressão atmosférica, a válvula se abre e permite a entrada de ar. Isso ajuda a interromper o efeito de sifão e reduz o risco de pressão negativa danificar o equipamento ou atrair fluido indesejado para uma linha.
A sua função está ligada às condições de vácuo e à elevação da instalação. Se for instalado no ponto errado, bloqueado a entrada de ar ou selecionado com o material errado, poderá não proteger o sistema conforme pretendido.

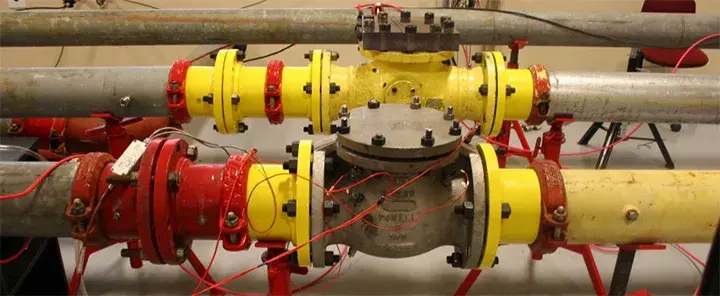

Como funciona uma válvula de retenção
Uma válvula de retenção é uma válvula de fluxo unidirecional. O fluxo direto abre o disco, placa, esfera ou outro elemento de fechamento. Quando o fluxo diminui, para ou inverte, a válvula fecha para reduzir o fluxo reverso. Dependendo do tipo de válvula, também pode ajudar a proteger bombas e equipamentos após o desligamento.
A seleção da válvula de retenção deve considerar a vazão, a orientação, a pressão de abertura, a queda de pressão, a velocidade de fechamento e o risco de golpe de aríete. Para serviço de descarga de bombas, o artigo sobre válvulas de retenção para descarga da bomba explica como o comportamento de refluxo e desligamento afeta a escolha da válvula.
Qual válvula você deve escolher?
| Problema do sistema | Válvula recomendada | Razão | Cheque do comprador |
|---|---|---|---|
| Retorno após a parada da bomba | Válvula de retenção | Normalmente usado para reduzir o fluxo reverso. | Confirme o tipo de válvula, vazão, pressão de rachadura e risco de golpe de aríete. |
| Vácuo no tanque ou tubulação | Quebra-vácuo | Admite ar para reduzir a pressão negativa. | Confirme a condição de vácuo, a entrada de ar, a pressão e a compatibilidade do meio. |
| Efeito sifão na linha de drenagem ou descarga | Quebra-vácuo | Normalmente quebra o sifão ao permitir a entrada de ar. | Confirme a instalação correta do ponto alto e o caminho de admissão de ar. |
| Fluxo reverso mais risco de vácuo | Ambos podem ser necessários | Um controla o fluxo reverso; o outro controla o risco de vácuo ou sifão. | Confirme o layout, a elevação, a direção do fluxo e a sequência de instalação. |
| Precisa de isolamento hermético | Nem pode ser suficiente sozinho | Pode exigir uma válvula de isolamento ou um arranjo de proteção projetado. | Confirme a classe de vedação, tolerância a vazamentos e requisitos do projeto. |
Um disjuntor a vácuo pode substituir uma válvula de retenção?
Geralmente não. Um quebra-vácuo não foi projetado como o principal dispositivo de prevenção de fluxo reverso. Ela admite ar sob condições de vácuo e não fornece a mesma função de vedação que uma válvula de retenção. Se a prevenção de refluxo for necessária, use uma válvula de retenção ou um dispositivo de prevenção de refluxo adequado, especificado para essa função.
Uma válvula de retenção pode funcionar como um disjuntor de vácuo?
Geralmente não. Uma válvula de retenção reage ao fluxo direto e reverso. Não admite ar intencionalmente para quebrar o vácuo. Depender de vazamento, movimento do disco ou comportamento de fluxo reverso não é uma seleção de engenharia adequada. Se existir risco de vácuo ou sifão, use um disjuntor de vácuo ou um dispositivo de alívio de vácuo selecionado para essa condição.
Quando um disjuntor de vácuo e uma válvula de retenção podem ser necessários
Alguns sistemas podem exigir ambas as válvulas porque controlam riscos diferentes. Por exemplo, uma linha de descarga de bomba pode precisar de uma válvula de retenção para reduzir o fluxo reverso após o desligamento da bomba, enquanto uma saída de tanque ou uma linha de drenagem longa pode precisar de um disjuntor de vácuo para evitar sifonagem ou pressão negativa. O arranjo final depende do layout do sistema, diferença de elevação, direção do fluxo, condição de pressão e especificação do projeto.
Se a válvula de retenção estiver instalada em uma linha vertical, confirme também a direção do fluxo e o tipo de válvula. Este guia em se uma válvula de retenção pode ser instalada verticalmente explica os limites para válvulas de retenção oscilantes, de elevação, com mola, de placa dupla e de esfera.
Disjuntor de vácuo vs válvula de alívio de vácuo
Um disjuntor de vácuo geralmente se refere a um dispositivo que admite ar para quebrar o vácuo ou o efeito de sifão. Uma válvula de alívio de vácuo pode ser selecionada para abrir em uma configuração de vácuo definida para proteger tanques ou equipamentos. A terminologia pode variar de acordo com a indústria e as especificações do projeto, portanto os compradores devem confirmar a pressão de ajuste necessária, a capacidade de admissão de ar, o material, a conexão e o padrão aplicável.
Comportamento de fechamento de golpe de aríete e válvula de retenção
Um quebra-vácuo não resolve todos os problemas transitórios de pressão. Na descarga da bomba ou no serviço de válvula de retenção de fechamento rápido, o fluxo reverso e o fechamento repentino podem contribuir para o golpe de aríete ou batida da válvula. Revise o tipo de válvula, o comportamento de fechamento dinâmico e o layout da tubulação antes da seleção. Para uma explicação mais ampla, consulte causas e soluções do golpe de aríete.
O que confirmar antes de selecionar um disjuntor de vácuo ou válvula de retenção
| Para disjuntor a vácuo | Para válvula de retenção |
|---|---|
|
|
Para verificações detalhadas da instalação, o guia de instalação de válvula de retenção abrange seta de fluxo, orientação, acessibilidade e pontos de inspeção. Se a válvula estiver perto de uma saída de bomba, revise também por que uma válvula de retenção está instalada na saída da bomba.
Conselho de seleção final
Não escolha entre um disjuntor de vácuo e uma válvula de retenção apenas pelo nome. Escolha com base no risco. Use um disjuntor de vácuo quando o sistema precisar de admissão de ar controlada para reduzir o vácuo ou o efeito de sifão. Use uma válvula de retenção quando o sistema precisar de controle de fluxo unidirecional e fluxo reverso. Use ambos quando o sistema tiver ambos os riscos e o design do projeto apoiar esse arranjo.
Para opções de válvula de retenção, você pode revisar as válvulas Vcore gama de produtos de válvula de retenção e confirme o tipo de válvula, material, classe de pressão, orientação de instalação e condições de operação antes de enviar uma RFQ.
Perguntas frequentes
Qual é a principal diferença entre um disjuntor de vácuo e uma válvula de retenção?
Um disjuntor de vácuo admite ar para evitar efeito de vácuo ou sifão. Uma válvula de retenção permite o fluxo direto e fecha para reduzir o fluxo reverso. Eles resolvem diferentes problemas do sistema.
Uma válvula de retenção pode ser usada como disjuntor de vácuo?
Geralmente não. Uma válvula de retenção não foi projetada para admitir ar intencionalmente. Se existir risco de vácuo ou sifão, use um disjuntor de vácuo ou um dispositivo de alívio de vácuo selecionado para essa tarefa.
Um quebra-vácuo pode evitar o refluxo?
Um disjuntor de vácuo pode ajudar a resolver o backsiphonage em certos sistemas, mas não deve ser tratado como a principal válvula de isolamento de refluxo, a menos que o dispositivo específico e o padrão suportem essa função.
Quando devo usar um quebra-vácuo?
Use um disjuntor de vácuo quando o sistema tiver pressão negativa, risco de sifão, risco de colapso do tanque ou um ponto de admissão de ar necessário. Confirme a localização, pressão, mídia e compatibilidade de material.
Quando devo usar uma válvula de retenção?
Use uma válvula de retenção quando o fluxo reverso precisar ser reduzido em uma tubulação, linha de descarga de bomba ou ponto de proteção de equipamento. Confirme o tipo de válvula, pressão de abertura, orientação de instalação e comportamento de fechamento.
Um quebra-vácuo e uma válvula de retenção podem ser instalados no mesmo sistema?
Sim, alguns sistemas podem precisar de ambos. Uma válvula de retenção controla o fluxo reverso, enquanto um disjuntor de vácuo controla o risco de vácuo ou sifão. A ordem e localização de instalação devem seguir o projeto do sistema.
Um disjuntor de vácuo é o mesmo que uma válvula de alívio de vácuo?
Nem sempre. Um disjuntor de vácuo geralmente admite ar para quebrar o vácuo, enquanto uma válvula de alívio de vácuo pode abrir em uma configuração de vácuo definida. A terminologia e as especificações do projeto devem ser confirmadas.
