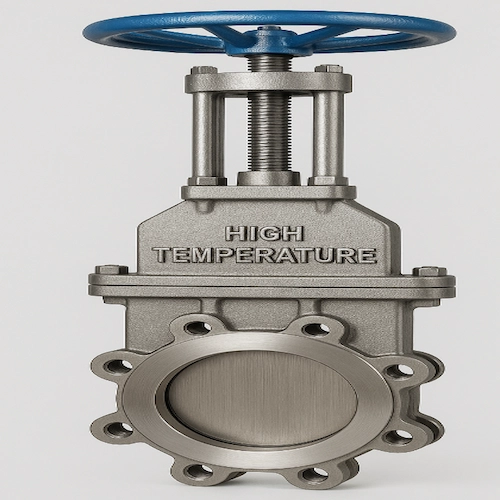

Van cổng dao nhiệt độ cao
các Van cổng dao nhiệt độ cao được chọn cho các ứng dụng ngắt có yêu cầu cao trong đó cổng kiểu dao, hệ thống đóng gói và vật liệu chỗ ngồi phải được thiết kế xung quanh môi trường có nhiệt độ cao. Vcore Valve xác nhận mô hình cuối cùng từ dữ liệu dịch vụ thay vì công bố các tuyên bố về nhiệt độ, áp suất, rò rỉ hoặc tiêu chuẩn cố định mà không có bảng dữ liệu.
Lưu ý lựa chọn van cổng dao nhiệt độ cao
A Van cổng dao nhiệt độ cao không nên được lựa chọn chỉ từ cách diễn đạt nhiệt độ. Chất liệu, hàm lượng chất rắn, độ mài mòn, loại chỗ ngồi, vật liệu đóng gói, mô-men xoắn của bộ truyền động và khả năng tiếp cận bảo trì phải được kiểm tra trước khi sản xuất.
| Mục lựa chọn | Kiểm tra kỹ thuật |
|---|---|
| Cổng và thân | Vật liệu cổng và thân dao được lựa chọn cho môi trường, sự ăn mòn, mài mòn và nhiệt độ. |
| Thiết kế chỗ ngồi | Ghế kim loại, ghế đàn hồi hoặc vật liệu ghế đặc biệt được xác nhận từ dữ liệu mẫu. |
| Hệ thống đóng gói | Vật liệu đóng gói và cách sắp xếp tuyến được chọn theo nhiệt độ và tần suất đạp xe. |
| Kích hoạt | Vận hành bằng tay, khí nén, điện hoặc thủy lực được lựa chọn bằng phương pháp điều khiển mô-men xoắn và địa điểm. |
| Kiểm tra | Các cuộc kiểm tra vỏ, ghế và chức năng phù hợp với kế hoạch kiểm tra dự án và đơn đặt hàng đã được xác nhận. |
Cấu hình sản phẩm
Cấu hình bên dưới giúp các kỹ sư xác định van mà không công bố phạm vi kích thước, cấp áp suất, phạm vi nhiệt độ, cấp rò rỉ hoặc tuân thủ tiêu chuẩn chưa được xác nhận.
| Khu vực cấu hình | Vcore Valve xác nhận điều đó như thế nào |
|---|---|
| Thân và cổng | Lựa chọn xung quanh nhiệt độ, chất rắn truyền thông và độ mài mòn. |
| Chỗ ngồi và đóng gói | Xác nhận từ dữ liệu mô hình; không có lời hứa chung về nhiệt độ cao nào được công bố. |
| Thiết kế nắp ca-pô hoặc tuyến | Được lựa chọn theo khả năng kiểm soát rò rỉ phương tiện và truy cập bảo trì. |
| Thiết bị truyền động | Tùy chọn thủ công, khí nén, điện hoặc thủy lực được lựa chọn theo nhu cầu mô-men xoắn và chu kỳ. |
| Xuất tài liệu | Hồ sơ kiểm tra, ảnh đóng gói và giấy chứng nhận được lập theo đơn đặt hàng. |
Danh sách kiểm tra thông số kỹ thuật
| Mục cần xác nhận | Tại sao nó quan trọng |
|---|---|
| Nội dung phương tiện và chất rắn | Xác định rủi ro mài mòn, vật liệu cổng, thiết kế chỗ ngồi và lựa chọn bao bì. |
| Điều kiện vận hành và thiết kế | Ngăn chặn sự lựa chọn dưới mức cho nhiệm vụ áp suất, nhiệt độ hoặc chu kỳ. |
| Không gian kết nối và lắp đặt | Kiểm soát kiểu dáng thân xe, khe hở của bộ truyền động và khả năng tiếp cận bảo trì. |
| Kỳ vọng tắt máy | Tách nhiệm vụ cách ly khỏi nhiệm vụ điều chế hoặc van điều khiển. |
| Kiểm tra và chứng chỉ | Giữ phạm vi kiểm tra phù hợp với đơn đặt hàng và kế hoạch QA của dự án. |
Hướng dẫn đăng ký
Các ứng dụng điển hình bao gồm xử lý tro nóng, xả khối khô, dây chuyền giấy và bột giấy, bùn khai thác, hệ thống phụ trợ nhà máy điện và phương tiện xử lý trong đó thiết kế cổng dao đế mềm tiêu chuẩn là không đủ.
So sánh với các loại van tương tự
| Loại van | Sử dụng phù hợp nhất |
|---|---|
| Van cổng dao nhiệt độ cao | Nhiệt độ tăng cao và xử lý chất rắn được xem xét cùng nhau. |
| Van cổng dao tiêu chuẩn | Tiết kiệm cho bùn ở nhiệt độ bình thường nhưng không tự động phù hợp với môi trường nóng. |
| Van cổng nêm | Tốt cho việc cách ly đường ống sạch nhưng thường không được ưu tiên cho bùn có chất rắn. |
Danh sách kiểm tra đặt hàng trước
| điểm danh sách kiểm tra | Yêu cầu đầu vào của khách hàng |
|---|---|
| Dữ liệu dòng | Kích thước danh nghĩa, hướng kết nối và lắp đặt. |
| Dữ liệu dịch vụ | Môi trường, hàm lượng chất rắn, áp suất vận hành, nhiệt độ vận hành và phương pháp làm sạch. |
| Vật liệu | Vật liệu thân, cổng, chỗ ngồi, vật liệu đóng gói và bu lông được ưu tiên nếu được chỉ định. |
| hoạt động | Yêu cầu bằng tay, khí nén, điện, thủy lực hoặc thiết bị truyền động khác. |
| Kiểm soát chất lượng | Điểm giữ kiểm tra, hồ sơ kiểm tra, giấy chứng nhận và yêu cầu đóng gói xuất khẩu. |
Lựa chọn van liên quan
Để cách ly hoàn toàn mở/đóng hoàn toàn, hãy so sánh với Van cổng nêm. Đối với cách ly đường ống có mặt bích được bắt vít, hãy so sánh với Van cổng mặt bích đôi.
Tiêu chuẩn và xem xét tài liệu
Vcore Valve xác nhận chính xác tên tiêu chuẩn, phiên bản và phạm vi thử nghiệm từ tài liệu mua hàng. Người mua có thể sử dụng Trang tiêu chuẩn ASME B16.34 làm tài liệu tham khảo bên ngoài khi tiêu chuẩn đó được chỉ định, nhưng sự tuân thủ cuối cùng phải phù hợp với mô hình và bảng dữ liệu Van cổng dao nhiệt độ cao đã chọn.
Câu hỏi thường gặp
Điều gì khiến đây trở thành van cổng dao nhiệt độ cao?
Thiết kế thân, cổng, ghế và bao bì được chọn phải phù hợp với dịch vụ ở nhiệt độ cao thay vì dựa vào thiết kế ghế mềm tiêu chuẩn.
Nó có thể xử lý bùn?
Nó có thể được chọn cho vật liệu chứa bùn hoặc chất rắn khi vật liệu, chỗ ngồi và cách sắp xếp bao bì được xác nhận cho ứng dụng.
Những dữ liệu cần thiết để báo giá?
Cần có môi trường, nhiệt độ, áp suất, hàm lượng chất rắn, kích thước đường dây, kết nối, phương pháp vận hành và các yêu cầu kiểm tra để lựa chọn chính xác.
