Schneller Überblick
Die Wahl zwischen a konzentrisch Absperrklappe und ein Exzentrische Absperrklappe wirkt sich direkt auf die Dichtungsleistung, die Lebensdauer und die Betriebskosten aus. Obwohl beide in der industriellen Flüssigkeitskontrolle weit verbreitet sind, unterscheiden sich ihre Designs, Arbeitsprinzipien und idealen Anwendungen erheblich. Dieser Leitfaden von Vcore Valve erklärt die Unterschiede klar und hilft Ingenieuren bei der sicheren Auswahl der richtigen Absperrklappe.
Eröffnungsszenario: Ein allgemeines technisches Dilemma
„Warum fängt diese Absperrklappe nach einem Jahr an zu lecken?“
Diese Frage hören wir oft von Projektingenieuren. In vielen Fällen kommt es nicht auf die Marke oder die Verarbeitung an, sondern auf die Wahl eines konzentrische Absperrklappe wo ein Exzentrische Absperrklappe wäre besser geeignet gewesen. Das Verständnis der Ventilgeometrie ist der erste Schritt zur Vermeidung kostspieliger Fehler.
Benutzer-Schmerzpunkte
Häufiger Sitzverschleiß
Konzentrische Konstruktionen basieren auf einem kontinuierlichen Kontakt zwischen Scheibe und Sitz, was den Verschleiß bei Anwendungen mit hohen Zyklen oder hohen Temperaturen beschleunigt.
Leckage unter Druck
Eine falsche Ventilauswahl kann zu einer schlechten Dichtleistung führen, insbesondere in Systemen mit hohem Druck oder hoher Wärmeausdehnung.
Verwirrende Ventilterminologie
Begriffe wie doppelter Versatz, dreifacher Versatz, konzentrisch und exzentrisch verwirren Käufer oft und führen zu falschen Spezifikationen.
Lösungen und praktische Empfehlungen
Passen Sie die Ventilkonstruktion an die Betriebsbedingungen an
Niederdruck-Wassersysteme eignen sich gut für konzentrische Konstruktionen, während Hochdruck- oder Hochtemperatursysteme exzentrische Strukturen erfordern.
Priorisieren Sie Dichtungsanforderungen
Metallisch dichtend dreifach versetzte Absperrklappen Bietet im Vergleich zu mit Elastomer ausgekleideten konzentrischen Ventilen eine überlegene Dichtheit.
Berücksichtigen Sie die Lebenszykluskosten, nicht den Stückpreis
Obwohl die Anschaffungskosten für exzentrische Absperrklappen höher sind, führen ihre längere Lebensdauer und der geringere Wartungsaufwand häufig zu niedrigeren Gesamtkosten.
Fallanalyse und praktische Beispiele
Fall 1: Kommunale Wasserverteilung
Ein DN600 mit Gummiauskleidung konzentrische Absperrklappe wurde in einer Trinkwasserleitung verwendet. Niedriger Druck, Umgebungstemperatur und seltener Betrieb machten es zu einer kostengünstigen und zuverlässigen Wahl.
Fall 2: Industrielle Dampfleitung
Eine Chemiefabrik ersetzte defekte konzentrische Ventile durch dreifach versetzte exzentrische Absperrklappen. Das Ergebnis waren keine Leckagen, eine längere Lebensdauer und weniger Stillstände.
Technische Daten und Strukturvergleich

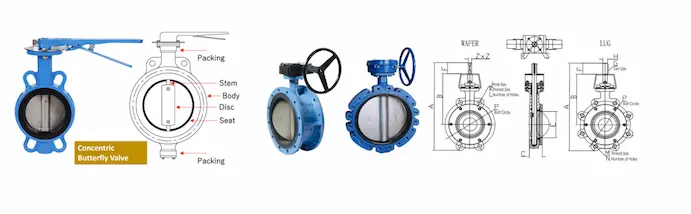

Strukturelle Unterschiede
| Funktion | Konzentrische Absperrklappe | Exzentrische Absperrklappe |
|---|---|---|
| Wellenposition | Mittellinie der Bandscheibe | Versatz zur Scheibenmitte |
| Sitzkontakt | Ständige Reibung | Reduzierte oder keine Reibung |
| Dichtungstyp | Weicher Sitz (Gummi/PTFE) | Metall-auf-Metall oder laminiert |
| Druckstufe | Niedrig bis mittel | Mittel bis hoch |
| Temperaturbereich | Begrenzt | Breit |
Vergleich der Funktionsprinzipien

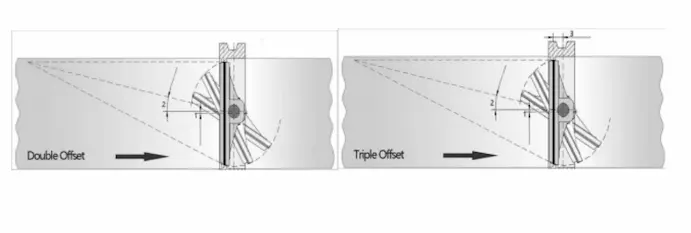

Unsere konzentrische Absperrklappe dichtet durch Zusammendrücken des Weichsitzes ab, während ein Exzentrische Absperrklappe nutzt eine nockenartige Bewegung, um eine dichte Abdichtung bei minimalem Verschleiß zu erreichen. Deshalb Doppelt versetzte Absperrklappen und dreifach versetzte Absperrklappen dominieren anspruchsvolle Industriedienstleistungen.
Markttrends und Brancheneinblicke
Weltweit verlagern sich Branchen von traditionellen konzentrischen Designs hin zu Exzentrische Absperrklappen, insbesondere in den Bereichen Öl und Gas, Stromerzeugung und chemische Verarbeitung. Steigende Betriebsdrücke und strengere Leckagenormen machen fortschrittliche Offset-Designs attraktiver. Bei Vcore Valve ist die Nachfrage nach Triple-Offset-Designs im Jahresvergleich stetig gestiegen.
Stil- und Verwendungsempfehlungen
-
Wählen Sie konzentrische Absperrklappen für Wasserversorgung, HVAC und Niederdruckversorgungsdienste
-
Benutzen Doppelt versetzte Absperrklappen für Rohrleitungen mit höherem Druck
-
Auswählen dreifach versetzte Absperrklappen für Dampf, Gas und kritische Absperraufgaben
-
Überprüfen Sie vor der Auswahl immer Temperatur, Druck und Medienkompatibilität
Vcore-Ventil Ingenieure unterstützen Kunden von der Entwurfsphase bis zur Inbetriebnahme und stellen sicher, dass jedes Mal die richtige Absperrklappe ausgewählt wird.
Fazit
Es gibt keine allgemeingültige „beste“ Absperrklappe – nur die richtige für Ihre Anwendung. Konzentrische Absperrklappen bieten gleichzeitig Einfachheit und Kosteneffizienz Exzentrische Absperrklappen sorgen für Haltbarkeit und hervorragende Abdichtung.
Wenn Sie sich nicht sicher sind, welches Absperrklappendesign zu Ihrem Projekt passt, wenden Sie sich an Vcore Valve. Unser technisches Team hilft Ihnen gerne dabei, Leistung, Sicherheit und langfristigen Wert zu optimieren.
FAQs
Was ist eine konzentrische Absperrklappe?
Es handelt sich um eine Absperrklappe, bei der die Welle in der Scheibe zentriert ist und üblicherweise einen weichen Sitz zur Abdichtung verwendet.
Was ist eine exzentrische Absperrklappe?
Eine exzentrische Absperrklappe verfügt über eine versetzte Wellenkonstruktion, um den Sitzverschleiß zu reduzieren und die Abdichtung zu verbessern.
Ist eine dreifach versetzte Absperrklappe besser als eine konzentrische?
Für Hochtemperatur- oder Hochdruckanwendungen, ja. Für Niederdrucksysteme reichen oft konzentrische Ventile aus.
Können konzentrische Absperrklappen mit Dampf umgehen?
Im Allgemeinen nein, da sich weiche Sitze unter Dampfbedingungen mit hoher Temperatur verschlechtern.
Warum sind exzentrische Absperrklappen teurer?
Sie erfordern komplexere Bearbeitungs- und Dichtungsstrukturen, bieten aber eine längere Lebensdauer.
Welches Ventil hält länger?
Unter anspruchsvollen Bedingungen halten exzentrische Absperrklappen in der Regel viel länger als konzentrische Konstruktionen.
Referenz
-
API 609-Absperrklappenstandard
-
Baulängenmaße nach ISO 5752
-
MSS SP-68 Hochleistungs-Absperrklappen
-
Technische Leitfäden der Ventilherstellervereinigung
