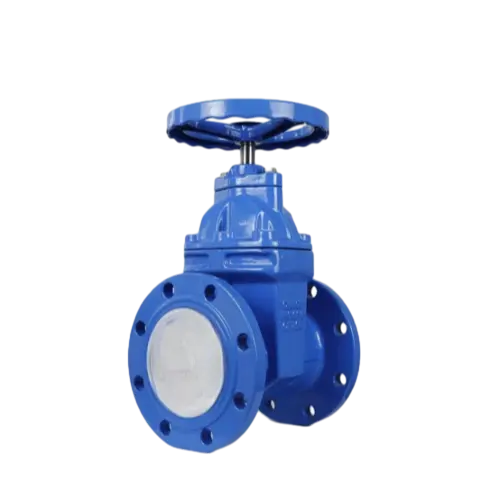

Válvula de compuerta con asiento de metal
Descripción general de la producción
el Válvula de compuerta con asiento de metal de Vcore Valves está diseñado para un control de flujo confiable en aplicaciones de alta presión y alta temperatura. Su construcción robusta cuenta con un asiento de metal duradero que garantiza un sello hermético incluso en condiciones difíciles en las que las válvulas tradicionales de asiento blando podrían fallar. Ideal para uso en industrias críticas como Petróleo y gas, procesamiento químico y plantas de energía., esta válvula proporciona un rendimiento superior para tareas de aislamiento y estrangulación.
Características clave
-
Sello de metal a metal: Sellado confiable incluso en altas temperaturas y condiciones abrasivas.
-
Construcción duradera: Fabricado con materiales de alta calidad para soportar alta presión y temperatura.
-
Bajo mantenimiento: Menos piezas móviles, minimizando el desgaste y reduciendo los requisitos de mantenimiento.
-
Diseño de paso total: Minimiza la resistencia al flujo, mejorando la eficiencia y reduciendo la pérdida de presión.
-
Operación versátil: Adecuado tanto para aislamiento como para estrangulación en diversas aplicaciones.
-
Larga vida útil: Los materiales y la construcción de alta calidad garantizan durabilidad y longevidad.
-
Amplia gama de aplicaciones: Maneja una variedad de medios, incluidos agua, petróleo, gas y productos químicos.
-
Tolerancia a alta presión y temperatura: Puede funcionar en condiciones extremas sin comprometer el rendimiento.
Especificaciones técnicas
| Artículo | Descripción |
|---|---|
| Tipo de válvula | Válvula de compuerta con asiento de metal |
| Actuación | Manual, Neumático, Eléctrico |
| Cuerpo de válvula | Acero al carbono, acero inoxidable (304, 316), acero fundido |
| Material de la puerta | Acero inoxidable (304, 316), acero aleado |
| Material del asiento | Metal (acero inoxidable, acero aleado) |
| Clasificación de presión | PN10 / PN16 / PN25 / 150LB |
| Clasificación de temperatura | -20°C a +650°C (dependiendo del material) |
| Rango de tamaño | DN50–DN1200 (2″–48″) |
| Tipo de conexión | Bridadas, para soldar a tope, roscadas |
| Tipo de sello | Sello de metal a metal |
| Material del eje | Acero inoxidable (316) |
| Medios | Agua, petróleo, gas, vapor, productos químicos, lodos abrasivos |
| Opciones de control | Anulación manual, neumático, actuador eléctrico |
Dimensiones y peso principales
| DN (mm) | Largo (mm) | Alto (mm) | Ancho (mm) | Peso (kg) |
|---|---|---|---|---|
| 50 | 150 | 220 | 120 | 12 |
| 100 | 180 | 270 | 160 | 20 |
| 150 | 210 | 320 | 200 | 30 |
| 200 | 250 | 380 | 250 | 45 |
| 300 | 300 | 450 | 300 | 70 |
| 400 | 350 | 520 | 350 | 100 |
| 500 | 400 | 600 | 400 | 150 |
| 600 | 450 | 700 | 450 | 200 |
Función
el Válvula de compuerta con asiento de metal está diseñado para un aislamiento confiable y control de flujo en sistemas donde hay alta presión, temperatura y medios abrasivos. La válvula funciona moviendo una compuerta sólida hacia arriba o hacia abajo para controlar el flujo de fluido. Cuando la válvula está completamente cerrada, el asiento metálico sella herméticamente contra la compuerta, asegurando un cierre hermético. El diseño robusto del sello de metal a metal permite que la válvula maneje medios abrasivos y de alta temperatura, como vapor, aceite, gas y lodos, sin comprometer el rendimiento.
La válvula es fácil de operar con un actuador manual, neumático o eléctrico, según los requisitos de la aplicación. Su diseño de paso total garantiza una caída de presión mínima y permite un control de flujo eficiente, ya sea para estrangulación o aislamiento total.
el Válvula de compuerta con asiento de metal es conocido por su capacidad para manejar medios abrasivos, de alta viscosidad y altas temperaturas. Su diseño de paso total permite una resistencia mínima al flujo, lo que reduce la posibilidad de pérdida de presión. Con un sello confiable de metal a metal, esta válvula puede soportar las condiciones operativas más exigentes, lo que garantiza una larga vida útil y reduce la necesidad de mantenimiento frecuente.
Solicitud
-
Petróleo y gas: Aislamiento y control de flujo en operaciones upstream, midstream y downstream.
-
Procesamiento químico: Manejo de productos químicos corrosivos y de alta temperatura en líneas de procesamiento.
-
Plantas de energía: Aislamiento y regulación de vapor, agua y gas combustible.
-
Tratamiento de agua: Aislamiento de aguas residuales, lodos y aguas brutas en plantas de tratamiento.
-
Pulpa y papel: Control de medios de purines y pulpas en el proceso productivo.
-
Minería y minerales: Control de flujo de lodos abrasivos en operaciones mineras.
-
Alimentos y bebidas: Controlar el flujo de líquidos a alta temperatura o alta presión en el procesamiento de alimentos.
