Resumen rápido: La válvula de guillotina neumática se utiliza para el aislamiento de apertura y cierre en líneas de manipulación de lodos, polvos, pulpa, aguas residuales y productos a granel donde se prefiere un actuador cilíndrico para una operación remota rápida. Vcore Valve recomienda confirmar el material del cuerpo, el tipo de asiento, el tamaño del cilindro, el contenido de sólidos del medio y la dirección de instalación del modelo seleccionado antes de la cotización.

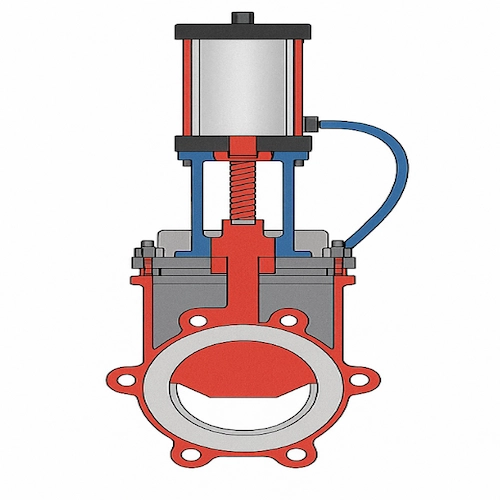

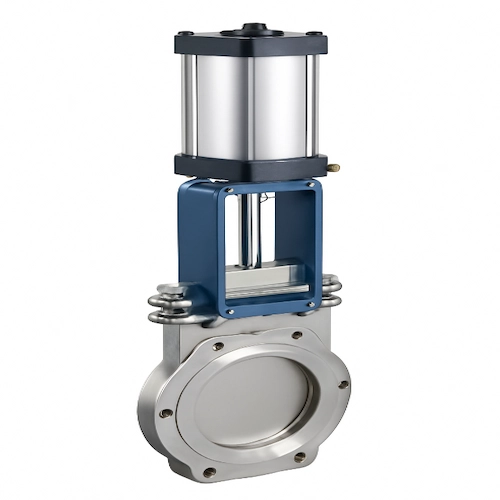

el Válvula de guillotina neumática Combina un cuerpo de guillotina con un cilindro neumático y un paquete de accesorios. Normalmente se selecciona cuando la operación manual es demasiado lenta, la válvula está instalada en una posición difícil o el sistema de control requiere señales remotas de apertura/cierre. Debido a que el servicio de lodos y polvos puede variar ampliamente, el rango de tamaño, la clase de presión, el rango de temperatura, el rendimiento de fugas y el cumplimiento de los estándares deben confirmarse únicamente a partir del modelo y la hoja de datos de la válvula Vcore seleccionados.
Áreas de aplicación
| Solicitud | Propósito de ingeniería |
|---|---|
| Lodo minero | Proporciona aislamiento automatizado donde pueden haber sólidos abrasivos en la línea. |
| Tratamiento de aguas residuales | Controla flujos de lodos, arena y lodos de baja viscosidad con operación remota. |
| Pulpa y papel | Admite medios que contienen fibra donde una compuerta ascendente puede cortar sólidos blandos. |
| Manipulación de polvo | Se utiliza para descarga de productos secos a granel o aislamiento de tolvas cuando el cuerpo y el asiento seleccionados coinciden con la tarea. |
| Utilidades químicas | Proporciona aislamiento intermitente después de revisar la compatibilidad del material y el sello. |
Configuración del producto
| Elemento de configuración | Notas de selección |
|---|---|
| Material del cuerpo | Confirme el hierro fundido, el acero al carbono, el acero inoxidable o una aleación especial a partir de los datos de corrosión del fluido. |
| Asiento y sello | La selección de asiento blando, asiento metálico o elastómero debe coincidir con las expectativas de sólidos, temperatura y fugas. |
| Diseño de puerta | El espesor de la puerta, el acabado de los bordes y el tratamiento de la superficie deben adaptarse a medios abrasivos o fibrosos. |
| Cilindro neumático | El empuje del cilindro debe comprobarse frente a la presión diferencial, la fricción de la empaquetadura y el margen de seguridad. |
| Accesorios | La válvula solenoide, el interruptor de límite, el regulador de filtro y la retroalimentación de posición deben coincidir con el sistema de control del sitio. |
Revisión de especificaciones técnicas
| Punto Técnico | Qué confirmar antes del pedido |
|---|---|
| Condición de los medios | Identifique el porcentaje de sólidos, el tamaño de las partículas, la viscosidad, la corrosión y si los medios pueden sedimentarse. |
| Presión de funcionamiento | Confirme la presión de trabajo y la presión diferencial en la hoja de datos del proceso. |
| Temperatura | Verifique las temperaturas reales de operación y limpieza antes de seleccionar los materiales del asiento y el embalaje. |
| Suministro de aire de accionamiento | Confirme la presión de aire disponible, la posición de falla y el tiempo de apertura/cierre requerido. |
| Posición de instalación | Revise las tuberías verticales, horizontales o inclinadas porque el asentamiento de lodo puede afectar el rendimiento. |
Válvula de compuerta de cuchilla neumática en comparación con válvula de compuerta de cuchilla manual
| Característica | Válvula de guillotina neumática | Válvula de guillotina manual |
|---|---|---|
| Operación | Funcionamiento on-off remoto mediante cilindro y accesorios de control. | Operación del volante o engranaje por parte del operador local. |
| Frecuencia del ciclo | Más adecuado para servicio frecuente o automatizado cuando se confirma el tamaño del cilindro. | Mejor para aislamiento ocasional o simple servicio local. |
| Controlar la retroalimentación | Puede incluir un interruptor de límite de apertura/cierre o retroalimentación del sistema de control. | La indicación de posición suele ser local a menos que se agreguen accesorios. |
| Enfoque de mantenimiento | El asiento de la válvula, la empaquetadura, los sellos del cilindro y los accesorios de aire deben inspeccionarse juntos. | El asiento, la empaquetadura, el vástago y el mecanismo del volante son los principales puntos de revisión. |
Lista de verificación de adquisiciones
| Elemento de la lista de verificación | Razón |
|---|---|
| Proporcionar detalles medianos | Los sólidos, la corrosión y la temperatura afectan directamente la selección del cuerpo, la compuerta, el asiento y la empaquetadura. |
| Confirmar la dirección del flujo | Algunos diseños de compuertas de guillotina tienen una dirección de presión u orientación de instalación preferidas. |
| Comprobar el suministro de aire | La selección de cilindros y solenoides debe coincidir con las condiciones de aire de instrumentos disponibles. |
| Definir acción fallida | El fallo de apertura, fallo de cierre o fallo de último deben seguir los requisitos de seguridad del proceso. |
| Solicitar documentos de inspección | Solicite planos, confirmación de materiales, pruebas de presión y registros de pruebas funcionales cuando sea necesario. |
Notas de selección para ingenieros
A Válvula de guillotina neumática No debe seleccionarse únicamente por el tamaño nominal y el tipo de brida. Para las líneas de lodo y polvo, las preguntas más importantes son si el medio se sedimenta, si las partículas pueden dañar el asiento, con qué frecuencia funciona la válvula y si el cilindro tiene suficiente empuje para cerrarse bajo una presión diferencial real. Para productos adyacentes, revise la Gama de válvulas de compuerta Vcore Valve o comuníquese con Vcore Valve con datos de servicio para confirmar el modelo.
Preguntas frecuentes
¿Se puede utilizar una válvula de guillotina neumática para lodos?
Sí, se puede utilizar para muchas tareas con lodos, pero el cuerpo, el asiento, la compuerta y el actuador seleccionados deben coincidir con el contenido de sólidos, la abrasión y las condiciones de presión.
¿El actuador neumático define la clasificación de presión?
No. El cuerpo de la válvula, el diseño del asiento y el modelo seleccionado definen las condiciones de servicio permitidas. El actuador debe tener el tamaño adecuado para operar la válvula en esas condiciones.
¿Qué información se necesita para la cotización?
Proporcione el medio, el contenido de sólidos, el tamaño de las partículas, la presión de funcionamiento, la temperatura, la dirección de la tubería, el suministro de aire y los accesorios de control necesarios.
¿Qué accesorios se solicitan habitualmente?
Los accesorios comunes incluyen válvula solenoide, interruptor de límite, regulador de filtro, válvula de escape rápido y control manual, según el sistema de control.
