Tóm tắt nhanh: Van dao khí nén được sử dụng để cách ly bật-tắt trong các dây chuyền xử lý bùn, bột, bột giấy, nước thải và số lượng lớn trong đó bộ truyền động xi lanh được ưu tiên để vận hành nhanh từ xa. Vcore Valve khuyến nghị xác nhận vật liệu thân, loại ghế, kích thước xi lanh, hàm lượng chất rắn và hướng lắp đặt từ mẫu đã chọn trước khi báo giá.

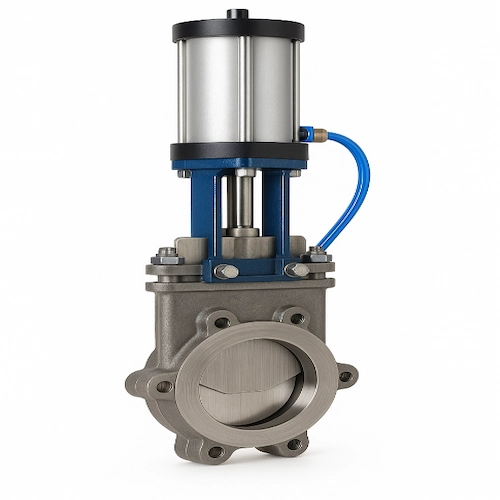

các Van cổng dao khí nén kết hợp thân cổng dao với xi lanh khí nén và gói phụ kiện. Nó thường được lựa chọn khi vận hành bằng tay quá chậm, van được lắp đặt ở vị trí khó khăn hoặc hệ thống điều khiển yêu cầu tín hiệu đóng/mở từ xa. Bởi vì dịch vụ bùn và bột có thể rất khác nhau nên chỉ nên xác nhận phạm vi kích thước, cấp áp suất, phạm vi nhiệt độ, hiệu suất rò rỉ và tuân thủ tiêu chuẩn từ mô hình và bảng dữ liệu Vcore Valve đã chọn.
Lĩnh vực ứng dụng
| ứng dụng | Mục đích kỹ thuật |
|---|---|
| Bùn khai thác | Cung cấp khả năng cách ly tự động ở những nơi có thể có chất rắn mài mòn trong dây chuyền. |
| Xử lý nước thải | Kiểm soát dòng bùn, sạn và bùn có độ nhớt thấp bằng hoạt động từ xa. |
| Bột giấy và giấy | Hỗ trợ vật liệu chứa chất xơ nơi cổng nâng có thể cắt xuyên qua chất rắn mềm. |
| Xử lý bột | Được sử dụng để xả hàng khô hoặc cách ly phễu khi thân và ghế được chọn phù hợp với nhiệm vụ. |
| Tiện ích hóa chất | Cung cấp khả năng cách ly bật-tắt sau khi xem xét khả năng tương thích của vật liệu và phốt. |
Cấu hình sản phẩm
| Mục cấu hình | Ghi chú lựa chọn |
|---|---|
| Chất liệu thân máy | Xác nhận gang, thép cacbon, thép không gỉ hoặc hợp kim đặc biệt từ dữ liệu ăn mòn chất lỏng. |
| Chỗ ngồi và con dấu | Lựa chọn ghế mềm, ghế kim loại hoặc chất đàn hồi phải phù hợp với mong đợi về chất rắn, nhiệt độ và độ rò rỉ. |
| Thiết kế cổng | Độ dày cổng, độ hoàn thiện của cạnh và xử lý bề mặt phải phù hợp với vật liệu mài mòn hoặc dạng sợi. |
| Xi lanh khí nén | Lực đẩy của xi lanh phải được kiểm tra dựa trên chênh lệch áp suất, ma sát đóng gói và giới hạn an toàn. |
| Phụ kiện | Van điện từ, công tắc giới hạn, bộ điều chỉnh bộ lọc và phản hồi vị trí phải phù hợp với hệ thống điều khiển cơ sở. |
Đánh giá thông số kỹ thuật
| Điểm kỹ thuật | Những gì cần xác nhận trước khi đặt hàng |
|---|---|
| Điều kiện phương tiện | Xác định tỷ lệ phần trăm chất rắn, kích thước hạt, độ nhớt, độ ăn mòn và liệu môi trường có thể lắng xuống hay không. |
| Áp suất vận hành | Xác nhận áp suất làm việc và áp suất chênh lệch từ bảng dữ liệu quy trình. |
| Nhiệt độ | Kiểm tra nhiệt độ vận hành và làm sạch thực tế trước khi chọn chỗ ngồi và vật liệu đóng gói. |
| Cung cấp không khí truyền động | Xác nhận áp suất không khí sẵn có, vị trí hỏng hóc và thời gian đóng/mở cần thiết. |
| Vị trí lắp đặt | Xem lại đường ống dọc, ngang hoặc nghiêng vì độ lún của bùn có thể ảnh hưởng đến hiệu suất. |
Van cổng dao khí nén so với van cổng dao thủ công
| tính năng | Van cổng dao khí nén | Van cổng dao bằng tay |
|---|---|---|
| hoạt động | Hoạt động bật tắt từ xa thông qua xi lanh và phụ kiện điều khiển. | Vận hành tay quay hoặc bánh răng bởi người vận hành địa phương. |
| Tần số chu kỳ | Phù hợp hơn cho dịch vụ thường xuyên hoặc tự động khi kích thước xi lanh được xác nhận. | Tốt hơn cho việc cách ly thường xuyên hoặc dịch vụ địa phương đơn giản. |
| Kiểm soát phản hồi | Có thể bao gồm công tắc giới hạn đóng/mở hoặc phản hồi của hệ thống điều khiển. | Chỉ báo vị trí thường mang tính cục bộ trừ khi có thêm phụ kiện. |
| Trọng tâm bảo trì | Ghế van, bao bì, vòng đệm xi lanh và các phụ kiện không khí phải được kiểm tra cùng nhau. | Cơ chế ghế ngồi, đóng gói, thân và tay quay là những điểm đánh giá chính. |
Danh sách kiểm tra mua sắm
| Mục danh sách kiểm tra | Lý do |
|---|---|
| Cung cấp chi tiết trung bình | Chất rắn, sự ăn mòn và nhiệt độ ảnh hưởng trực tiếp đến việc lựa chọn thân, cổng, chỗ ngồi và bao bì. |
| Xác nhận hướng dòng chảy | Một số thiết kế cổng dao có hướng áp suất hoặc hướng lắp đặt ưu tiên. |
| Kiểm tra nguồn cung cấp không khí | Lựa chọn xi lanh và điện từ phải phù hợp với điều kiện không khí có sẵn của thiết bị. |
| Xác định hành động thất bại | Lỗi mở, đóng lỗi hoặc lỗi cuối cùng phải tuân theo các yêu cầu về an toàn quy trình. |
| Yêu cầu hồ sơ kiểm tra | Yêu cầu bản vẽ, xác nhận vật liệu, kiểm tra áp suất và hồ sơ kiểm tra chức năng khi được yêu cầu. |
Lưu ý tuyển chọn dành cho kỹ sư
A Van cổng dao khí nén không nên chỉ chọn theo kích thước danh nghĩa và loại mặt bích. Đối với dòng bùn và bột, câu hỏi quan trọng nhất là liệu vật liệu có lắng xuống hay không, liệu các hạt có thể làm hỏng đế hay không, tần suất van quay và liệu xi lanh có đủ lực đẩy để đóng dưới áp suất chênh lệch thực hay không. Đối với các sản phẩm liền kề, hãy xem lại Dòng van cổng Vcore Valve hoặc liên hệ với Vcore Valve với dữ liệu dịch vụ để xác nhận model.
Câu hỏi thường gặp
Van cổng dao khí nén có thể được sử dụng cho bùn không?
Có, nó có thể được sử dụng cho nhiều nhiệm vụ xử lý bùn, nhưng thân, ghế, cổng và bộ truyền động được chọn phải phù hợp với hàm lượng chất rắn, điều kiện mài mòn và áp suất.
Bộ truyền động khí nén có xác định mức áp suất không?
Không. Thân van, thiết kế mặt tựa và mẫu đã chọn sẽ xác định các điều kiện sử dụng cho phép. Bộ truyền động phải có kích thước phù hợp để vận hành van trong những điều kiện đó.
Những thông tin cần thiết để báo giá?
Cung cấp hàm lượng môi trường, chất rắn, kích thước hạt, áp suất vận hành, nhiệt độ, hướng đường ống, nguồn cung cấp không khí và các phụ kiện điều khiển cần thiết.
Những phụ kiện nào thường được yêu cầu?
Các phụ kiện thông thường bao gồm van điện từ, công tắc giới hạn, bộ điều chỉnh bộ lọc, van xả nhanh và ghi đè thủ công, tùy thuộc vào hệ thống điều khiển.
