Butterfly Valve Isolasi Industri untuk Penutupan Saluran Pipa yang Andal

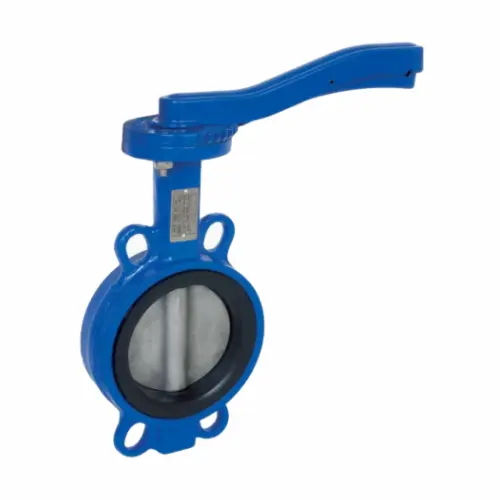

Memahami Peran Butterfly Valves dalam Layanan Isolasi

Di banyak fasilitas industri, katup memiliki dua tujuan berbeda: mengatur aliran atau mengisolasi bagian pipa. Ketika tujuannya hanya untuk menghentikan pergerakan fluida untuk pemeliharaan atau pengendalian operasional, katup seperempat putaran yang ringkas, Isolation Butterfly Valve, sering kali menjadi pilihan paling praktis.

Katup kupu-kupu cocok dengan peran ini karena mekanisme internal mereka sangat jelas. Sebuah piringan melingkar yang diposisikan di tengah pipa berputar sembilan puluh derajat untuk membuka atau menutup jalur aliran. Saat terbuka penuh, cakram sejajar dengan arah aliran; ketika ditutup, itu menghalangi pipa.

Insinyur sering memilih desain ini ketika bekerja dengan jaringan pipa besar karena jenis katup alternatif bisa menjadi sangat berat. Misalnya, ketika ukuran pipa mendekati DN600 atau lebih besar, katup gerbang tradisional mungkin memerlukan lebih banyak ruang pemasangan dan dukungan struktural.

Pengamatan Praktis dari Jaringan Pipa Industri

Dalam lingkungan operasi nyata, katup isolasi jarang digunakan terus menerus. Banyak di antaranya tetap terbuka untuk waktu yang lama dan hanya dioperasikan ketika bagian pipa harus diisolasi untuk pemeriksaan, penggantian pompa, atau pemeliharaan filter.

Operator sering kali menghargai kesederhanaan katup kupu-kupu dalam situasi ini. Gerakan seperempat putaran membuat posisi terbuka dan tertutup langsung terlihat jelas, dan mekanisme penggeraknya dapat tetap relatif kecil bahkan untuk diameter katup yang besar.

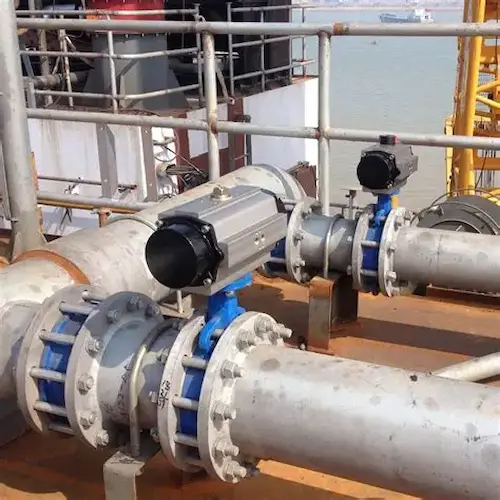

Dalam sistem air pendingin yang digunakan oleh pabrik industri atau fasilitas pembangkit listrik, katup kupu-kupu yang dioperasikan dengan roda gigi biasanya dipasang di sepanjang jalur distribusi utama. Katup-katup ini mungkin tetap terbuka selama berbulan-bulan, hanya menutup selama pekerjaan pemeliharaan terjadwal.

Karakteristik Struktural Katup Kupu-Kupu Isolasi

Meskipun katup kupu-kupu tampak sederhana, beberapa detail struktural memengaruhi keandalan pengoperasiannya selama periode servis yang lama.

Geometri Cakram dan Interaksi Aliran

Tidak seperti katup gerbang, katup cakram katup kupu-kupu tetap berada di dalam pipa meskipun katup terbuka. Artinya fluida berinteraksi dengan permukaan cakram secara terus menerus. Untuk sebagian besar aplikasi air atau utilitas, penurunan tekanan yang dihasilkan cukup kecil untuk dapat diterima.

Penyelesaian tepi cakram dapat mempengaruhi interaksi ini. Tepi yang halus atau sedikit membulat biasanya membantu mengurangi turbulensi dan getaran ketika kecepatan fluida relatif tinggi.

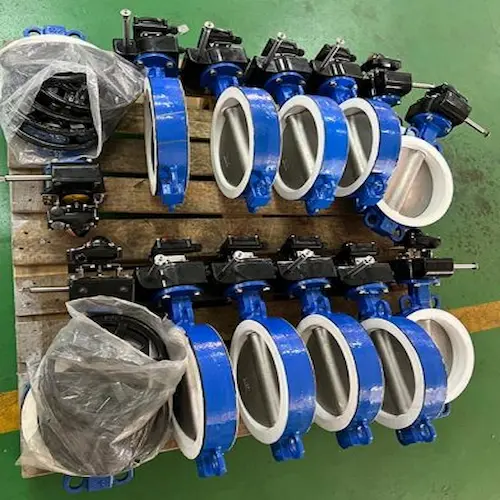

Desain Kursi dan Perilaku Penyegelan

Penyegelan terjadi ketika tepi cakram yang berputar menekan cincin dudukan yang terletak di dalam badan katup. Bahan dudukan menentukan bagaimana katup merespons tekanan, suhu, dan paparan bahan kimia.

Kursi elastomer seperti EPDM umumnya digunakan dalam sistem air karena menyediakan kontak penyegelan yang fleksibel. Dalam lingkungan layanan kimia, kursi PTFE sering kali lebih disukai karena ketahanannya terhadap bahan kimia.

Ketahanan dudukan biasanya lebih bergantung pada seberapa sering katup dioperasikan dibandingkan tekanan pipa saja. Sistem yang sering memutar katup mungkin memerlukan pemeriksaan dudukan sesekali selama interval perawatan.

Spesifikasi Teknis Khas

Spesifikasi katup sebenarnya bergantung pada persyaratan sistem dan pemilihan material.

Pertimbangan Instalasi

Meskipun katup kupu-kupu merupakan perangkat yang relatif sederhana, praktik pemasangan masih dapat memengaruhi kinerja jangka panjang. Salah satu masalah yang terkadang ditemui selama pemasangan di lapangan adalah ketidaksejajaran flensa.

Jika flensa pipa dipaksa menyatu selama perakitan, badan katup mungkin mengalami tekanan yang tidak merata. Bahkan sedikit distorsi dapat mempengaruhi kontak cakram dengan dudukannya selama penutupan.

Pemasang umumnya menghindari hal ini dengan memastikan katup berada di tengah antara flensa sebelum mengencangkan baut. Pengencangan baut secara bertahap dalam pola silang membantu menjaga kompresi merata di sekitar badan katup.

Perspektif Manufaktur dari Vcore Valve

Dari sudut pandang manufaktur, area paling sensitif dari katup kupu-kupu isolasi adalah antarmuka penyegelan antara tepi cakram dan cincin dudukan. Variasi dimensi kecil dalam penyelarasan poros atau posisi cakram dapat memengaruhi seberapa merata tekanan cakram pada dudukan selama penutupan.

Dalam pengalaman produksi di Katup Vcore, kontrol yang cermat terhadap toleransi pemesinan pada lubang poros dan geometri cakram telah terbukti penting untuk menjaga kinerja penyegelan yang konsisten. Bahkan perbaikan kecil pada penyelarasan selama perakitan dapat meningkatkan keandalan penutupan secara signifikan, terutama pada katup yang lebih besar.

Penyelesaian permukaan tepi cakram adalah detail lain yang memengaruhi perilaku penyegelan. Permukaan kontak yang lebih halus membantu mendistribusikan tekanan secara lebih merata di sepanjang ring kursi dan dapat mengurangi keausan lokal selama pengoperasian berulang.

Skenario Aplikasi Khas

Katup kupu-kupu isolasi muncul di berbagai sistem industri. Beberapa yang paling umum meliputi:

Saluran pipa pengolahan dan distribusi air
Sistem sirkulasi air pendingin pada pembangkit listrik
Jaringan utilitas kota
Jalur pipa pemrosesan bahan kimia yang memerlukan penghentian cepat

Dalam sistem ini, katup biasanya bertindak sebagai perangkat isolasi bagian dan bukan pengatur aliran. Ketika pekerjaan pemeliharaan dimulai, katup ditutup untuk mengisolasi bagian pipa sehingga pompa, filter, atau penukar panas dapat diservis dengan aman.

FAQ

Apa tujuan utama dari katup kupu-kupu isolasi?

Tujuan utamanya adalah untuk sepenuhnya menghentikan atau membiarkan aliran fluida dalam pipa sehingga bagian-bagian dari sistem dapat diisolasi untuk pemeliharaan atau pengendalian operasional.

Mengapa katup kupu-kupu sering digunakan pada pipa besar

Katup kupu-kupu tetap relatif ringan dan kompak bahkan pada diameter besar, sehingga menyederhanakan pemasangan dibandingkan dengan beberapa jenis katup lainnya.

Bisakah katup kupu-kupu mengatur aliran dengan tepat

Mereka dapat membatasi sebagian aliran, namun umumnya digunakan untuk isolasi daripada pengaturan aliran yang tepat.

Dimana katup kupu-kupu isolasi biasa dipasang

Instalasi yang umum termasuk fasilitas pengolahan air, sistem air pendingin, jaringan pipa kota, dan jaringan utilitas industri umum.
