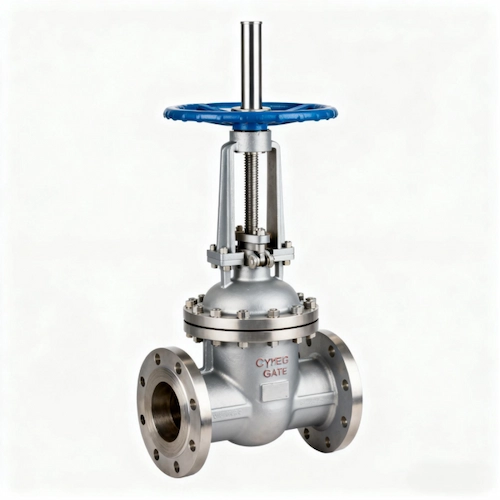

Valvola a saracinesca criogenica ad alte prestazioni per sistemi di gas estremamente freddi
Panoramica del prodotto
Valvole a saracinesca criogeniche prodotti da Vcore sono appositamente progettati per applicazioni a temperature estremamente basse, garantendo prestazioni affidabili fino a -196°C. Queste valvole adottano un design del coperchio esteso per proteggere la baderna dello stelo dal fluido freddo, mantenendo l'integrità della tenuta e la sicurezza operativa. Il disco del cancello è lavorato con precisione per garantire una tenuta stagna sia in condizioni di vuoto che criogeniche.
Caratteristiche principali
-
Temperatura operativa fino a -196°C
-
Il coperchio esteso impedisce il congelamento dello stelo
-
Opzioni corpo in acciaio inossidabile e acciaio duplex
-
Tipi di tenuta morbida e metallo-metallo
-
Conforme agli standard API, ASME, GB
-
Disponibile nelle dimensioni DN15–DN600
-
Attuatore elettrico, pneumatico o a ingranaggi opzionale
-
Testato in fabbrica e ispezionato da terze parti
Parametri tecnici
| Articolo | Descrizione |
|---|---|
| Diametro nominale | DN15 – DN600 |
| Pressione nominale | PN16/PN25/PN40/PN63/150LB/300LB |
| Temperatura di lavoro | Da -196°C a +80°C |
| Tipo di connessione | Flangiato (RF/RTJ), saldato (BW), filettato (opzionale) |
| Materiale del corpo | Acciaio inossidabile (304/316/316L), acciaio duplex |
| Materiale del disco | Acciaio inossidabile/rivestimento rigido sovrapposto |
| Materiale dello stelo | 304/316/316L |
| Design del cofano | Cofano esteso con protezione dell'isolamento dal freddo |
| Tipo di tenuta | PTFE, PCTFE, grafite, metallo su metallo |
| Operazione | Manuale / Cambio / Pneumatico / Elettrico |
| Norma di prova | API 598/ISO 5208/GB/T13927 |
Dimensioni e peso principali (mm/kg)
| Diametro nominale (DN) | Pressione (PN) | L (faccia a faccia) | H (Aperto) | D (diametro flangia) | D₁ (Cerchio del bullone) | D₂ (diametro foro flangia) | b (Spessore parete) | n-Φd (Foro del bullone) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 25 | PN25 | 160 | 320 | 115 | 85 | 65 | 14 | 4-Φ14 | 7.5 |
| 40 | PN25 | 200 | 360 | 150 | 110 | 84 | 16 | 4-Φ18 | 10 |
| 50 | PN25 | 230 | 420 | 165 | 125 | 99 | 18 | 4-Φ18 | 15 |
| 80 | PN25 | 310 | 510 | 200 | 160 | 133 | 20 | 8-Φ18 | 25 |
| 100 | PN25 | 350 | 580 | 220 | 180 | 156 | 22 | 8-Φ18 | 35 |
| 150 | PN25 | 480 | 720 | 285 | 240 | 211 | 26 | 8-Φ23 | 58 |
| 200 | PN25 | 600 | 880 | 340 | 295 | 266 | 30 | 12-Φ23 | 95 |
| 250 | PN25 | 730 | 1020 | 395 | 350 | 319 | 32 | 12-Φ25 | 135 |
| 300 | PN25 | 850 | 1140 | 445 | 400 | 370 | 36 | 12-Φ25 | 190 |
Funzioni e vantaggi
-
Servizio criogenico pronto: Specificamente progettato per ambienti a -196°C, ideale per GNL, ossigeno liquido, azoto e idrogeno.
-
Design del cofano esteso: Impedisce il trasferimento del freddo alla baderna dello stelo per garantire un funzionamento affidabile a lungo termine.
-
Chiusura stretta: Sigillatura metallo-metallo o sede morbida per sistemi sia a vuoto che a pressione.
-
Materiali resistenti alla corrosione: Opzioni del corpo completamente in acciaio inossidabile per resistere alla corrosione del gas liquefatto.
-
Funzionamento versatile: Modalità di attuazione opzionali per il controllo remoto o automatizzato.
-
Costruzione personalizzabile: Lunghezza dell'estensione dello stelo e tipo di flangia adattati per adattarsi al layout del sistema criogenico.
Applicazioni
-
Terminali di trasporto e stoccaggio di GNL
-
Unità di separazione dell'aria (ASU)
-
Impianti petrolchimici e di raffinazione
-
Sistemi di azoto liquido e ossigeno liquido
-
Laboratori criogenici
-
Skid per la fornitura di gas industriale
