Il rivestimento in gomma protegge il corpo interno della valvola e l'area di tenuta dal contatto diretto con mezzi abrasivi o corrosivi. Ciò rende la valvola utile nel servizio con liquami in cui una valvola metallica standard può essere soggetta a usura, accumulo o danni alla tenuta. Per ulteriori opzioni di valvole rivestite, puoi anche visitare il nostro categoria delle valvole rivestite in gomma.
Panoramica del prodotto
| Nome del prodotto | Valvola a saracinesca a coltello rivestita in gomma |
|---|---|
| Tipo di valvola | Valvola a saracinesca/valvola di intercettazione dei liquami |
| Funzione principale | Intercettazione on-off per liquami, fanghi e fluidi contenenti solidi |
| Materiale di rivestimento | Gomma naturale, EPDM, NBR, neoprene o altra mescola di gomma |
| Materiale del corpo | Ghisa duttile, ghisa, acciaio fuso, acciaio al carbonio o acciaio inossidabile |
| Materiale del cancello | Acciaio inossidabile, acciaio rivestito o materiale specificato dal progetto |
| Tipo di connessione | Collegamento wafer, capocorda, flangiato o specifico per il progetto |
| Operazione | Volante, riduttore, attuatore pneumatico, attuatore elettrico o attuatore idraulico |
| Applicazioni tipiche | Liquami minerari, sterili, fanghi, acque reflue abrasive, polpa, movimentazione ceneri e condotte contenenti solidi |
Che cos'è una valvola a saracinesca a coltello rivestita in gomma?
Una valvola a ghigliottina rivestita in gomma è progettata per sistemi di tubazioni in cui il mezzo non è un liquido pulito. Nel servizio con liquami e fanghi, i solidi possono depositarsi, accumularsi o danneggiare le normali sedi delle valvole. La struttura a saracinesca aiuta a tagliare il mezzo durante la chiusura, mentre il corpo rivestito aiuta a ridurre l'usura interna.
La valvola viene utilizzata principalmente per il servizio on-off. Normalmente non viene scelta come valvola di controllo di precisione perché lo strozzamento continuo può danneggiare la saracinesca, la sede e il rivestimento. Per le tubazioni dei liquami, è necessario selezionare la valvola corretta in base al contenuto di solidi, alla dimensione delle particelle, alla velocità del flusso, alla pressione, alla temperatura e alla frequenza operativa.
Se il progetto richiede il funzionamento pneumatico, puoi confrontare questo prodotto con il nostro valvola a ghigliottina pneumatica. Per servizi abrasivi più pesanti, il ns Valvola a saracinesca per liquami Z73X può essere utile anche per un confronto.
Come funziona la struttura del cancello a coltello
Il cancello si muove su e giù attraverso il corpo della valvola. Quando la valvola si apre, la saracinesca si solleva dal percorso del flusso. Quando la valvola si chiude, la saracinesca si sposta verso il basso e attraversa il liquame o il fango fino a raggiungere la zona della sede.
Questa struttura è utile quando la tubazione contiene solidi sospesi o mezzi più densi. Il bordo della porta aiuta a passare attraverso il mezzo invece di fare affidamento solo su un disco morbido o su una chiusura rotante. Tuttavia, la valvola deve essere comunque selezionata con attenzione. Particelle molto dure, velocità del flusso elevata o condizioni di installazione inadeguate possono ridurre la durata della sede e del rivestimento.
Principali caratteristiche strutturali
- Cancello a forma di coltello per la chiusura di liquami, fanghi e solidi sospesi.
- Corpo rivestito in gomma per ridurre l'usura diretta sulle superfici metalliche interne.
- Struttura di tenuta morbida per l'intercettazione in servizi idonei di liquami e acque reflue.
- Design del corpo compatto rispetto a molte valvole a saracinesca a corpo intero.
- Funzionamento manuale o attuato a seconda delle dimensioni della valvola e dei requisiti di processo.

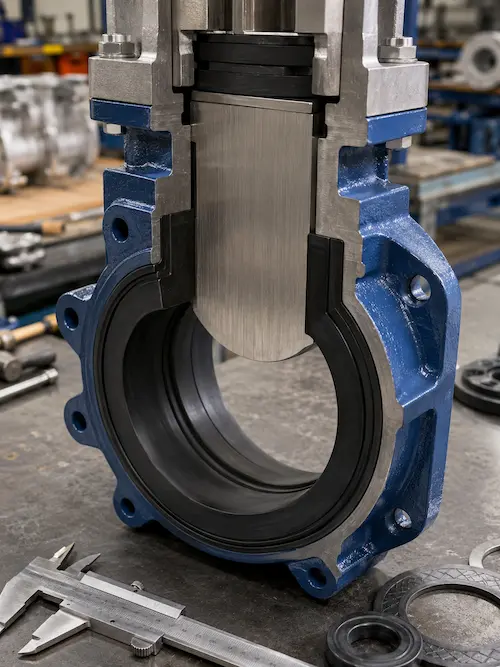

Rivestimento in gomma e protezione dai residui
Il rivestimento in gomma viene utilizzato per proteggere il corpo della valvola da particelle abrasive e sostanze corrosive selezionate. Nel servizio con liquame, il rivestimento può aiutare ad assorbire l'impatto delle particelle e ridurre l'erosione diretta del corpo metallico. Ciò è particolarmente utile nelle attività minerarie, negli sterili, nei fanghi delle acque reflue e nei sistemi di lavorazione dei minerali.
La gomma naturale può essere selezionata laddove la resistenza all'abrasione è la preoccupazione principale. L'EPDM può essere utilizzato per il servizio delle acque reflue o dei fanghi a base acquosa. È possibile selezionare NBR se è presente olio. Il neoprene o altri composti possono essere esaminati per condizioni chimiche specifiche. La mescola di gomma corretta deve essere sempre selezionata in base alla composizione effettiva del liquame, alla temperatura e alla compatibilità chimica.
Per ulteriori informazioni sulla selezione del materiale di rivestimento in servizi abrasivi e corrosivi, consultare la nostra guida su valvole rivestite in gomma per applicazioni chimiche e liquami.
Opzioni materiali
| Parte | Materiali comuni | Guida alla selezione |
|---|---|---|
| Corpo | Ghisa duttile, ghisa, acciaio fuso, acciaio al carbonio, acciaio inossidabile | Selezionare in base alla pressione, alle dimensioni del tubo, all'ambiente esterno e al rischio di corrosione. |
| Fodera/Sedile | Gomma naturale, EPDM, NBR, neoprene o mescola di gomma speciale | La gomma naturale è spesso considerata per i liquami abrasivi; L'EPDM è comune per i fanghi a base acquosa; L'NBR viene utilizzato dove è richiesta la resistenza all'olio. |
| Cancello | Materiale in acciaio inossidabile, acciaio rivestito o lega | Il cancello deve resistere all'abrasione, alla corrosione e alla flessione in caso di utilizzo di liquami. |
| Gambo | Acciaio inossidabile o acciaio legato | Il materiale dello stelo deve corrispondere alla coppia, al livello di corrosione e alla frequenza operativa. |
| Imballaggio/Sigillo | Baderna in PTFE, gomma, grafite o specifica per il progetto | La baderna deve evitare perdite attorno allo stelo e adattarsi al mezzo di servizio. |
| Operazione | Volante, riduttore, attuatore pneumatico, attuatore elettrico, attuatore idraulico | Scegli in base alle dimensioni, alla coppia, alla frequenza dei cicli e ai requisiti di automazione. |
Specifiche tecniche
| Articolo di specifica | Opzioni disponibili |
|---|---|
| Tipo di prodotto | Valvola a saracinesca a coltello rivestita in gomma |
| Funzione della valvola | Arresto on-off per liquami e fluidi contenenti solidi |
| Dimensione nominale | DN50–DN1200 / 2″–48″, dimensioni maggiori disponibili su richiesta |
| Valutazione della pressione | PN6, PN10, PN16, Classe 150 o classe di pressione richiesta dal progetto |
| Materiale del corpo | Ghisa duttile, ghisa, acciaio fuso, acciaio al carbonio o acciaio inossidabile |
| Materiale di rivestimento | Gomma naturale, EPDM, NBR, neoprene o altra mescola di gomma adatta |
| Materiale del cancello | Acciaio inossidabile, acciaio rivestito o lega specificata dal progetto |
| Tipo di connessione | Collegamento wafer, capocorda, flangiato o specifico per il progetto |
| Tipo di operazione | Volante, riduttore, attuatore pneumatico, attuatore elettrico o attuatore idraulico |
| Supporti adatti | Liquame, fanghi, sterili, acque reflue abrasive, liquami di cenere, polpa e mezzi contenenti solidi selezionati |
| Non consigliato per | Servizio pulito ad alta pressione che richiede una strozzatura precisa, servizio severo ad alta temperatura oltre i limiti della gomma o fluidi incompatibili con la mescola di gomma selezionata |
| Test | Prova del guscio, prova della sede, prova di funzionamento, ispezione del rivestimento e prova di funzionalità dell'attuatore, se applicabile |
| Documentazione | Rapporto del test di pressione, certificato del materiale, rapporto di ispezione, manuale operativo e foto dell'imballaggio |
Applicazioni nel servizio dei liquami
Le valvole a ghigliottina rivestite in gomma vengono utilizzate nei sistemi in cui sono presenti solidi nel flusso. Sono comunemente installati nella movimentazione dei liquami, nello scarico dei fanghi, nelle condotte degli sterili, nei servizi minerari e nei sistemi di acque reflue abrasive. Per una visione più ampia a livello di sistema, puoi anche consultare il nostro soluzioni con valvole per liquami pagina.
- Condutture dei liquami minerari
- Sistemi di trasporto degli sterili
- Linee scarico fanghi
- Condotte per acque reflue abrasive
- Impianti di lavorazione dei minerali
- Sistemi di lavaggio del carbone
- Movimentazione ceneri e scarico liquami
- Linee per liquami di cellulosa e carta
- Sistemi di trattamento fanghi delle acque reflue
- Linee di processo industriale contenenti solidi
Compatibilità e limitazioni dei supporti
Il servizio con liquame non è definito solo dal liquido. La dimensione delle particelle, la durezza delle particelle, la concentrazione dei solidi, il comportamento di sedimentazione, la velocità e la frequenza operativa influiscono tutti sulla durata della valvola. Il rivestimento in gomma deve corrispondere sia alle condizioni chimiche che alle condizioni di usura meccanica.
| Media/servizio | Idoneità | Nota importante |
|---|---|---|
| Liquami minerari | Applicazione comune | Controllare la dimensione delle particelle, la durezza, la velocità e la concentrazione dei solidi. |
| Residui | Applicazione comune | Il rivestimento in gomma naturale può essere preso in considerazione laddove l’abrasione è il problema principale. |
| Fanghi delle acque reflue | Adatto con revisione | L'EPDM o altri composti di gomma possono essere selezionati in base alla chimica delle acque reflue. |
| Liquame di cenere | Condizionalmente adatto | Esaminare il livello di abrasione e la temperatura prima della selezione. |
| Liquame contenente olio | Dipende dal materiale in gomma | Potrebbe essere necessario l'NBR se è richiesta la resistenza all'olio. |
| Solventi forti o prodotti chimici aggressivi | Generalmente non adatto per gomma standard | Potrebbero essere necessarie opzioni con rivestimento in PTFE o materiali speciali. |
| Liquame ad alta temperatura | Necessita di un'attenta revisione | La temperatura può ridurre la durata del rivestimento in gomma e della sede. |

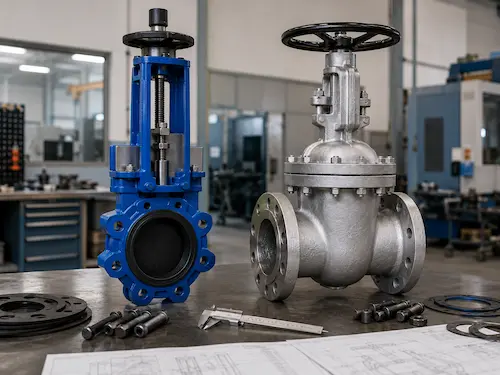

Valvola a saracinesca a coltello rispetto ad altri tipi di valvole per liquami
Le valvole a ghigliottina sono utili in molti sistemi di liquame, ma non sono l'unica opzione. La valvola corretta dipende dai requisiti di intercettazione, dal livello dei solidi, dalla pressione, dalla frequenza dei cicli e dall'accesso per la manutenzione. Puoi anche confrontare opzioni più ampie di liquame nella nostra guida al le migliori valvole per applicazioni con liquami.
| Tipo di valvola | Punto di forza principale | Limitazione principale | Uso tipico |
|---|---|---|---|
| Valvola a saracinesca a coltello rivestita in gomma | Buona opzione di intercettazione per liquami, fanghi e fluidi contenenti solidi | Non progettato per uno strozzamento continuo preciso | Liquami minerari, fanghi di acque reflue, sterili e condotte abrasive |
| Valvola a saracinesca per liquami | Corpo e struttura di tenuta più robusti per servizi abrasivi più pesanti | Solitamente più grandi e più pesanti delle valvole a ghigliottina standard | Sistemi per l'estrazione mineraria pesante e per liquami ad alto contenuto di solidi |
| Valvola a farfalla rivestita in gomma | Compatto e adatto per linee di acqua più grandi o liquami delicati | Il disco rimane nel percorso del flusso e potrebbe usurarsi in caso di liquame intenso | Acque reflue, liquami blandi e sistemi a pressione medio-bassa |
| Valvola a sfera rivestita in gomma | Buon percorso del flusso e chiusura affidabile in servizi abrasivi selezionati | Costo e coppia più elevati a seconda delle dimensioni e del rivestimento | Liquame abrasivo dove sono richieste bassa resistenza e tenuta stagna |

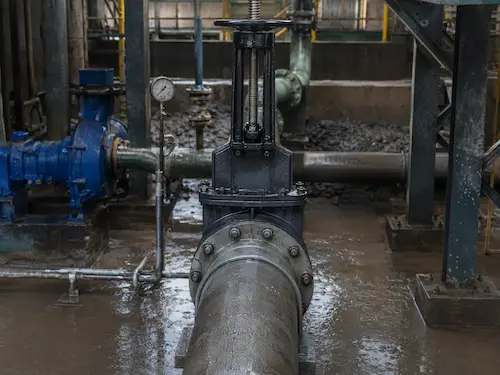

Note di installazione e funzionamento
Una corretta installazione aiuta a ridurre l'usura della saracinesca, i danni alla sede e l'accumulo attorno all'area di tenuta. Nel servizio con liquami, la valvola deve essere installata dove le condizioni di flusso consentono alla saracinesca di aprirsi e chiudersi correttamente. Se i solidi si depositano pesantemente vicino alla valvola, il funzionamento potrebbe diventare difficile nel tempo.
- Confermare la direzione del flusso e l'orientamento dell'installazione prima dell'installazione.
- Verificare se la valvola è adatta per l'installazione di tubazioni orizzontali, verticali o inclinate.
- Evitare di utilizzare la valvola per una strozzatura continua a meno che il progetto non sia specificamente approvato.
- Rivedere la velocità del liquame per ridurre l'erosione eccessiva.
- Controllare se è necessario l'accesso per il lavaggio, lo scarico o la pulizia.
- Proteggere le facce delle flange rivestite in gomma durante l'installazione.
- Selezionare la coppia dell'attuatore in base alle condizioni effettive del liquame, non solo all'acqua pulita.

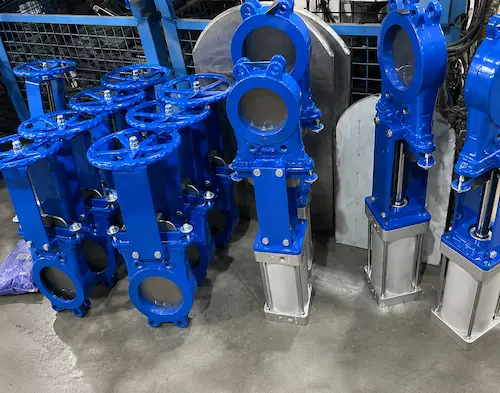

Ispezione, test e imballaggio
Per le valvole a saracinesca rivestite in gomma, l'ispezione dovrebbe concentrarsi sul movimento della saracinesca, sul rivestimento in gomma, sull'area di tenuta, sul test della pressione del corpo e sulla funzione dell'attuatore. Il rivestimento e le aree della sede devono essere protette con attenzione perché graffi o deformazioni possono compromettere le prestazioni di tenuta.
| Elemento di ispezione | Scopo |
|---|---|
| Ispezione visiva del rivestimento | Controllare la superficie del rivestimento, le condizioni di adesione, la finitura dei bordi e i difetti visibili. |
| Prova di movimento del cancello | Conferma l'apertura e la chiusura fluide senza inceppamenti o attriti anomali. |
| Controllo dimensionale | Verificare la dimensione della valvola, la foratura della flangia, la dimensione faccia a faccia e la compatibilità dell'installazione. |
| Prova della conchiglia | Verificare l'integrità della pressione corporea secondo lo standard di prova concordato. |
| Prova del sedile | Controllare le prestazioni di arresto nelle condizioni di prova specificate. |
| Prova di funzionamento dell'attuatore | Controllare il funzionamento pneumatico, elettrico o idraulico, se fornito. |
| Ispezione dell'imballaggio | Proteggere la saracinesca, la superficie del rivestimento, le superfici delle flange e le parti dell'attuatore prima della spedizione. |
L'imballaggio per l'esportazione può includere coperture protettive delle flange, imballaggi resistenti all'umidità, casse di compensato, casse rinforzate e carichi pallettizzati. Per le valvole ad azionamento pneumatico o elettrico, l'attuatore e gli accessori devono essere fissati saldamente per evitare urti durante il trasporto.
Informazioni da confermare prima di ordinare
- Dimensioni e quantità della valvola
- Valutazione della pressione e temperatura di esercizio
- Composizione dell'impasto liquido e chimica della fase liquida
- Concentrazione dei solidi e dimensione delle particelle
- Durezza delle particelle e livello di abrasione
- Velocità del flusso e orientamento della condotta
- Standard di collegamento della valvola richiesto
- Materiale del corpo, materiale del cancello e materiale del rivestimento in gomma
- Requisiti di funzionamento manuale, pneumatico, elettrico o idraulico
- Documenti di prova richiesti e standard di ispezione
- Metodo di imballaggio e tempi di consegna
Domande frequenti
1. A cosa serve una valvola a ghigliottina rivestita in gomma?
Una valvola a ghigliottina rivestita in gomma viene utilizzata per liquami, fanghi, sterili, acque reflue abrasive e altri sistemi di tubazioni contenenti solidi. La struttura a saracinesca aiuta a chiudere attraverso fluidi spessi o sospesi, mentre il rivestimento in gomma protegge il corpo interno della valvola e l'area di tenuta.
2. È possibile utilizzare una valvola a ghigliottina per il servizio con liquame?
Sì. Le valvole a ghigliottina sono comunemente utilizzate nel servizio con liquami, soprattutto quando il mezzo contiene solidi sospesi, fanghi o particelle più grandi. La selezione finale dovrebbe comunque considerare la dimensione delle particelle, la concentrazione dei solidi, la pressione, la temperatura, la velocità e la frequenza operativa.
3. Perché utilizzare il rivestimento in gomma in una valvola a saracinesca?
Il rivestimento in gomma aiuta a ridurre il contatto diretto tra mezzi abrasivi o corrosivi e il corpo della valvola in metallo. Nel servizio con liquami, può contribuire a ridurre l'usura attorno al percorso del flusso e all'area di tenuta quando la mescola di gomma è selezionata correttamente.
4. Una valvola a ghigliottina rivestita in gomma è adatta per la strozzatura?
Viene utilizzato principalmente per il servizio on-off, non per uno strozzamento continuo preciso. La strozzatura a lungo termine può aumentare l'usura della saracinesca, del sedile e del rivestimento in gomma. Se è necessario il controllo del flusso, il design della valvola e la posizione operativa devono essere esaminati attentamente.
5. Quali informazioni sono necessarie per il preventivo?
Per il preventivo, si consiglia di fornire le dimensioni della valvola, la pressione nominale, la composizione del liquame, la concentrazione dei solidi, la dimensione delle particelle, la temperatura, lo standard della flangia, il materiale del corpo, il materiale del cancello, il materiale del rivestimento, il metodo di funzionamento e i documenti di prova richiesti.
