Questa valvola è comunemente utilizzata nelle condotte industriali di acqua, petrolio, gas, vapore, lavorazione chimica, servizi pubblici e processi generali dove sono richiesti arresto rapido, bassa caduta di pressione e facile accesso per la manutenzione. Per ulteriori strutture e opzioni di valvole a sfera, puoi anche consultare il nostro categoria delle valvole a sfera.
Panoramica del prodotto
| Nome del prodotto | Valvola a sfera flangiata |
|---|---|
| Tipo di valvola | Valvola a sfera a un quarto di giro |
| Tipo di connessione | Estremità flangiate |
| Progettazione del corpo | Design monopezzo, due pezzi, tre pezzi, con sfera flottante o con perno a seconda delle dimensioni e della pressione |
| Materiale del corpo | Acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio inossidabile duplex o materiale specificato dal progetto |
| Materiale del sedile | PTFE, RPTFE, PPL, PEEK, sede metallica o altro materiale di tenuta idoneo |
| Operazione | Leva, cambio, attuatore pneumatico, attuatore elettrico o attuatore idraulico |
| Applicazioni tipiche | Acqua, petrolio, gas, vapore, lavorazioni chimiche, centrali elettriche, condutture e sistemi di processi industriali |
Cos'è una valvola a sfera flangiata?
Una valvola a sfera flangiata è una valvola a sfera con flange integrali su entrambe le estremità del corpo valvola. Le flange consentono di imbullonare la valvola alle flange della tubazione corrispondenti. Questa connessione è ampiamente utilizzata nelle tubazioni industriali perché fornisce una giunzione resistente pur consentendo la rimozione della valvola per ispezione, sostituzione o manutenzione quando necessario.
La parte principale di chiusura è la palla. La palla ha un buco al centro. Quando il foro è in linea con la tubazione, il fluido può passare attraverso la valvola. Quando la sfera viene ruotata perpendicolarmente alla tubazione, il flusso viene bloccato. Questa semplice operazione a 90 gradi rende la valvola facile da usare sia nei sistemi manuali che automatizzati.
Se la tua tubazione richiede una connessione con estremità saldata permanente anziché una connessione a flangia imbullonata, puoi confrontare questo prodotto con il nostro valvola a sfera saldata flangiata.
Come funziona la struttura della valvola a sfera
La valvola a sfera flangiata controlla il flusso ruotando la sfera all'interno del corpo valvola. Le sedi di tenuta sono posizionate attorno alla sfera. Quando la valvola si chiude, la sfera preme contro le sedi e blocca il percorso del flusso. Questa struttura garantisce una chiusura rapida e una bassa resistenza al flusso quando la valvola è completamente aperta.
La maggior parte delle valvole a sfera flangiate vengono utilizzate principalmente per servizio on-off. Possono fornire una regolazione limitata del flusso in alcuni sistemi, ma normalmente non vengono selezionate come valvole di controllo di precisione. Per strozzature frequenti o regolazioni accurate, potrebbe essere più adatta una valvola di controllo, una valvola a sfera con attacco a V o una valvola a globo.
Principali caratteristiche strutturali
- Funzionamento a quarto di giro per apertura e chiusura rapida.
- Connessione terminale flangiata per un'installazione stabile e una manutenzione più semplice.
- Design a porta completa o a porta ridotta a seconda dei requisiti di portata e caduta di pressione.
- Struttura montata su sfera flottante o perno a seconda delle dimensioni, della pressione e della coppia operativa.
- Funzionamento manuale o attuato per il funzionamento locale o il controllo automatizzato della pipeline.
Opzioni montate su sfera flottante e perno
Le valvole a sfera flangiate possono essere fornite con struttura a sfera flottante o montata su perno. Una valvola a sfera flottante è comunemente utilizzata per le dimensioni piccole e medie. La sfera è supportata dalle sedi delle valvole e si muove leggermente sotto pressione per creare un contatto di tenuta.
Una valvola a sfera montata su perno utilizza un supporto meccanico nella parte superiore e inferiore della sfera. Questo design riduce la coppia operativa ed è spesso selezionato per dimensioni maggiori, pressioni più elevate o servizi di tubazioni più impegnativi. Per le applicazioni di tubazioni per carichi pesanti, puoi anche confrontare i nostri valvola a sfera con perno forgiato.
| Tipo di progetto | Caratteristica principale | Uso tipico |
|---|---|---|
| Valvola a sfera galleggiante | La palla è sostenuta principalmente dai sedili | Dimensioni da piccole a medie, servizio a pressione da bassa a media |
| Valvola a sfera montata su perno | La sfera è supportata meccanicamente da perni | Dimensioni più grandi, pressione più elevata e requisiti di coppia operativa inferiori |
| Valvola a sfera a passaggio totale | La dimensione del foro è vicina al foro della tubazione | Bassa caduta di pressione e servizio pigging o ad alto flusso dove richiesto |
| Valvola a sfera a passaggio ridotto | Il foro è più piccolo del foro della tubazione | Spegnimento generale dove sono accettabili costi inferiori e design compatto |
Opzioni materiali
Il materiale corretto dipende dal mezzo, dalla pressione, dalla temperatura, dal livello di corrosione e dallo standard di progetto. L'acciaio al carbonio è comunemente utilizzato per petrolio, gas, vapore e servizi industriali generali. L'acciaio inossidabile è preferito per fluidi corrosivi, trattamento dell'acqua, servizi chimici e condizioni di processo più pulite.
| Parte | Materiali comuni | Guida alla selezione |
|---|---|---|
| Corpo | WCB, A105, CF8, CF8M, F304, F316, acciaio legato, acciaio inossidabile duplex | Selezionare in base a pressione, temperatura, livello di corrosione e standard di progetto. |
| Palla | Acciaio inossidabile 304, acciaio inossidabile 316, acciaio rivestito o materiale legato | Il materiale della sfera deve soddisfare i requisiti di resistenza alla corrosione e di tenuta. |
| Gambo | Acciaio inossidabile, acciaio legato o materiale specificato dal progetto | Il materiale dello stelo deve corrispondere alla coppia, al rischio di corrosione e alla frequenza operativa. |
| Sedile | PTFE, RPTFE, PPL, PEEK, sede metallica | La scelta della sede dipende dalla temperatura, dalla pressione, dal fluido e dai requisiti di intercettazione. |
| Sigillo/Imballaggio | PTFE, grafite, grafite flessibile o baderna specifica per il progetto | La baderna deve corrispondere alla temperatura, ai requisiti di perdita e alla compatibilità del fluido. |
| Operazione | Leva, cambio, attuatore pneumatico, attuatore elettrico, attuatore idraulico | Il tipo di funzionamento deve essere selezionato in base alle dimensioni della valvola, alla coppia e alle esigenze di automazione. |
Specifiche tecniche
| Articolo di specifica | Opzioni disponibili |
|---|---|
| Tipo di prodotto | Valvola a sfera flangiata |
| Funzione della valvola | Spegnimento rapido e isolamento della tubazione |
| Dimensione nominale | DN15–DN1200 / 1/2″–48″, a seconda del design e della classe di pressione |
| Valutazione della pressione | PN10, PN16, PN25, PN40, Classe 150, Classe 300, Classe 600 o superiore su richiesta |
| Costruzione del corpo | Design monopezzo, due pezzi, tre pezzi, corpo diviso, ingresso dall'alto, sfera flottante o montaggio su perno |
| Materiale del corpo | Acciaio al carbonio, acciaio inossidabile, acciaio forgiato, acciaio legato o acciaio inossidabile duplex |
| Materiale della palla | Acciaio inossidabile, acciaio rivestito, materiale in lega o materiale specificato dal progetto |
| Materiale del sedile | PTFE, RPTFE, PPL, PEEK, sede metallica o altro materiale adatto |
| Norma della flangia | ASME B16.5, EN 1092, DIN, JIS, BS o standard per flange specifiche del progetto |
| Riferimento faccia a faccia | ASME B16.10, API 6D, EN 558 o requisito di progetto |
| Riferimento alla progettazione | API 6D, API 608, ISO 17292, ASME B16.34 o requisito specifico del progetto |
| Riferimento ai test | API 598, API 6D, EN 12266 o standard di ispezione concordato |
| Tipo di operazione | Leva, cambio, attuatore pneumatico, attuatore elettrico o attuatore idraulico |
| Supporti adatti | Acqua, petrolio, gas, vapore, fluidi chimici, aria, fluidi di servizio e fluidi di processi industriali generali |
| Non consigliato per | Strozzamento continuo e preciso, servizio gravoso con fanghi senza progettazione speciale o mezzi incompatibili con i materiali selezionati del sedile e del corpo |
| Documentazione | Rapporto del test di pressione, certificato del materiale, rapporto di ispezione, manuale operativo e foto dell'imballaggio |
Applicazioni in condotte industriali
Le valvole a sfera flangiate vengono utilizzate in molti sistemi industriali dove sono richiesti una chiusura affidabile e un facile collegamento alle tubazioni. Sono particolarmente utili quando potrebbe essere necessario rimuovere la valvola in seguito per manutenzione, ispezione o sostituzione.
Per una selezione più ampia di valvole industriali, puoi anche consultare la nostra prodotti per valvole industriali pagina. Se stai confrontando se una valvola a sfera, una valvola a saracinesca o una valvola a globo sia più adatta, leggi questa guida valvola a sfera vs valvola a saracinesca vs valvola a globo può anche aiutare.
- Oleodotti e gasdotti
- Sistemi idrici industriali
- Linee di processo chimico
- Impianti a vapore e olio diatermico con materiale della sede idoneo
- Sistemi ausiliari delle centrali elettriche
- Impianti di aria compressa e gas di servizio
- Trattamento delle acque e condotte delle acque reflue
- Servizio petrolchimico e di raffineria
- Isolamento generale degli impianti e linee di ingresso/uscita delle apparecchiature
Compatibilità dei media e selezione del posto
La sede di tenuta è una delle parti più importanti di una valvola a sfera. Una sede morbida come il PTFE è ampiamente utilizzata per acqua, petrolio, gas e fluidi industriali in generale. Se la pressione, la temperatura o la frequenza operativa aumentano, potrebbero essere necessarie sedi rinforzate o sedi per alte temperature. Le sedi metalliche possono essere selezionate per condizioni di servizio elevate, abrasive o severe.
| Media/servizio | Scelta comune del sedile/materiale | Nota importante |
|---|---|---|
| Acqua/acqua industriale | Sede in PTFE o RPTFE con corpo in acciaio al carbonio o acciaio inox | Confermare il livello di corrosione e i prodotti chimici per il trattamento dell'acqua. |
| Petrolio e gas | Sede in PTFE, RPTFE, PEEK o metallo a seconda della pressione e della temperatura | Per alcuni progetti potrebbe essere necessaria la progettazione ignifuga, antistatica o API 6D. |
| Mezzi chimici | Corpo in acciaio inossidabile con sede e materiale di tenuta idonei | Confermare la concentrazione chimica, la temperatura e la compatibilità. |
| Vapore/olio diatermico | PPL, PEEK, baderna in grafite o sede metallica a seconda della temperatura | Il PTFE standard potrebbe non essere adatto per il servizio a temperature più elevate. |
| Servizio corrosivo | Costruzione in acciaio inossidabile, duplex, lega o rivestita | I materiali del corpo, della sfera, dello stelo, della sede e della guarnizione devono essere esaminati insieme. |
| Liquami/mezzi abrasivi | Design speciale o opzione con sede in metallo | Le valvole a sfera standard a sede morbida non sono solitamente la prima scelta per i liquami pesanti. |

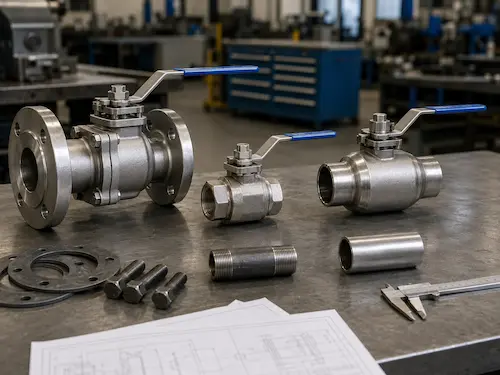

Valvola a sfera flangiata vs valvola a sfera filettata e saldata
Il tipo di connessione influisce sull'installazione, sulla manutenzione e sulla progettazione della tubazione. Una valvola a sfera flangiata è più facile da rimuovere rispetto a una valvola saldata e solitamente è più adatta per tubazioni industriali più grandi rispetto alle valvole filettate.
| Tipo di connessione | Caratteristica principale | Uso tipico | Nota sulla selezione |
|---|---|---|---|
| Valvola a sfera flangiata | Imbullonato alle flange della tubazione | Condotte industriali, dimensioni maggiori, sistemi di accesso per manutenzione | Buon equilibrio tra robustezza e praticità. |
| Valvola a sfera filettata | Collegamento a vite | Linee acqua, aria, gas e utenze di piccole dimensioni | Compatto ed economico, ma non ideale per le grandi dimensioni. |
| Valvola a sfera con saldatura a presa | Il tubo viene inserito nella presa e saldato | Condotte ad alta pressione di piccolo diametro | Connessione forte, ma la rimozione richiede lavori di taglio o saldatura. |
| Valvola a sfera con saldatura di testa | Saldato direttamente alle estremità della tubazione | Condotte ad alta integrità, servizi interrati e installazioni permanenti | Forte integrità della tubazione, ma meno conveniente per la rimozione della manutenzione. |
Opzioni operative
Le piccole valvole a sfera flangiate vengono solitamente azionate tramite leva. Dimensioni più grandi o valori di pressione più elevati possono richiedere un riduttore a vite senza fine per ridurre la forza operativa. Per i sistemi automatizzati, la valvola può essere fornita con attuatori pneumatici, elettrici o idraulici.
| Tipo di operazione | Applicazione tipica | Nota sulla selezione |
|---|---|---|
| Funzionamento della leva | Spegnimento manuale di piccole dimensioni | Semplice ed economico per il funzionamento locale. |
| Funzionamento del cambio | Valvole di dimensioni maggiori o con coppia più elevata | Riduce la forza operativa manuale. |
| Attuatore pneumatico | Sistemi veloci di automazione e controllo degli impianti | Richiede accessori di alimentazione e controllo dell'aria. |
| Attuatore elettrico | Funzionamento a distanza, apertura/chiusura lenta e automazione | Utile dove non è disponibile aria compressa. |
| Attuatore idraulico | Coppia elevata o servizio impegnativo della tubazione | Spesso utilizzato per valvole più grandi o a pressione più elevata. |

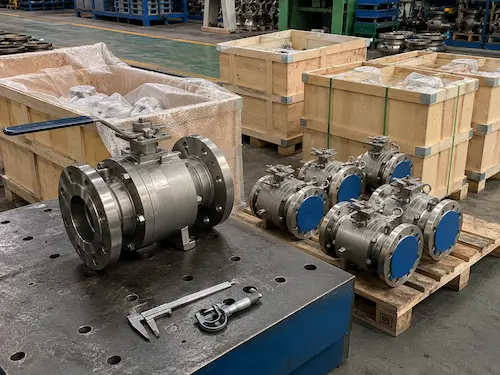

Ispezione, test e imballaggio
Per le valvole a sfera flangiate, l'ispezione deve confermare il materiale del corpo, le dimensioni della flangia, la superficie della sfera, le condizioni della sede, la tenuta dello stelo, la coppia di funzionamento e le prestazioni del test di pressione. Le superfici della flangia, le superfici di tenuta e le parti dell'attuatore devono essere protette prima della spedizione.
| Elemento di ispezione | Scopo |
|---|---|
| Ispezione visiva | Controllare la qualità della fusione o della forgiatura del corpo, il rivestimento, le superfici delle flange, la targhetta e l'aspetto. |
| Controllo dimensionale | Confermare la dimensione della valvola, la foratura della flangia, la dimensione faccia a faccia e l'interfaccia di montaggio dell'attuatore. |
| Prova di funzionamento | Verificare che l'apertura e la chiusura siano regolari senza attriti anomali o coppie eccessive. |
| Prova della conchiglia | Verificare l'integrità della pressione corporea secondo lo standard di prova concordato. |
| Prova del sedile | Controllare le prestazioni di tenuta nelle condizioni di prova specificate. |
| Ispezione dell'imballaggio | Confermare la protezione della flangia, la protezione dall'umidità, le condizioni della cassa e i contrassegni di spedizione. |
L'imballaggio per l'esportazione può includere coperture protettive delle flange, trattamento antiruggine, avvolgimento resistente all'umidità, casse di compensato, casse rinforzate e carico pallettizzato. Per le valvole a sfera flangiate attuate, l'attuatore deve essere fissato saldamente per evitare urti durante il trasporto.
Informazioni da confermare prima di ordinare
- Dimensioni e quantità della valvola
- Valutazione della pressione e temperatura di esercizio
- Mezzo della pipeline e composizione chimica
- Standard della flangia e dimensione faccia a faccia
- Porto completo o requisito di porto ridotto
- Requisiti di progettazione con montaggio su sfera flottante o perno
- Materiale del corpo, materiale della sfera, materiale dello stelo e materiale della sede
- Funzionamento manuale, ad ingranaggi, pneumatico, elettrico o idraulico
- Requisito ignifugo, antistatico, NACE o a basse emissioni, se applicabile
- Standard di test, certificati e requisiti di documentazione
- Metodo di imballaggio e tempi di consegna
Domande frequenti
1. A cosa serve una valvola a sfera flangiata?
Una valvola a sfera flangiata viene utilizzata per l'arresto rapido e l'isolamento delle tubazioni in acqua, petrolio, gas, vapore, processi chimici e sistemi industriali generali. Le estremità flangiate consentono di imbullonare la valvola alle flange della tubazione per un'installazione stabile e una rimozione più semplice per la manutenzione.
2. Qual è la differenza tra una valvola a sfera flangiata e una valvola a sfera filettata?
Una valvola a sfera flangiata utilizza connessioni flangiate imbullonate ed è comunemente utilizzata per tubazioni industriali più grandi. Una valvola a sfera filettata utilizza connessioni avvitate e viene solitamente selezionata per linee più piccole di acqua, aria, petrolio o gas. Le valvole flangiate sono generalmente più facili da rimuovere nei sistemi di processo più grandi.
3. Dovrei scegliere una valvola a sfera flottante o una valvola a sfera montata su perno?
Una valvola a sfera flottante è comunemente utilizzata per dimensioni da piccole a medie e per servizi a pressione da bassa a media. Una valvola a sfera montata su perno è preferibile per dimensioni maggiori, pressione più elevata e requisiti di coppia operativa inferiori. La scelta dipende dalle dimensioni, dalla pressione, dal fluido e dai requisiti di intercettazione.
4. È possibile utilizzare una valvola a sfera flangiata per la strozzatura?
Una valvola a sfera flangiata standard è progettata principalmente per un servizio completamente aperto o completamente chiuso. Può fornire una regolazione limitata del flusso in alcuni sistemi, ma la strozzatura continua può danneggiare le sedi e ridurre la durata. Per un controllo accurato del flusso, una valvola a sfera con attacco a V, una valvola di controllo o una valvola a globo potrebbero essere più adatte.
5. Quali informazioni sono necessarie per il preventivo?
Per un preventivo accurato, si consiglia di fornire dimensioni della valvola, rating di pressione, fluido, temperatura, standard della flangia, materiale del corpo, materiale della sfera, materiale della sede, metodo di funzionamento, quantità e documenti di prova richiesti. Dovrebbero essere confermati anche requisiti speciali come i segnali antincendio, antistatici, NACE o di controllo degli attuatori.
