Dieses Ventil wird häufig in industriellen Wasser-, Öl-, Gas-, Dampf-, chemischen Verarbeitungs-, Versorgungs- und allgemeinen Prozessleitungen eingesetzt, wo schnelles Absperren, geringer Druckabfall und einfacher Wartungszugang erforderlich sind. Weitere Kugelhahnstrukturen und -optionen finden Sie auch in unserem Kategorie Kugelhähne.
Produktübersicht
| Produktname | Flanschkugelhahn |
|---|---|
| Ventiltyp | Kugelhahn mit Vierteldrehung |
| Verbindungstyp | Flanschenden |
| Karosseriedesign | Je nach Größe und Druck einteilige, zweiteilige, dreiteilige, schwimmend gelagerte oder zapfengelagerte Ausführung |
| Körpermaterial | Kohlenstoffstahl, Edelstahl, legierter Stahl, Duplex-Edelstahl oder projektspezifisches Material |
| Sitzmaterial | PTFE, RPTFE, PPL, PEEK, Metallsitz oder anderes geeignetes Dichtungsmaterial |
| Betrieb | Hebel, Getriebe, pneumatischer Antrieb, elektrischer Antrieb oder hydraulischer Antrieb |
| Typische Anwendungen | Wasser, Öl, Gas, Dampf, chemische Verarbeitung, Kraftwerke, Versorgungsleitungen und industrielle Prozesssysteme |
Was ist ein Flanschkugelhahn?
Ein Flanschkugelhahn ist ein Kugelhahn mit integrierten Flanschen an beiden Enden des Ventilkörpers. Die Flansche ermöglichen die Verschraubung des Ventils mit passenden Rohrleitungsflanschen. Diese Verbindung wird häufig in industriellen Rohrleitungen verwendet, da sie eine starke Verbindung bietet und gleichzeitig die Demontage des Ventils zur Inspektion, zum Austausch oder zur Wartung bei Bedarf ermöglicht.
Der Hauptabsperrteil ist die Kugel. Der Ball hat ein Loch in der Mitte. Wenn das Loch mit der Rohrleitung übereinstimmt, kann Flüssigkeit durch das Ventil strömen. Wenn die Kugel senkrecht zur Rohrleitung gedreht wird, wird der Durchfluss blockiert. Durch diese einfache 90-Grad-Bedienung ist das Ventil sowohl in manuellen als auch in automatisierten Systemen einfach zu verwenden.
Wenn Ihre Rohrleitung anstelle einer verschraubten Flanschverbindung eine dauerhafte Schweißverbindung benötigt, können Sie dieses Produkt mit unserem vergleichen Flanschgeschweißter Kugelhahn.

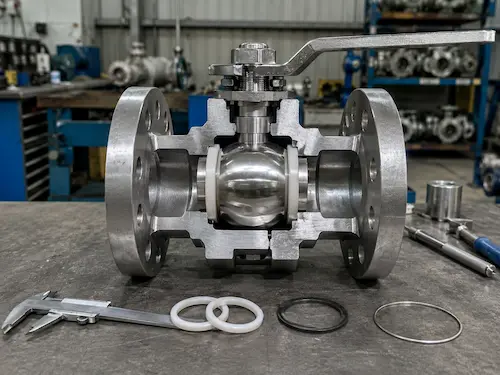

Wie die Struktur des Kugelhahns funktioniert
Der Flanschkugelhahn steuert den Durchfluss durch Drehen der Kugel im Ventilkörper. Die Dichtsitze sind rund um die Kugel positioniert. Beim Schließen des Ventils drückt die Kugel gegen die Sitze und blockiert den Durchflussweg. Diese Struktur sorgt für ein schnelles Absperren und einen geringen Strömungswiderstand, wenn das Ventil vollständig geöffnet ist.
Die meisten Flanschkugelhähne werden hauptsächlich für den Auf-Zu-Betrieb verwendet. Sie können in einigen Systemen eine begrenzte Durchflussanpassung ermöglichen, werden jedoch normalerweise nicht als Präzisionsregelventile ausgewählt. Für häufiges Drosseln oder genaue Regelung sind möglicherweise ein Steuerventil, ein V-Anschluss-Kugelhahn oder ein Durchgangsventil besser geeignet.
Hauptstrukturmerkmale
- Vierteldrehung für schnelles Öffnen und Schließen.
- Flanschendverbindung für eine stabile Installation und einfachere Wartung.
- Design mit vollem oder reduziertem Port abhängig von den Durchfluss- und Druckabfallanforderungen.
- Schwimmende, kugel- oder zapfenmontierte Struktur abhängig von Größe, Druck und Betätigungsmoment.
- Manueller oder betätigter Betrieb für den lokalen Betrieb oder die automatisierte Pipeline-Steuerung.
Optionen für schwimmende Kugel- und Zapfenmontage
Flanschkugelhähne können mit schwimmender Kugel- oder Zapfenmontage geliefert werden. Für kleinere und mittlere Größen wird üblicherweise ein schwimmender Kugelhahn verwendet. Die Kugel wird von den Ventilsitzen getragen und bewegt sich unter Druck leicht, um einen dichtenden Kontakt herzustellen.
Ein zapfenmontierter Kugelhahn nutzt mechanische Unterstützung an der Ober- und Unterseite der Kugel. Diese Konstruktion reduziert das Betriebsdrehmoment und wird oft für größere Größen, höheren Druck oder anspruchsvolleren Rohrleitungsbetrieb gewählt. Für Hochleistungs-Pipeline-Anwendungen können Sie auch unsere vergleichen Geschmiedeter Kugelhahn mit Zapfen.
| Designtyp | Hauptmerkmal | Typische Verwendung |
|---|---|---|
| Schwimmender Kugelhahn | Der Ball wird hauptsächlich von den Sitzen getragen | Kleine bis mittlere Größen, Betrieb mit niedrigerem bis mittlerem Druck |
| Kugelhahn mit Zapfenmontage | Die Kugel wird mechanisch durch Zapfen getragen | Größere Größen, höherer Druck und geringere Anforderungen an das Betriebsdrehmoment |
| Kugelhahn mit vollem Durchgang | Die Bohrungsgröße entspricht in etwa der Rohrleitungsbohrung | Geringer Druckabfall und Molch- oder Hochdurchflussbetrieb, sofern erforderlich |
| Kugelhahn mit reduziertem Anschluss | Bohrung ist kleiner als Rohrleitungsbohrung | Allgemeine Absperrung, wenn geringere Kosten und kompakte Bauweise akzeptabel sind |
Materialoptionen
Das richtige Material hängt vom Medium, Druck, Temperatur, Korrosionsgrad und Projektstandard ab. Kohlenstoffstahl wird üblicherweise für Öl, Gas, Dampf und allgemeine Industrieanwendungen verwendet. Edelstahl wird für korrosive Medien, Wasseraufbereitung, chemische Anwendungen und sauberere Prozessbedingungen bevorzugt.
| Teil | Gemeinsame Materialien | Auswahlhilfe |
|---|---|---|
| Körper | WCB, A105, CF8, CF8M, F304, F316, legierter Stahl, Duplex-Edelstahl | Wählen Sie je nach Druck, Temperatur, Korrosionsgrad und Projektstandard aus. |
| Kugel | Edelstahl 304, Edelstahl 316, beschichteter Stahl oder Legierungsmaterial | Das Kugelmaterial sollte den Korrosionsbeständigkeits- und Dichtungsanforderungen entsprechen. |
| Stamm | Edelstahl, legierter Stahl oder projektspezifisches Material | Das Spindelmaterial sollte dem Drehmoment, dem Korrosionsrisiko und der Betriebsfrequenz entsprechen. |
| Sitz | PTFE, RPTFE, PPL, PEEK, Metallsitz | Die Auswahl des Sitzes hängt von der Temperatur, dem Druck, dem Medium und den Absperranforderungen ab. |
| Dichtung / Verpackung | PTFE, Graphit, flexibler Graphit oder projektspezifische Packungen | Die Verpackung sollte der Temperatur, den Leckageanforderungen und der Flüssigkeitsverträglichkeit entsprechen. |
| Betrieb | Hebel, Getriebe, pneumatischer Antrieb, elektrischer Antrieb, hydraulischer Antrieb | Die Betriebsart sollte entsprechend der Ventilgröße, dem Drehmoment und den Automatisierungsanforderungen ausgewählt werden. |
Technische Spezifikationen
| Spezifikationsartikel | Verfügbare Optionen |
|---|---|
| Produkttyp | Flanschkugelhahn |
| Ventilfunktion | Schnelle Ein-Aus-Abschaltung und Rohrleitungsisolierung |
| Nenngröße | DN15–DN1200 / 1/2″–48″, je nach Ausführung und Druckklasse |
| Druckbewertung | PN10, PN16, PN25, PN40, Klasse 150, Klasse 300, Klasse 600 oder höher auf Anfrage |
| Karosseriebau | Einteiliges, zweiteiliges, dreiteiliges, geteiltes Gehäuse, oberer Eingang, schwebende Kugel- oder Zapfenmontage |
| Körpermaterial | Kohlenstoffstahl, Edelstahl, geschmiedeter Stahl, legierter Stahl oder Duplex-Edelstahl |
| Kugelmaterial | Edelstahl, beschichteter Stahl, Legierungsmaterial oder projektspezifisches Material |
| Sitzmaterial | PTFE, RPTFE, PPL, PEEK, Metallsitz oder anderes geeignetes Material |
| Flanschstandard | ASME B16.5, EN 1092, DIN, JIS, BS oder projektspezifische Flanschnorm |
| Persönliche Referenz | ASME B16.10, API 6D, EN 558 oder Projektanforderung |
| Designreferenz | API 6D, API 608, ISO 17292, ASME B16.34 oder projektspezifische Anforderung |
| Testreferenz | API 598, API 6D, EN 12266 oder vereinbarter Inspektionsstandard |
| Operationstyp | Hebel, Getriebe, pneumatischer Antrieb, elektrischer Antrieb oder hydraulischer Antrieb |
| Geeignete Medien | Wasser, Öl, Gas, Dampf, chemische Medien, Luft, Betriebsflüssigkeiten und allgemeine industrielle Prozessmedien |
| Nicht empfohlen für | Präzise kontinuierliche Drosselung, anspruchsvoller Schlammbetrieb ohne spezielle Konstruktion oder Medien, die mit ausgewählten Sitz- und Gehäusematerialien nicht kompatibel sind |
| Dokumentation | Druckprüfbericht, Materialzertifikat, Inspektionsbericht, Bedienungsanleitung und Verpackungsfotos |

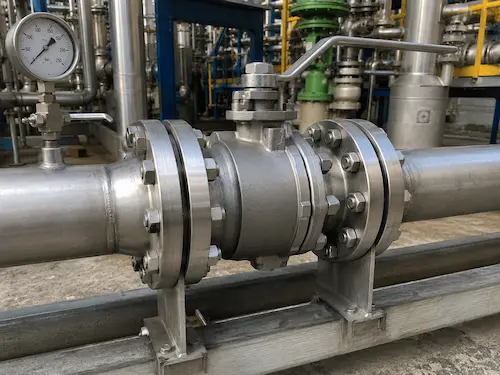

Anwendungen in Industriepipelines
Flanschkugelhähne werden in vielen Industrieanlagen eingesetzt, in denen eine zuverlässige Absperrung und ein einfacher Rohrleitungsanschluss erforderlich sind. Sie sind besonders nützlich, wenn das Ventil später zur Wartung, Inspektion oder zum Austausch entfernt werden muss.
Für eine breitere Auswahl an Industrieventilen können Sie sich auch unsere ansehen Industrieventilprodukte Seite. Wenn Sie vergleichen, ob ein Kugelhahn, Absperrschieber oder Durchgangsventil besser geeignet ist, hilft Ihnen dieser Ratgeber weiter Kugelhahn vs. Absperrschieber vs. Durchgangsventil kann auch helfen.
- Öl- und Gaspipelines
- Industrielle Wassersysteme
- Chemische Prozesslinien
- Dampf- und Thermoölsysteme mit geeignetem Sitzmaterial
- Kraftwerkshilfssysteme
- Druckluft- und Nutzgassysteme
- Wasseraufbereitungs- und Abwasserleitungen
- Petrochemischer und Raffinerieservice
- Allgemeine Anlagenisolierung und Geräteeinlass-/-auslassleitungen
Medienkompatibilität und Sitzplatzauswahl
Der Dichtsitz ist einer der wichtigsten Teile eines Kugelhahns. Ein weicher Sitz wie PTFE wird häufig für Wasser, Öl, Gas und allgemeine Industriemedien verwendet. Wenn Druck, Temperatur oder Betriebsfrequenz steigen, können verstärkte Sitze oder Hochtemperatursitze erforderlich sein. Metallsitze können für hohe Temperaturen, abrasive Bedingungen oder schwierige Betriebsbedingungen ausgewählt werden.
| Medien / Service | Gemeinsame Sitz-/Materialwahl | Wichtiger Hinweis |
|---|---|---|
| Wasser / Brauchwasser | PTFE- oder RPTFE-Sitz mit Gehäuse aus Kohlenstoffstahl oder Edelstahl | Bestätigen Sie den Korrosionsgrad und die Chemikalien zur Wasseraufbereitung. |
| Öl und Gas | PTFE-, RPTFE-, PEEK- oder Metallsitz je nach Druck und Temperatur | Für einige Projekte kann ein feuersicheres, antistatisches oder API 6D-Design erforderlich sein. |
| Chemische Medien | Edelstahlgehäuse mit geeignetem Sitz- und Dichtungsmaterial | Bestätigen Sie die chemische Konzentration, Temperatur und Kompatibilität. |
| Dampf / Thermoöl | Je nach Temperatur PPL, PEEK, Graphitpackung oder Metallsitz | Standard-PTFE ist möglicherweise nicht für den Einsatz bei höheren Temperaturen geeignet. |
| Korrosiver Service | Edelstahl-, Duplex-, Legierungs- oder ausgekleidete Konstruktion | Gehäuse-, Kugel-, Spindel-, Sitz- und Dichtungsmaterialien sollten gemeinsam überprüft werden. |
| Schlamm-/Schleifmittel | Sonderausführung oder Metallsitzoption | Standard-Kugelhähne mit weichem Sitz sind in der Regel nicht die erste Wahl für schwere Schlämme. |
Flanschkugelhahn im Vergleich zu Kugelhahn mit Gewinde und Schweißung
Der Verbindungstyp beeinflusst Installation, Wartung und Rohrleitungsdesign. Ein Flanschkugelhahn lässt sich leichter demontieren als ein geschweißter Kugelhahn und eignet sich in der Regel besser für größere Industrierohrleitungen als Gewindehahne.
| Verbindungstyp | Hauptmerkmal | Typische Verwendung | Auswahlhinweis |
|---|---|---|---|
| Flanschkugelhahn | Mit Rohrleitungsflanschen verschraubt | Industrielle Rohrleitungen, größere Größen, Wartungszugangssysteme | Gutes Gleichgewicht zwischen Festigkeit und Gebrauchstauglichkeit. |
| Kugelhahn mit Gewinde | Schraubverbindung | Kleine Wasser-, Luft-, Gas- und Versorgungsleitungen | Kompakt und wirtschaftlich, aber nicht ideal für große Größen. |
| Kugelhahn mit Muffenschweißung | Das Rohr wird in die Muffe eingeführt und verschweißt | Hochdruckleitungen mit kleinem Durchmesser | Starke Verbindung, die Entfernung erfordert jedoch Schneid- oder Schweißarbeiten. |
| Kugelhahn mit Stumpfschweißung | Direkt an die Rohrleitungsenden geschweißt | Hochintegrierte Rohrleitungen, erdverlegte Leitungen und permanente Installationen | Starke Pipeline-Integrität, aber weniger praktisch für Wartungsarbeiten. |
Betriebsoptionen
Kleine Flanschkugelhähne werden in der Regel per Hebel betätigt. Größere Größen oder höhere Druckstufen erfordern möglicherweise ein Schneckengetriebe, um die Betätigungskraft zu reduzieren. Für automatisierte Systeme kann das Ventil mit pneumatischen, elektrischen oder hydraulischen Antrieben geliefert werden.
| Operationstyp | Typische Anwendung | Auswahlhinweis |
|---|---|---|
| Hebelbedienung | Kleine manuelle Abschaltung | Einfach und wirtschaftlich für den lokalen Betrieb. |
| Getriebebetrieb | Größere Größen oder Ventile mit höherem Drehmoment | Reduziert die manuelle Betätigungskraft. |
| Pneumatischer Aktuator | Schnelle Automatisierungs- und Anlagensteuerungssysteme | Erfordert Luftversorgung und Steuerungszubehör. |
| Elektrischer Aktuator | Fernbedienung, langsames Öffnen/Schließen und Automatisierung | Nützlich, wenn keine Druckluft verfügbar ist. |
| Hydraulischer Aktuator | Hohes Drehmoment oder anspruchsvoller Pipeline-Service | Wird oft für größere Ventile oder Ventile mit höherem Druck verwendet. |
Inspektion, Prüfung und Verpackung
Bei Flanschkugelhähnen sollte die Inspektion das Gehäusematerial, die Flanschabmessungen, die Kugeloberfläche, den Sitzzustand, die Schaftabdichtung, das Betriebsdrehmoment und die Drucktestleistung bestätigen. Die Flanschflächen, Dichtflächen und Antriebsteile sollten vor dem Versand geschützt werden.
| Inspektionsgegenstand | Zweck |
|---|---|
| Sichtprüfung | Überprüfen Sie die Guss- oder Schmiedequalität, die Beschichtung, die Flanschflächen, das Typenschild und das Aussehen des Gehäuses. |
| Maßprüfung | Bestätigen Sie die Ventilgröße, die Flanschbohrung, die Baulänge und die Montageschnittstelle des Stellantriebs. |
| Funktionstest | Überprüfen Sie das reibungslose Öffnen und Schließen ohne ungewöhnliche Reibung oder übermäßiges Drehmoment. |
| Shell-Test | Überprüfen Sie die Integrität des Körperdrucks gemäß der vereinbarten Testnorm. |
| Sitztest | Überprüfen Sie die Dichtungsleistung unter festgelegten Testbedingungen. |
| Verpackungsinspektion | Bestätigen Sie den Flanschschutz, den Feuchtigkeitsschutz, den Zustand der Kiste und die Versandmarkierungen. |
Die Exportverpackung kann schützende Flanschabdeckungen, Rostschutzbehandlung, feuchtigkeitsbeständige Verpackung, Sperrholzkisten, verstärkte Kisten und palettierte Ladung umfassen. Bei angetriebenen Flanschkugelhähnen sollte der Antrieb sicher befestigt werden, um Stöße beim Transport zu vermeiden.
Vor der Bestellung zu bestätigende Informationen
- Ventilgröße und -menge
- Druckstufe und Arbeitstemperatur
- Pipeline-Medium und chemische Zusammensetzung
- Flanschstandard und Baulänge
- Vollständiger oder reduzierter Portbedarf
- Anforderungen an die schwimmende Kugel- oder Zapfenmontage
- Körpermaterial, Kugelmaterial, Schaftmaterial und Sitzmaterial
- Manueller, Getriebe-, pneumatischer, elektrischer oder hydraulischer Betrieb
- Brandschutz-, Antistatik-, NACE- oder emissionsarme Anforderungen, falls zutreffend
- Prüfstandard, Zertifikate und Dokumentationspflicht
- Verpackungsart und Lieferplan
FAQ
1. Wozu dient ein Flanschkugelhahn?
Ein Flanschkugelhahn wird zum schnellen Auf-Zu-Absperren und zur Rohrleitungsisolierung in Wasser-, Öl-, Gas-, Dampf-, chemischen Verarbeitungs- und allgemeinen Industriesystemen verwendet. Die Flanschenden ermöglichen die Verschraubung des Ventils mit Rohrleitungsflanschen für eine stabile Installation und einen einfacheren Ausbau bei Wartungsarbeiten.
2. Was ist der Unterschied zwischen einem Flanschkugelhahn und einem Gewindekugelhahn?
Ein Flanschkugelhahn verwendet verschraubte Flanschverbindungen und wird üblicherweise für größere Industrierohrleitungen verwendet. Ein Kugelhahn mit Gewinde verwendet Schraubverbindungen und wird normalerweise für kleinere Wasser-, Luft-, Öl- oder Gasleitungen ausgewählt. Flanschventile lassen sich in größeren Prozesssystemen im Allgemeinen leichter entfernen.
3. Sollte ich mich für einen schwimmenden Kugelhahn oder einen zapfenmontierten Kugelhahn entscheiden?
Ein schwimmender Kugelhahn wird üblicherweise für kleine bis mittlere Größen und Anwendungen mit niedrigem bis mittlerem Druck verwendet. Für größere Größen, höhere Drücke und geringere Anforderungen an das Betriebsdrehmoment wird ein zapfenmontierter Kugelhahn bevorzugt. Die Auswahl hängt von Größe, Druck, Medium und Absperranforderung ab.
4. Kann ein Flanschkugelhahn zur Drosselung verwendet werden?
Ein Standard-Flanschkugelhahn ist hauptsächlich für den vollständig geöffneten oder vollständig geschlossenen Betrieb ausgelegt. In manchen Systemen kann dadurch eine begrenzte Durchflussanpassung erreicht werden, eine kontinuierliche Drosselung kann jedoch die Sitze beschädigen und die Lebensdauer verkürzen. Für eine genaue Durchflussregelung ist möglicherweise ein Kugelhahn mit V-Anschluss, ein Steuerventil oder ein Durchgangsventil besser geeignet.
5. Welche Informationen werden für ein Angebot benötigt?
Für ein genaues Angebot wird empfohlen, Ventilgröße, Druckstufe, Medium, Temperatur, Flanschstandard, Gehäusematerial, Kugelmaterial, Sitzmaterial, Betriebsmethode, Menge und erforderliche Prüfdokumente anzugeben. Auch besondere Anforderungen wie Brandschutz, Antistatik, NACE oder Stellantriebssteuersignale sollten bestätigt werden.
