Rispetto a una valvola di ritegno in metallo senza rivestimento, la struttura rivestita in gomma aiuta a isolare il corpo della valvola da mezzi corrosivi o abrasivi. Ciò lo rende adatto per applicazioni selezionate di trattamento delle acque, acque reflue, acque reflue chimiche, liquami e scarico di pompe dove sono richieste sia la prevenzione del riflusso che la protezione del corpo interno. Per le opzioni relative alle valvole rivestite, puoi anche consultare il nostro categoria delle valvole rivestite in gomma.
Panoramica del prodotto
| Nome del prodotto | Valvola di ritegno a battente rivestita in gomma |
|---|---|
| Tipo di valvola | Valvola di ritegno a battente/valvola di non ritorno |
| Funzione principale | Prevenzione automatica del riflusso |
| Materiale di rivestimento | EPDM, gomma naturale, NBR, neoprene o altro rivestimento in gomma a base di media |
| Materiale del corpo | Ghisa duttile, ghisa, acciaio fuso, acciaio al carbonio o acciaio inossidabile |
| Struttura del disco | Disco oscillante, disco incernierato o struttura di controllo specifica del progetto |
| Tipo di connessione | Connessione flangiata, wafer swing o specifica per progetto |
| Applicazioni comuni | Scarico di pompe, acque reflue, trattamento acque, liquami, acque reflue chimiche, acqua di mare e linee di processo industriale |
| Fattori chiave di selezione | Mezzo, velocità del flusso, pressione, orientamento di installazione, rischio di colpo d'ariete, compatibilità con la gomma e contenuto di solidi |
Che cos'è una valvola di ritegno a battente rivestita in gomma?
Una valvola di ritegno a battente rivestita in gomma è progettata per consentire il flusso in una direzione e impedire automaticamente il flusso inverso. All'interno del corpo valvola, il disco oscillante ruota attorno a una cerniera o albero. Quando la pompa si avvia e il flusso in avanti raggiunge una velocità sufficiente, il disco si apre. Quando la pompa si ferma o inizia il flusso inverso, il disco torna alla sede e si chiude.
Il rivestimento in gomma viene applicato all'area interna di contatto con il flusso del corpo valvola. A seconda del modello, il disco o la superficie di tenuta possono anche utilizzare gomma, metallo rivestito o materiale resistente alla corrosione. Questa struttura di rivestimento aiuta a proteggere il corpo della valvola in acque reflue corrosive, acqua di mare, drenaggio di sostanze chimiche o servizi abrasivi in cui un corpo in metallo nudo può corrodersi o usurarsi troppo rapidamente.
Per gli acquirenti che confrontano le strutture delle valvole di ritegno, Vcore Valve fornisce anche altri prodotti per valvole di ritegno come valvole di ritegno del tipo oscillante wafer e valvole di ritegno a battente in acciaio inox per i diversi requisiti della pipeline.
Come funziona la struttura Swing Check
La valvola di ritegno a battente utilizza la pressione del flusso per funzionare automaticamente. Non richiede un attuatore esterno. Quando è presente il flusso in avanti, il disco si allontana dalla sede e consente il passaggio del fluido. Quando il flusso rallenta, si ferma o si inverte, il disco ritorna verso la sede per gravità, pressione inversa o inversione di flusso.
Questa struttura è comunemente utilizzata nelle linee di scarico della pompa perché la valvola può aiutare a impedire il flusso del fluido scaricato all'indietro nella pompa quando questa si ferma. Tuttavia, il progettista del sistema dovrebbe considerare la velocità del flusso, le condizioni di arresto della pompa, la disposizione dei tubi e il rischio di colpo d'ariete. Se il flusso si inverte troppo rapidamente, una valvola di ritegno a battente standard potrebbe chiudersi improvvisamente e generare un impatto.
Principali caratteristiche strutturali
- Funzionamento del disco oscillante per il controllo automatico del flusso unidirezionale.
- Corpo interno rivestito in gomma per ridurre l'esposizione del metallo a mezzi corrosivi o abrasivi.
- Percorso del flusso più completo rispetto a molte valvole di ritegno di tipo lift, a seconda del design e delle dimensioni.
- Opzioni flangiate o oscillanti wafer per diversi layout di scarico della pompa e di tubazione.
- Adatto per tubazioni orizzontali e installazioni verticali selezionate con flusso verso l'alto, a seconda del design.

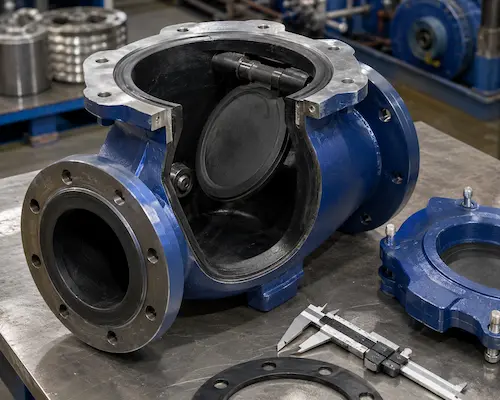

Rivestimento in gomma e protezione dei supporti
Il rivestimento in gomma è una delle parti più importanti di questa valvola. Protegge il corpo metallico interno dal contatto diretto con il fluido di processo. Nelle linee di scarico della pompa, la valvola può gestire acque reflue, acqua trattata, acqua di mare, liquami, drenaggio chimico o solidi abrasivi. Una mescola di gomma correttamente selezionata può ridurre la corrosione e l'usura in condizioni adeguate.
Il materiale in gomma deve essere selezionato in base al mezzo effettivo. L'EPDM viene spesso utilizzato per l'acqua e le acque reflue. La gomma naturale può essere presa in considerazione per il servizio con liquami abrasivi selezionati. L'NBR è più adatto dove è richiesta resistenza all'olio. Il neoprene o altri composti di gomma possono essere selezionati in base alle specifiche condizioni chimiche e meccaniche. Per un confronto più ampio tra i materiali di rivestimento potete fare riferimento alla nostra guida su valvole rivestite in gomma per applicazioni chimiche e liquami.
Opzioni materiali
| Componente | Opzioni comuni | Nota sulla selezione |
|---|---|---|
| Corpo | Ghisa duttile, ghisa, acciaio fuso, acciaio al carbonio, acciaio inossidabile | La ghisa duttile o l'acciaio fuso sono comunemente selezionati per lo scarico delle pompe industriali e il servizio delle acque reflue. |
| Fodera | EPDM, gomma naturale, NBR, neoprene o gomma specifica per il progetto | Il materiale di rivestimento deve corrispondere al mezzo, alla temperatura, alla concentrazione chimica e al contenuto di solidi. |
| Disco | Disco rivestito in gomma, disco rivestito in ghisa sferoidale, disco in acciaio inossidabile | Il materiale del disco influisce sulla tenuta, sulla resistenza alla corrosione e sulle prestazioni di usura. |
| Cerniera/albero | Acciaio inossidabile o acciaio legato a seconda del modello | Dovrebbe essere selezionato in base al rischio di corrosione, alla frequenza operativa e al carico meccanico. |
| Zona posti a sedere | Sedile in gomma, sedile rivestito, sedile sostituibile o sedile resiliente supportato da metallo | Il design della sede influisce sulle prestazioni di arresto e sulla pianificazione della manutenzione. |
| Rivestimento esterno | Rivestimento epossidico, rivestimento epossidico fusion bond o rivestimento anticorrosivo specifico per il progetto | Utile per sale pompe umide, impianti di trattamento delle acque reflue e installazioni esterne. |
Specifiche tecniche
| Articolo di specifica | Opzioni disponibili/tipiche |
|---|---|
| Tipo di prodotto | Valvola di ritegno a battente rivestita in gomma |
| Funzione della valvola | Prevenzione automatica del riflusso |
| Dimensione nominale | Basato su progetti; dimensioni industriali comuni disponibili in base al tipo di valvola |
| Valutazione della pressione | PN10, PN16, Classe 125, Classe 150 o classe di pressione specifica del progetto |
| Materiale del corpo | Ghisa duttile, ghisa, acciaio fuso, acciaio al carbonio o acciaio inossidabile |
| Materiale di rivestimento | EPDM, gomma naturale, NBR, neoprene o altra mescola di gomma adatta |
| Tipo di disco | Disco oscillante, disco rivestito in gomma o disco rivestito a seconda del modello |
| Tipo di connessione | Connessione flangiata, wafer swing o specifica per progetto |
| Norma della flangia | Foratura ANSI, DIN, EN, JIS o specifica del progetto |
| Installazione | Preferibile conduttura orizzontale; flusso verticale verso l'alto possibile per i modelli selezionati |
| Supporti adatti | Acqua, acque reflue, acqua di mare, fanghi, acque reflue chimiche blande e mezzi abrasivi selezionati |
| Non consigliato per | Fluidi incompatibili con la mescola di gomma selezionata, colpi d'ariete violenti, servizio ad alta temperatura oltre i limiti della gomma o fanghi con condizioni di velocità/particelle inadeguate |
| Test | Test del guscio, test del sedile, ispezione visiva del rivestimento e test di funzionamento funzionale secondo i requisiti di progetto |
| Documentazione | Rapporto del test di pressione, certificato del materiale, rapporto di ispezione, foto dell'imballaggio e documenti di progetto come richiesto |

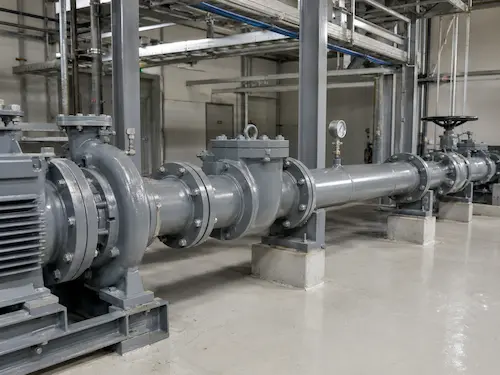

Applicazioni nelle linee di scarico delle pompe
Le linee di scarico della pompa sono una delle posizioni di installazione più comuni per le valvole di ritegno a clapet. Quando la pompa funziona, il flusso in avanti apre il disco. Quando la pompa si ferma, la valvola di ritegno aiuta a impedire il ritorno del flusso inverso alla pompa. Ciò può contribuire a ridurre la rotazione inversa della pompa, l'impatto del riflusso e il drenaggio indesiderato della linea di scarico.
Nei sistemi di trattamento dell'acqua e delle acque reflue, le valvole di ritegno vengono spesso utilizzate per proteggere le pompe e mantenere la direzione del flusso. Puoi anche rivedere il nostro soluzioni di valvole per il trattamento dell'acqua pagina per le applicazioni pipeline correlate.
Applicazioni comuni di scarico della pompa
- Linee di scarico della pompa delle acque reflue
- Stazioni di pompaggio per il trattamento dell'acqua
- Condutture di scarico della pompa dei liquami
- Pompe per travaso acqua di mare
- Linee di scarico delle acque reflue chimiche
- Pompe di circolazione dell'acqua di raffreddamento
- Sistemi idrici industriali
- Linee di scarico controlavaggio e filtrazione

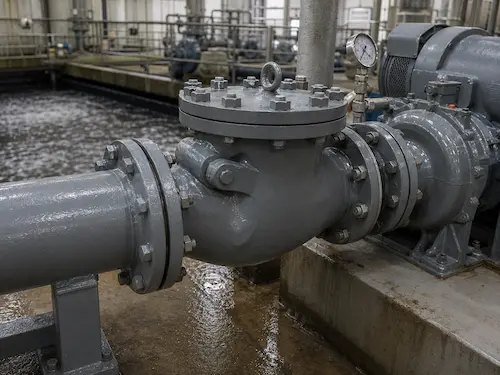

Utilizzo in acque reflue, liquami e mezzi corrosivi
Una valvola di ritegno rivestita in gomma può essere utile laddove il mezzo della tubazione contiene liquidi corrosivi, solidi sospesi o particelle abrasive. Nel servizio con liquami e acque reflue, il rivestimento riduce l'esposizione diretta ai metalli e aiuta a proteggere la superficie interna del corpo. Per una selezione specifica dei liquami, puoi anche consultare il nostro soluzioni con valvole per liquami pagina.
Per le applicazioni con fanghi pesanti, la valvola non deve essere selezionata solo in base al nome. Dovrebbero essere controllati la dimensione delle particelle, la concentrazione dei solidi, la velocità del flusso, l'orientamento della tubazione, il movimento del disco e il rischio di sedimentazione. In alcuni sistemi con liquame, una diversa struttura della valvola può essere più adatta se la sedimentazione dei solidi o i cicli frequenti sono gravi.
Guida alla compatibilità e alla selezione dei supporti
| Media/servizio | Idoneità | Nota sulla selezione |
|---|---|---|
| Acqua pulita/acqua trattata | Adatto | Il rivestimento in EPDM è comunemente considerato per servizi a base d'acqua. |
| Acque reflue/fognature | Adatto con revisione | Controllare il contenuto di solidi, il rischio di corrosione e le condizioni di scarico della pompa. |
| Acqua di mare/salmastra | Condizionalmente adatto | Confermare il rivestimento in gomma, il materiale del disco, il materiale della cerniera e il rivestimento esterno. |
| Liquami minerari/liquami abrasivi | Condizionalmente adatto | Esaminare la dimensione delle particelle, la velocità, la concentrazione dei solidi e il movimento del disco. |
| Acque reflue chimiche leggere | Condizionalmente adatto | La mescola di gomma deve corrispondere alla concentrazione chimica e alla temperatura. |
| Mezzi contenenti olio o idrocarburi | Dipende dal materiale in gomma | Si può prendere in considerazione l'NBR; L'EPDM o la gomma naturale potrebbero non essere adatti. |
| Solventi forti o prodotti chimici ad alta temperatura | Generalmente non raccomandato | Le opzioni di valvola rivestita in PTFE o altre opzioni resistenti alla corrosione potrebbero essere più adatte. |
Valvola di ritegno a battente rispetto ad altri tipi di valvole di ritegno
| Tipo di valvola di ritegno | Caratteristica principale | Forza tipica | Nota sulla selezione |
|---|---|---|---|
| Valvola di ritegno a battente rivestita in gomma | Disco oscillante con rivestimento interno in gomma | Ottimo per lo scarico di pompe, acque reflue e servizi corrosivi o abrasivi selezionati | Controllare il rischio di colpo d'ariete, la direzione di installazione e il gioco del disco. |
| Valvola di ritegno a battente wafer | Design compatto del controllo dell'oscillazione | Installazione salvaspazio tra le flange | Adatto dove è richiesta una dimensione faccia a faccia compatta. |
| Sollevare la valvola di ritegno | Il disco si solleva verticalmente dal sedile | Spesso utilizzato in sistemi di fluidi più puliti | Potrebbe avere una caduta di pressione maggiore e requisiti di installazione più severi. |
| Valvola di ritegno a doppia piastra | Doppie piastre assistite da molla | Compatto e può chiudersi più velocemente di molti modelli di altalene | Utile dove sono importanti il controllo del colpo d'ariete e l'installazione compatta. |
| Valvola di ritegno a sfera | La sfera si muove con flusso e pressione inversa | Può essere utile nei servizi contenenti acque reflue e solidi | Confermare il movimento della sfera, il contenuto di solidi e l'accesso per la manutenzione. |
Se la vostra applicazione prevede rumore, perdite, riflusso o chiusura instabile della valvola di ritegno, l'articolo Come diagnosticare e risolvere i problemi della valvola di ritegno può aiutare a identificare le cause più comuni prima di sostituire la valvola.
Note di installazione
L'installazione corretta è importante per le prestazioni della valvola di ritegno a battente. L'installazione orizzontale è comunemente preferita perché il movimento del disco e la chiusura assistita per gravità sono più prevedibili. L'installazione verticale può essere possibile quando la direzione del flusso è verso l'alto e il design della valvola la supporta, ma deve essere confermata prima dell'ordine.
- Confermare la direzione del flusso prima dell'installazione.
- Installare la valvola con un tubo diritto sufficiente dove richiesto dal progetto.
- Se possibile, evitare di installare la valvola troppo vicino a forti turbolenze.
- Controlla se per il design selezionato è consentita l'installazione orizzontale o verticale.
- Esaminare il rischio di colpi d'ariete nei sistemi di scarico delle pompe.
- Proteggere le facce delle flange rivestite in gomma durante l'installazione.
- Utilizzare guarnizioni e sequenza di serraggio dei bulloni adeguate per evitare danni al rivestimento.
Per una discussione di orientamento più dettagliata, puoi fare riferimento alla nostra guida: È possibile installare una valvola di ritegno verticalmente?

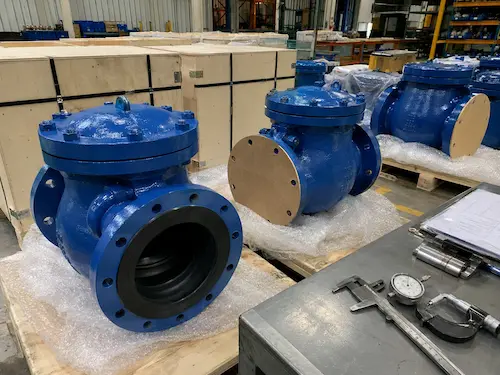

Ispezione, test e imballaggio
Per le valvole di ritegno a battente rivestite in gomma, l'ispezione deve includere i controlli standard della valvola, nonché le condizioni del rivestimento in gomma e il movimento del disco. La superficie del rivestimento, l'area di tenuta, la struttura della cerniera e le facce della flangia devono essere protette prima della spedizione e durante l'installazione.
| Elemento di ispezione | Scopo |
|---|---|
| Ispezione visiva del rivestimento | Controllare la superficie del rivestimento, la finitura dei bordi, le condizioni di incollaggio e i difetti visibili. |
| Controllo del movimento del disco | Conferma l'apertura e la chiusura fluide senza inceppamenti o attriti anomali. |
| Controllo dimensionale | Verificare la foratura della flangia, la dimensione da faccia a faccia e la compatibilità dell'installazione. |
| Prova della conchiglia | Verificare l'integrità della pressione corporea secondo lo standard di prova concordato. |
| Prova del sedile | Controllare le prestazioni di tenuta nelle condizioni di prova specificate. |
| Ispezione dell'imballaggio | Proteggere le superfici delle flange rivestite in gomma, il disco, l'area delle cerniere e il rivestimento esterno prima della spedizione. |
L'imballaggio per l'esportazione può includere coperture protettive delle flange, imballi resistenti all'umidità, casse di compensato, carichi pallettizzati e supporto interno per valvole più grandi. Le superfici rivestite in gomma non devono essere graffiate o compresse da parti metalliche allentate durante il trasporto.
Note sulla selezione prima dell'ordine
- Dimensioni della valvola e rating di pressione
- Mezzo della pipeline e composizione chimica
- Contenuto di solidi, dimensione delle particelle e velocità del liquame, se applicabile
- Temperatura e pressione di esercizio
- Direzione del flusso e orientamento dell'installazione
- Requisito di installazione orizzontale o verticale
- Rischio colpo d'ariete in condizioni di arresto della pompa
- Standard della flangia e dimensione faccia a faccia
- Materiale corpo, disco, cerniera e rivestimento
- Standard di ispezione e documentazione richiesti
- Requisiti di protezione dell'imballaggio e della spedizione
Domande frequenti
1. A cosa serve una valvola di ritegno a battente rivestita in gomma?
Una valvola di ritegno a battente rivestita in gomma viene utilizzata per impedire il flusso inverso nelle linee di scarico della pompa, nelle condutture delle acque reflue, nei sistemi di liquame e nel servizio di fluidi corrosivi o abrasivi. Il disco oscillante si apre con il flusso in avanti e si chiude automaticamente quando il flusso si interrompe o si inverte.
2. Perché viene utilizzato il rivestimento in gomma all'interno di una valvola di ritegno a battente?
Il rivestimento in gomma viene utilizzato per proteggere il corpo interno della valvola dal contatto diretto con mezzi corrosivi o abrasivi. Può contribuire a ridurre la corrosione, l'erosione e l'usura del corpo in applicazioni idonee di drenaggio di acque reflue, liquami, acqua di mare e prodotti chimici.
3. È possibile utilizzare una valvola di ritegno a battente rivestita in gomma per il servizio con liquame?
Può essere utilizzato in servizi con liquami selezionati, ma l'applicazione deve essere esaminata attentamente. La dimensione delle particelle, la concentrazione dei solidi, la velocità del flusso, il movimento del disco, il rischio di sedimentazione e la compatibilità della gomma sono tutti fattori che influiscono sull'idoneità di un sistema di controllo oscillante per la tubazione dei liquami.
4. Questa valvola può essere installata verticalmente?
L'installazione orizzontale è comunemente preferita per le valvole di ritegno a battente. L'installazione verticale può essere possibile quando la direzione del flusso è verso l'alto e il design della valvola supporta il servizio verticale. La direzione di installazione deve essere confermata prima dell'ordine.
5. Quali informazioni devono essere fornite prima del preventivo?
Prima del preventivo, si consiglia di fornire le dimensioni della valvola, la pressione nominale, il mezzo, la temperatura, la direzione del flusso, l'orientamento dell'installazione, lo standard della flangia, il materiale del corpo, il materiale di rivestimento, il contenuto di solidi se applicabile e i documenti di prova richiesti. Per le linee di scarico della pompa, è necessario rivedere anche le condizioni di arresto della pompa e il rischio di colpo d'ariete.
