Panoramica del prodotto
| Nome del prodotto | Valvola rivestita in gomma naturale |
|---|---|
| Focus sul servizio | Liquami minerari, sterili, mezzi minerali abrasivi, trasferimento dei liquami |
| Materiale di rivestimento | Fodera in gomma naturale |
| Vantaggio principale | Resistenza all'abrasione e protezione del corpo nel servizio con liquami |
| Materiale del corpo | Ghisa duttile, ghisa, acciaio fuso o acciaio al carbonio a seconda del modello |
| Forme tipiche della valvola | Configurazione con valvola a farfalla, valvola per liquami, valvola di ritegno o valvola rivestita a progetto |
| Opzioni di connessione | Disposizione wafer, aletta, flangiata o specifica per il progetto |
| Opzioni operative | Manuale, a vite senza fine, pneumatico o elettrico a seconda del tipo di valvola |
| Applicazioni tipiche | Estrazione mineraria, lavorazione dei minerali, sterili, acque reflue abrasive, condotte dei liquami |
Cos'è una valvola rivestita in gomma naturale?
Una valvola rivestita in gomma naturale è una valvola con un rivestimento interno in gomma naturale applicato alle superfici a contatto con il flusso del corpo valvola. Il rivestimento funge da barriera protettiva tra il mezzo del liquame e il corpo metallico, contribuendo a ridurre l'usura, l'erosione e i danni prematuri durante il servizio abrasivo. Nei sistemi minerari, ciò può essere utile laddove i liquami contengono solidi minerali, particelle di sterili o altri materiali abrasivi sospesi.
Rispetto ad una valvola metallica non rivestita, una valvola rivestita può offrire una migliore protezione del corpo in condizioni di liquame selezionate. Rispetto ad alcuni materiali di rivestimento resistenti agli agenti chimici, la gomma naturale viene solitamente scelta quando la resistenza all'usura e la gestione delle particelle sono più importanti dell'ampia compatibilità chimica. Per una lettura di base, puoi anche fare riferimento al nostro articolo su Valvole rivestite in gomma per applicazioni chimiche e con liquami.
Rivestimento in gomma naturale e resistenza all'usura
Il motivo principale per cui la gomma naturale viene utilizzata nelle valvole per liquami minerari è la sua resistenza all'abrasione in applicazioni idonee con liquami umidi. Il servizio dei liquami spesso causa usura dovuta all'impatto delle particelle, sfregamento continuo ed erosione lungo il percorso del flusso. Un rivestimento in gomma naturale aiuta ad assorbire parte di questa usura meccanica e riduce l'attacco diretto al corpo della valvola.
La gomma naturale non deve essere trattata come un materiale di rivestimento universale. È più adatto dove la resistenza all'abrasione è una priorità e il mezzo è compatibile con la gomma. Prima della selezione finale è necessario rivedere la compatibilità chimica, la temperatura del liquame, la dimensione delle particelle, la concentrazione dei solidi, la velocità del flusso e la pressione. Come indicato nella guida ai materiali per valvole del vostro sito, la gomma naturale può funzionare bene in servizi con liquami selezionati, ma è necessario comunque considerare i suoi limiti chimici e di temperatura.
Principali vantaggi del rivestimento
- Buona resistenza all'abrasione in applicazioni con liquami adatte
- Protezione del corpo valvola in metallo dall'usura diretta delle particelle
- Utile per il servizio con liquami minerali umidi dove l'usura rappresenta il principale rischio di guasto
- Protezione del corpo economicamente vantaggiosa rispetto all'utilizzo di materiali altolegati per l'intero corpo della valvola
- Adatto per tubazioni di liquame di dimensioni maggiori quando è richiesto un disegno a righe
Principali limitazioni del rivestimento
- Non adatto a tutti i mezzi chimici
- Non ideale per petrolio, molti idrocarburi, solventi forti o alcuni prodotti chimici ossidanti
- L'alta temperatura può ridurre la durata del rivestimento
- Un servizio di liquame brusco, ad alta velocità o mal selezionato può comunque danneggiare il rivestimento
- Un incollaggio inadeguato del rivestimento o una manipolazione inadeguata della flangia possono causare distacchi o danni locali
Principali caratteristiche strutturali

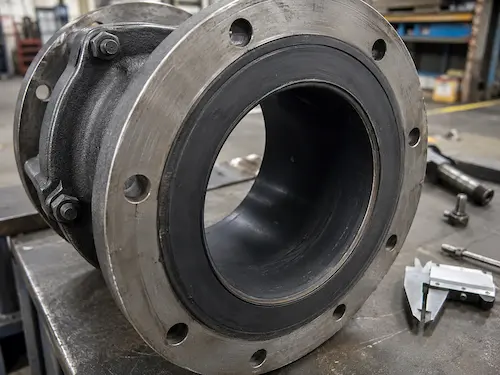

Protezione del corpo foderata
L'interno del corpo è rivestito in modo tale che il liquame non entri direttamente in contatto con la superficie metallica nel percorso del flusso principale. Ciò aiuta a ridurre l'erosione e l'usura del corpo nei servizi minerari e di movimentazione dei minerali.
Percorso del flusso orientato ai liquami
A seconda del tipo di valvola, il percorso del flusso interno deve essere selezionato per ridurre le zone morte, l'eccessiva turbolenza e l'accumulo non necessario di particelle. Nel servizio con liquami, il design della cavità e la geometria del flusso hanno un forte effetto sulla durata di servizio.
Costruzione della valvola per impieghi gravosi
Le valvole minerarie spesso richiedono una struttura del corpo robusta, zone di tenuta rinforzate e alberi o componenti di chiusura adeguati. Anche quando il rivestimento è l'elemento protettivo principale, il corpo esterno e le parti operative devono comunque essere adeguati alla pressione del liquame, al carico della tubazione e alla frequenza operativa.
Selezione del tipo di valvola in base al progetto
Il rivestimento in gomma naturale può essere utilizzato in diverse forme di valvole a seconda dell'utilizzo del sistema. Ad esempio, alcuni progetti utilizzano a valvola a farfalla rivestita in gomma per linee di liquame a bassa pressione più grandi, mentre altri potrebbero preferire a valvola a sfera rivestita in gomma o un'altra configurazione per servizio con liquame a seconda dei requisiti di chiusura, del livello dei solidi e delle condizioni di pressione.
Opzioni materiali
Sebbene il rivestimento sia l'elemento protettivo principale, la valvola piena dovrebbe comunque essere scelta come sistema. Il materiale del corpo, lo spessore del rivestimento, il disco o l'elemento di chiusura, il materiale dell'albero, la foratura e il rivestimento della flangia sono tutti elementi che influiscono sulle prestazioni nel servizio con liquami minerari.
| Componente | Opzioni comuni | Nota sulla selezione |
|---|---|---|
| Corpo | Ghisa duttile, ghisa, acciaio fuso, acciaio al carbonio | Il materiale del corpo dipende dalla pressione, dalle dimensioni e dalla struttura della valvola. |
| Fodera | Gomma naturale | Selezionato principalmente per la resistenza all'abrasione in idoneo servizio con liquami. |
| Componente di chiusura | Disco, cancello, sfera, aletta o interni specifici del progetto | Dipende dal tipo di valvola e dai requisiti di gestione dei liquami. |
| Albero/Stelo | Acciaio inossidabile o acciaio legato a seconda del modello | Dovrebbe corrispondere alle condizioni di corrosione, alla coppia e all'ambiente operativo. |
| Rivestimento esterno | Rivestimento epossidico o rivestimento anticorrosivo specifico per il progetto | Utile per ambienti vegetali umidi e installazioni minerarie all'aperto. |
Specifiche tecniche
| Articolo di specifica | Opzioni disponibili/tipiche |
|---|---|
| Tipo di prodotto | Valvola rivestita in gomma naturale per il servizio con liquami minerari |
| Intervallo di dimensioni tipico | Basato su progetti; comunemente dimensioni delle condutture dei liquami da medie a grandi |
| Valutazione della pressione | PN10, PN16, Classe 150 o requisiti specifici del progetto a seconda del design della valvola |
| Materiale del corpo | Ghisa duttile, ghisa, acciaio fuso o acciaio al carbonio |
| Materiale di rivestimento | Gomma naturale |
| Tipo di connessione | Disposizione di connessione wafer, capocorda, flangiata o specifica del progetto |
| Tipo di operazione | Manuale, a vite senza fine, pneumatico o elettrico a seconda del tipo di valvola |
| Servizio tipico | Liquami minerari, sterili, liquami minerali, acque reflue abrasive, trasporto minerali |
| Considerazioni sulla progettazione | Contenuto di solidi, dimensione delle particelle, velocità del flusso, pressione, temperatura e compatibilità dei fluidi |
| Norma della flangia | Foratura ANSI, DIN, JIS, EN o specifica del progetto |
| Riferimento ai test | Test idrostatici, del sedile e funzionali specifici del progetto secondo lo standard concordato |
| Documentazione | Rapporto del test di pressione, rapporto di ispezione, certificato del materiale e foto dell'imballaggio |

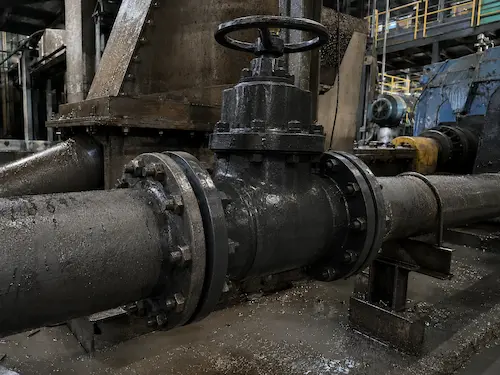

Sistemi di liquami minerari applicabili
Le valvole rivestite in gomma naturale vengono prese in considerazione principalmente laddove il mezzo di servizio contiene solidi abrasivi sospesi e dove la resistenza all'usura rappresenta un importante fattore di selezione. Per una visione più ampia a livello di sistema, puoi anche consultare il nostro Soluzioni con valvole per liquami pagina e la nostra guida al le migliori valvole per applicazioni con liquami.
- Condotte per il trasferimento dei liquami minerali
- Sistemi di trasporto degli sterili
- Linee di concentrati minerali
- Servizio di underflow dell'addensatore
- Linee di acque reflue abrasive negli impianti minerari
- Linee ausiliarie di alimentazione o scarico del ciclone
- Linee di processo contenenti fanghi e solidi
- Linee di impianti selezionati che trattano fanghi abrasivi
Compatibilità e limitazioni dei supporti
La gomma naturale viene solitamente scelta per la resistenza all'abrasione, ma l'idoneità finale dipende sia dall'usura meccanica che dalla compatibilità chimica. Nel servizio con liquami, l'acquirente deve valutare non solo la fase liquida ma anche il contenuto di solidi, la nitidezza delle particelle, la concentrazione e il regime di flusso.
| Condizione dei media | Idoneità | Nota sulla selezione |
|---|---|---|
| Liquame minerale umido | Comunemente adatto | Buon candidato dove la resistenza all'abrasione è importante. |
| Liquame di scarto | Spesso adatto | Controllare la dimensione delle particelle, la concentrazione dei solidi e la velocità. |
| Acque reflue abrasive | Condizionalmente adatto | Esamina sia i solidi che la composizione chimica. |
| Liquame chimico delicato | Condizionalmente adatto | Confermare la compatibilità chimica prima della selezione. |
| Mezzi contenenti olio o idrocarburi | Non preferito | La gomma naturale generalmente non è la scelta migliore per il rivestimento. |
| Solventi forti o sostanze chimiche ossidanti aggressive | Non preferito | Potrebbe essere necessario un altro materiale di rivestimento. |
| Liquame ad alta temperatura | Necessita di un'attenta revisione | La temperatura può influenzare significativamente la durata della gomma. |
Rivestimento in gomma naturale vs EPDM vs NBR vs PTFE
| Materiale di rivestimento | Punto di forza principale | Limitazione principale | Uso tipico |
|---|---|---|---|
| Gomma naturale | Buona resistenza all'abrasione nel servizio con liquami selezionati | Intervallo chimico e di temperatura limitato rispetto ad alcune alternative | Liquami minerari, sterili e mezzi umidi abrasivi |
| EPDM | Ottimo per supporti a base d'acqua e resistenza agli agenti atmosferici e all'ozono | Non adatto per olio e molti idrocarburi | Trattamento delle acque, acque reflue e servizi chimici delicati selezionati |
| NBR | Migliore resistenza all'olio rispetto all'EPDM o alla gomma naturale | Di solito non viene scelto principalmente per la resistenza all'usura dei liquami abrasivi | Servizio contenente olio e mezzi industriali selezionati |
| PTFE | Ampia resistenza chimica | Diverso comportamento all'usura e costo più elevato rispetto ai rivestimenti in gomma | Servizio chimico corrosivo in cui la compatibilità chimica è fondamentale |
Se si confronta la resistenza all'usura dei liquami con una resistenza chimica più ampia, il ns guida ai materiali delle valvole anticorrosione può aiutare a spiegare dove si colloca la gomma naturale tra gli altri materiali di rivestimento.

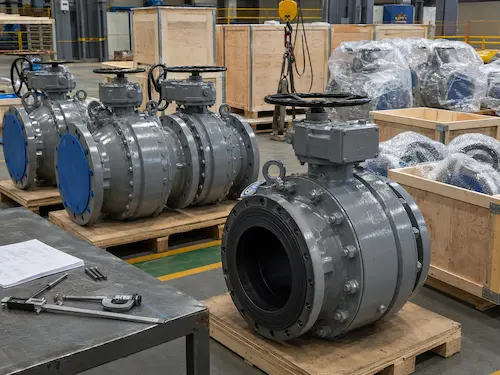

Ispezione, test e imballaggio
Per le valvole per liquami minerari, l'ispezione dovrebbe concentrarsi non solo sulle dimensioni generali e sui test di pressione, ma anche sulla qualità del rivestimento, sulle condizioni di incollaggio e sulla protezione delle aree rivestite in gomma durante il trasporto e l'installazione.
| Elemento di ispezione | Scopo |
|---|---|
| Ispezione visiva del rivestimento | Controllare l'uniformità della superficie, le condizioni di adesione, la finitura dei bordi e i difetti visibili. |
| Controllo dimensionale | Verificare la dimensione della valvola, la foratura della flangia, le dimensioni faccia a faccia e la compatibilità dell'installazione. |
| Prova di pressione e sede | Verificare l'integrità del corpo valvola e le prestazioni di intercettazione secondo lo standard concordato. |
| Prova funzionale | Controllare l'azione di apertura e chiusura, la coppia operativa e il movimento dell'attuatore, se applicabile. |
| Ispezione dell'imballaggio | Proteggere le superfici del rivestimento, le superfici delle flange e gli accessori prima della spedizione. |
L'imballaggio per l'esportazione dovrebbe evitare danni alla superficie della flangia rivestita in gomma e alle superfici di tenuta. Per la spedizione della valvola per liquame si consigliano coperture protettive, imballaggi resistenti all'umidità, casse di compensato e supporti di trasporto rinforzati.
Note sulla selezione prima dell'ordine
- Tipo di valvola e funzione della tubazione
- Composizione del liquame e concentrazione dei solidi
- Granulometria e nitidezza delle particelle
- Velocità del flusso e gravità dell'erosione
- Pressione e temperatura di esercizio
- Composizione chimica della fase liquida
- Dimensioni della valvola e flangia standard
- Requisiti del materiale e dello spessore del rivestimento
- Metodo di funzionamento: manuale, cambio, pneumatico o elettrico
- Requisiti di test, documentazione e imballaggio
Domande frequenti
1. A cosa serve una valvola rivestita in gomma naturale?
Una valvola rivestita in gomma naturale viene utilizzata principalmente nel servizio con liquami abrasivi dove la resistenza all'usura è importante. Le applicazioni tipiche includono condotte per liquami minerari, trasferimento degli sterili, linee di lavorazione dei minerali e sistemi di acque reflue abrasive. Il rivestimento in gomma naturale aiuta a proteggere il corpo della valvola dall'usura diretta delle particelle.
2. La gomma naturale è adatta a tutti i fluidi liquami?
No. La gomma naturale può funzionare bene in applicazioni selezionate con liquame umido, ma non è adatta a tutti i mezzi. Prima della selezione finale è necessario rivedere la compatibilità chimica, la temperatura del liquame, la dimensione delle particelle, la concentrazione dei solidi e la velocità del flusso.
3. Qual è il vantaggio principale del rivestimento in gomma naturale nel servizio minerario?
Il vantaggio principale è la resistenza all'abrasione in condizioni di impasto adatte. Nei sistemi di estrazione mineraria e di lavorazione dei minerali, l'usura delle particelle è spesso una delle principali cause di danneggiamento delle valvole. Il rivestimento in gomma naturale aiuta a ridurre l'usura e protegge il corpo della valvola in metallo nel percorso del flusso.
4. In cosa differisce una valvola rivestita in gomma naturale da una valvola rivestita in EPDM?
Il rivestimento in gomma naturale viene spesso selezionato quando la resistenza all'usura dei liquami abrasivi è un requisito fondamentale. Il rivestimento in EPDM è più comunemente utilizzato nel trattamento delle acque, nelle acque reflue e nei fluidi generali a base acquosa. La scelta corretta dipende dal fatto che la principale sfida di servizio sia l'abrasione, la compatibilità chimica, l'esposizione all'olio o la temperatura.
5. Quali informazioni devono essere confermate prima di ordinare?
Prima di ordinare, si consiglia di confermare il tipo di valvola, le dimensioni della valvola, la pressione di esercizio, la composizione dell'impasto liquido, la concentrazione di solidi, la dimensione delle particelle, la temperatura, lo standard della flangia, il metodo di funzionamento e i documenti di prova richiesti. Questi dettagli aiutano a determinare se il rivestimento in gomma naturale è adatto alle effettive condizioni dei liquami minerari.
