הקדמה

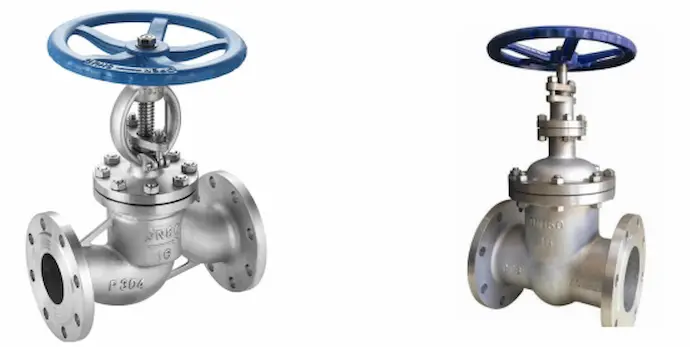

הבנת ה הבדל בין שסתום שער ו שסתום גלובוס חיוני בעת תכנון או תחזוקה של מערכות צנרת תעשייתיות. למרות ששני השסתומים נמצאים בשימוש נרחב לשליטה בזרימת הנוזלים, המבנים הפנימיים, מאפייני הזרימה והיישומים האופייניים שלהם שונים באופן משמעותי.
בשעה שסתום Vcore, מהנדסים נתקלים לעתים קרובות במצבים שבהם הותקן סוג שסתומים שגוי, מה שמוביל לאובדן לחץ מיותר, בקרת זרימה לקויה או בלאי מוקדם. בחירת השסתום הנכון לא רק משפרת את היעילות התפעולית, אלא גם מפחיתה את עלויות התחזוקה והשבתת המערכת.
מאמר זה מסביר את עקרונות העבודה, ההבדלים המבניים, היתרונות והיישומים האידיאליים של שסתומי שער ושסתומי גלובוס.
השוואת עקרונות עבודה
פעולת שסתום שער
שסתום שער פועל על ידי הרמת השער בצורה אנכית הרחק מנתיב הזרימה. כאשר הוא פתוח לחלוטין, הנוזל עובר ישר דרך גוף השסתום.
מכיוון שהשער אינו מפריע לזרימה כאשר הוא פתוח, ירידת הלחץ נותרה נמוכה ביותר.
פעולת שסתום גלובוס
שסתום גלובוס פועל על ידי הזזת הדיסק לכיוון או הרחק ממושב השסתום. כאשר הדיסק נע, אזור הזרימה משתנה, מה שמאפשר למפעילים לווסת את קצב הזרימה במדויק.
עם זאת, נתיב הזרימה בתוך שסתום גלובוס מתכופף סביב הדיסק והמושב, ויוצר מערבולות ואובדן לחץ גבוהים יותר.

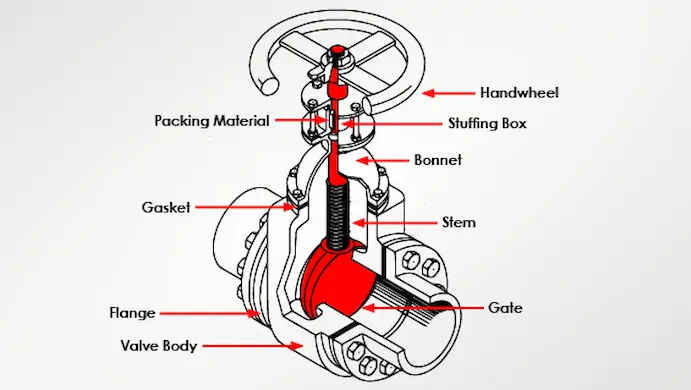

מהו שסתום שער?
A שסתום שער הוא סוג של שסתום בידוד שנועד לעצור באופן מלא או לאפשר זרימת נוזלים בצינור. הוא פועל על ידי הרמה או הורדה של שער שטוח או בצורת טריז בתוך גוף השסתום.
כאשר השסתום פתוח לחלוטין, השער מוסר לחלוטין מנתיב הזרימה, ומאפשר לנוזל לעבור דרכו בהתנגדות מינימלית.
מאפיינים עיקריים של שסתומי שער
- מיועד ל שירות הפעלה/כיבוי
- ירידת לחץ נמוכה מאוד כאשר הוא פתוח לחלוטין
- נתיב זרימה ישר
- מתאים לצינורות גדולים
- לא מומלץ למצערת
שסתומי שער נמצאים בשימוש נפוץ בתעשיות כגון נפט וגז, חלוקת מים, ייצור חשמל ומפעלים פטרוכימיים.

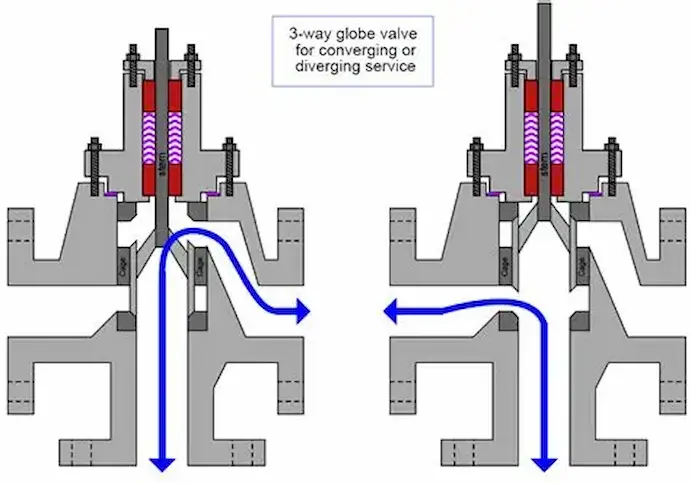

מהו שסתום גלובוס?
A שסתום גלובוס מיועד בעיקר לוויסות או החנקה של זרימת נוזלים. שלא כמו שסתומי שער, נתיב הזרימה בתוך שסתום גלובוס משנה כיוון, מה שמאפשר לשסתום לשלוט בזרימה בצורה מדויקת יותר.
השסתום מכיל דיסק נייד ומושב נייח. על ידי התאמת מיקום הדיסק, המפעילים יכולים לווסת את כמות הנוזל העוברת דרך השסתום.
מאפיינים מרכזיים של שסתומי גלובוס
- מצוין יכולת ויסות זרימה
- מתאים ל פעולה תכופה
- ירידת לחץ גבוהה יותר בהשוואה לשסתומי שער
- בקרת מצערת מדויקת
שסתומי גלובוס משמשים לעתים קרובות ב מערכות קיטור, קווי מים לקירור, מערכות מזוט, ויישומי בקרת תהליכים.
הבדלים מבניים
הכי בולט ההבדל בין שסתום שער לשסתום גלובוס טמון במבנה הפנימי ובנתיב הזרימה שלהם.
| תכונה | שסתום שער | שסתום גלובוס |
|---|---|---|
| נתיב זרימה | ישר | בצורת S |
| פונקציה עיקרית | בידוד | בקרת זרימה |
| ירידת לחץ | נמוך | גבוה יותר |
| מבצע | סיבובים מרובים | סיבובים מרובים |
| יכולת מצערת | מסכן | מצוין |
| תחזוקה | תחתון | גבוה יותר |
בגלל עיצוב הזרימה הישר שלו, שסתום שער מציע התנגדות מינימלית, בעוד ששינוי הכיוון של שסתום הגלובוס גורם לאובדן לחץ רב יותר.
ירידת לחץ ויעילות זרימה
ירידת לחץ היא שיקול מרכזי בתכנון צינורות.
| סוג שסתום | אובדן לחץ | יעילות זרימה |
|---|---|---|
| שסתום שער | נמוך מאוד | גבוה |
| שסתום גלובוס | בינוני עד גבוה | בינוני |
בגלל נתיב הזרימה הישר, שסתומי שער חסכוניים יותר באנרגיה, במיוחד בצינורות גדולים.
שסתומי גלובוס מקריבים קצת יעילות בתמורה יכולת שליטה טובה יותר.
יישומים אופייניים
יישומים של שסתומי שער
שסתומי שער מותקנים בדרך כלל במערכות שבהן השסתומים נשארים פתוחים או סגורים לחלוטין.
השימושים הנפוצים כוללים:
- צינורות נפט וגז
- מערכות חלוקת מים
- צינורות תחנת כוח
- צינורות בקוטר גדול
- מערכות הגנה מפני אש
יישומים של שסתומי גלובוס
שסתומי גלובוס מועדפים כאשר יש צורך בשליטה מדויקת של הזרימה.
יישומים אופייניים כוללים:
- מערכות בקרת קיטור
- ויסות מי קירור
- בקרת תהליכים כימיים
- תקנת שמן דלק
- מערכות הזנת דוודים
יתרונות וחסרונות
יתרונות שסתום שער
- ירידת לחץ מינימלית
- מבנה פשוט
- מתאים לצינורות גדולים
- ביצועי איטום טובים
חסרונות שסתום שער
- פעולה איטית
- לא מתאים למצערת
- חלל התקנה גדול
יתרונות שסתום גלובוס
- בקרת זרימה מעולה
- מתאים לפעולה תכופה
- יכולת ויסות מדויקת
חסרונות שסתום גלובוס
- אובדן לחץ גבוה יותר
- עיצוב מורכב יותר
- דרישות תחזוקה גבוהות יותר
כיצד לבחור את השסתום הנכון
כאשר מחליטים בין שני שסתומים אלה, על המהנדסים לשקול את הגורמים הבאים:
בחר שסתום שער כאשר:
- נדרשת זרימה מלאה
- יש למזער אובדן לחץ
- השסתום יישאר לרוב פתוח או סגור
בחר שסתום גלובוס כאשר:
- נדרשת בקרת זרימה מדויקת
- המערכת דורשת התאמות תכופות
- ירידת לחץ מקובלת
בחירת סוג השסתום הנכון משפרת את אמינות המערכת ויעילות תפעולית.
מסקנה
ה ההבדל בין שסתום שער לשסתום גלובוס טמון בעיקר במטרה ובעיצוב שלהם. שסתומי שער הם אידיאליים עבור יישומי בידוד שבהם נדרש אובדן לחץ מינימלי, בעוד שסתומי גלובוס מתאימים יותר לוויסות ובקרה של זרימה.
הבנת ההבדלים הללו עוזרת למהנדסים לתכנן מערכות צנרת יעילות יותר ולהימנע מבעיות תפעול נפוצות.
בשעה שסתום Vcore, בחירת סוג השסתום הנכון היא תמיד הצעד הראשון לקראת הבטחת ביצועי צינור אמינים.
שאלות נפוצות
מה ההבדל העיקרי בין שסתום שער לשסתום גלובוס?
ההבדל העיקרי הוא הפונקציה שלהם. שסתומי שער מיועדים לבידוד, בעוד שסתומי גלובוס מיועדים לוויסות זרימה ומצערת.
לאיזה שסתום יש ירידת לחץ נמוכה יותר?
לשסתומי שער יש ירידת לחץ נמוכה יותר מכיוון שמסלול הזרימה נשאר ישר כאשר השסתום פתוח לחלוטין.
האם ניתן להשתמש בשסתומי שער לבקרת זרימה?
שסתומי שער אינם מומלצים למצערת מכיוון שפתיחה חלקית עלולה לגרום לרטט ולנזק למושב.
מדוע שסתומי גלובוס טובים יותר למצערת?
שסתומי גלובוס מאפשרים התאמה מדויקת של קצב הזרימה בשל עיצוב הדיסק והמושב שלהם.
איזה שסתום עדיף למערכות בלחץ גבוה?
שני סוגי השסתומים יכולים להיות מתוכננים עבור מערכות בלחץ גבוה, אך הבחירה תלויה באם נדרשת בידוד או בקרת זרימה.
