בעיות בקרת זרימת שסתום כדורי: אבחון, תיקון או בחירה מחדש

האם השסתום לא מתאים לתפקיד?

שסתום כדורי קונבנציונאלי מלא מציע אובדן לחץ נמוך כאשר הוא פתוח לחלוטין ובידוד אמין של רבע סיבוב. תגובת הזרימה שלו, לעומת זאת, יכולה להיות פתאומית מדי לשליטה עדינה: תנועה קטנה ליד המושב עשויה לייצר שינוי גדול באזור הזרימה האפקטיבי. יציאת V מאופיינת או כדור מפולח משתמש בגיאומטריה מכוונת כדי לייצר מערכת יחסים ניתנת לשליטה בין תנועה לזרימה.

כאשר חוקרים בעיות בקרת זרימת שסתום כדורי, השאלה היא לא רק "האם שסתום כדורי יכול למצערת?" אבל "האם הגזרה, הגודל, המפעיל ומאפיין הבקרה של השסתום הזה תואמים את טווח הפעולה הנדרש?" ISA-75.11.01 מגדיר שיטות להערכת מאפייני זרימה מובנים ויכולת טווח, בעוד ש-ISA-75.13.01 מתייחס לגורמי ביצועי מצבי מיקום כגון פס חסר, היסטרזיס וזמן תגובה. ראה את סקירת תקני ISA 75.

קרא את הסימפטום לפני פתיחת השסתום

בעיות בקרת זרימת שסתום כדור משאירות לעתים קרובות דפוס שניתן לחזור עליו בנתוני ההפעלה. התאם את הסימפטום לראיות מדודות לפני הפירוק.

לחקירת כשל רחבה יותר, השתמש ב- שלנו מדריך שורש לבעיית שסתום. כאשר התנועה היא לסירוגין או המומנט עולה לאורך זמן, השווה את העדויות עם סיבות להדבקת שסתומים ופעולות מתקנות.

כיצד לאבחן בעיות בקרת זרימת שסתום כדורי

1. תהליכים ותנאים הידראוליים

לבעיות מתמשכות של בקרת זרימת שסתום כדור, השתמש בנתוני הפעלה בפועל ולא בגודל הצינור בלבד. בדוק זרימה מינימלית, רגילה ומקסימלית; לחץ במעלה ומורד הזרם בכל מצב; טמפרטורת נוזל; צפיפות או משקל סגולי; לחץ אדים לנוזלים; ונתוני דחיסה עבור גז. גודל שסתומים צריך להשתמש בשיטה מוכרת כגון ISA-75.01 משוואות גודל שסתומי בקרה יחד עם מקדמי יצרן מאומתים.

שסתום בקרה גדול מדי מבלה לרוב את רוב חייו קרוב למושב, שם הרווח גבוה והנסיעה הזמינה קטנה. שסתום בגודל נמוך עשוי להגיע לתנועה מלאה מבלי לעמוד בביקוש. לחץ דיפרנציאלי גבוה יכול גם ליצור קוויטציה או זרימה חנוקה, ולכן הגדלת כוח המפעיל לא בהכרח מגדילה את הקיבולת. ודא שגבולות הגוף, הקישוט והמושב נשארים מקובלים בטמפרטורה באמצעות ה מדריך לדירוג לחץ-טמפרטורת שסתום.

2. שסתום ומצב מכני

יש לבודד, להוריד לחץ ולוודא אפס אנרגיה לפני בדיקה. ודא שהכדור או הגזרה המפולחת מגיעים למהלך שצוין, הציר והצימוד אינם מחליקים ועצירות הנסיעה לא זזו. בדוק את המושבים ומשטחי האיטום עבור מוצקים מוטבעים, כתמים, התנפחות כימית, שחיקה או נזק תרמי. עבור עיצובים של יציאת V וכיוונית חד כיוונית, אשר את חץ ההתקנה וכיוון הלחץ המועדף כנגד ציור היצרן.

אין לאבחן כיבוי ממראה בלבד. רשום את חומר הבדיקה, לחץ ההפרש, כיוון הבדיקה והדליפה המותרת. שלנו מדריך ביצועי איטום שסתומים מסביר מדוע דירוג המעטפת, דליפות המושבים ופליטת פליטות הן בדיקות נפרדות.

3. מפעיל, מתקן ואות בקרה

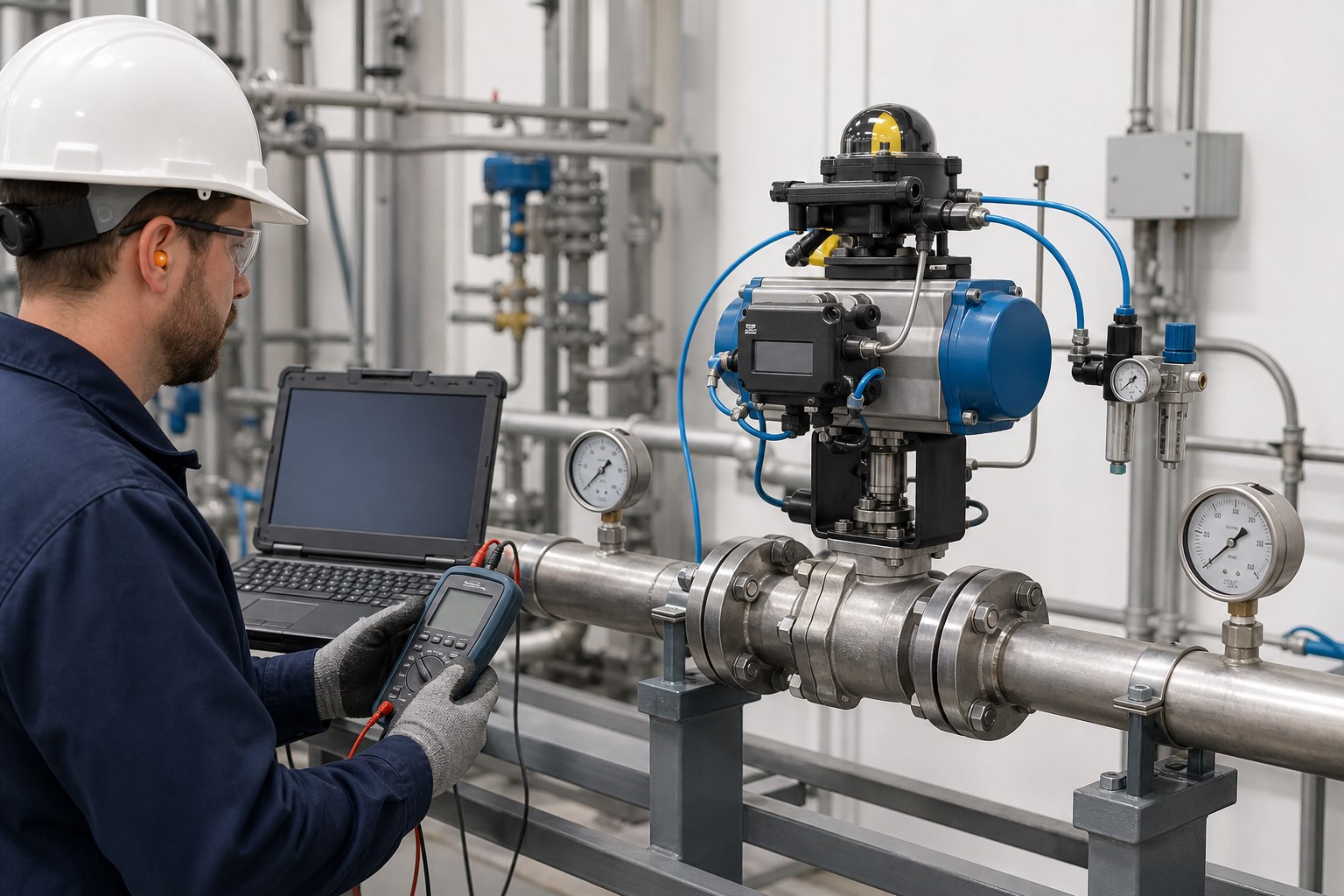

עבור בעיות בקרת זרימת שסתום כדור הקשורות לאוטומציה, מיקום מגמה ומשוב ממשי דרך מספר שלבים קטנים בכיווני פתיחה וסגירה כאחד. פער ביניהם יכול לחשוף פס חסר, היסטרזיס, שגיאת כיול, צימוד רופף או מומנט לא מספיק. עבור מערכות פנאומטיות, בדוק לחץ אספקה ​​נקי ויבש בתנועה, לא רק במנוחה. עבור מפעילים חשמליים, בדוק את מתח האספקה, מחזור העבודה, הגדרות הגבלה, מתגי מומנט והיגיון מקומי/מרוחק.

מומנט המפעיל הנדרש אינו קבוע לאורך רבע סיבוב. מומנט שבירה, מומנט ריצה ומומנט מקצה לסגור יכולים להיות שונים, ולחץ הפרשי תהליכים מוסיף עומס. השווה את דרישת המומנט הגרוע ביותר של השסתום עם התפוקה הזמינה של המפעיל בלחץ האוויר המינימלי או במתח האספקה. השתמש ב- מדריך לגודל מומנט של מפעיל עבור זרימת העבודה המלאה בחישוב.

לתקן, לכוון או לבחור מחדש?

כאשר בעיות בקרת זרימת שסתום כדור חוזרות לאחר תיקון, ודא שארכיטקטורת השסתום עדיין תואמת את החובה. ההחלפה מוצדקת כאשר גבול הלחץ פגום, לא ניתן להחזיר חלקים קריטיים למפרט, או שארכיטקטורת השסתום שגויה לתפקיד. ה מדריך החלטות לתיקון או החלפה עוזר לתעד את הבחירה הזו.

מה לשים ב- RFQ

בירור שימושי של שסתום כדור בקרה צריך לכלול:

• זרימה מינימלית, רגילה ומקסימלית, בתוספת הנחה נדרשת;
• לחץ במעלה ומורד הזרם בכל שלושת תנאי הזרימה;
• בינוני, ריכוז, גודל/תכולת מוצקים, צפיפות, צמיגות ולחץ אדים כאשר רלוונטי;
• מינימום, נורמלי, עיצוב וטמפרטורה מוטרדת;
• גודל קו, לוח זמנים, חיבור קצה, דרגת לחץ וחומר צנרת;
• מאפיין מובנה נדרש, כיוון כיבוי ודרגת דליפה מותרת;
• פעולת כשל, זמן שבץ, אות, משוב מיקום ולחץ אוויר זמין או אספקת חשמל;
• דרישות גוף, עיטור, מושב, אטם והברגה, כולל אילוצי קורוזיה או שירות חמוץ;
• סיווג אזור מסוכן, תוכנית בדיקה, תקן בדיקה ותעודות נדרשות.

אספקת רק גודל שסתום, דרגת לחץ ואמצעי מאלץ את היצרן לנחש את חובת הבקרה. לסקירה הנדסית והצעת מחיר, שלח ל-Vcore Valve את מקרי ההפעלה ודרישות הפרויקט שלך. אנו יכולים לבדוק סגנון שסתום, קורות חיים, מאפיין, חומרים ושולי מפעיל לפני הכנת ההצעה.

שאלות נפוצות

האם ניתן להשתמש בשסתום כדורי סטנדרטי לבקרת זרימה?

זה יכול לספק מצערת ידנית גסה בחלק מהשירותים הלא קריטיים, אבל אפנון אוטומטי יציב בדרך כלל דורש גודל בדוק ועיצוב מאופיין כגון יציאת V או כדור מפולח. ההתאמה תלויה בטווח הפעולה, בלחץ ההפרש, בבינוני, בעיצוב המושב ובדיוק הבקרה הנדרש.

למה הזרימה משתנה פתאום ליד המצב הסגור?

השסתום עשוי להיות גדול מדי או בעל מאפיין פתיחה מהירה, מה שמותיר מהלך שמיש מעט מדי בזרימה רגילה. סטיקה מכנית או פס מיקום יכול לייצר סימפטום דומה, אז השווה את המיקום המצוין עם מהלך הציר בפועל לפני החלפת השסתום.

מדוע שסתום כדור מופעל צד?

הסיבות האפשריות כוללות רווח מוגזם של שסתומים, כוונון לולאה לקוי, לחץ אספקה לא יציב, פס מתקדם, הצמדה רופפת, משוב רועש או מפעיל שאינו יכול להתגבר על המומנט הנדרש באופן עקבי.

מתי עדיף החלפה מתיקון אחר?

בעיות בקרת זרימת שסתום כדורי שחוזרות על עצמן בגלל גודל שגוי קוראים לבחירה מחדש. בחר מחדש את השסתום כאשר כשלים חוזרים על עצמם בגלל גודל שגוי, מאפיין זרימה לא מתאים, קוויטציה, שחיקה, חומרים לא תואמים או שולי מפעיל לא מספיקים. תיקון מתאים יותר כאשר התכנון נכון והתקלה מוגבלת לזיהום, כיול או חלקי בלאי הניתנים להחלפה.
