שסתום כדור 3 חלקים

סקירת מוצר

מהו שסתום כדור בן 3 חלקים?

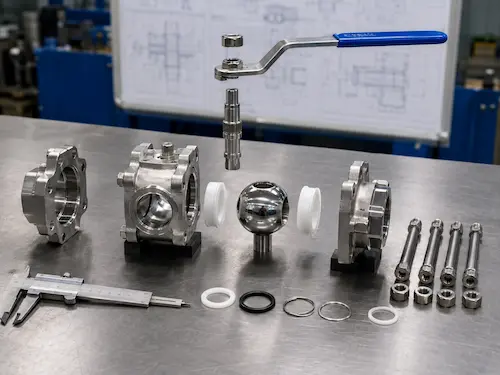

שסתום כדורי 3 חלקים הוא שסתום כדורי עם גוף העשוי משלושה חלקים עיקריים. הגוף המרכזי מכיל את הכדור, המושבים, הגבעול והאטמים. שני מכסי הקצה מחברים את השסתום לצינור. עיצוב זה מקל על פירוק השסתום בהשוואה לשסתומי כדור רבים מחלק אחד או שני חלקים.

השסתום פועל על ידי סיבוב הכדור ב-90 מעלות. כאשר קדח הכדור מיושר עם הצינור, השסתום פתוח. כאשר הכדור פונה בניצב לצנרת, הזרימה מנותקת. פעולה פשוטה זו של רבע סיבוב הופכת את השסתום לקל לתפעול ידני או עם מפעיל.

אם היישום שלך צריך רק שסתום סגירה קומפקטי בגודל קטן, אתה יכול להשוות את המוצר הזה עם שלנו שסתום כדור עם הברגה. לצינורות תעשייתיים גדולים יותר הדורשים קצוות אוגן מוברגים, ראה שלנו שסתום כדור מאוגן.

למה חשוב עיצוב הגוף בשלושה חלקים

היתרון העיקרי של שסתום כדורי בן 3 חלקים הוא גישה לתחזוקה. בהתקנות רבות, ניתן להסיר את גוף מרכז השסתום לאחר שחרור ברגי הגוף, בעוד פקקי הקצה נשארים מחוברים לצינור. זה עוזר להפחית את זמן ההשבתה כאשר השסתום זקוק לניקוי, החלפת מושב, בדיקת איטום או בדיקת משטח הכדור.

עיצוב זה שימושי במיוחד במערכות שבהן השסתום עשוי להזדקק לתחזוקה שוטפת, כגון קווי תהליכים כימיים, ציוד מזון ומשקאות, מערכות אוויר דחוס, החלקות לטיפול במים וצינורות שירות. זה מתאים גם למשתמשים שרוצים שירות טוב יותר מאשר שסתום כדורי בסיסי שני חלקים.

תכונות מבניות עיקריות

• מבנה גוף של שלושה חלקים עם שני מכסי קצה וגוף מרכזי נשלף.
• פעולת רבע סיבוב לפתיחה וסגירה מהירה.
• גישה קלה לתחזוקה לבדיקת מושב, אטם וכדור.
• עיצוב יציאה מלאה או יציאה מופחתת בהתאם לדרישת הזרימה.
• אפשרויות חיבור מרובות כולל הברגה, ריתוך שקעים, ריתוך קת, קצה מהדק ועיצובים מאוגנים.
• פעולה ידנית או מופעלת עבור כיבוי מקומי או מערכות בקרה אוטומטיות.

אפשרויות חיבור

שסתומי כדור 3 חלקים יכולים להיות מסופקים עם מספר סגנונות חיבור. הבחירה הנכונה תלויה בגודל הצינור, הלחץ, שיטת ההתקנה, צרכי התחזוקה ודרישות התעשייה.

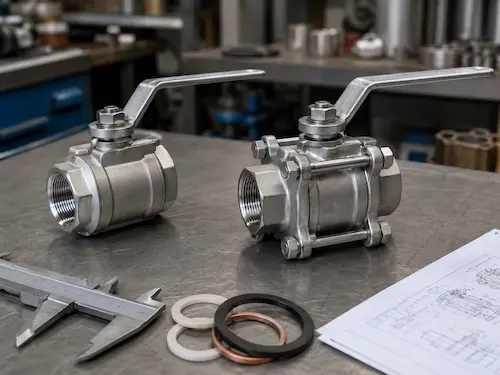

שסתום כדור 3 חלקים מול שסתום כדור 2 חלקים

שסתומי כדור 2 חלקים ו-3 חלקים נמצאים בשימוש נרחב בצינורות תעשייתיים. ההבדל העיקרי הוא גישה לתחזוקה. שסתום כדורי בן 2 חלקים הוא פשוט וחסכוני לכיבוי כללי. קל יותר לתחזק שסתום כדורי בן 3 חלקים מכיוון שבדרך כלל ניתן להסיר את הגוף המרכזי בצורה נוחה יותר.

אתה יכול להשוות את הדף הזה עם שלנו שסתום כדור שני חלקים אם הפרויקט שלך מתמקד בעיקר בעיצוב קומפקטי ובעלות רכש נמוכה יותר.

אפשרויות חומר

בחירת החומר צריכה להתבסס על המדיום, הלחץ, הטמפרטורה, רמת הקורוזיה ודרישת הניקוי. נירוסטה נפוצה לעמידות בפני קורוזיה ושירות נקי. ניתן לבחור פלדת פחמן או פלדה מזויפת לשירות תעשייתי חזק יותר. חומרי המושב והאטימה חייבים להתאים גם למצב העבודה בפועל.

מפרט טכני

Applications in Industrial Pipelines

שסתומי כדור 3 חלקים משמשים כאשר כיבוי מהיר ותחזוקה קלה יותר חשובים. הם שימושיים במיוחד במערכות שבהן ייתכן שיהיה צורך לפתוח את השסתום לצורך ניקוי, בדיקת מושב או החלפת אטם.

לבחירת שסתומים תעשייתיים כלליים, אתה יכול גם לעיין שלנו industrial valve products עמוד. אם אתה משווה שסתומים כדוריים עם שסתומי סגירה אחרים, המדריך שלנו שסתום כדור לעומת שסתום שער מול שסתום גלובוס עשוי גם לעזור.

• מערכות מים תעשייתיות
• צינורות אוויר דחוס
• קווי שירות נפט ודלק
• שירות גז מאושר על פי דרישות הפרויקט
• קווי עיבוד כימיים עם חומרים תואמים
• צנרת ציוד מזון ומשקאות
• מגלשות לטיפול במים וציוד תהליך
• תחזוקה של נקודות ניקוז ואוורור
• קווי שירות קיטור עם מושב וחומר אריזה מתאימים

Media Compatibility and Seat Selection

חומר המושב הוא קריטי לביצועי השסתום הכדורי. PTFE נפוץ עבור מים, אוויר, שמן ושירותים כימיים תואמים. RPTFE מציע חוזק מכני טוב יותר. PPL ו-PEEK עשויים להיחשב עבור טמפרטורה גבוהה יותר או שירות תובעני יותר. ייתכן שתידרש אריזת גרפיט כאשר הטמפרטורה גבוהה ממגבלות האריזה הסטנדרטיות של PTFE.

שסתום כדור 3 חלקים לעומת שסתום כדור מרותך מזויף 3 חלקים

שסתום כדורי סטנדרטי בן 3 חלקים משמש בדרך כלל במערכות צנרת עם הברגה, מהדק, אוגן או צנרת כללית. שסתום כדור מרותך מזויף בן 3 חלקים נבחר בדרך כלל עבור שירות לחץ חזק יותר, התקנת קצה מרותך או תנאי תהליך תובעניים יותר.

עבור שירות מרותך מזויף, השווה שלנו שסתום כדור מרותך מחושל 3 חלקים.

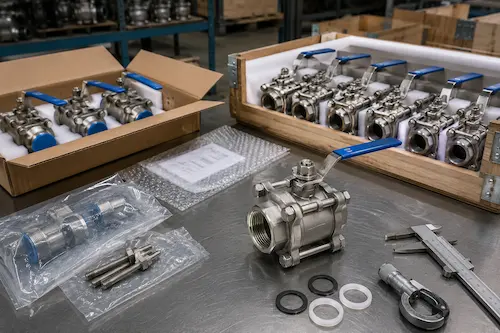

בדיקה, בדיקה ואריזה

עבור שסתומים כדוריים בני 3 חלקים, הבדיקה צריכה לאשר את חומר הגוף, דיוק הברגה או החיבור, משטח הכדור, מצב המושב, איטום הגבעול, פעולת הידית וביצועי בדיקת הלחץ. מכיוון שהשסתום מיועד לתחזוקה, יש לבדוק היטב גם את ברגי הגוף ומשטחי האיטום.

אריזת יצוא יכולה לכלול מגיני חוטים, כיסויי אוגן, שקיות ניילון, קרטונים, הפרדת קצף, מארזי דיקט והעמסת משטחים. שסתומי נירוסטה צריכים להיות מוגנים מפני שריטות במהלך ההובלה, ומשטחי איטום לא צריכים ליצור קשר עם חלקי מתכת רופפים.

מידע לאישור לפני ההזמנה

• גודל וכמות שסתום
• סוג חיבור: הברגה, ריתוך שקעים, ריתוך קת, קצה מהדק או אוגן
• תקן חוט: NPT, BSP, BSPT או דרישה אחרת אם מושחל
• לחץ עבודה וטמפרטורה
• הרכב בינוני וכימי של צינור
• חומר גוף, חומר כדור, חומר גזע וחומר המושב
• יציאה מלאה או דרישת יציאה מופחתת
• ידית ידנית, ידית נעילה, מפעיל פנאומטי או דרישת מפעיל חשמלי
• בדיקת מסמכים, תעודות ודרישות אריזה
• תוכנית משלוחים ותוכנית כמויות

שאלות נפוצות

1. למה משמש שסתום כדורי 3 חלקים?

שסתום כדורי בן 3 חלקים משמש לכיבוי מהיר של מים, נפט, גז, אוויר דחוס, שירות קיטור וצינורות כימיים תואמים. לעתים קרובות הוא נבחר כאשר השסתום עשוי להזדקק לניקוי קבוע, בדיקה, החלפת מושב או תחזוקה.

2. מה היתרון של שסתום כדורי 3 חלקים?

היתרון העיקרי הוא תחזוקה קלה יותר. בהתקנות רבות, ניתן להסיר את הגוף המרכזי לצורך בדיקה או תיקון בעוד קצוות הצינור נשארים מחוברים. זה הופך אותו ליותר ידידותי לשירות מאשר שסתומי כדור רבים מחלק אחד או שני חלקים.

3. מה ההבדל בין שסתום כדורי 2 חלקים ל-3 חלקים?

שסתום כדורי 2 חלקים בעל מבנה גוף פשוט יותר ובדרך כלל הוא חסכוני יותר. שסתום כדורי בן 3 חלקים בעל שני מכסי קצה וגוף מרכזי נשלף, מה שמקל על טיפול במושבים, אטמים וחלקים פנימיים במערכות הרגישות לתחזוקה.

4. האם ניתן להשתמש בשסתום כדורי 3 חלקים למצערת?

שסתום כדורי סטנדרטי בן 3 חלקים מיועד בעיקר לשירות פתוח או סגור לחלוטין. הוא יכול לספק כוונון זרימה מוגבל במערכות מסוימות, אך מצערת מתמשכת עלולה לפגוע במושבים ולקצר את חיי השירות. לבקרה מדויקת, שסתום כדורי יציאת V או שסתום בקרה עשויים להתאים יותר.

5. איזה מידע דרוש להצעת מחיר?

לקבלת הצעת מחיר מדויקת, מומלץ לספק גודל שסתום, סוג חיבור, דירוג לחץ, בינוני, טמפרטורה, חומר גוף, חומר המושב, יציאה מלאה או דרישת יציאה מופחתת, שיטת פעולה, כמות ומסמכי בדיקה נדרשים.
