הבנת תפקידו של שסתום שער גזע עולה
במתקנים תעשייתיים רבים, יש לאשר את מיקום השסתום במהירות. מפעילים מסתמכים לרוב על בדיקות חזותיות פשוטות ולא על מכשור, במיוחד במפעלים ישנים יותר או ברשתות צינורות חיצוניות. זו אחת הסיבות המעשיות מדוע שסתום שער גזע עולה נשאר בשימוש נרחב.
שלא כמו עיצובי גזע סמויים, הגזע של שסתום זה נע כלפי מעלה כאשר השסתום נפתח. התנועה הזו מראה מיד אם הקו פתוח או סגור. עבור צוותי תחזוקה או מפעילי מפעל העוברים במסדרון צנרת, אישור חזותי זה יכול לחסוך זמן ולמנוע טעויות.
בשעה שסתום Vcore, לעתים קרובות אנו רואים שסתום מסוג זה המצוין במערכות שבהן הצינור בדרך כלל נשאר פתוח לתקופות ארוכות אך יש לסגור אותו באופן אמין במהלך תחזוקה או בידוד חירום. השסתום אינו מיועד לוויסות הזרימה. במקום זאת, הוא פועל בצורה הטובה ביותר כאשר הוא פתוח לחלוטין או סגור לחלוטין, פועל כמחסום אמין בתוך הצינור.

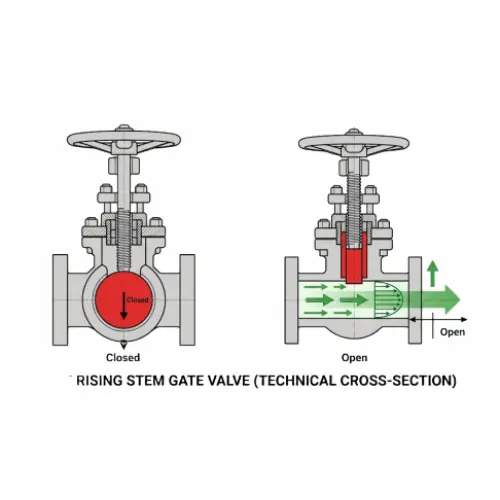

מה קורה בתוך השסתום
המנגנון מאחורי גזע עולה שסתום שער הוא פשוט מבחינה מכנית. סיבוב גלגל היד מסובב את הגבעול דרך חוט חיצוני. כשהגבעול עולה, הוא מרים את השער הרחק ממשטח הישיבה, ומאפשר למדיום לעבור דרך גוף השסתום.
פרט חשוב אחד הוא שהחלק המושחל של הגבעול נשאר מחוץ לנתיב הזרימה. תצורה זו, המכונה לעתים קרובות an בורג ועול חיצוני (OS&Y) סידור, מגן על החוטים ממגע ישיר עם נוזל התהליך. במערכות מים או קיטור שבהן עלולים להצטבר קורוזיה או משקעים, שמירה על החוטים מחוץ לגוף השסתום עוזרת לשמור על פעולה חלקה יותר לאורך זמן.
השער עצמו בדרך כלל לובש צורה של טריז. בצינורות בלחץ קטן יותר או בינוני, טריז מוצק נפוץ. במערכות שבהן שינויים בטמפרטורה גורמות לעיוות קל של הגוף, ניתן להשתמש בטריז גמיש כדי לשמור על ישיבה נכונה.
הבדלי עיצוב אלו עשויים להיראות קטנים על הנייר, אך הם יכולים להשפיע על מידת האיטום של השסתום לאחר מחזורים חוזרים ונשנים או שינויי טמפרטורה.

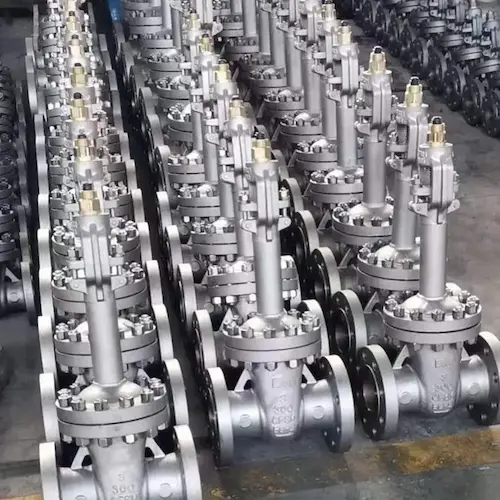

היכן שסתום זה משמש בדרך כלל
שסתומי שער גזע עולים מופיעים במגוון רחב של מערכות צנרת, במיוחד כאשר בידוד אמין חשוב יותר מאשר פעולה תכופה.
ברשתות מים עירוניות הם מותקנים לרוב בקווי החלוקה ובתחנות שאיבה. מפעילים מעריכים את מיקום הגזע הנראה לעין מכיוון שהוא הופך את סיבובי הבדיקה למהירים יותר.
גם צינורות קיטור במפעלים תעשייתיים משתמשים לעתים קרובות בסוג שסתומים זה. כשהוא פתוח לחלוטין, השער נסוג מנתיב הזרימה ומשאיר מעבר ישר שממזער את ההתנגדות. זה מועיל במערכות קיטור שבהן יש לשלוט על ירידת הלחץ.
מערכות העברת נפט ודלק משתמשות לעתים בשסתומי שער גזע עולים כשסתומי בידוד חתכים. במתקנים אלה, השסתום עשוי להישאר פתוח במשך חודשים בכל פעם ולסגור רק במהלך עבודות תחזוקה או הליכי כיבוי חירום.
הערה מעשית על התקנה
גורם אחד שמהנדסים לוקחים בחשבון בעת בחירת שסתום זה הוא שטח ההתקנה הנדרש. מכיוון שהגבעול עולה מעל גוף השסתום בעת פתיחתו, יש צורך במרווח אנכי נוסף.
בגלריות גדולות של צינורות או במתקנים חיצוניים זה רק לעתים נדירות בעיה. עם זאת, בחדרי ציוד קומפקטי או בתאי שסתומים תת-קרקעיים, הגובה הנוסף יכול להפוך למגבלה. במצבים אלה, ניתן לבחור במקום עיצוב גזע שאינו עולה.
פרט תפעולי נוסף כרוך בשימון. מאחר שחוטי הגבעול חשופים לסביבה שמסביב, שימון תקופתי מסייע בשמירה על פעולה חלקה ומונע בלאי הנגרם מאבק או לחות.
טווח טכני טיפוסי
למרות שתצורות משתנות בהתאם לדרישות הפרויקט, שסתומי שער גזע עולים המסופקים על ידי Vcore Valve מיוצרים בדרך כלל בטווחים הבאים.
| פרמטר | טווח טיפוסי |
|---|---|
| גודל | DN50 - DN600 (2 אינץ' - 24 אינץ') |
| דירוג לחץ | PN10 – PN40 / ANSI Class 150 – 600 |
| חומר גוף | פלדת פחמן, נירוסטה, ברזל רקיע |
| סוג מושב | מושב מתכת או מושב רך |
| טווח טמפרטורה | -20 מעלות צלזיוס עד 425 מעלות צלזיוס |
| סיום חיבורים | אוגן, ריתוך תחת |
| מבצע | גלגל יד, מפעיל גיר, מפעיל חשמלי |
מפרטים אלה עשויים להשתנות בהתאם לתקן הצינור, טמפרטורת ההפעלה והמדיום שבו מטפלים.
בחירת התצורה הנכונה
כאשר לקוחות דנים איתנו בבחירת שסתומי שער, ההחלטה רק לעתים רחוקות תלויה בגורם אחד בלבד. דרגת לחץ, בינוני, טמפרטורה וגישה לתחזוקה משפיעים כולם על הבחירה הסופית.
לדוגמה, מערכת קיטור עשויה לדרוש מושבי מתכת כדי להתמודד עם עומסי טמפרטורה, בעוד שרשת חלוקת מים עשויה להשתמש בחומרי איטום רכים יותר כדי לשפר את ביצועי הכיבוי. באופן דומה, גופי נירוסטה עשויים להיבחר עבור סביבות קורוזיביות שבהן פלדת פחמן תדרוש הגנה נוספת.
במילים אחרות, למרות שעיצוב השסתום עצמו מוכר, התצורה הסופית משקפת לרוב את התנאים הספציפיים של הצינור שבו הוא יותקן.
לגבי Vcore Valve
Vcore Valve מייצרת שסתומים תעשייתיים למערכות צנרת המשמשות לטיפול במים, הובלת נפט וגז, מתקני אנרגיה ותעשיות תהליכיות כלליות. ההתמקדות שלנו היא לא רק בעמידה בתקני מימד אלא גם בהבטחת שסתומים יישארו אמינים לאחר שנים של שירות בסביבות הפעלה אמיתיות.
שאלות נפוצות
מה היתרון העיקרי של שסתום שער גזע עולה?
היתרון הבולט ביותר הוא תנועת הגזע הנראית לעין, המאפשרת למפעילים לאשר במהירות אם השסתום פתוח או סגור.
האם שסתום שער גזע עולה לווסת את הזרימה?
בדרך כלל זה לא מומלץ למצערת. שסתומי שער מתפקדים בצורה הטובה ביותר כאשר משתמשים בהם לתנאי כיבוי מלא או זרימה מלאה.
מדוע חוטי הגזע נמצאים מחוץ לגוף השסתום?
שמירה על החוטים מחוץ לנתיב הזרימה מגינה עליהם מפני קורוזיה, משקעים ונוזלי תהליך שעלולים להפריע לפעולה חלקה.
היכן מותקנים בדרך כלל שסתומי שער עולים?
הם נמצאים בשימוש נרחב במערכות חלוקת מים, קווי קיטור, צינורות נפט ורשתות שירות תעשייתיות.
מהי המגבלה העיקרית של עיצוב זה?
השסתום דורש שטח אנכי נוסף מכיוון שהגבעול עולה כאשר השסתום נפתח.
