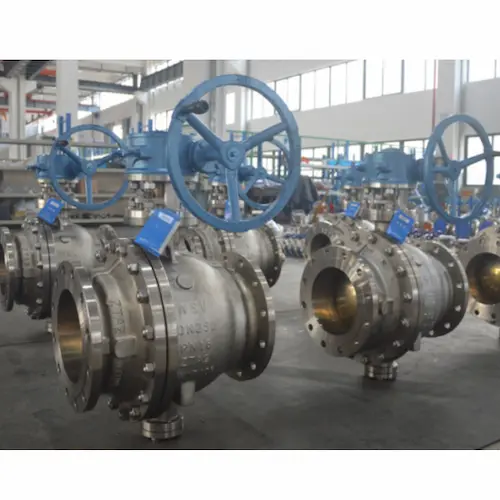

שסתום כדורי טיטניום אמין עבור צנרת תעשייתית קריטית לקורוזיה

סקירת מוצר

במערכות צנרת תעשייתיות רבות, קורוזיה מופיעה לעתים רחוקות באופן פתאומי. זה בדרך כלל מתפתח לאט לאחר שנים של חשיפה למדיה אגרסיבית כגון מי ים, תמיסות כלוריד או כימיקלים מחמצנים. שסתומים המותקנים בסביבות אלה הם לרוב הרכיבים הראשונים שמראים סימני השפלה, במיוחד סביב אזורי איטום וחיבורי הברגה.

שסתום כדורי טיטניום נבחר בדרך כלל לתנאים אלה מכיוון שטיטניום מתנהג בצורה שונה מפלדות נפוצות. במקום להסתמך על ציפויים או תוספי סגסוגת כדי לעמוד בפני קורוזיה, טיטניום יוצר באופן טבעי שכבת תחמוצת יציבה כאשר הוא נחשף לחמצן. סרט פסיבי זה מגן על המתכת הבסיסית מפני התקפה כימית ויכול להתחדש באופן אוטומטי אם המשטח נשרט או בלוי.

מסיבה זו, שסתומי טיטניום משמשים לעתים קרובות בתעשיות שבהן יציבות קורוזיה לטווח ארוך היא חיונית. מתקני התפלה, פלטפורמות ימיות וצינורות העברת כימיקלים הם דוגמאות אופייניות שבהן פלדת פחמן קונבנציונלית או נירוסטה שסתומים עשויים לדרוש החלפה תכופה.

מאפייני החומר והתנהגות קורוזיה

סגסוגות טיטניום המשמשות בשסתומים תעשייתיים ידועות בעמידותן בפני קורוזיה בבור וקורוזיה. פלדות אל חלד כגון 304 או 316 מתפקדות היטב ביישומים רבים, אך סביבות עשירות בכלוריד יכולות לגרום בהדרגה לקורוזיה מקומית לאורך זמן.

טיטניום מגיב אחרת. כאשר הוא נחשף לחמצן, הוא יוצר שכבת תחמוצת דקה אך יציבה במיוחד. סרט מגן זה מונע תגובה כימית נוספת עם המדיה הסובבת. גם אם שכבת פני השטח ניזוקה במהלך הפעולה, היא מתחדשת במהירות בנוכחות חמצן, ושומרת על מחסום ההגנה.

בגלל תכונה זו, שסתומי כדור טיטניום מותקנים לרוב במערכות זרימת מי ים, צינורות ימיים ויחידות עיבוד כימיות בהן עמידות בפני קורוזיה היא קריטית לשמירה על חיי שירות ארוכים.

שיקולי עיצוב מבני

בהנדסת שסתומים, בחירת החומר לבדה אינה קובעת מהימנות לטווח ארוך. למבנה הפנימי תפקיד חשוב גם בשמירה על יציבות האיטום ויעילות הזרימה.

רוב שסתומי הכדור טיטניום המשמשים בצינורות תעשייתיים מאמצים עיצוב זרימה מלאה. משמעות הדבר היא שהקוטר הפנימי של השסתום מתאים מאוד לקוטר הצינור. כאשר השסתום פתוח לחלוטין, הנוזל יכול לעבור דרכו בהתנגדות מינימלית, ולהפחית את המערבולת ואת ירידת הלחץ.

חומרי המושב נבחרים בדרך כלל על סמך מדיום ההפעלה וטווח הטמפרטורה.

בחירת חומרי מושב

חומרי המושב הנפוצים כוללים:

PTFE לעמידות כימית כללית ואיטום בחיכוך נמוך
PTFE מחוזק לשיפור עמידות בלחץ
PEEK עבור יישומים בטמפרטורה גבוהה יותר וחוזק מכני משופר

בחירת חומר המושב הנכון חשובה מכיוון שביצועי האיטום תלויים לא רק במשטח הכדור אלא גם בתאימות בין חומר המושב למדיה ההפעלה.

מפרט טכני טיפוסי

מפרטים אלה עשויים להשתנות בהתאם לדרישות הפרויקט ולתנאי המערכת הספציפיים.

דוגמה ליישום מעשי

במתקנים תעשייתיים לאורך החוף, מי ים משמשים בדרך כלל כאמצעי קירור. צינורות במערכות אלו פועלים באופן רציף תוך הובלת מים מלוחים בעלי תכולת כלוריד גבוהה.

מפעילים מבחינים לעתים קרובות כי שסתומי נירוסטה סטנדרטיים עשויים להתחיל לפתח קורוזיה בבור לאחר מספר שנים של פעולה, במיוחד סביב אזורי איטום שבהם עלול להצטבר נוזל עומד.

טיטניום שסתומי כדור נוטים להופיע בצורה שונה בתנאים אלה. שכבת התחמוצת הנוצרת באופן טבעי על משטחי טיטניום מסייעת במניעת קורוזיה מקומית גם כאשר היא נחשפת למגע ממושך במי ים. כתוצאה מכך, גוף השסתום והרכיבים הפנימיים שומרים על יציבות מבנית לתקופות שירות ארוכות יותר.

מאפיין זה הופך את שסתומי הטיטניום לשימושיים במיוחד במפעלי התפלה, מתקני אנרגיה ימית ומערכות הנדסיות ימיות שבהן כשלי קורוזיה עלולים להוביל לזמן השבתה יקר.

שיקולי ייצור

טיטניום אינו קל לעיבוד כמו פלדת פחמן או נירוסטה. החומר מייצר חום משמעותי במהלך החיתוך ודורש כלי עבודה מיוחדים כדי לשמור על דיוק הממדים.

גימור פני השטח של הכדור חשוב במיוחד מכיוון שאמינות האיטום תלויה במידה רבה בחלקות משטח הכדור. עיבוד וליטוש מדויק מסייעים להבטיח מגע נכון בין הכדור למושב במהלך הפעולה.

אתגרי הייצור הללו מסבירים בחלקם מדוע שסתומי טיטניום שמורים בדרך כלל ליישומים שבהם עמידות בפני קורוזיה מצדיקה את עלות הייצור הנוספת.

שאלות נפוצות

מדוע משתמשים בשסתומי כדור טיטניום במערכות מי ים

טיטניום יוצר באופן טבעי סרט תחמוצת מגן העמיד בפני קורוזיה כלוריד. זה הופך אותו למתאים במיוחד עבור צינורות מי ים וציוד התפלה.

האם שסתומי כדור טיטניום חזקים יותר משסתומי נירוסטה

לטיטניום יחס חוזק למשקל גבוה. למרות שהוא קל יותר מפלדות רבות, הוא עדיין מספק חוזק מכני מצוין עבור יישומי שסתומים תעשייתיים.

באילו תעשיות נהוג להתקין שסתומי כדור טיטניום

תעשיות טיפוסיות כוללות מתקני התפלה, פלטפורמות ימיות, צינורות ימיים ומתקני עיבוד כימיים שבהם עמידות בפני קורוזיה היא קריטית.

האם שסתומי טיטניום קשים לייצור

כן. טיטניום דורש טכניקות עיבוד וכלי עבודה מיוחדים מכיוון שהוא מייצר חום במהירות במהלך פעולות החיתוך. זה תורם לעלות הייצור הגבוהה יותר.
