信頼性の高い遮断を実現する工業用プラグバルブ | Vコアバルブ

製品の主な特長

• 1/4回転動作により素早い開閉制御をサポートします。
• 限られた設置スペースにも対応できるコンパクトな本体構造です。
• 用途に応じて給油式と無給油式を選択できます。
• 手動、ギアボックス、電気または空気圧による操作が考えられます。
• 材料とシーリングの設計は、石油、ガス、化学事業、産業サービス向けに検討できます。

工業用プラグバルブの概要

工業用プラグバルブは、回転プラグを使用して流路を開閉します。高速 4 分の 1 回転動作とコンパクトな設置が役立つパイプライン絶縁用に選択できます。

購入を決める重要な点は、プラグバルブの設計、材質、シール方法が媒体に適合しているかどうかです。潤滑、非潤滑、スリーブタイプ、および特殊な設計は、圧力、温度、腐食のリスク、およびメンテナンス方針に従って検討する必要があります。

製品構成

技術仕様

正確なサイズ、圧力定格、材質、接続規格、およびテスト要件は、注文前にプロジェクト データシートで確認する必要があります。作動媒体が腐食性、研磨性、有毒性、可燃性、非常に高温または非常に低温である場合、一般的なカタログの説明よりも材質の確認が重要です。

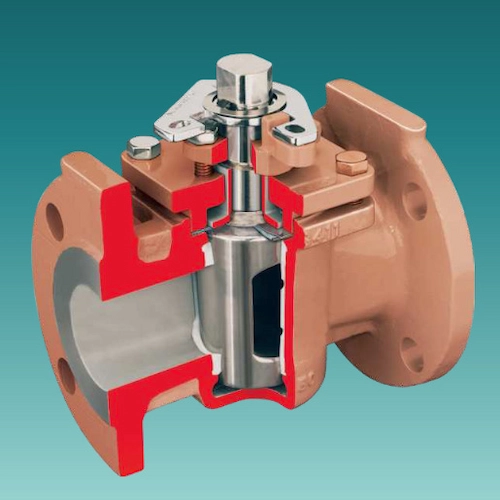

プラグバルブの 1/4 回転シャットオフの仕組み

プラグはバルブ本体内で回転し、流路を整列または遮断します。この 4 分の 1 回転の動きにより素早い操作が可能になりますが、シール性能はプラグの設計、シートまたはスリーブ システム、潤滑方法、操作トルクによって異なります。

• 潤滑プラグバルブはシール潤滑剤を使用するため、メンテナンス計画が必要です。
• 無潤滑設計では、サービスに応じてスリーブまたはシート構造を使用する場合があります。
• アクチュエータを選定する前にトルクを確認してください。
• 腐食性または研磨性の媒体の場合は、材料とトリムの見直しが必要です。

プラグバルブとボールバルブ

プラグバルブとボールバルブはどちらもクォーターターンバルブですが、シール構造やメンテナンスの必要性が異なります。

プラグバルブの選択要素

プラグバルブは、バルブのサイズだけでなく、実際の動作状態とメンテナンスの期待に基づいて選択する必要があります。

シート、シーリング、メンテナンスに関する考慮事項

プラグバルブのシールは、プラグコンタクト、スリーブまたはシートの設計、パッキンおよび潤滑方法によって異なります。攻撃的なメディアの場合は、最終選択の前に材料の適合性をチェックする必要があります。

• 潤滑設計は、特定の用途でシールを向上させる可能性がありますが、潤滑剤の適合性が必要です。
• 無潤滑設計では潤滑剤のメンテナンスを減らすことができますが、圧力と媒体を一致させる必要があります。
• 梱包材は温度と化学的条件に適合する必要があります。
• アクチュエータのサイズには、動作トルクに対する安全マージンを含める必要があります。

代表的な用途

工業用プラグバルブは、迅速な遮断とコンパクトなバルブ構造が役立つ場合に使用されます。

• 石油とガスのパイプラインの隔離
• 材料確認後の化学ユーティリティライン
• 発電所補助パイプライン
• 工業用水およびプロセスサービス
• 4分の1回転操作を必要とするコンパクトな遮断ポイント
• 手動または自動の隔離システム

アプリケーションの制限

• 設計の見直しがなければ、あらゆる研磨媒体や汚れた媒体に最適というわけではありません。
• 潤滑設計では、潤滑剤の適合性を考慮する必要があります。
• 制御サービス用に特別に設計されていない限り、精密絞り弁ではありません。
• 高温または腐食性の用途では、材料のレビューが必要です。
• アクチュエータの選定にはトルクの確認が必要です。

購入者向けのエンジニアリングノート

工業用プラグバルブの場合、通常、発注前に最適な技術的選択が行われます。バルブの公称サイズが適切であっても、媒体、温度、固形分含有量、腐食リスク、または操作方法が十分に検討されていない場合、早期に故障する可能性があります。このため、Vcore では、図面、材料リスト、検査要件と合わせて使用​​状況を確認することをお勧めします。

バルブを実際の動作条件に合わせる

製品の故障の多くは、名前または圧力クラスだけでバルブを選択することに起因します。実際のプロジェクトでは、同じタイプのバルブでも、上水、蒸気、スラリー、ガス、化学ユーティリティ、または低温サービスでは動作が異なる場合があります。購入者は、最終的な選択の前に、バルブが絶縁、調整、緊急遮断、メンテナンスバイパス、またはプロセスの安全に使用されるかどうかを確認する必要があります。

材料の適合性を早期に確認する

ボディ、トリム、シート、ガスケット、パッキン、ボルト締めの材料は、完全なシステムとしてチェックする必要があります。媒体が腐食性、研磨性、酸素関連、高温、低温、または危険な場合、最も安全な表現は、一般的なカタログの説明に頼るのではなく、プロジェクトのデータシートに従って材料の適合性を確認することです。

運用保守アクセスの確認

小型または低頻度の使用には手動操作で十分ですが、大型のバルブ、遠隔操作、または繰り返しのサイクリングにはギアボックスまたはアクチュエーターが必要になる場合があります。メンテナンスアクセスも見直す必要があります。バルブが難しい位置に取り付けられている場合は、別のアクチュエータ、ステムの向き、または検査計画が必要になる場合があります。

文書を使用して調達リスクを軽減する

輸出プロジェクトでは多くの場合、図面、試験報告書、証明書、検査記録、梱包写真、銘板の確認が必要になります。これらの文書は、購入者が納入されたバルブが出荷前に承認された技術要件と一致していることを確認するのに役立ちます。

避けるべきよくある選択ミス

• 圧力、温度、媒体を確認せずに呼び径だけで選定する。
• コントロールバルブまたはグローブバルブの方が適している場合は、継続的なスロットリングにシャットオフバルブを使用します。
• ボディの材質が許容範囲に見える場合は、シート、パッキン、ガスケット、またはトリムの材質を無視します。
• 1 つの標準バルブ設計が腐食性、摩耗性、低温または高温の使用に適していると仮定します。
• 作動トルク、差圧、サイクル周波数を確認の上、アクチュエータを選定してください。
• 設置スペース、フランジの穴あけ、面間長さ、メンテナンスアクセスなどは忘れてください。

プロジェクト購入者の注文ワークフロー

Vcore Valve を使用する理由

Vcore Valve は、アプリケーションごとに 1 つの一般的な説明を使用するのではなく、バイヤーが実際のプロジェクトの条件に応じてバルブを選択できるよう支援することに重点を置いています。ディストリビューター、EPC 会社、プラント メンテナンス チーム、OEM 機器ビルダーにとって、これにより通信コストが削減され、設置時の不一致を回避できます。

プロジェクトに不確実なメディア、特殊なドキュメント、または非標準の要件がある場合、Vcore は見積もりの前にデータシート、図面、およびアプリケーション ノートをレビューできます。これは、重要な隔離、漏れに敏感なサービス、研磨媒体、低温システム、高温パイプライン、または自動運転で使用されるバルブにとって特に重要です。

検査と文書化

輸出プロジェクトや技術調達の場合、検査書類は、供給されたバルブが確認された技術要件と一致していることを購入者が検証するのに役立ちます。 Vcore Valve は、プロジェクトの順序に従って、制作前にドキュメントの範囲について話し合うことができます。

バルブ選定に必要な情報

• バルブのサイズと数量
• 中程度、集中力、清潔さ
• 圧力、温度、動作周波数
• 潤滑または非潤滑の選択
• 本体、プラグ、シート、パッキン材
• 接続規格と対面要件
• 手動、ギアボックス、電気または空圧操作

関連するバルブのリソース

この製品ファミリーに技術的に近い関連バルブ ページを確認してください。

• トップエントリーボールバルブ
• API 6D ボールバルブ
• メタルシートボールバルブ

よくある質問

1. 工業用プラグバルブとは何ですか?

これは、回転プラグを使用してパイプラインを遮断するために流路を開閉する 4 分の 1 回転バルブです。

2. 潤滑プラグバルブと無潤滑プラグバルブの違いは何ですか?

潤滑プラグバルブはシール潤滑剤を使用しますが、非潤滑設計はスリーブまたはシート構造に依存します。選択は媒体とメンテナンスのニーズによって異なります。

3. プラグバルブは自動化できますか?

はい。作動トルクと現場制御要件を確認した上で、電動アクチュエータまたは空気圧アクチュエータを選択できます。

4. プラグバルブは絞りに適していますか?

ほとんどのプラグバルブは遮断用に選択されています。スロットリングは、規制を目的とした設計でのみ確認する必要があります。

5. 見積もりにはどのような情報が必要ですか?

媒体、圧力、温度、サイズ、接続、材質、操作方法、および潤滑の好みを指定します。

実践的なポイント

プラグバルブは、購入者が注文前に媒体の適合性、シール方法、トルク、材質、およびメンテナンス要件を確認する場合、効果的なコンパクト遮断ソリューションとなります。
