簡単な概要
私たちの Vポートボールバルブ は、正確な流量制御が必要であるが、完全な制御バルブが不必要またはコストが高すぎる場合の実用的なソリューションとして広く認識されています。で Vコアバルブ、安定した変調、キャビテーションの低減、制御性の向上を必要とするアプリケーションには、V ポート設計を推奨することがよくあります。この記事では、V ポート ボール バルブの仕組み、その利点、制限、実際の産業用途に適した構成を選択する方法について詳しく説明します。
オープニングシナリオ: 標準ボールバルブでは不十分な場合
「フロー制御は部分的にしか必要ありません。なぜシステムが不安定なのでしょうか?」
これは試運転中によく寄せられる質問です。標準的なボールバルブは優れた遮断性能を備えていますが、スロットル性能は劣ります。まさにそこが、 vポートコントロールボールバルブ オン/オフ分離と正確な流量調整の間のギャップを埋めます。
一般的なユーザーの問題点
標準ボールバルブでは流量制御が不十分
従来のフルポートボールバルブは直線的な流量特性に欠けており、急激な流量変化を引き起こします。
キャビテーションと騒音の問題
不適切に絞り込まれたバルブでの高圧降下は、多くの場合、振動、騒音、浸食を引き起こします。
制御弁の過剰指定
必要のないグローブまたはケージ制御バルブを使用すると、設備投資とメンテナンスの両方のコストが増加します。
実践的な解決策と専門家の推奨事項
サービスの変調に V ポート ジオメトリを使用する
V字型ノッチにより緩やかな流量変化が得られ、制御精度が向上します。
V 角度をプロセス要件に一致させる
異なる V 角度 (30°、60°、90°) は、流量特性と制御性に直接影響します。
コストとパフォーマンスのバランスをとる
A vポートボールバルブ は、多くのシステムで従来の制御バルブに代わるコスト効率の高い代替品を提供します。

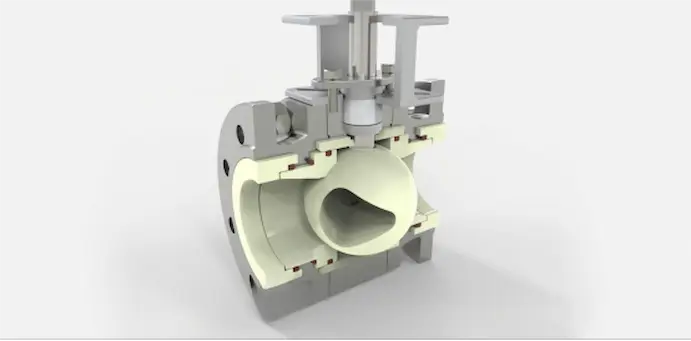

Vポートボールバルブとは何ですか?
私たちの vポートボールバルブ ボールの V 字型またはセグメント化された開口部が特徴です。バルブが回転すると、開口面積が徐々に変化し、急激なオン/オフ動作ではなく、制御された流れが可能になります。
一般的なデザインのバリエーション
-
Vノッチボールバルブ
-
分割型ボールバルブ
-
特徴的なコントロールボールバルブ
各設計は、従来のボールバルブと比較して改善された絞り性能を目標としています。
Vポートボールバルブの主な利点

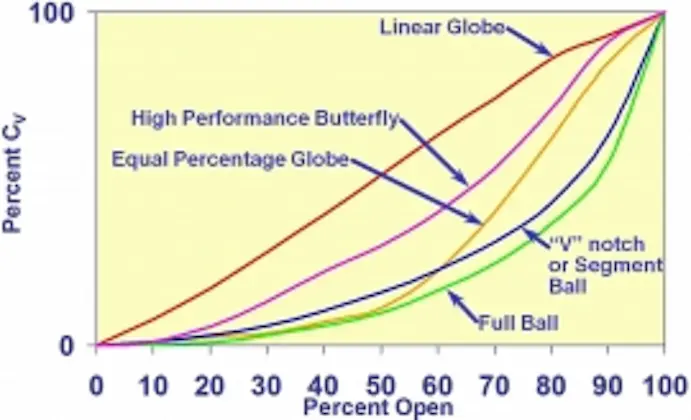

流量制御精度の向上
V 字型のポートは、設計に応じて、ほぼ直線または等しい割合の流量特性を実現します。
キャビテーションと乱流の低減
圧力を徐々に下げることで、キャビテーションによる損傷や流れによる振動を最小限に抑えることができます。
コンパクトで堅牢な設計
グローブバルブに比べて、 vポートコントロールボールバルブ より小さなサイズとより高い Cv 値を提供します。
メンテナンス要件の軽減
内部コンポーネントが少ないということは、磨耗が減り、保守が簡単になることを意味します。
注意すべき制限事項
超微細な制御には適していません
非常に正確な調整を行うには、専用の制御バルブが必要になる場合があります。
より高いトルク要件
特徴的なポートにより流れの力が増大するため、多くの場合、より強力なアクチュエータが必要になります。
激しいスロットル状態でのシートの摩耗
小さな開口部で連続運転すると、シートやボールの摩耗が早まる可能性があります。
技術的な比較
| 選択要素 | Vポートボールバルブ | 標準ボールバルブ | グローブコントロールバルブ |
|---|---|---|---|
| 主な機能 | 変調制御と選択遮断サービス | オン/オフ分離 | 正確または厳密な流量制御 |
| 流量特性 | 正しいサイズの場合、標準のボールバルブよりも予測しやすい | 急開特性 | リニア/等しいパーセンテージ/特殊特性のための幅広いトリムオプション |
| 最適な使用方法 | 中程度の制御精度、コンパクトな自動システム、適切なセグメント化された設計でのスラリー/ファイバー サービス | クリーンな流体の隔離、緊急遮断、ユーティリティの隔離 | 高精度、高圧力損失、キャビテーション/ノイズ制御、シビアなスロットリング |
| キーの制限 | 小さな開口部でのシートの摩耗、トルクの変動、厳しいサービスのトリムオプションの制限 | 不適切なスロットル動作 | 高コスト、大型サイズ、より複雑なトリム |
| 要確認 | V角、Cv、アクチュエータトルク、ポジショナ、シート材質、漏れ等級 | ボア、シート、圧力定格、漏れクラス | Cv、トリム、漏れクラス、ノイズ/キャビテーション解析、アクチュエータのサイジング |
ケーススタディ: 現実世界のアプリケーション
ケース 1: 化学薬品投与システム
ヨーロッパの化学プラントではグローブバルブを セグメント化されたVポートボールバルブ、メンテナンスコストを20%以上削減しながら、安定した流量制御を実現します。
事例 2: 蒸気制御ライン
中圧蒸気システムでは、V ポート バルブは標準のボール バルブと比較して騒音とバルブ トリムの侵食を大幅に低減しました。
エンジニアリングデータと流れの挙動解析
Vcore Valve プロジェクトからのテスト データは次のことを示しています。
-
流量制御性が向上 最大40% フルポートボールバルブとの比較
-
キャビテーション損傷のリスクを軽減 30～50% スロットル状態で
-
アクチュエータのトルク要件は次のように増加します。 15～25%、V 角度に応じて
これらの図は、適切なサイジングとアクチュエータの選択がなぜ重要であるかを浮き彫りにしています。
市場動向と業界の洞察
-
需要の高まり vポートボールバルブ 水処理および化学処理において
-
電気および空気圧アクチュエータを備えた自動システムでの使用が増加
-
スラリーや繊維を多く含んだメディアでのセグメント化されたボール設計の好み
Vcore Valve は、こうした進化するニーズに応えるために、シート素材とポート形状の最適化を続けています。
Vcore バルブ エンジニアからの選択のヒント
-
より細かく制御するには、30°または60°のVポートを選択してください
-
非常に小さな開口部での継続的な絞りを避けてください
-
常に十分な安全マージンを持ってアクチュエータのサイズを決定してください
-
要求の厳しい用途向けに特徴のあるトリムを検討する
結論
A vポートボールバルブ 遮断の信頼性と流量制御機能の間の優れたバランスを提供します。正しく選択すると、標準のボールバルブよりも優れた性能を発揮し、従来の制御バルブのコストと複雑さを回避できます。で Vコアバルブ、当社は、クライアントがプロセス条件、メディア、ライフサイクルの期待に合わせた適切なソリューションを設計できるよう支援します。
👉 今すぐ Vcore Valve にお問い合わせください 技術サポートまたはカスタマイズされた V ポート ボール バルブ ソリューションについては、こちらをご覧ください。
よくある質問
Vポートボールバルブは何に使用されますか?
単純なオン/オフ分離ではなく、流れの制御または調整が必要なアプリケーションに使用されます。
Vポートボールバルブは標準ボールバルブとどう違うのですか?
標準のボールバルブは急激に開きますが、V 字型の開口部により段階的な流量調整が可能です。
Vポートボールバルブは調節弁ですか？
制御機能を提供しますが、高精度アプリケーションでは専用の制御バルブを置き換えることはできません。
Vポートボールバルブにはより強力なアクチュエータが必要ですか?
はい、流れの力が増大するため、多くの場合、より高トルクのアクチュエーターが必要になります。
V ポート ボール バルブは汚れた媒体やスラリー媒体を処理できますか?
セグメント化されたデザインはうまく機能しますが、素材とシートの選択が重要です。
Vポートボールバルブはどのような業界で一般的に使用されていますか?
化学処理、水処理、紙パルプ、発電、石油・ガス。
