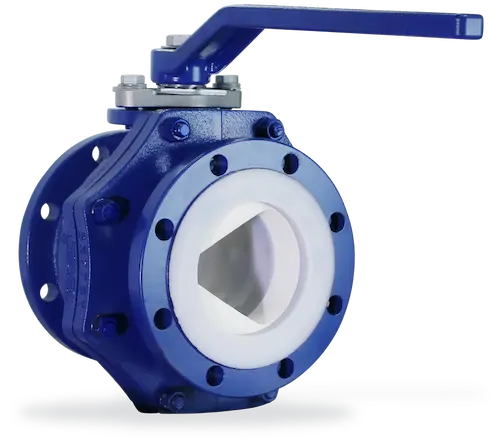

このページでは、1 つの固定寸法モデルではなく、V ポート ボール バルブの構成について説明します。パイプのサイズ、圧力、媒体、必要な流量範囲、および制御精度に応じて、バルブにはねじ接続、フランジ接続、または溶接接続、手動操作、空気圧アクチュエータまたは電動アクチュエータが付属しています。最終的な選定は必要流量、圧力損失、媒体条件、制御方法等からご確認ください。
製品の主な特長
- 調整および流量制御サービス用の V 字型ボール開口部
- 標準の丸ポートボールバルブよりも制御されたスロットル動作
- 適切に選択された場合、水、化学薬品、HVAC、プロセスおよびユーティリティ媒体に適しています
- ネジ接続、フランジ接続、またはプロジェクト固有の接続オプション
- 手動、空気圧、または電気による作動が利用可能
- PTFE、RPTFE、PEEK、メタルシートまたはプロジェクト固有のシートオプション
- 作動バルブに使用可能な制御信号オプション
- 流量係数、圧力損失、アクチュエータのサイズを見積前に確認する必要があります。
製品構成
| 構成アイテム | 共通構成 | プロジェクトのオプション |
|---|---|---|
| バルブの種類 | Vポートボールバルブ・Vノッチボールバルブ | 手動または作動式調整ボールバルブ |
| 流量特性 | 特徴的なV字型のボール開口部 | 制御要件に応じた異なる V ポート角度 |
| 接続 | ネジ付きまたはフランジ付き | ソケット溶接、突合せ溶接、またはプロジェクト固有の接続 |
| 本体材質 | ステンレス鋼または炭素鋼 | 316 ステンレス鋼、合金鋼または耐食性材料 |
| シート | PTFEまたはRPTFE | サービスレビュー後のPEEK、メタルシートまたは特殊シート |
| 操作 | 手動レバーまたはギア操作 | ポジショナー付きの空気圧または電気アクチュエータ |
技術仕様
| 仕様項目 | 代表的な/利用可能なオプション |
|---|---|
| 製品タイプ | Vポートボールバルブ・Vノッチボールバルブ |
| 一次機能 | フロー制御、スロットルおよび変調サービス |
| ボールのデザイン | V字型のボール開口部 |
| Vポート角度 | 選択した製品シリーズと必要な流量特性に応じて |
| サイズ範囲 | 選択したネジ付き、フランジ付き、または作動式の製品シリーズに応じて |
| 圧力定格 | 本体材質、端部接続部、シート材質および承認された圧力温度定格による |
| 本体材質 | CF8、CF8M、F304、F316、WCB、A105 またはプロジェクト指定の材料 |
| ボール材質 | ステンレス鋼、コーティングされたステンレス鋼、合金鋼、またはプロジェクト指定の材料 |
| シート素材 | PTFE、RPTFE、PEEK、金属シートまたはプロジェクト固有のシート素材 |
| エンドコネクション | NPT、BSP、フランジ付き、ソケット溶接、突合せ溶接、またはプロジェクト固有の接続 |
| 操作 | 手動、空気圧アクチュエータ、または電動アクチュエータ |
| 制御オプション | オン/オフ、変調アクチュエーター、ポジショナー、4 ～ 20 mA またはプロジェクト固有の制御信号 |
| 設計リファレンス | ASME B16.34、API 608、または該当する場合は承認されたプロジェクト仕様 |
| テストのリファレンス | API 598、EN 12266、または該当する場合は承認された検査仕様 |
| 代表的なメディア | 水、互換性のある化学薬品、HVAC 水、プロセス液体、ユーティリティ流体、および選択されたガス サービス |
技術的なメモ: 選択した製品シリーズ、アクチュエータ パッケージ、およびプロジェクトの条件が確認されるまで、固定 Cv、制御精度、圧力降下、温度範囲、または規格準拠を公開しないでください。
V ポート ボールの設計の仕組み
標準的なボールバルブは丸いポートを持ち、主に全開または全閉の遮断に使用されます。 VポートボールバルブはボールにV字型の切れ込みが入っています。バルブが開くと、V 字型の開口部が流路を徐々に露出させ、標準の丸ポート ボール バルブよりも優れた絞り動作を実現します。
V ポートの角度とボールの形状は、流量特性、制御可能範囲、圧力降下、トルクに影響します。作動制御の場合、バルブはアクチュエータ、ポジショナ、制御信号、プロセス条件とともに選択する必要があります。
Vポートボールバルブと標準ボールバルブの比較
| 比較項目 | 標準ボールバルブ | Vポートボールバルブ |
|---|---|---|
| 主な機能 | オンオフ絶縁 | フロー制御および変調サービス |
| ボールオープニング | 丸穴 | V字型の開口部 |
| スロットル動作 | 継続的なスロットリングには推奨されません | 制御された開口部と流量調整に適しています |
| 制御精度 | 限定 | V ポートの設計、アクチュエーター、ポジショナー、プロセス条件によって異なります |
| 一般的な使用方法 | フルオープンまたはフルクローズドサービス | 投与、バランス、流量調整、プロセス制御 |
アクチュエータと制御のオプション
簡単な局所調整の場合は、手動の V ポート ボール バルブで十分な場合があります。自動流量制御の場合、バルブには通常、ポジショナまたは変調制御信号を備えた空気圧または電気アクチュエータが必要です。アクチュエータは、トルク、圧力降下、バルブ サイズ、サイクル周波数、および制御応答要件に従って選択する必要があります。
- 手動操作: 局所的な流量調整や簡単なバランス調整に適しています。
- 空気圧アクチュエータ: 圧縮空気が利用可能な場合の高速応答およびプロセス自動化に適しています。
- 電動アクチュエーター： 空気供給が利用できない場所での遠隔制御に適しています。
- ポジショナー: バルブ位置を制御信号と一致させることにより、変調制御を改善します。
- 制御信号: 通常、オン/オフ、4 ～ 20 mA、0 ～ 10 V、またはプロジェクト固有の信号として指定されます。
自動シャットオフとプロセス自動化については、当社の製品と比較してください。 空気圧ボールバルブ そして 化学プラントの電動ボールバルブ ガイド。
Vポートボールバルブvsグローブコントロールバルブ
V ポート ボール バルブは、多くの調整サービスにとってコンパクトでコスト効率の高いソリューションとなりますが、グローブ コントロール バルブの汎用的な代替品として提供されるべきではありません。グローブ制御バルブは、より高い制御精度、厳しい圧力降下制御、耐キャビテーション トリム、または低騒音トリムを必要とする用途で依然として好まれています。
| 選択ポイント | Vポートボールバルブ | グローブコントロールバルブ |
|---|---|---|
| 構造 | 1/4回転ロータリーバルブ | 直動制御弁 |
| 主な利点 | コンパクトな構造、大容量、シンプルな回転作動 | 精密な制御や厳しい制御トリムに適しています。 |
| 圧力損失制御 | 選択された中程度の制御条件に適しています | 高い圧力損失、キャビテーション、騒音制御に最適 |
| メンテナンス | シンプルな回転構造 | コントロールトリムオプションが増えましたが、通常はより複雑になりました |
| 一般的な使用方法 | 水、化学物質、HVAC、および一般的なプロセス調整 | 正確なプロセス制御、厳しいサービス、高い差圧 |
代表的な用途
安定した流量調整が必要な場合にはVポートボールバルブが選択されますが、フルグローブコントロールバルブは必要ない場合があります。一般的なサービスエリアは次のとおりです。
- 水処理の投与量と濾過流量の調整
- 互換性のある媒体による化学プロセスの流量調整
- HVAC 冷水と温水のバランス調整
- 産業用ユーティリティおよびプロセス水システム
- タンク入口、出口、移送流量の調整
- スキッドマウント装置とコンパクトなプロセスシステム
- 低から中程度の圧力損失プロセス調整
- 空気圧または電動アクチュエータを使用した自動流量調整
より幅広い化学プロセスの選択については、当社の製品を確認してください。 化学処理用工業用バルブ ガイド。追加のボールバルブ構造は、 ボールバルブのカテゴリー.
アプリケーションの制限
- V ポート ボール バルブは、選択されたスロットリングおよび調整サービスに適していますが、すべての制御アプリケーションに適しているわけではありません。
- 差圧が高いと、キャビテーション、騒音、振動、またはシートの損傷が発生する可能性があります。
- スラリー、固体、または結晶化媒体は、V ポートのエッジやシートを損傷する可能性があります。
- 制御精度は、バルブのサイズ、アクチュエーター、ポジショナー、プロセスの安定性に依存します。
- V ポート ボール バルブは、すべてのグローブ コントロール バルブよりも精度が高いと表現されるべきではありません。
- ほぼ閉じた位置付近で継続的にスロットリングを行うと、局所的な速度と浸食が増加する可能性があります。
- シートの材質は、温度、化学的適合性、圧力降下に対してチェックする必要があります。
- ガス、蒸気、またはフラッシングサービスは、選択する前に専用のレビューが必要です。
検査と文書化
| 検査・書類作成 | 目的 |
|---|---|
| 材料試験証明書 | ボディ、ボール、ステム、圧力を含む構成部品の材質を確認します。 |
| 寸法検査 | 接続寸法、ボア、V ポートの形状、アクチュエータのインターフェースをチェックします。 |
| シェル圧力試験 | 圧力を含んだ本体の完全性を検証します。 |
| シート漏れ試験 | 合意された試験条件下で遮断性能を確認します。 |
| 動作・トルク試験 | スムーズな動作を確認し、アクチュエータのサイジングをサポートします。 |
| アクチュエータの機能テスト | 作動時の開閉、変調応答、フィードバック、制御信号をチェックします。 |
| PMI | 指定されている場合、合金材料の化学的性質を検証します。 |
| 最終データブック | 図面、MTC、検査報告書、圧力試験記録および証明書を収集します。 |
輸出用パッキンは、V 字型ボールエッジ、シート表面、アクチュエータインターフェース、ねじ端、フランジ面、または溶接端を保護する必要があります。作動した V ポート バルブは、バルブのサイズと輸送方法に応じて、アクチュエータ保護、防湿包装、発泡材分離、強化輸出ケースで梱包する必要があります。
バルブ選定に必要な情報
- バルブのサイズと数量
- 培地名、組成、濃度、相
- 必要流量：最小、通常、最大流量
- 入口圧力、出口圧力、圧力降下
- 動作温度と設計温度
- 必要な Cv または流量係数 (利用可能な場合)
- 手動、空気圧または電動操作
- 制御信号: オン-オフ、4 ～ 20 mA、0 ～ 10 V、またはプロジェクト固有の信号
- 要求される流量特性と制御精度
- ボディ、ボール、シート、ステム、シール材質
- ねじ込み、フランジ、ソケット溶接または突合せ溶接による接続
- きれいな液体、スラリー、ガス、蒸気、フラッシングまたはキャビテーションのリスク
- テスト、アクチュエータの検査、および文書化の要件
よくある質問
1. Vポートボールバルブとは何ですか?
Vポートボールバルブは、標準の丸ポートボールバルブでは安定した調整ができない流量制御、絞り、調整サービスに使用されます。これは、水、化学薬品、HVAC、およびプロセス システムで一般的に使用されます。
2. Vポートボールバルブは標準ボールバルブとどう違うのですか？
標準的なボールバルブは丸いボアを持ち、主にオンオフ絶縁に使用されます。 Vポートボールバルブは、V字型の開口部があり、流路が徐々に露出し、制御された流量調整に適しています。
3. V ポート ボール バルブはグローブ コントロール バルブの代わりに使用できますか?
すべての場合ではありません。 V ポート ボール バルブは、多くの中程度の流量制御用途に適していますが、厳しい圧力降下、キャビテーション制御、低騒音トリム、高精度制御用途には通常、グローブ コントロール バルブが好まれます。
4. Vポートボールバルブはアクチュエーターを使用する必要がありますか?
手動操作により簡単な現場調整が可能です。自動変調制御には、通常、ポジショナまたは制御信号を備えた空気圧または電気アクチュエータが必要です。
5. 見積もりにはどのような情報が必要ですか?
お見積りの際は、バルブサイズ、媒体、流量、入口圧力、出口圧力、温度、必要Cv、接続形式、ボディ材質、シート材質、動作方式、制御信号、試験条件をご提示ください。
