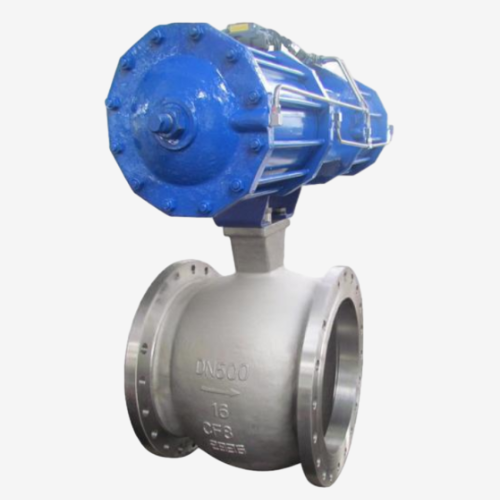

บอลวาล์วพอร์ตวี

หน้านี้ครอบคลุมการกำหนดค่าบอลวาล์วพอร์ต V มากกว่าแบบจำลองมิติคงที่ ขึ้นอยู่กับขนาดท่อ ความดัน สื่อ ช่วงการไหลที่ต้องการ และความแม่นยำในการควบคุม วาล์วสามารถจ่ายให้กับการเชื่อมต่อแบบเกลียว หน้าแปลน หรือแบบเชื่อม การทำงานแบบแมนนวล แอคชูเอเตอร์แบบนิวแมติกหรือแอคทูเอเตอร์ไฟฟ้า การเลือกขั้นสุดท้ายควรได้รับการยืนยันจากอัตราการไหล แรงดันตก สภาวะปานกลาง และวิธีการควบคุมที่ต้องการ

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

• การเปิดลูกบอลรูปตัว V สำหรับบริการมอดูเลตและควบคุมการไหล
• พฤติกรรมการควบคุมปริมาณที่ควบคุมได้มากกว่าบอลวาล์วแบบพอร์ตกลมมาตรฐาน
• เหมาะสำหรับน้ำ สารเคมี HVAC กระบวนการ และสื่อสาธารณูปโภคเมื่อเลือกอย่างเหมาะสม
• ตัวเลือกการเชื่อมต่อแบบเกลียว หน้าแปลน หรือเฉพาะโครงการ
• มีระบบสั่งงานแบบแมนนวล นิวเมติก หรือไฟฟ้า
• ตัวเลือกที่นั่ง PTFE, RPTFE, PEEK, ที่นั่งโลหะ หรือเฉพาะโครงการ
• มีตัวเลือกสัญญาณควบคุมสำหรับวาล์วกระตุ้น
• ควรยืนยันค่าสัมประสิทธิ์การไหล แรงดันตก และขนาดแอคชูเอเตอร์ก่อนเสนอราคา

การกำหนดค่าผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

หมายเหตุทางเทคนิค: ห้ามเผยแพร่ Cv คงที่ ความแม่นยำในการควบคุม แรงดันตก ช่วงอุณหภูมิ หรือการปฏิบัติตามมาตรฐาน จนกว่าชุดผลิตภัณฑ์ที่เลือก แพ็คเกจแอคชูเอเตอร์ และเงื่อนไขของโครงการจะได้รับการยืนยัน

การออกแบบ V Port Ball ทำงานอย่างไร

บอลวาล์วมาตรฐานมีพอร์ตกลม และส่วนใหญ่จะใช้สำหรับการแยกเปิดเต็มที่หรือปิดเต็มที่ บอลวาล์วพอร์ต V มีการตัดรูปตัว V ในลูกบอล เมื่อวาล์วเปิด ช่องเปิดรูปตัว V จะค่อยๆ เผยเส้นทางการไหล ทำให้ควบคุมปริมาณได้ดีกว่าบอลวาล์วแบบพอร์ตกลมมาตรฐาน

มุม V-port และรูปทรงของลูกบอลส่งผลต่อลักษณะการไหล ช่วงที่ควบคุมได้ แรงดันตกคร่อม และแรงบิด สำหรับการควบคุมแบบกระตุ้น ควรเลือกวาล์วพร้อมกับตัวกระตุ้น ตัวกำหนดตำแหน่ง สัญญาณควบคุม และสภาวะของกระบวนการ

V Port Ball Valve กับบอลวาล์วมาตรฐาน

ตัวเลือกแอคชูเอเตอร์และการควบคุม

สำหรับการปรับเฉพาะจุดอย่างง่าย บอลวาล์วพอร์ต V แบบแมนนวลอาจเพียงพอแล้ว สำหรับการควบคุมการไหลอัตโนมัติ วาล์วมักจะต้องใช้ตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้าที่มีตัวกำหนดตำแหน่งหรือสัญญาณควบคุมแบบมอดูเลต ควรเลือกแอคชูเอเตอร์ตามแรงบิด แรงดันตก ขนาดวาล์ว ความถี่ในการปั่นจักรยาน และข้อกำหนดการตอบสนองของการควบคุม

• คู่มือการใช้งาน: เหมาะสำหรับการปรับการไหลในพื้นที่และการปรับสมดุลอย่างง่าย
• ตัวกระตุ้นแบบนิวแมติก: เหมาะสำหรับการตอบสนองที่รวดเร็วและกระบวนการอัตโนมัติในที่ที่มีอากาศอัด
• แอคชูเอเตอร์ไฟฟ้า: เหมาะสำหรับรีโมทคอนโทรลที่ไม่มีระบบจ่ายอากาศ
• ตัวกำหนดตำแหน่ง: ปรับปรุงการควบคุมการมอดูเลตโดยจับคู่ตำแหน่งวาล์วกับสัญญาณควบคุม
• สัญญาณควบคุม: โดยทั่วไประบุเป็นสัญญาณเปิด-ปิด, 4–20 mA, 0–10 V หรือสัญญาณเฉพาะโครงการ

สำหรับการปิดระบบอัตโนมัติและกระบวนการอัตโนมัติ ให้เปรียบเทียบของเรา บอลวาล์วนิวเมติก และ บอลวาล์วไฟฟ้าในโรงงานเคมี คู่มือ

V Port Ball Valve กับ Globe Control Valve

บอลวาล์วพอร์ต V อาจเป็นโซลูชันที่มีขนาดกะทัดรัดและคุ้มค่าสำหรับบริการมอดูเลตหลายประเภท แต่ไม่ควรนำเสนอเป็นการทดแทนแบบสากลสำหรับวาล์วควบคุมลูกโลก วาล์วควบคุมแบบโกลบยังคงเป็นที่นิยมในการใช้งานที่ต้องการความแม่นยำในการควบคุมที่สูงขึ้น การควบคุมแรงดันตกคร่อมอย่างรุนแรง การตัดแต่งป้องกันการเกิดโพรงอากาศ หรือการตัดเสียงรบกวนต่ำ

การใช้งานทั่วไป

บอลวาล์วพอร์ต V ถูกเลือกเมื่อจำเป็นต้องปรับการไหลอย่างเสถียร แต่อาจไม่จำเป็นต้องใช้วาล์วควบคุมแบบเต็มโลก พื้นที่ให้บริการทั่วไปได้แก่:

• การกำหนดปริมาณการบำบัดน้ำและการปรับการไหลของการกรอง
• การควบคุมการไหลของกระบวนการทางเคมีด้วยสื่อที่เข้ากันได้
• การปรับสมดุลน้ำเย็น HVAC และน้ำร้อน
• ระบบสาธารณูปโภคทางอุตสาหกรรมและระบบน้ำในกระบวนการผลิต
• การปรับทางเข้าถัง ทางออก และการไหลของการถ่ายโอน
• อุปกรณ์ติดตั้งแบบลื่นไถลและระบบกระบวนการขนาดกะทัดรัด
• การปรับกระบวนการลดแรงดันต่ำถึงปานกลาง
• การปรับการไหลอัตโนมัติโดยใช้ตัวกระตุ้นแบบนิวแมติกหรือไฟฟ้า

หากต้องการเลือกกระบวนการทางเคมีที่กว้างขึ้น โปรดดูของเรา วาล์วอุตสาหกรรมสำหรับการแปรรูปทางเคมี คู่มือ โครงสร้างบอลวาล์วเพิ่มเติมมีอยู่ใน หมวดบอลวาล์ว.

ขีด จำกัด ของการสมัคร

• บอลวาล์วพอร์ต V เหมาะสำหรับบริการควบคุมปริมาณและมอดูเลตที่เลือก แต่ไม่ใช่ทุกการใช้งานในการควบคุม
• แรงดันต่างที่สูงอาจทำให้เกิดโพรงอากาศ เสียงรบกวน แรงสั่นสะเทือน หรือเบาะนั่งเสียหายได้
• ของเหลว ของแข็ง หรือสื่อที่ตกผลึกอาจทำให้ขอบ V-port และที่นั่งเสียหายได้
• ความแม่นยำในการควบคุมขึ้นอยู่กับขนาดของวาล์ว แอคชูเอเตอร์ ตัวกำหนดตำแหน่ง และความเสถียรของกระบวนการ
• ไม่ควรอธิบายว่าบอลวาล์วพอร์ต V มีความแม่นยำมากกว่าวาล์วควบคุมลูกโลกทั้งหมด
• การควบคุมปริมาณอย่างต่อเนื่องใกล้กับตำแหน่งที่เกือบปิดสามารถเพิ่มความเร็วและการกัดเซาะในพื้นที่ได้
• วัสดุเบาะนั่งต้องได้รับการตรวจสอบกับอุณหภูมิ ความเข้ากันได้ของสารเคมี และแรงดันตกคร่อม
• บริการแก๊ส ไอน้ำ หรือแวบวับ ต้องมีการตรวจสอบโดยเฉพาะก่อนเลือก

การตรวจสอบและจัดทำเอกสาร

บรรจุภัณฑ์ส่งออกควรปกป้องขอบลูกบอลรูปตัว V, พื้นผิวที่นั่ง, ส่วนต่อประสานของแอคทูเอเตอร์, ปลายเกลียว, ใบหน้าหน้าแปลนหรือปลายเชื่อม วาล์วพอร์ต V ที่ทำงานควรบรรจุด้วยการป้องกันตัวกระตุ้น การห่อหุ้มที่กันความชื้น การแยกโฟม และกล่องส่งออกเสริมตามขนาดวาล์วและวิธีการขนส่ง

ข้อมูลที่จำเป็นสำหรับการเลือกวาล์ว

• ขนาดและปริมาณวาล์ว
• ชื่อกลาง องค์ประกอบ ความเข้มข้น และเฟส
• อัตราการไหลที่ต้องการ: การไหลขั้นต่ำ ปกติ และสูงสุด
• แรงดันขาเข้า แรงดันทางออก และแรงดันตก
• อุณหภูมิในการทำงานและอุณหภูมิการออกแบบ
• Cv หรือค่าสัมประสิทธิ์การไหลที่ต้องการ หากมี
• การทำงานแบบแมนนวล นิวเมติก หรือไฟฟ้า
• สัญญาณควบคุม: เปิด-ปิด, 4–20 mA, 0–10 V หรือสัญญาณเฉพาะโครงการ
• ลักษณะการไหลที่ต้องการและความแม่นยำในการควบคุม
• วัสดุตัวถัง บอล บ่า ก้าน และซีล
• การเชื่อมต่อแบบเกลียว หน้าแปลน เชื่อมซ็อกเก็ต หรือเชื่อมชน
• ทำความสะอาดของเหลว สารละลาย แก๊ส ไอน้ำ การวาบไฟ หรือการเกิดโพรงอากาศ
• ข้อกำหนดด้านการทดสอบ การตรวจสอบแอคชูเอเตอร์ และเอกสารประกอบ

คำถามที่พบบ่อย

1. บอลวาล์วพอร์ต V ใช้ทำอะไร?

บอลวาล์วพอร์ต V ใช้สำหรับการควบคุมการไหล การควบคุมปริมาณ และการปรับบริการ โดยที่บอลวาล์วพอร์ตกลมมาตรฐานไม่เหมาะสำหรับการปรับที่มั่นคง โดยทั่วไปจะใช้ในระบบน้ำ สารเคมี HVAC และกระบวนการ

2. บอลวาล์วพอร์ต V แตกต่างจากบอลวาล์วมาตรฐานอย่างไร

บอลวาล์วมาตรฐานมีรูกลมและส่วนใหญ่จะใช้สำหรับการแยกเปิด-ปิด บอลวาล์วพอร์ต V มีช่องเปิดรูปตัว V ซึ่งจะค่อยๆ เผยเส้นทางการไหล ทำให้เหมาะสำหรับการปรับการไหลแบบควบคุมมากขึ้น

3. บอลวาล์วพอร์ต V สามารถเปลี่ยนวาล์วควบคุมลูกโลกได้หรือไม่

ไม่ใช่ทุกกรณี บอลวาล์วพอร์ต V เหมาะสำหรับงานควบคุมการไหลปานกลางหลายงาน แต่วาล์วควบคุมลูกโลกมักนิยมใช้สำหรับแรงดันตกคร่อมอย่างรุนแรง การควบคุมการเกิดโพรงอากาศ การตัดเสียงรบกวนต่ำ และการใช้งานการควบคุมที่มีความแม่นยำสูง

4. บอลวาล์วพอร์ต V ควรใช้แอคชูเอเตอร์หรือไม่?

สามารถใช้การดำเนินการแบบแมนนวลเพื่อการปรับเฉพาะจุดอย่างง่าย สำหรับการควบคุมแบบมอดูเลตอัตโนมัติ โดยปกติแล้วจะต้องใช้แอคชูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าที่มีตัวกำหนดตำแหน่งหรือสัญญาณควบคุม

5. ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

สำหรับใบเสนอราคา ให้ระบุขนาดวาล์ว สื่อ อัตราการไหล ความดันขาเข้า ความดันทางออก อุณหภูมิ Cv ที่ต้องการ ประเภทการเชื่อมต่อ วัสดุตัวถัง วัสดุบ่า วิธีการทำงาน สัญญาณควบคุม และข้อกำหนดในการทดสอบ
