Escolhendo válvulas resistentes à corrosão para dutos ácidos e alcalinos é uma das decisões mais importantes em processamento químico, tratamento de água, galvanoplastia, produção de fertilizantes, mineração, tratamento de águas residuais e sistemas industriais de transferência de produtos químicos. Uma válvula que funciona bem em água ou em serviços industriais em geral pode falhar rapidamente quando exposta a ácidos, álcalis, meios oxidantes, solventes ou misturas de produtos químicos corrosivos.
Para compradores B2B, a corrosão não é apenas um problema material. É também um risco de segurança, manutenção, tempo de inatividade e fornecimento. Uma seleção errada da válvula pode causar corrosão do corpo, inchaço da sede, danos ao revestimento, vazamento da haste, falha do atuador, contaminação do meio e desligamento não planejado. Em casos graves, o vazamento de produtos químicos corrosivos pode criar riscos de segurança e problemas ambientais.
Este guia explica como escolher válvulas resistentes à corrosão para tubulações ácidas e alcalinas do ponto de vista prático do comprador industrial. Abrange tipos de válvulas, materiais resistentes à corrosão, válvulas revestidas de PTFE, válvulas revestidas de borracha, válvulas de aço inoxidável, válvulas de liga, materiais de vedação, opções de automação, erros comuns de seleção e os dados técnicos que os compradores devem fornecer antes de solicitar um orçamento.
Para uma visão geral mais ampla dos tipos de válvulas, materiais, revestimentos, automação e riscos de falha em plantas químicas, leia nosso guia principal sobre válvulas industriais para processamento químico. Este artigo se concentra mais especificamente na seleção de válvulas resistentes à corrosão para aplicações em tubulações ácidas e alcalinas.
Por que a seleção de válvulas resistentes à corrosão é importante

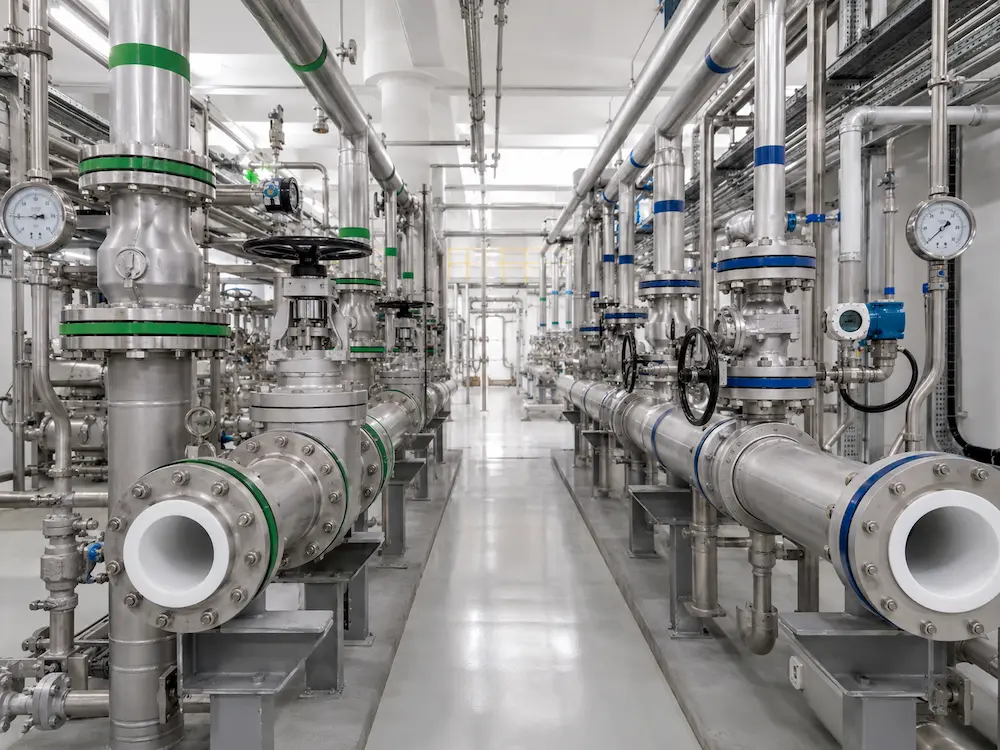

As tubulações ácidas e alcalinas são diferentes das tubulações comuns porque o meio pode atacar quimicamente a superfície da válvula, o material de vedação, o revestimento ou o acabamento interno. Uma válvula pode parecer forte por fora, mas falhar internamente se o material do corpo, revestimento, sede, vedação ou gaxeta não for compatível com o produto químico real.
No serviço químico, a falha da válvula pode ocorrer de diversas maneiras:
- O corpo da válvula corrói e perde a integridade da pressão.
- A bola, disco, tampão ou haste é atacada pelo meio.
- A sede ou vedação incha, racha, endurece ou perde elasticidade.
- O revestimento se separa, forma bolhas, racha ou é desgastado pelo fluxo.
- A gaxeta da haste vaza e cria exposição química externa.
- O torque da válvula aumenta devido à corrosão, depósitos ou cristalização.
- O atuador não consegue operar a válvula depois que o torque aumenta.
Para as equipes de compras, uma válvula de baixo custo pode se tornar cara se falhar após a instalação. O custo de substituição inclui não apenas a válvula em si, mas também o tempo de parada, mão de obra, limpeza, manuseio de produtos químicos, trabalho de flange, procedimentos de segurança e possível perda de produção. É por isso que a seleção de válvulas resistentes à corrosão deve se concentrar na confiabilidade total do serviço e não apenas no preço de compra.
O que torna as tubulações de ácidos e álcalis difíceis para as válvulas?
Ácidos e álcalis criam diferentes desafios de corrosão e compatibilidade. Alguns ácidos atacam os metais de forma agressiva. Alguns álcalis afetam o alumínio, o zinco, certos elastômeros e alguns revestimentos. Alguns meios são corrosivos apenas em concentrações ou temperaturas mais altas. Algumas misturas químicas são mais difíceis do que um único produto químico porque cada componente pode atacar uma parte diferente da válvula.
O mesmo material da válvula pode funcionar de forma diferente sob diferentes condições de processo. Por exemplo, uma válvula de aço inoxidável pode ser adequada para um serviço com ácido fraco, mas não adequada para um ácido forte contendo cloreto. Uma válvula revestida de borracha pode funcionar bem em alguns serviços de tratamento de lama ou água, mas falhar em meios que contenham solventes. Uma válvula revestida com PTFE pode fornecer ampla resistência química, mas os compradores ainda precisam verificar a temperatura, a pressão, as condições de vácuo, o risco de permeação e o estresse mecânico.
Fatores importantes de tubulações ácidas e alcalinas incluem:
- Nome químico e composição
- Concentração
- Temperatura operacional
- Pressão máxima
- Velocidade de fluxo
- Partículas sólidas ou conteúdo de lama
- Risco de cristalização ou incrustação
- Método de limpeza e lavagem
- Operação manual ou automatizada
- Ambiente interno, externo ou corrosivo
Sem esses detalhes, nenhum fornecedor pode fazer uma recomendação confiável de válvula. A frase “válvula ácida” ou “válvula alcalina” não é específica o suficiente para uma seleção industrial séria.
Informações importantes que os compradores devem confirmar antes de selecionar uma válvula
Antes de escolher o tipo ou material da válvula, os compradores devem preparar uma folha de condições de trabalho clara. Isso ajuda o fornecedor da válvula a determinar se aço inoxidável, revestimento de PTFE, revestimento de borracha, material de liga, material plástico ou outra configuração é mais adequado.
| Dados de seleção | O que fornecer | Por que é importante |
|---|---|---|
| Meio Químico | Nome químico exato ou composição da mistura | Determina a compatibilidade do corpo, forro, sede, vedação e gaxeta |
| Concentração | Porcentagem ou faixa de concentração | O comportamento da corrosão pode mudar significativamente com a concentração |
| Temperatura | Temperatura normal e máxima | Temperaturas mais altas podem acelerar a corrosão e reduzir a vida útil da vedação |
| Pressão | Pressão operacional e pressão de projeto | Determina a classificação de pressão e a estrutura corporal |
| Condição de Fluxo | Líquido limpo, lama, gás, vapor ou fase mista | Afeta o tipo de válvula, o risco de desgaste e o design da sede |
| Conteúdo de Sólidos | Tamanho e concentração de partícula | Importante para abrasão, bloqueio e seleção de revestimento |
| Modo de operação | Manual, redutor, elétrico ou pneumático | Determina o torque, a proteção do atuador e os requisitos de controle |
| Tipo de conexão | Flangeado, rosqueado, soldado, wafer ou união | Deve atender aos requisitos de projeto e manutenção do gasoduto |
| Documentação | Desenhos, relatórios de teste, certificados de materiais | Suporta aprovação de projetos e controle de qualidade |
Principais tipos de válvulas para tubulações de ácidos e álcalis
Válvulas de esfera
As válvulas de esfera são comumente usadas para fechamento e isolamento em tubulações ácidas e alcalinas. Eles fornecem operação de um quarto de volta, vedação hermética, baixa queda de pressão e fácil automação. Válvulas esféricas de aço inoxidável, válvulas esféricas com sede em PTFE, válvulas esféricas revestidas com PTFE, válvulas esféricas de titânio e válvulas esféricas elétricas são comumente consideradas para sistemas químicos corrosivos.
As válvulas de esfera são adequadas para muitos líquidos químicos limpos, mas podem não ser ideais para lamas pesadas ou meios que cristalizam dentro da cavidade, a menos que o projeto da válvula seja selecionado para esse serviço. Os compradores devem confirmar o material da sede, o material da esfera, a gaxeta da haste e se a cavidade da válvula pode reter produtos químicos.
Válvulas Borboleta
As válvulas borboleta são frequentemente usadas em tubulações maiores de ácidos e álcalis, onde tamanho compacto, peso menor e controle de fluxo econômico são importantes. Válvulas borboleta revestidas de borracha e válvulas borboleta revestidas de PTFE são comuns em muitos sistemas de tratamento de produtos químicos e de água.
Os principais fatores de seleção são material do disco, material do revestimento, compatibilidade da sede, classificação de pressão e requisitos de fechamento. As válvulas borboleta são úteis para tubulações maiores, mas produtos químicos agressivos ou serviços de alta pressão podem exigir projetos especiais.
Válvulas de Diafragma
As válvulas de diafragma são frequentemente usadas para fluidos corrosivos, lama, produtos químicos de águas residuais e meios contaminados porque o diafragma separa o fluido do processo da haste e do mecanismo operacional. Isto reduz o risco de vazamento da haste.
O material do diafragma é crítico. PTFE, EPDM, borracha natural ou outros elastômeros podem ser usados dependendo do meio químico, temperatura, pressão e frequência de operação.
Válvulas macho
As válvulas macho podem ser usadas para fechamento e direcionamento de fluxo em serviços químicos. As válvulas macho revestidas são frequentemente selecionadas onde são necessárias resistência à corrosão e roteamento de fluxo durável. Eles podem ser usados em aplicações onde um projeto de furo completo e revestimento resistente a produtos químicos são importantes.
Os compradores devem confirmar a qualidade do revestimento, o torque operacional, a vedação da haste e se a válvula macho é adequada para o produto químico e a temperatura específicos.
Válvulas de retenção
As válvulas de retenção evitam o fluxo reverso em tubulações ácidas e alcalinas. Eles são usados para proteger bombas, evitar contaminação por refluxo e manter a direção do processo. Para serviços corrosivos, o material do corpo, o material do disco, o material da mola, o material da sede e os componentes de vedação devem ser todos compatíveis com o meio.
Válvulas de controle
As válvulas de controle são usadas quando o sistema requer controle preciso de fluxo, pressão ou dosagem. Em serviços corrosivos, os compradores devem verificar o material do corpo, o material do acabamento, o design da gaxeta, o tipo de atuador e se a válvula pode lidar com cavitação, rufo ou fluxo erosivo.
Comparação de tipos de válvula para serviços de ácidos e álcalis
| Tipo de válvula | Melhor uso | Vantagens | Risco de seleção |
|---|---|---|---|
| Válvula de esfera | Desligamento e isolamento | Operação rápida, vedação hermética, baixa queda de pressão | Aprisionamento de cavidade, compatibilidade de assento, limitação de lama |
| Válvula Borboleta | Isolamento e controle de grandes tubulações | Compacto, leve e econômico em tamanhos maiores | A compatibilidade do revestimento e o desempenho do desligamento devem ser verificados |
| Válvula de diafragma | Fluidos corrosivos ou contaminados | Caule isolado do meio, bom para muitos serviços químicos | A vida útil do diafragma depende do material e do ciclo |
| Válvula macho | Roteamento de fluxo corrosivo | Durável e disponível com revestimento resistente a produtos químicos | Maior torque e preocupações com a qualidade do revestimento |
| Válvula de retenção | Prevenção de refluxo | Protege as bombas e evita o fluxo reverso | O dimensionamento incorreto pode causar trepidação, vazamento ou golpe de aríete |
| Válvula de controle | Regulação de fluxo ou pressão | Boa capacidade de controle de processo | Risco de corrosão, cavitação, rufo e vazamento de gaxetas |

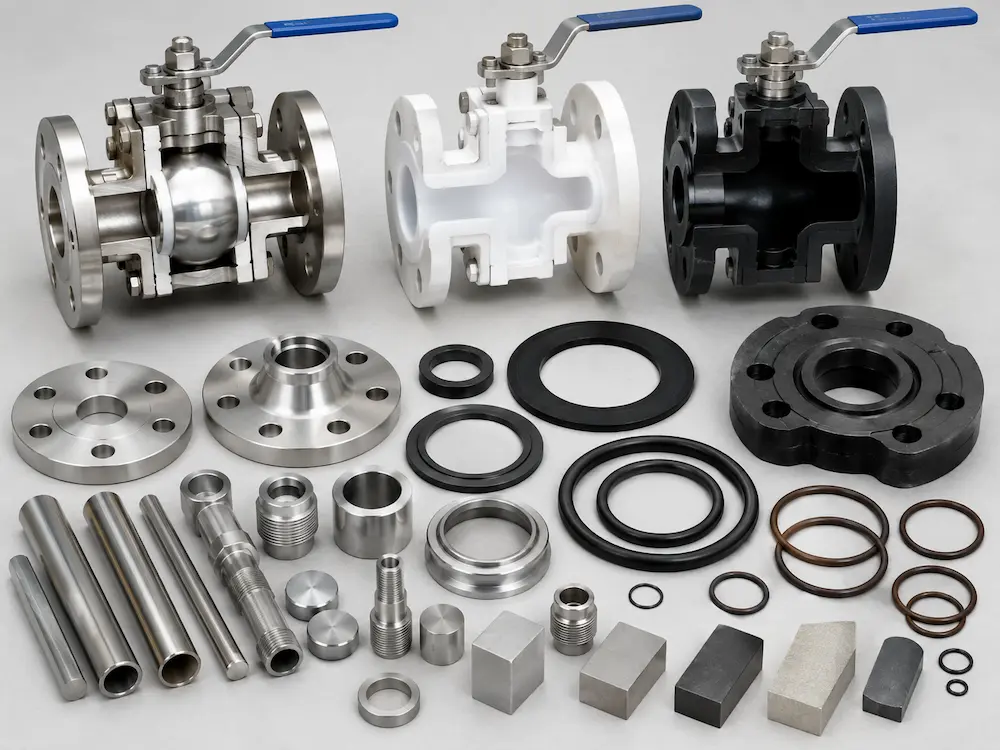

Materiais de válvula resistentes à corrosão
Aço inoxidável
O aço inoxidável é amplamente utilizado para válvulas resistentes à corrosão porque oferece boa resistência mecânica e resistência à corrosão em muitos ambientes industriais. As classes comuns incluem 304, 316 e 316L. Para muitos serviços químicos, o 316 ou 316L pode ser preferido ao 304 devido à melhor resistência à corrosão.
Contudo, o aço inoxidável não deve ser tratado como uma solução universal. Meios ricos em cloreto, ácidos fortes, fluidos corrosivos de alta temperatura e certas misturas químicas podem exigir válvulas revestidas ou ligas superiores. Os compradores devem confirmar a compatibilidade química em vez de presumir que o aço inoxidável é sempre adequado.
PTFE
O PTFE é amplamente utilizado em válvulas resistentes à corrosão como material de revestimento, sede, vedação ou diafragma. Possui ampla resistência química e baixo atrito, tornando-o útil para muitas aplicações ácidas e alcalinas.
Válvulas revestidas com PTFE são frequentemente selecionadas quando o corpo metálico não pode entrar em contato direto com o meio do processo. No entanto, os compradores ainda devem avaliar a temperatura, a pressão, a permeação, o serviço de vácuo, o estresse mecânico e a qualidade do revestimento.
Forro de borracha
Válvulas revestidas de borracha podem ser adequadas para aplicações selecionadas de tratamento de ácidos, álcalis, lamas e água. O revestimento de borracha pode fornecer proteção contra corrosão e resistência à abrasão em serviços adequados. EPDM, borracha natural, borracha nitrílica e outros sistemas de elastômero podem ser usados dependendo do meio.
A limitação é a compatibilidade química. Os materiais de borracha podem ser atacados por alguns solventes, óleos, produtos químicos oxidantes e condições de alta temperatura. Os compradores devem selecionar o tipo de borracha de acordo com o meio específico, em vez de escolher “revestido de borracha” como categoria geral.
EPDM
O EPDM é comumente usado em sedes, vedações, diafragmas e revestimentos para água, alguns ácidos, alguns álcalis e serviços químicos selecionados. É frequentemente considerado em aplicações de tratamento de água e utilidades químicas.
O EPDM não é adequado para muitos óleos, hidrocarbonetos e certos solventes. Os compradores devem confirmar a compatibilidade com o produto químico e a temperatura reais.
FKM
O FKM é frequentemente usado onde é necessária resistência a óleos, combustíveis e muitos produtos químicos. Pode ser útil para serviços químicos selecionados, mas não é adequado para todos os ácidos ou álcalis. O meio e a temperatura reais devem ser verificados.
Materiais de alta liga
Para serviços severos com ácidos, cloretos, oxidantes, água do mar ou corrosivos em alta temperatura, podem ser necessários materiais de alta liga. As opções podem incluir aço inoxidável duplex, aço inoxidável super duplex, ligas de níquel, titânio ou outras ligas especiais, dependendo do processo químico.
O titânio é frequentemente considerado para tubulações críticas à corrosão, onde a resistência ao cloreto, a compatibilidade com a água do mar ou a estabilidade à corrosão a longo prazo são importantes. Por exemplo, um válvula de esfera de titânio pode ser avaliado para sistemas de transferência química, dessalinização, marinhos ou ricos em cloreto, onde o aço inoxidável padrão pode enfrentar maior risco de corrosão localizada.
As válvulas de alta liga são geralmente mais caras, portanto os compradores devem avaliar a vida útil, o risco de segurança, o custo do tempo de inatividade, a compatibilidade química e os requisitos do projeto antes de selecioná-las. Em muitos projetos, o custo inicial mais elevado pode ser justificado quando a falha da válvula causaria desligamento, vazamento ou risco à segurança.
Tabela de comparação de materiais e forros
| Material ou Forro | Principais pontos fortes | Limitações | Uso comum em tubulações de ácidos e álcalis |
|---|---|---|---|
| Aço Inoxidável 304 | Boa relação custo-benefício e boa resistência geral à corrosão | Limitado em serviços ricos em cloreto ou corrosivos fortes | Linhas de serviços químicos de baixo risco |
| Aço inoxidável 316 / 316L | Melhor resistência à corrosão que 304 em muitas condições | Ainda não é adequado para todos os ácidos fortes ou meios de cloreto | Transferência química, tratamento de água, fluidos corrosivos em geral |
| Forro de PTFE | Ampla resistência química e proteção para corpo metálico | Temperatura, pressão, permeação e qualidade do revestimento devem ser verificadas | Ácidos fortes, álcalis, transferência química corrosiva |
| Forro de borracha | Boa resistência à abrasão e custo-benefício em serviços selecionados | Não é adequado para muitos solventes, óleos ou meios de alta temperatura | Lama, produtos químicos para tratamento de água, serviços com ácidos suaves ou álcalis |
| EPDM | Útil para água, alguns ácidos e alguns álcalis | Não é adequado para muitos óleos e hidrocarbonetos | Sedes, vedações, diafragmas e válvulas revestidas |
| FKM | Boa resistência a muitos óleos e produtos químicos | A compatibilidade deve ser verificada para ácidos e álcalis específicos | Selos e embalagens em serviços químicos selecionados |
| Altas Ligas | Forte resistência em ambientes corrosivos severos | Custo mais alto e ciclo de aquisição mais longo | Serviço crítico de ácido, meios ricos em cloreto, tubulações de alto risco |
Para projetos onde a exposição a cloretos, água do mar, produtos químicos oxidantes ou meios altamente sensíveis à corrosão são preocupações principais, os compradores podem comparar opções de ligas especiais, como válvula de esfera de titânio. Para uma seleção mais ampla do tipo de válvula, a Vcore Valve's gama de produtos de válvulas industriais pode ajudar os compradores a comparar opções de isolamento, controle, prevenção de refluxo e válvulas automatizadas para sistemas de processamento químico.
Lógica de compatibilidade de materiais para tubulações ácidas
O serviço ácido requer uma seleção cuidadosa porque o comportamento da corrosão ácida pode mudar significativamente com a concentração, temperatura, impurezas e força oxidante. Os compradores não devem selecionar uma válvula apenas pelo nome do ácido. A condição completa do serviço deve ser revisada.
Para oleodutos ácidos, as principais questões incluem:
- O ácido é orgânico ou inorgânico?
- O ácido é oxidante ou redutor?
- Qual é a concentração?
- Qual é a temperatura operacional?
- O meio contém cloretos ou outros íons agressivos?
- A linha é líquida limpa, lama ou fase mista?
- O processo inclui lavagem, limpeza ou ciclo de temperatura?
As válvulas revestidas com PTFE são frequentemente consideradas para serviços com ácidos corrosivos fortes porque o PTFE oferece ampla resistência química. O aço inoxidável pode ser adequado para serviços selecionados com ácidos fracos ou moderados, mas pode falhar em ambientes ácidos agressivos. Válvulas revestidas de borracha podem ser úteis para alguns serviços de tratamento de lama ácida ou água, mas a compatibilidade da borracha deve ser confirmada.
Quando o ácido é perigoso, de alto valor ou difícil de desligar, os compradores devem priorizar compatibilidade, documentação e vida útil comprovadas em vez do preço unitário mais baixo.
Lógica de compatibilidade de materiais para tubulações de álcalis
Tubulações de álcalis também exigem uma seleção cuidadosa de materiais. Alguns álcalis podem ser manuseados por aço inoxidável, válvulas revestidas ou elastômeros selecionados, mas a escolha correta depende da concentração, temperatura e impurezas.
Para tubulações alcalinas, as principais questões incluem:
- Qual é o nome químico alcalino?
- Qual é a concentração?
- O meio está quente ou próximo da temperatura ambiente?
- O processo contém sólidos ou risco de cristalização?
- A válvula operará com frequência ou permanecerá na mesma posição por longos períodos?
- Existem ciclos de limpeza ou mistura de produtos químicos no sistema?
O aço inoxidável pode ser adequado para muitos serviços alcalinos, mas isso ainda deve ser verificado. EPDM e materiais de borracha selecionados podem ser úteis para algumas soluções alcalinas, especialmente em tratamento de água e sistemas de utilidades químicas. Válvulas revestidas com PTFE também podem ser selecionadas quando for necessária ampla resistência química.
O principal erro é assumir que o serviço alcalino é sempre mais fácil do que o serviço ácido. Alta concentração, alta temperatura, cristalização e sólidos podem aumentar o risco da válvula.
Seleção de assento, vedação e forro
Muitas falhas de válvulas em tubulações ácidas e alcalinas não começam no corpo da válvula. Eles começam pelas partes moles: sedes, vedações, gaxetas, diafragmas e revestimentos. Esses componentes geralmente determinam se uma válvula resistente à corrosão pode operar de forma confiável em serviço real.
Assentos
As sedes criam a superfície de vedação entre o elemento de fechamento e o corpo da válvula. As sedes de PTFE são comuns em válvulas de esfera químicas devido à resistência química e ao baixo atrito. PTFE reforçado, PEEK, borracha, EPDM e outros materiais podem ser usados dependendo do tipo e meio da válvula.
Selos e anéis de vedação
As vedações e anéis de vedação devem ser compatíveis com o meio químico e a temperatura. NBR, EPDM, FKM e PTFE têm, cada um, diferentes pontos fortes e limitações. Usar o elastômero errado pode causar inchaço, rachaduras, endurecimento, vazamento ou falha rápida.
Embalagem
A gaxeta da haste evita vazamentos ao longo da haste da válvula. Em serviços ácidos e alcalinos, a falha da gaxeta pode criar vazamento externo e risco à segurança. Os compradores devem confirmar o material da gaxeta, o design da sobreposta e se a operação frequente pode afetar a vida útil da gaxeta.
Forro
O revestimento protege o corpo da válvula do contato direto com meios corrosivos. Forro PTFE, forro PFA, forro FEP e forro de borracha podem ser usados em serviços selecionados. Os compradores devem avaliar a espessura do revestimento, adesão, risco de furo, limite de temperatura, adequação ao vácuo e risco de danos mecânicos.
Válvulas Manuais vs Elétricas Resistentes à Corrosão
Muitas tubulações ácidas e alcalinas usam válvulas manuais para isolamento simples. No entanto, a automação elétrica e pneumática é cada vez mais utilizada onde segurança, operação remota, consistência de processo ou ciclos frequentes são necessários.
Válvulas manuais resistentes à corrosão
As válvulas manuais são adequadas para operação de baixa frequência, tubulações acessíveis e tarefas simples de isolamento. Elas são econômicas e fáceis de manter, mas a exposição do operador pode ser uma preocupação quando o meio é perigoso ou a válvula é instalada em um local difícil.
Válvulas elétricas resistentes à corrosão
As válvulas elétricas são úteis quando a tubulação requer controle remoto, integração de PLC, operação temporizada ou operação mais segura. Válvulas de esfera elétricas e válvulas borboleta elétricas são comumente usadas em sistemas de transferência de produtos químicos, tratamento de água, dosagem e tanques.
Para tubulações ácidas e alcalinas, a seleção do atuador deve considerar a margem de torque, o invólucro resistente à corrosão, a proteção do invólucro, a tensão, o sinal de controle, o ciclo de trabalho, o acionamento manual e as necessidades de segurança contra falhas. Se depósitos químicos ou corrosão aumentarem o torque da válvula ao longo do tempo, um atuador subdimensionado poderá não abrir ou fechar a válvula.
Válvulas Pneumáticas Resistentes à Corrosão
As válvulas pneumáticas são frequentemente usadas em fábricas de produtos químicos onde é necessária operação rápida, alto ciclo de vida ou retorno por mola à prova de falhas. Eles exigem ar comprimido e acessórios adequados, como válvulas solenóides, chaves fim de curso, posicionadores e equipamentos de tratamento de ar.
Erros comuns de seleção e consequências
Erro 1: escolher aço inoxidável sem verificar a compatibilidade
O aço inoxidável é amplamente utilizado, mas não é adequado para todos os ácidos ou álcalis. Em alguns ambientes corrosivos, o aço inoxidável pode sofrer corrosão por corrosão em fendas ou ataque químico rápido. Os compradores devem verificar a compatibilidade antes de selecionar o aço inoxidável como opção padrão.
Erro 2: selecionar revestimento de PTFE apenas por preço
Válvulas revestidas com PTFE podem ser muito úteis em serviços corrosivos, mas a qualidade do revestimento é importante. A má qualidade do revestimento pode causar furos, delaminação, permeação ou danos mecânicos. Os compradores devem avaliar a experiência do fornecedor, a inspeção do revestimento e a adequação das condições de trabalho.
Erro 3: Usar Revestimento de Borracha em Serviços Químicos Incompatíveis
O forro de borracha não é universal. Alguns produtos químicos podem atacar a borracha, causar inchaço ou reduzir a resistência mecânica. As válvulas revestidas de borracha devem ser selecionadas de acordo com compatibilidade química, temperatura, conteúdo de sólidos e requisitos de abrasão.
Erro 4: ignorar a temperatura
A temperatura pode acelerar a corrosão e reduzir a vida útil das sedes, vedações, revestimentos e diafragmas. Uma válvula que funciona à temperatura ambiente pode falhar a temperaturas elevadas.
Erro 5: ignorar lama ou sólidos
Partículas sólidas podem desgastar o revestimento, danificar as sedes, bloquear as cavidades das válvulas e aumentar o torque. O serviço de lama requer seleção cuidadosa do tipo de válvula e pode exigir revestimento de borracha, válvulas de diafragma ou projetos especiais.
Erro 6: Esquecer o risco de vazamento da haste
A gaxeta da haste é um ponto de vazamento comum. Em serviços corrosivos, o vazamento da haste pode ser perigoso e difícil de controlar. Válvulas de diafragma ou válvulas resistentes à corrosão devidamente embaladas podem ser consideradas para aplicações de maior risco.
Erro 7: Subdimensionar o Atuador
Para válvulas automatizadas, o atuador deve ser dimensionado com base no torque real da válvula sob condições operacionais. Corrosão, depósitos, pressão e longos períodos de inatividade podem aumentar o torque. Um atuador fraco pode deixar a válvula presa numa posição parcialmente aberta.
A seleção de válvula resistente à corrosão também deve considerar o risco de manutenção a longo prazo. A corrosão pode reduzir o desempenho da válvula, aumentar o risco de vazamento e criar custos de manutenção mais elevados se o material da válvula, o revestimento, o revestimento ou os componentes de vedação não forem adequados para o ambiente operacional. Para uma discussão mais geral focada na manutenção, consulte este guia em conhecimentos básicos e medidas para prevenção de corrosão em válvulas.
Riscos de falha de válvula em serviço com ácidos e álcalis
Compreender os mecanismos de falha ajuda os compradores a escolher as válvulas de forma mais eficaz. Os riscos de falha mais comuns incluem corrosão, vazamento, danos ao revestimento, incompatibilidade de vedação, bloqueio e falha de atuação.
| Risco de falha | Possível causa | Como reduzir o risco |
|---|---|---|
| Corrosão Corporal | Material metálico errado ou revestimento danificado | Selecione material compatível ou válvula revestida adequada |
| Vazamento no assento | Ataque químico, partículas, desgaste ou deformação | Escolha material de sede compatível e tipo de válvula adequado |
| Vazamento de haste | Falha na gaxeta ou corrosão ao redor da área da haste | Verifique o material de embalagem e considere o design do diafragma para meios de alto risco |
| Danos no revestimento | Abrasão, delaminação, temperatura, vácuo ou má qualidade do revestimento | Confirme o material do revestimento, espessura, inspeção e condição de serviço |
| Alto Torque | Depósitos, cristalização, corrosão ou inchaço da sede | Revise o comportamento do meio e aplique a margem de torque do atuador |
| Falha do atuador | Torque subdimensionado, tensão errada, entrada de água ou ar ambiente corrosivo | Especifique o torque do atuador, a classificação do gabinete, o sinal de controle e o ambiente |
Lista de verificação técnica para compradores B2B
Antes de encomendar válvulas resistentes à corrosão para tubulações ácidas ou alcalinas, os compradores devem preparar uma especificação completa. Isto reduz mal-entendidos e ajuda o fornecedor a recomendar uma solução de válvula mais segura.
- Nome químico e composição
- Faixa de concentração
- Temperatura normal e máxima
- Pressão operacional e de projeto
- Tamanho da válvula e padrão da tubulação
- Tipo de válvula necessária
- Condição de fluxo: líquido limpo, lama, gás, vapor ou fase mista
- Conteúdo de sólidos e tamanho de partícula
- Desempenho de desligamento necessário
- Preferência de material corporal
- Requisito de material de revestimento
- Requisito de assento, vedação, diafragma ou material de embalagem
- Tipo de conexão
- Método de operação: manual, caixa de velocidades, elétrica ou pneumática
- Tensão do atuador e sinal de controle se automatizado
- Ambiente interno, externo, corrosivo ou perigoso
- Requisitos de teste e documentação
Documentação e Controle de Qualidade
Para projetos de tubulações ácidas e alcalinas, a documentação faz parte da qualidade da válvula. Os compradores não devem confiar apenas em fotos de produtos ou orçamentos curtos. Documentos claros ajudam a verificar se a válvula atende aos requisitos do projeto e reduzem problemas de instalação ou inspeção.
Documentos úteis podem incluir:
- Desenho dimensional
- Certificado de material
- Relatório de teste de pressão
- Relatório de teste de vazamento de assento
- Informações de inspeção de revestimento
- Folha de dados do atuador para válvulas automatizadas
- Diagrama de fiação para válvulas elétricas
- Manual de instalação e manutenção
- Detalhes de embalagem e marcação
Para compras B2B, um fornecedor que possa discutir compatibilidade de materiais, opções de revestimento, correspondência de atuadores e documentação de teste geralmente é mais valioso do que um fornecedor que oferece apenas o preço mais baixo.
Recomendações finais para compradores B2B
A melhor válvula resistente à corrosão para tubulações ácidas e alcalinas não é a mesma para todos os projetos. A escolha correta depende do meio, concentração, temperatura, pressão, tipo de válvula, condição de fluxo, material de revestimento, compatibilidade de vedação, método de operação e necessidade de documentação.
Para fechamento de líquidos corrosivos limpos, uma válvula de esfera adequadamente selecionada pode ser adequada. Para tubulações maiores, uma válvula borboleta revestida pode proporcionar melhor custo-benefício. Para produtos químicos altamente corrosivos, válvulas revestidas com PTFE podem ser preferidas. Para serviços com lama ou produtos químicos abrasivos, válvulas revestidas de borracha ou válvulas de diafragma podem ser mais práticas. Para um controle preciso, pode ser necessária uma válvula de controle resistente a produtos químicos. Para operação remota e automação mais segura, válvulas elétricas ou pneumáticas devem ser selecionadas com margem de torque suficiente e proteção ambiental.
Este artigo faz parte de nossa série de seleção de válvulas químicas. Se você ainda estiver comparando tipos gerais de válvulas, materiais químicos de válvulas, revestimento de PTFE, revestimento de borracha, opções de automação e riscos comuns de falha na tubulação, comece com o principal válvulas industriais para processamento químico guia antes de selecionar uma válvula específica resistente à corrosão.
Se o seu projeto envolve transferência de ácidos, álcalis, produtos químicos corrosivos, produtos químicos para tratamento de água, lama ou tubulações químicas automatizadas, Válvula Vcore pode ajudar a revisar suas condições de trabalho e recomendar uma configuração prática de válvula resistente à corrosão. Os compradores também podem explorar nosso gama de produtos de válvulas industriais para comparar válvulas de esfera, válvulas borboleta, válvulas gaveta, válvulas globo, válvulas de retenção, válvulas de controle e outras soluções de válvulas para projetos de processamento químico.
Compartilhe seu meio químico, concentração, temperatura, pressão, tamanho da válvula, condição de fluxo, tipo de conexão, método de operação e requisitos de documentação, e podemos ajudar a comparar tipos de válvulas, materiais, revestimentos, sedes, vedações e opções de atuadores adequados. Isso ajuda os compradores a evitar pagar a mais por especificações desnecessárias, ao mesmo tempo que reduz o risco de falha por corrosão, vazamento e seleção de válvula incompatível.
Para o fornecimento industrial, a pergunta certa não é simplesmente “Qual válvula é resistente à corrosão?” A melhor pergunta é: “Qual material e design da válvula pode resistir a este serviço químico específico, ao mesmo tempo que veda de forma confiável e reduz o risco de manutenção a longo prazo?”
Perguntas frequentes
1. O que são válvulas resistentes à corrosão?
Válvulas resistentes à corrosão são válvulas projetadas para lidar com meios corrosivos, como ácidos, álcalis, soluções químicas, produtos químicos para águas residuais e serviços de lama selecionados. Eles podem usar aço inoxidável, revestimento de PTFE, revestimento de borracha, EPDM, FKM, materiais de alta liga, titânio ou outros materiais compatíveis, dependendo do meio, concentração, temperatura, pressão e condição de fluxo.
2. Qual válvula é melhor para tubulações de ácido?
A melhor válvula para tubulações de ácido depende do tipo de ácido, concentração, temperatura, pressão e condição de fluxo. As válvulas revestidas com PTFE são frequentemente consideradas para ácidos corrosivos fortes, enquanto as válvulas de aço inoxidável, titânio ou liga podem ser adequadas para serviços com ácidos selecionados. Válvulas revestidas de borracha podem funcionar em algumas aplicações de pasta ácida ou tratamento de água, mas a compatibilidade química deve ser confirmada.
3. Qual válvula é melhor para tubulações alcalinas?
A melhor válvula para tubulações alcalinas depende do produto químico alcalino, concentração, temperatura, pressão e conteúdo de sólidos. Válvulas revestidas de aço inoxidável, PTFE, válvulas revestidas de borracha, vedações EPDM ou materiais de liga podem ser adequados em diferentes serviços. Os compradores não devem presumir que um material funciona para todas as tubulações alcalinas.
4. As válvulas revestidas com PTFE são melhores do que as válvulas revestidas com borracha?
Válvulas revestidas de PTFE e válvulas revestidas de borracha são usadas para diferentes condições. O revestimento de PTFE geralmente oferece maior resistência química para muitos meios corrosivos, enquanto o revestimento de borracha pode fornecer melhor resistência à abrasão e desempenho de custo em serviços selecionados de tratamento de lama ou água. A melhor escolha depende da compatibilidade química, temperatura, pressão, teor de sólidos e expectativa de vida útil.
5. Que informações devo fornecer ao comprar válvulas resistentes à corrosão?
Ao comprar válvulas resistentes à corrosão, forneça o nome químico, concentração, temperatura, pressão, tamanho da válvula, condição de fluxo, conteúdo de sólidos, tipo de válvula necessária, tipo de conexão, método de operação, requisitos de fechamento, ambiente de instalação e necessidades de documentação. Dados completos das condições de trabalho ajudam o fornecedor a recomendar uma configuração de válvula mais segura e confiável.
